Железобетонные перемычки: виды и технология монтажа

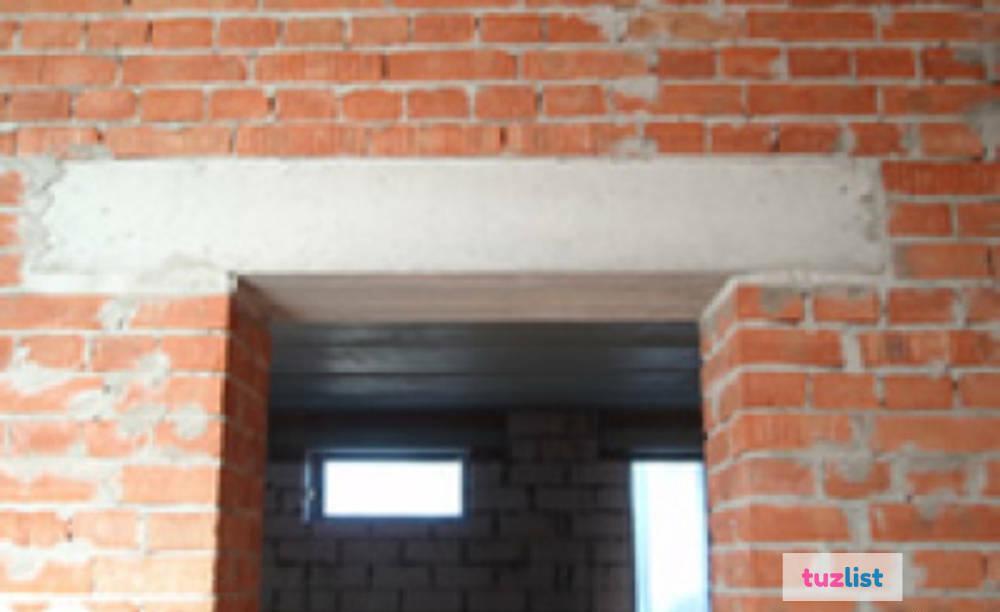

Железобетонные перемычки предназначаются для перекрытия дверных и оконных проемов в зданиях из кирпича или строительных блоков. Они обеспечивают равномерное распределение давления, которое оказывает верхняя часть стены при наличии технологического проема.

ЖБИ перемычки изготавливаются из высокопрочного бетона, армированного стальным каркасом. Бетон наделяет конструкцию высокой жесткостью и обеспечивает хорошую сопротивляемость к сжатию. Сталь увеличивает прочность перемычки на растяжение.

Виды ЖБИ перемычек

Согласно ГОСТу, изделия этого типа подразделяются на следующие виды:

• Брусковые перемычки (ПБ) с максимальной шириной 250 мм. Такие модели армируются напряженной либо ненапряженной арматурой и могут иметь технологический уклон боковых и торцевых граней.
• Плиточные перемычки (ПП) отличаются шириной более 250 мм.
• Фасадные прогоны (ПФ) предназначаются для перекрытия проемов с четвертями. Этот вид ЖБИ перемычек выходит на лицевую часть строения. Его край может выступать более чем на 25 мм относительно фасада здания.
• Балочные прогоны (ПГ) имеют Г-образную форму и применяются в качестве опоры для плит перекрытия.
• Изделия типа ПР и ПРГ — это прогоны.

ЖБИ перемычки всех типов маркируются цифровыми и буквенными символами. Первые указывают на диаметр сечения и длину перекрытия (в дм). Буквы уточняют вид изделия, класс арматуры с максимальной нагрузкой и плотность бетона.

Технология монтажа железобетонных перемычек

Данные работы выполняются после завершения кладки стен. Для фиксации перемычки используется раствор цемента. Перемычка укладывается строго горизонтально по уровню. Глубина опирания конструкции на стену должна быть не менее 250 мм. Для дополнительного закрепления стыков между перемычкой и кирпичной кладкой швы последней армируются в местах под опорами прочной металлической сеткой.

Монтаж ЖБИ перемычек длиной менее 2 м осуществляется ручным способом. Более габаритные конструкции устанавливаются при помощи строительного крана. Если ширина дверного или оконного проема значительно превышает ширину перемычек, перекрытие формируют из нескольких элементов. При этом края элементов не должны выпирать относительно стены здания.

Технология монтажа железобетонных перемычек описана в ГОСТах и СНИПах. Она включает в себя следующие обязательные этапы:

• укладка армирующей сетки;
• подкладка щебенки либо кирпича под сетку;
• заливка подготовленной опалубки бетоном;
• укладка перемычки на бетон;
• уплотнение бетонной смеси.

По завершении монтажа железобетонных перемычек рекомендуют не создавать давление на элементы дверных и оконных проемов. Лучше отложить дальнейшую кладку стены на 2-4 недели.

Купить ЖБИ перемычки по выгодной цене с доставкой по России можно в интернет-магазине «Керамик Групп». В нашем каталоге представлены изделия разной длины, ширины и высоты от проверенных отечественных производителей (г. Коломна и г. Рязань).

усиливаем и ускоряем! – ЖБИ России

Нет необходимости долго говорить о том, как важны качество и скрупулезность в процессе возведения дома. Часто даже мелкие недоделки или халатность могут привести к очень неприятным последствиям уже во время эксплуатации здания.

Однако даже при самом аккуратном и качественном строительстве скорость — абсолютно не лишняя составная. Никому не хочется, чтобы стройка тянулась бесконечно. Один из способов значительно ускорить строительный процесс, в то же время, обеспечивая безупречную стойкость и качество — использовать готовые железобетонные перемычки.

Что в них особенного?

Железобетонные перемычки предназначены для выполнения дверных и оконных проемов и способны выдерживать на себе вес стены, которая находится над окном или дверью, включая кладку и перекрытия. Кроме того, они дополнительно усиливают всю возводимую конструкцию.

А что было до них?

Альтернатива железобетонным перемычкам — перемычки, которые заливаются вручную с использованием опалубки прямо на месте. А это значит, что:

— вы рискуете снизить качество бетона неправильной укладкой;

— при допущенной малейшей небрежности бетон может пересохнуть, что приведет к его последующему разрушению;

— могут возникнуть сложности с правильным армированием;

— перемычки будут готовы только через 14 дней, но если вы желаете увидеть лучший результат — через 28 дней.

Главная причина, почему перемычки до сих пор заливают вручную при строительстве небольших частных домов — экономия. Изготовление раствора бетона на месте, конечно же, обойдется дешевле. Однако, если учесть все возможные риски и посчитать время простоя строителей в ожидании скрепления бетона, то неизвестно, экономия ли это вообще.

Что они собой представляют?

Железобетонные перемычки — своего рода бонус от умелого сочетания стали и бетона. Это конструкции, изготовленные из бетона, в большинстве случаев марки М250 высокой морозоустойчивости и влагоустойчивости, а также — арматуры. Материал армирования проходит предварительную обработку от коррозии. Кроме того, арматуру перед тем, как использовать для изготовления перемычки, подвергают ожидаемой нагрузке. В таком напряженном состоянии она и заливается бетоном, что исключает непредвиденные разрушения в будущем и создает дополнительную устойчивость и надежность.

Перемычки изготавливаются с монтажными петлями или строповочными отверстиями, в зависимости от назначения и вида конструкций.

В строительстве используют железобетонные перемычки:

— брусковые, ширина которых — до 250 мм;

— плитные, ширина которых — свыше 250 мм;

— балочные, четверть которых предназначена для опирания или примыкания плит перекрытий;

— фасадные, которые выступают на фасад здания.

При необходимости заполнения проема, ширина которого больше стандартной ширины перемычки, могут быть использованы две рядом уложенные конструкции.

Почему их любят?

Железобетонные перемычки пользуются немалой популярностью. И, нужно сказать, вполне заслуженной.

1. Проектировщикам теперь не нужно производить статические расчеты. Производители рассчитывают нагрузку за них и предоставляют им специальные таблицы, помогающие выбрать ту или иную перемычку для конкретной задачи.
2. Строителям гораздо проще и быстрее выполнить работы, гарантируя при этом устойчивость конструкции в будущем.

Их главное достоинство — способность выдерживать нагрузку. Перемычки, которые предназначены для использования при нагрузках 3400-3700 кг/м называются несущими. Их используют тогда, когда сила тяжести от веса перекрытия действует на стену прямо над оконным или дверным проемом. Если нагрузка — менее 3400к/м, а ширина проема — более двух метров, то вполне будут подходящими обычные перемычки.

При использовании на практике отдельные балки железобетонных перемычек укладывают на цементный раствор, а затем заполняют пространство между ними легким бетоном или другими изоляционными материалами. Таким образом, с железобетонными перемычками можно ускорить процесс строительства в несколько раз и добиться желаемой устойчивости конструкции очень легко.

Перемычка [всестороннее исследование типов перемычек]

Перемычка, предназначенная для поддержки проема в стене, когда между проемом в стене и балкой перекрытия должна быть построена заполняющая стена. В дополнение к этому есть и другие причины наличия перемычек, и они подробно обсуждаются в последней части этой статьи.

Что такое перемычка?

Это структурный элемент?

Ответ: Да/Нет

Основными элементами конструкции являются колонны, балки, плиты, стены сдвига, оголовки свай, сваи и т.д. Эти элементы обеспечивают устойчивость конструкции и передают нагрузку на грунт.

Это самостоятельный элемент, выполненный как

• Оконная перемычка
• Дверная перемычка
• Другие проемы

возле опоры.

Кратко обсудим вышеуказанные типы.

Оконная перемычка

Обычно высота окна не равна высоте от пола до пола. При наличии кирпичной стены на фасаде конструкция над окном (между окном и балкой перекрытия) нуждается в подпорке.

Кирпич нельзя строить непосредственно на оконной раме, если он не предназначен для этого. Как правило, должно быть что-то для поддержки.

Затем строим перемычки.

Он будет действовать как балка и нуждается в конструктивном соединении с опорой, если высота сохраняемой стены достаточно высока.

Меньшая подпорная высота, она может опираться на ту же кирпичную стену, как показано на рис. 2.

Однако, когда возникают проблемы с осадкой, здание подвергается боковым нагрузкам и т. д., рекомендуется продолжать перемычки до несущих конструкций .

Дверная перемычка

То же самое, что и для окон. Тем не менее, большинство из них будет построено внутри. Количество элементов снаружи может быть меньше, так как снаружи будет мало дверей.

Те же технические аспекты, которые обсуждались в отношении оконной опоры, могут применяться и в этом случае.

Типы перемычек

В зависимости от характера используемых материалов и их ограничений в строительстве существуют различные категории.

Из всех следующих типов перемычек наиболее широко используемым строительным материалом является бетон.

1. Concrete Lintel
2. Timber Lintel
3. Brick lintel
4. Reinforced brick lintel
5. Steel
6. Stone

Бетонная перемычка или железобетонная перемычка

Несмотря на то, что это бетон, мы всегда использовали арматуру для восприятия растягивающих усилий, вызванных приложенными нагрузками.

Недостаточное армирование может привести к появлению трещин в кирпичной стене из-за чрезмерных прогибов и неравномерного распределения нагрузок.

Использование бетона в качестве строительного материала может быть проще по сравнению с другими типами материалов. Кроме того, очень трудно продолжить перемычку другими материалами.

Балки-перемычки рассчитываются исходя из имеющихся нагрузок и несущего пролета.

Типовые детали подготавливаются на основе деталей проекта, чтобы строительная бригада могла без особых затруднений приступить к строительству. Если известен пролет, можно выбрать расположение перемычки.

В зависимости от типа конструкции перемычки бывают двух типов.

01. Конструкция на всех стенах

Для одноэтажных зданий перемычки предусмотрены на всех стенах и соединены между собой. На рисунке 01 показано расположение продолжающейся перемычки.

Рисунок 01: Непрерывные балки перемычки

02. Построены на определенных участках

Другие типы линий более распространены в многоэтажных зданиях. Они предусмотрены только в конкретном проеме, и луч не проходит сквозь стену. Брус упирается в стену. На рисунке 02 показана однопролетная балка-перемычка.

Рисунок 02: Однопролетная перемычка

Использование перемычек является не только причиной поддержки нагрузок в стенных проемах. Есть много других преимуществ, как упомянуто ниже.

Преимущества перемычек

• Установка и продолжение перемычек на всех стенах в небольших зданиях сведет к минимуму растрескивание стены из-за тепловых расширений, ползучести и усадки, различных осадок конструкций и т. д.
• Особенно в одиночных -этажных зданий вес конструкции большую часть времени распределяется по площади неравномерно. Средняя часть и зона туалета имеют более концентрированную нагрузку, чем периметр, жилая зона и т.д.
• Таким образом, существует возможность другого расчета . Если есть осадки и предусмотрены перемычки, растрескивание стен будет минимальным.
• В большинстве конструкций, в которых не предусмотрены перемычки, распространены щели над окнами/дверями по диагонали.
• Дальнейшее развитие трещин ниже ветров также обычно наблюдается. Этих трещин можно избежать только в том случае, если перемычка будет продолжена вдоль стен.
• Завершение перемычки, как показано на рис. 2, в небольших конструкциях, особенно в одноэтажных зданиях, в долгосрочной перспективе приведет к растрескиванию.
• Наличие перемычек позволяет избежать поперечной устойчивости небольших зданий.
• В случае землетрясения большая часть небольших зданий сильно повреждается из-за отсутствия сырости. Очень трудно улучшить влажность в небольших зданиях. Однако конструкцию можно связать между собой, если предусмотреть перемычки.
• Конструкции, расположенные рядом с зонами затопления, или если есть какие-либо изменения бокового давления из-за давления воды, установка перемычек, соединяющих все стены, повысит их боковую устойчивость.

Типовые детали перемычки

На рисунке 03 показан тип, который можно использовать в строительстве для обеспечения балок перемычки. Размеры и детали армирования согласовываются с конкретным проектом. В частности, нагрузка на перемычку может варьироваться от проекта к проекту. Таким образом, дизайн должен изменяться от проекта к проекту.

Рисунок 03: Типичная деталь перемычки

Таким образом, перемычки очень важны для всех типов конструкций. В частности, в небольших зданиях, таких как одноэтажные строения, необходимо сделать продолжение перемычек вдоль всех стен, чтобы избежать возможного растрескивания стен.

Деревянная перемычка

Несмотря на то, что древесина является возобновляемым материалом, она не широко используется для поддержки проемов, если только не предъявляются архитектурные требования для придания удивительного эстетического вида.

Однако в старину древесина была наиболее широко используемым строительным материалом. Таким образом, кажется, что в большинстве построек, построенных в эпоху королевства, для поддержки проемов использовалось дерево.

Они использовали более высокую секцию для перевозки грузов, а тип используемой древесины кажется более прочным, поскольку некоторые из них не испортились даже сейчас.

В связи с использованием древесины в качестве строительного материала в этих видах строительства можно выделить следующие ключевые факторы.

• Если кирпичные стены возводятся над ветром/дверью/проемом, деревянная секция должна быть рассчитана на такой вес.
• Кроме того, при проектировании необходимо учитывать тепловое воздействие, чтобы свести к минимуму сжатие и расширение кирпичной стены в этой области.
• Прогибание деревянной доски должно быть максимально ограничено. Уменьшение прогиба по сравнению с указанным в стандартах может стать дополнительным преимуществом в долгосрочной перспективе.
• Поскольку долговечность древесины является одной из основных проблем, можно использовать должным образом обработанную древесину, удовлетворяющую требованиям долговечности.
• Древесина уязвима для огня, чем наши материалы, такие как бетон и кирпич. Если он подвергнется огню, это может привести к обрушению всей конструкции или ее части.
• Выбор древесины должен производиться на основе расчетной огнестойкости здания. Например, здание рассчитано на одночасовую противопожарную защиту, используемый в конструкции брус должен выдерживать нагрузки не менее одного часа.
• Кроме того, неправильная конструкция, например, неправильный выбор размеров для поддержки нагрузок, приводит к серьезным проблемам после завершения строительства.

Кирпичные перемычки

• Кирпич сегодня является одним из наиболее широко используемых строительных материалов. Даже в истории это стало таким же.
• Кроме того, есть/были здания, не ограничивающиеся одним этажом, а имеющие несколько этажей.
• Так почему бы нам не использовать кирпич для поддержки кирпича в проемах.
• Если размеры проема не больше или не превышают 1 м, для несущей нагрузки можно использовать кирпич.
• Кроме того, в современных зданиях можно наблюдать кирпичные плоские или криволинейные опоры. В основном построены для получения привлекательного вида.

• Основным механизмом передачи нагрузки в этих типах конструкций является ноющее действие.
• Для плавного переноса нагрузки на другие помещения по обеим сторонам проема должны быть кирпичные стены.

Армированная кирпичная перемычка

Так как кирпич не может выдерживать растягивающие напряжения, возникающие в середине проема, перемычки сильно разрушаются или трескаются.

Связь между цементно-песчаным раствором и кирпичом со временем также ухудшается. Это также влияет на устойчивость системы к нагрузкам.

Для повышения прочности кирпича на растяжение внутри стены предусмотрена арматура, способная выдерживать растягивающие напряжения.

Как показано на рисунке выше, арматура может быть размещена внутри стены и действует как растягивающий элемент.

Кроме того, сочетание кирпича и бетонной балки также можно идентифицировать как армированную кирпичную перемычку.

Кроме того, арматура, используемая в этих природных работах, будет меньшего размера, например, стержни толщиной 6-10 мм.

Стальная перемычка

Конструкционная используется в строительстве, может использоваться для поддержки проемов в стенах. Как обсуждалось ранее, непосредственно над проемом должен быть конструктивный или неконструктивный элемент, способный нести нагрузку.

Стальные перемычки широкие можно увидеть в стальных зданиях. Впрочем, это можно было наблюдать и в других зданиях.

В общем, когда архитектору нужно внести некоторые изменения в здание, он может использовать сталь в качестве замены других материалов, описанных выше, для поддержки нагрузок.

В современном строительстве есть способы спрятать стальные секции внутри кирпичной стены. Даже в качестве перемычки мы использовали универсальную бему, ее можно скрыть, забетонировав вокруг нее.

Кроме того, когда требуется иметь одинаковую отделку, особенно когда мы используем кирпичи, вырезанные проволокой, возникают трудности с использованием стали. Однако, как показано на рисунке выше, это можно сделать довольно легко.

Внешний вид хороший, структурных дефектов и трещин нет.

Поскольку сталь не является прочным материалом при воздействии окружающей среды, она должна быть надлежащим образом покрыта или защищена от коррозии.

Коррозии стали можно избежать путем нанесения антикоррозионных красок или использования оцинкованной стали.

Каменная перемычка

Необычно использовать камень в качестве конструкционного материала для переноски грузов. Особо растягивающие напряжения не вызывают разрушения этого материала, хотя они очень хорошо реагируют на сжимающие нагрузки.

Однако в древних постройках в качестве конструкционных балок использовались каменные балки. Размеры сечения значительно выше по сравнению с другими типами элементов, используемых для этой цели.

Если мы используем камень в строительстве, следует также учитывать следующее.

• Поскольку камень относительно тяжелее кирпича, при использовании кирпичных стен для поддержки камня большое внимание следует уделить несущей способности кирпичной стены.
• Кирпичные стены должны быть рассчитаны на то, могут ли они выдерживать нагрузки. Кроме того, если кирпичная стена не выдерживает надлежащей нагрузки, со временем она может треснуть.
• Толщина камня может поддерживаться 100 мм на 1000 мм пролета. Однако эти значения сильно зависят от нагрузки на каменную балку.
• Стоимость строительства будет намного выше, чем другие виды строительства.
• Следует обратить внимание на размещение каменной балки в правильном месте из-за большого веса.

Ремонт перемычек

• Кирпичные перемычки : Растрескиваются не только из-за приложенных нагрузок, но и из-за теплового воздействия. Поэтому всегда есть риск растрескивания кирпичных стен. Кроме того, когда кирпичи трескаются, их очень трудно заменить, кроме модификации для увеличения прочности. Существуют разные методы лечения трещин.
  • Инъекция строительных растворов . Можно использовать обычный метод, используемый для нагнетания грунта в бетонные трещины. Кроме того, можно было бы применить определенное давление, чтобы убедиться, что он движется повсюду. Рекомендуется вводить из одного места и давать проникать через стену. Вдоль трещины можно было вставить небольшие трубы, чтобы наблюдать за проникновением и надлежащим образом заполнить ее. Статья, опубликованная в Permagard , содержит информацию о ремонте перемычки.
  • Установка натяжных тросов . Проволока или стержни, вставленные в стену, могут использоваться для передачи растягивающей нагрузки на другую область или распределяться равномерно. На следующем рисунке показано такое расположение, которое можно использовать.

• Древесина : При износе или чрезмерном прогибе рекомендуется заменить древесину, а не ремонтировать ее. Кроме того, необходимо предусмотреть поддержку кирпичной стены во время замены бруса, поддерживающего стену. Кроме того, необходимо убедиться, что такой же упор оказывает брус на кирпичную стену. В противном случае в стене произойдет движение вниз, и в результате стена может треснуть.
• Сталь: Долговечность стали – вопрос спорный. Если используется сталь, всегда следует быть начеку, и в качестве метода ремонта следует проводить периодическое техническое обслуживание. Кроме того, когда он сильно поврежден, его можно заменить, как обсуждалось в случае с древесиной.
• Камень: Это не пластичный материал. Его выход из строя может быть необратимым. Поэтому во время строительства необходимо разместить соответствующую секцию, способную выдержать нагрузку. Однако кирпичные стены могли растрескиваться из-за приложенных к ним высоких сосредоточенных нагрузок. Кроме того, растрескивание также отрицательно влияет на жесткость камня. Метод ремонта, который может быть применим к кирпичным стенам, как обсуждалось выше, применим.

Типы перемычек | Их использование в жилищном строительстве

Двери и окна являются не только важными компонентами строительной конструкции, но также представляют собой уязвимые места в ее внешней оболочке. Создание проема в здании требует тщательного проектирования, поскольку при этом необходимо обеспечить сохранение структурной и термической стабильности. Вот где перемычка вступает в игру.

Что такое перемычка?

Перемычки представляют собой изгибаемые элементы (балки) и части конструктивной системы. Они являются горизонтальными (элементами), необходимыми для поддержки стены над проемами в стене, такими как дверь, окно или жалюзи.

типы перемычек на основе материалов строительства:
(a) Деревянные полосы
(b) Каменные полосы
(C) Кирпичные перемычки
(D) Укрепленные кирпичные линтели
(E) (D) . Бетонные перемычки
01. Простые бетонные полосы
02. Железные бетонные перемычки
01 (a) Странные перемычки
02 (b) .0321 (F) Стальные перемычки

• Стандартная полость стальные перемычки
• Широкие листовые стальные перемешители
(h) Полые перемычки
(a) Деревянные перемычки

Это самый старый тип перемычек, но они используются даже сегодня. Деревянные перемычки обычно используются в холмистых районах, где древесина в изобилии дешева. На равнинах деревянные перемычки редко используются из-за их высокой стоимости, подверженности возгоранию и подверженности гниению из-за гниения или термитов.

Строительство дома

Избавьте свой дом от термитов с помощью этих советов по предотвращению появления термитов!

Деревянные перемычки могут состоять либо из цельного бруса (для небольших пролетов), либо из сборных секций из двух или более частей, скрепленных вместе болтами через соответствующие интервалы. См. рисунок выше. Эти сборные перемычки обычно используются для больших пролетов. Деревянные перемычки размещаются с надлежащей опорой на концах так, чтобы они перекрывали проемы. Позже над ним сооружают каменную кладку. Деревянные перемычки сравнительно слабы; поэтому над ними предусматривают разгрузочные или разгрузочные арки из кирпича или камня. Пространство между перемычкой и аркой заполняется кирпичной или каменной сердцевиной.

Следует уделить должное внимание следующим моментам, касающимся деревянных перемычек:

• Деревянные перемычки должны быть изготовлены из прочной и твердой древесины, такой как тик, палисандр или соль. В противном случае они, скорее всего, сгорят и сгниют или могут погнуться под большой нагрузкой.
• Величина опоры концов перемычки должна быть адекватной (обычно от 15 до 20 см). Эта горизонтальная конструкция должна опираться на раствор, чтобы обеспечить твердую и равномерную поддержку конструкции.
• Глубина должна составлять 1/12 пролета или 15 см, в зависимости от того, что больше. Его ширина выдерживается равной толщине стены.
b) Каменные перемычки

Они рекомендуются только в тех местах, где камень доступен в изобилии и конструкция выполнена из каменной кладки. Каменные перемычки также можно использовать в зданиях, состоящих из каменной облицовки. Каменные перемычки изготавливаются из плит камней достаточной длины без изъянов как в цельном виде, так и в соединении нескольких кусков. Толщина каменной перемычки должна быть 80 см, или 4 см на каждые 30 см пролета, в зависимости от того, что больше.

Использование каменных перемычек, как правило, не рекомендуется по следующим причинам:

• Камень, имеющий низкую прочность на растяжение, не может выдерживать поперечные напряжения. Следовательно, каменные перемычки никогда не должны использоваться для проема, превышающего 1 метр пролета, если только они не снабжены разгрузочными арками наверху, иначе для них потребуется ненормально глубокая перемычка.
• Трудно получить плиты из камней достаточной длины и глубины, свободные от дефектов или изъянов. Более того, каменные перемычки оказываются дорогостоящими, поскольку из-за их веса требуется много времени на добычу, транспортировку на стройплощадку, перевязку и специальную обработку на стройплощадке.
(c) Кирпичные перемычки

Используются для перекрытия небольших проемов (менее одного метра) с небольшой нагрузкой. Как правило, они состоят из кирпичей, которые обычно укладывают на торец, а иногда и на ребро.
Кирпичная перемычка сооружается на временной деревянной опоре (т. е. действует как центрирующая), известной как поворотная деталь. Кирпич с крестовиной больше подходит для возведения перемычек, так как при скреплении образует жонглирование и, следовательно, обладает большим сопротивлением сдвигу в торцевых стыках (большая прочность). Структура, образованная с использованием лягушачьих кирпичей, называется «кирпичной перемычкой».

Следует уделить должное внимание следующим моментам:

• Кирпичи должны быть твердыми, хорошо обожженными, без дефектов, таких как комки, трещины и дефекты, с острыми и прямыми краями.
• Глубина кирпичных перемычек, которая зависит от размера проема и внешнего вида кирпичной кладки, должна быть кратна ряду кирпичей. Обычно это 10 см, 20 см и так далее. №
• Для склеивания лягушачьих кирпичей следует использовать смесь цементного раствора в пропорции 1:3.
• Дверные и оконные рамы следует крепить с отступом 2,5 см от внешней поверхности стены.
(d) Перемычки из армированного кирпича

Когда необходимо использовать кирпичные перемычки на больших пролетах, их армируют стальными стержнями. Эти перемычки строятся по тем же принципам, что и перемычки из железобетона, с той лишь разницей, что вместо бетона используется кирпич хорошего качества. Кирпичи укладываются параллельными рядами (либо ребрами, либо плашмя) таким образом, чтобы оставалось пространство шириной от 2 см до 4 см по длине для вставки арматуры, т. е. стальных стержней или стержней. Эти пространства с армированием затем заполняются или заливаются богатым цементным раствором или цементным бетоном. Но их не рекомендуется использовать в местности с высокой интенсивностью дождя или повышенной влажностью. Это связано с тем, что стержни могут подвергаться коррозии с течением времени, что ослабляет перемычку.

Строительство домов

Причины коррозии арматурной стали в бетоне

(e) Бетонные перемычки

В настоящее время наиболее часто используемыми типами перемычек являются бетонные перемычки, изготовленные из цементного бетона. Они бывают двух типов.
01.  Гладкая бетонная перемычка
02.  Железобетонная перемычка

01. Гладкая бетонная перемычка
• Изготавливаются из гладких бетонных балок. Они лишены стальных стержней; следовательно, они не подходят для тяжелых нагрузок.
• Изготавливаются только для пролета до одного метра.
• Бетон прочен на сжатие, но слаб на растяжение. Следовательно, эти перемычки не используются для более длинного пролета.

Строительство домов

Как производится бетон?

02. Железобетонные перемычки

В настоящее время широко используются железобетонные перемычки. ЖБИ заменил все остальные строительные материалы по следующим причинам или преимуществам –

9Перемычки из железобетона 0019 огнеупорны, долговечны, прочны, экономичны и просты в изготовлении.
• Разгрузочные арки исключаются, если используются железобетонные перемычки.
• Эти перемычки можно использовать для различных пролетов и условий нагрузки.
• Скорость строительства увеличивается при использовании сборных железобетонных перемычек.

ЖБТ-перемычки изготавливаются обычно из бетонной смеси в соотношении 1:2:4 (1 цемент: 2 песок: 4 щебня, по объему), армированной стержнями из мягкой стали.
Ровный бетон непригоден для перемычек, так как он сравнительно слаб на растяжение. Следовательно, перемычки обычно укрепляют с помощью стержней из мягкой стали или какой-либо другой формы армирования. Количество армирования зависит от факторов, а именно ширины проема, пролета перемычки и общей нагрузки, которую должна нести перемычка.
В настоящее время большинство перемычек снабжаются погодными навесами или «чхайджа». При этом нужно соблюдать много мер предосторожности. Прочтите здесь, чтобы понять меры предосторожности, которые вы должны принять.

Строительство домов

Что такое железобетонная каркасная конструкция?

Типы перемычек из железобетона

Перемычки из железобетона могут быть сборными или монолитными:

до 2 метров или около того. Их отливают в деревянные формы и заранее отверждают. Сборные перемычки оказались экономичными, поскольку одна и та же форма может использоваться для изготовления нескольких перемычек. Более того, использование сборных перемычек из железобетона обеспечивает быстрое строительство, поскольку не требует дополнительного времени для отверждения или удаления опор. Однако при укладке сборной перемычки следует проявлять особую осторожность, чтобы убедиться, что отмеченная поверхность находится на верхней или верхней стороне.
Все сборные перемычки маркируются гудроном или краской вверху после заливки бетона в форму, чтобы отличить его от основания. Это важно, потому что, если грани перевернуты в положении или арматура перевернута, произойдет разрушение конструкции, что поставит ее под угрозу.

Строительство домов

Что такое сборный железобетон?

Согласно «М. М. Гояля, для большинства обычных дверных и оконных проемов общепринятой практикой является изготовление сборных перемычек, преимущество которых состоит в том, что сразу же установка перемычки над проемом позволяет возводить над ней кирпичную кладку, тогда как монолитная перемычка должна дать затвердеть, прежде чем над ним можно будет возводить кирпичную кладку. Сборные перемычки должны иметь четкую маркировку буквой «Т», указывающую на верхнюю часть перемычки, чтобы они правильно прилегали к стальной арматуре в нижней части перемычки.

02(b) Монолитные бетонные перемычки

Для больших пролетов перемычки следует отливать на месте. Для монолитных железобетонных перемычек возведение центровки, укладку арматуры и бетонирование производят как обычно. Концы стержней зацеплены для увеличения сцепления или связи между ними и бетоном. Для перемычек требования по глубине и армированию можно сравнить следующим образом:

Строительство домов

Разница между сборным и монолитным бетоном

(i) Глубина перемычки
• Для обычных нагрузок используйте глубину 15 см для пролетов до 1,2 м. Добавляйте еще 2,5 см на каждые дополнительные 40 см пролетов.
(ii) Армирование в перемычках

Количество основных стержней зависит от нагрузки, воспринимаемой вышележащей стеной, и ширины проема. Как правило, при толщине стены 10 см (полкирпича) принимают 2 бруска и на каждые дополнительные 10 см толщины прибавляют по одному основному бруску. Диаметр стержня зависит от пролета и, как правило, принимается следующим образом (чередующиеся центральные стержни загнуты вверх)

• 6 мм Φ для пролетов до 1 метра.
• 8 мм Φ для пролетов от 1 до 1,5 метров.
• 10 мм Φ для пролетов от 1,5 до 2 метров.
• 12 мм Φ для пролетов от 2,0 до 3,0 метров.

В соответствии с «IS 9893 (1981)» армирование перемычек должно состоять из стержней из низкоуглеродистой и среднепрочной стали, соответствующих IS: 432 (Часть I) 1966, или жесткотянутой стальной проволоки, соответствующей IS: 432 (Часть II). )-1966 или горячекатаный деформированный прокат в соответствии с IS: 1139-1966 или высокопрочный деформированный прокат в соответствии с IS: 1786-1979. На арматуре не должно быть отслоившейся прокатной окалины, рыхлой ржавчины, слоев краски, масла, грязи и любых других покрытий, которые могут уменьшить сцепление между бетоном и сталью. Легкая пленка ржавчины не должна считаться вредной, но сталь не должна быть покрыта ржавчиной.

Домостроение

Плюсы и минусы стальных арматурных стержней

В случае пустотелых стен над проемами может быть предусмотрена загрузочная перемычка из железобетона (L-образная перемычка), детали которой показаны выше на рис. Они лучше по внешнему виду и экономичнее. Но мы всегда должны следить за тем, чтобы его носок был достаточно прочным, чтобы выдерживать вышеуказанные нагрузки. Также следует предусмотреть гибкий гидроизоляционный слой (D.P.C).

Строительство домов

Гидроизоляция и гидроизоляция

(f) Стальные перемычки

Эти перемычки, состоящие из катаных стальных балок, встроенных в бетон, используются над большими проемами, особенно когда они должны выдерживать большую нагрузку твердых материалов. стены в таком положении, как витрины и эркеры. Их иногда называют брессуммерами. Иногда перемычки, состоящие из стальных уголков или швеллерных секций в бетоне, применяют при небольших пролетах и ​​малой нагрузке, особенно когда сверху нет места для установки арки или для выполнения разгрузочной арки. Будучи очень дорогостоящими, они ограничены только в особых случаях.

Они обычно состоят из сборных секций из трех катаных стальных балок или швеллерных секций, которые удерживаются вместе на надлежащем расстоянии с помощью трубчатых сепараторов или поперечных болтов. Стальные сборные секции залиты бетоном для защиты от воздействия коррозии и огня. Перед бетонированием на дно стальной секции укладывают полосу металлической обрешетки или проволочной сетки, чтобы увеличить сцепление или сцепление между ними и бетоном. Вся эта система лечится как перемычка ПКР.

Строительство домов

Что такое перемычка? | Определение, типы и цель!

Типы перемычек
01. Стандартная полая стальная перемычка

Наиболее часто используется в строительстве. Средний диапазон размеров будет составлять около 98 мм, состоящих из блоков или кирпичей. Они являются лидерами в мире строительства по своей несущей способности. Они специально разработаны, чтобы нести тяжелые нагрузки каменной кладки. Они известны своей силой и стабильностью. Вопреки распространенному мнению, они просты в установке и имеют привлекательную оцинкованную поверхность. Еще одной хорошей особенностью является его стойкость к температурным изменениям. Термическая эффективность является важным фактором, который следует учитывать для областей, подверженных экстремальным колебаниям температуры.

02. Стальные перемычки с широким внутренним листом

Эти типы камней имеют особую дополнительную особенность, заключающуюся в наличии внутреннего листа, который может удерживать дополнительную кладку, требующую поддержки. Эти типы перемычек известны тем, что поддерживают блочную кладку длиной около 160 мм. Они довольно популярны в области каменной кладки. Они доступны в различных длинах с различными шагами в различных диапазонах размеров.

Строительство дома

Разница между перемычкой и балкой в ​​конструктивной системе!

03. Стальные перемычки с широким наружным листом

Этот тип перемычки поставляется с наружным листом. Преимущество, которым они обладают, заключается в том, что они поддерживают камень на внешнем листе. Камень шире кирпичной кладки. Комбинированные перемычки могут поддерживать дополнительную ширину, которая достигается за счет использования камня. Он очень легко устанавливается, а также может быть отсоединен, когда в нем нет необходимости. Этот внешний лист специально разработан, когда используется внешний камень.

04. Стальные перемычки с коротким наружным листом

Они имеют внешний лист шириной около 75 мм и специально разработаны для поддержки каменной, а не кирпичной кладки, в отличие от других аналогов. Реконструированная каменная кладка на строительных площадках обычно поддерживается этим типом перемычки. Максимальная общая длина начинается с диапазона размеров 600 мм, а в некоторых случаях и выше, предлагая столь необходимую дополнительную длину. Гальваническое покрытие дополнительно повышает надежность конечного продукта. Широко известно, что эти типы перемычек выдерживают нагрузки на бетонный пол и точечные нагрузки, что делает их чрезвычайно ценными в области каменной кладки.

Мы также написали статью о

Строительство дома

Каковы плюсы и минусы кирпичной кладки в строительстве?

(g) Специальные перемычки – Catnic

В большинстве случаев не требуется ничего, кроме бетонной перемычки или стандартной стали. Однако существуют различные типы проемов, для которых может потребоваться специальная перемычка. Они доступны на рынке как катновые перемычки, названные в честь компании-производителя.

Эти типы перемычек включают антикоррозионное покрытие и теплоизоляцию, чтобы уменьшить потери тепла через эти неизбежные разрывы в конструкции стены. Перемычки Catnic предназначены для широкого спектра применений, в том числе под карнизом, полой стены, угла, деревянного каркаса, а также перемычки для тяжелых или экстремальных нагрузок.

(h) Полые перемычки

Полые перемычки предназначены, как видно из названия, для установки в полости наружной стены и могут использоваться для перекрытия как дверных, так и оконных проемов.
