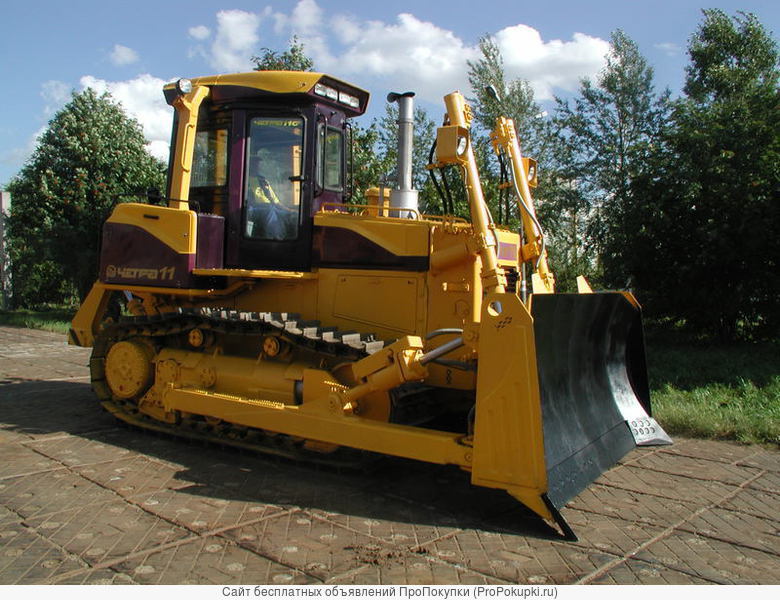

Четра т11: Купить Бульдозер ЧЕТРА Т-11 у официального дилера

Четра Т-11 в Чебоксарах

Технические характеристики бульдозера Т-11.01

Бульдозер ЧЕТРА Т 11 имеет большую производительность и может применяться в промышленном, нефтегазовом, гидротехническом, дорожном строительстве и горнодобывающей промышленности для выполнения различного вида работ, в том числе при разработке мёрзлых грунтов.

Запчасти на бульдозер ЧЕТРА Т-11

Ремонт бульдозера ЧЕТРА Т11

Бульдозер Т-11.01 ЯБР-1 после капитального ремонта

Двигатель ЯМЗ-236 НД-2

Шестицилиндровый V-образный (угол развала 90°) четырехтактный дизель жидкостного охлаждения ЯМЗ-236 НД-2 Ярославского моторного завода. Установленный двигатель ЯМЗ-236 НД-2 имеет следующие характеристики:

Технические характеристики ЯМЗ-236 НД-2

Рабочий объем двигателя	11,15 л
Диаметр цилиндра и ход поршня	130 миллиметров х 140 миллиметров
Максимальный крутящийся момент	883 Нм при 1200—1400 об/мин
Эксплуатационная мощность	136 кВт (185 л. с) при 1900 об/мин

Топливный насос с регулированием момента впрыска с все режимным регулятором частоты вращения. Теплообменник для охлаждения масла трансмиссии установлен в составе блока радиаторов. Система очистки масла с полным поточным центробежным регулятором частоты вращения. Жидкостно-масляный теплообменник для охлаждения масла двигателя. Регулирование теплового режима обеспечивается термостатом и вентилятором с приводом от дисковой муфты. Также с автоматическим регулированием включения в зависимости от температуры охлаждающей жидкости. 24-вольтовая электрическая пусковая система.

Двигатель Cummins QSB6,7-C204

Шестицилиндровый четырехтактный дизель жидкостного охлаждения с турбинным надувом и охлаждением надувочного воздуха типа «воздух-воздух» QSB6,7-C204 фирмы «Cummins» с рядным расположением цилиндров имеет следующие технические характеристики.

Технические характеристики Cummins QSB6,7-C204

Рабочий объем двигателя	6,7 л
Диаметр цилиндра и ход поршня	102 миллиметров х 136,4 миллиметров
Максимальный крутящийся момент	938 Нм при 1500 об/мин
Эксплуатационная мощность	137,5 кВт (187 л.с.) при 2000 об/мин

Полная поточная система очистки масла с одним сменным бумажным фильтровым элементом (фильтром). Регулирование теплового режима обеспечивается термостатом. Охлаждение масла трансмиссии осуществляется охлаждающей жидкостью двигателя в теплообменнике, установленном отдельно от двигателя. Антикоррозионный фильтр системы охлаждения. Жидкостно-масляный теплообменник для охлаждения масла двигателя. Вентилятор толкающего типа. Привод вентилятора через ременную передачу.

Коробка передач

Планетарная коробка передач бульдозера ЧЕТРА Т-11 легко переключается под любой нагрузкой,с муфтами диаметра 345 миллиметров, работающими в масле и обладающими высокой способностью передачи крутящего момента, обеспечивающая три передачи переднего и три передачи заднего хода. Коробка передач объединена с согласующим редуктором и главной передачей в единый силовой блок, который установлен в расточку заднего моста. Трех- элементный, одноступенчатый гидротрансформатор с активным диаметром 390 миллиметров , максимальным коэффициентом трансформации Ко =2,539 с редуктором привода насосов, соединяется с коробкой передач шлицевой муфтой, устанавливается на передней стенке заднего моста.

Гидротрансформатор соединяется с двигателем через карданную передачу и упругую муфту, установленную на двигателе.

Технические характеристики КПП

Передача	Передний ход	Задний ход
1	3.7	5.0
2	6.8	9.0
3	11.0	14. 4

Тяговое усилие зависит от веса бульдозера и силы сцепления.

Управление поворотом и торможение

Бортовые фрикционы — многодисковые муфты, гидравлически приводящиеся в действие. Остановочные тормоза — постоянно замкнутые усилием пружин многодисковые муфты. Бортовые фрикционы и тормоза охлаждаются маслом под давлением и не требуют регулировки в течение всего срока службы.

Передача бортовая

Передача бортовая — двухступенчатая, I-я ступень — шестерни внешнего зацепления, II-я ступень — планетарная по схеме «к+1» (с остановленной коронной шестерней). Для облегчения лёгкости замены в полевых условиях ведущая звездочка выполнена пятью секторами, которые крепятся болтами.

Ходовая часть

Подвеска: Трёхточечная полужёсткая подвеска с вынесенной осью качания тележек обеспечивает высокие тягово-сцепные свойства, уменьшение ударных нагрузок на ходовую систему. Опорные и поддерживающие катки, направляющие колеса с одноразовой смазкой с самоподжимными уплотнениями типа “двойной конус”.

Число опорных катков	6
Число поддерживающих катков	2

Гусеница трактора Т 11

Гусеницы бульдозера ЧЕТРА Т-11 сборные с одним грунтовым зацепом и уплотнением для удержания жидкой смазки в шарнире. Натяжение гусеницы регулируется шприцем с консистентной смазкой.

Характеристики гусеницы бульдозера Т-11.01

Шаг звена, миллиметров	203
Число башмаков	39
Высота грунтовых зацепов, миллиметров	65
Ширина башмака, миллиметров	510
База, миллиметров	2616
Площадь опорной поверхности, м²	2,668
Давление на грунт, кгс/см²	0,76

Гидравлическая система

Раздельно-агрегатная гидравлическая система ЧЕТРА Т-11.

01, Т-11.02 включает в себя:

шестеренчатый насос S1A6097 фирмы «David Brown» производительностью 163 л/мин при 1800 оборотов/мин двигателя

четырехсекционный распределитель фирмы «Bosch Rexroth», состоящий из одной клапанной и трех рабочих секций

максимальное давление срабатывания предохранительного клапана — 20 МПа (200 кгс/см²)

емкость гидравлического бака (бак сварной, приспособленный для механической очистки внутренних поверхностей) — 85 л

Секции золотников	Положение золотников распределителя	Число цилиндров	Диаметр цилиндра, миллиметров
Подъем отвала	подъем, нейтраль (удержание), опускание, плавающее	2	100
Перекос отвала	вправо, нейтраль, влево	1	140
Подъем рыхлителя	подъем, нейтраль, опускание	2	100

Кабина

На бульдозере ЧЕТРА Т 11 установлена кабина с двойным остеклением, обеспечивающая максимальную обзорность оборудования и рабочих зон. Кабина оборудована системой вентиляции и отопительной системой, а также защитным от вибрации сиденьем и обивкой поглощающей шум. По заказу устанавливается дополнительный отопительный прибор и кондиционер.
Органы управления удовлетворяют эргономическим требованиям и легко управляемы и доступны. Управление дизелем осуществляется педалью, фиксируемой на выбранной частоте вращения коленчатого вала. Переключение передач и изменение направления движения осуществляется одним рычагом, управление бортовыми фрикционами осуществляется двумя рычагами, экстренная остановка обеспечивается нажатием на педаль тормоза. Управление бульдозером и рыхлителем осуществляется отдельным рычагами. Все управление осуществляется с сиденья машиниста, что позволяет ему работать без утомления в течение рабочей смены.

Бульдозерное оборудование

Большая емкость полусферического отвала бульдозера ЧЕТРА Т-11. 01, Т-11.02 обеспечивает повышенную производительность, а использование диагональной тяги при передаче боковых усилий с отвала на левый лонжерон рамы бульдозера обеспечивает максимальное приближение отвала к капоту бульдозера и максимальное напорное усилие на нож отвала.

Отвал	SU-отвал
Длина x высота отвала, миллиметров	3854 x 1625
Емкость отвала, м²	5,6
Высота подъема, миллиметров	1100
Заглубление, миллиметров	550
Макс. перекос, град	±9°
Масса отвала, кг	2280

Для рыхления профессиональное оборудование

В зависимости от работы бульдозера на рыхлитель может быть смонтированы один, два или три зуба, что позволяет получить высокую производительность.

Тип рыхлителя	Нерегулируемый, многозубый
Число зубьев	1 / 3
Масса, кг	1000 / 1285
Макс. высота подъема, миллиметров	540 / 500
Макс. заглубление, миллиметров	640 / 530
Макс. усилие вырывания, Т	16,0 / 17,15
Макс. усилие заглубления, Т	5,7 / 6,14

Заправочные емкости, характеристики

Топливный бак, л	300
Система охлаждения, л	80
Бортовой редуктор, л	2 х 16
Гидросистема навесного оборудования, л	135

Габаритные размеры

Параметры габаритов бульдозера ЧЕТРА Т-11

Длина, миллиметров	6588
Ширина с отвалом, миллиметров	3854
Высота, миллиметров	3412

Общая масса бульдозера ЧЕТРА Т-11. 01, Т-11.02 в стандартной комплектации (SU-отвал, трех зубчатый рыхлитель с двигателем ЯМЗ) — 20 785 кг, с двигателем Cummins — 19 975 кг

Модификации бульдозера Т 11

Модификация	Комплектация	Мощность двигателя, кВт/л.с.	Масса, кг
Т-11.02ЯБ-1	ЯМЗ-236НД-2, полусферический отвал, ТСУ	136/185	20870
Т-11.02ЯБР-1	ЯМЗ-236НД-2, полусферический отвал, рыхлитель 1 зуб	136/185	20870
Т-11. 02ЯБР-1-01	ЯМЗ-236НД-2, полусферический отвал, рыхлитель 3 зуба	136/185	20870
Т-11.02ЯБЛ-1	ЯМЗ-236НД-2, полусферический отвал, лебедка	136/185	20870
Т-11.02ЯМБ-3	ЯМЗ-236НД-2, прямой отвал, пониженным давлением на грунт, ТСУ	136/185	23400
Т-11. 02ЯМБР-3	ЯМЗ-236НД-2, прямой отвал, рыхлитель 1 зуб, пониженным давлением на грунт	136/185	23400
Т-11.02ЯМБР-3-01	ЯМЗ-236НД-2, прямой отвал, рыхлитель 3 зуба, пониженным давлением на грунт	136/185	23400
Т-11.02ЯМБЛ-3	ЯМЗ-236НД-2, прямой отвал, лебедка, пониженным давлением на грунт	136/185	23400
Т-11. 01К1СБ-1	Cummins QSB6,7-C204, гидростатическая трансмиссия, полусферический отвал, ТСУ	138/187	18712
Т-11.01К1СБР-1	Cummins QSB6,7-C204, гидростатическая трансмиссия, полусферический отвал, рыхлитель 1 зуб	138/187	18712
Т-11.01К1СБР-1-01	Cummins QSB6,7-C204, гидростатическая трансмиссия, полусферический отвал, рыхлитель 3 зуба	138/187	18712
Т-11. 02КБ-1	Cummins QSB6,7-C204, полусферический отвал, ТСУ	138/187	20400
Т-11.02КБР-1	Cummins QSB6,7-C204, полусферический отвал, рыхлитель 1 зуб	138/187	20400
Т-11.02КТБР-1	Cummins QSB6,7-C204, полусферический отвал, рыхлитель 1 зуб, лесная защита	138/187	20475
Т-11. 02КБР-1-01	Cummins QSB6,7-C204, полусферический отвал, рыхлитель 3 зуба	138/187	20400
Т-11.02КБЛ-1	Cummins QSB6,7-C204, полусферический отвал, лебедка	138/187	20400
Т-11.02КМБ-3	Cummins QSB6,7-C204, прямой отвал, пониженным давлением на грунт	138/187	23400
Т-11. 02КМБР-3	Cummins QSB6,7-C204, прямой отвал, пониженным давлением на грунт, рыхлитель 1 зуб	138/187	23400
Т-11.02КМБР-3-01	Cummins QSB6,7-C204, прямой отвал, пониженным давлением на грунт, рыхлитель 3 зуба	138/187	23400
Т-11.02КМБЛ-3	Cummins QSB6,7-C204, прямой отвал, пониженным давлением на грунт, лебедка	138/187	23400

Стандартное оборудование

Регулируемое кресло оператора на мягкой подушке

Воздухоочиститель

Вентилятор системы обогрева кабины

Деселератор

Звуковой сигнал

Передний буксирный крюк

Защита двигателя

Гидравлическое устройство для натяжного механизма гусеницы

Система освещения

Многослойная защита

Глушитель

Стояночный тормоз

Защита силовой передачи

Сменные сегменты зубчатого венца

Защитная конструкция ROPS/FOPS

Ремень безопасности

Розетка внешнего питания 24 V

Розетка питания 24 V

Генератор переменного тока 75 А

Аккумуляторные батареи (2), 12 В, 190 А*ч (напряжение бортовой сети 24 V)

Прикуриватель

Стартер

Электросчетчик мота часов

 На приборном щитке:

тахометр

указатель температуры охлаждающей жидкости

указатель давления масла двигателя

указатель температуры масла двигателя

указатель напряжения бортовой сети

указатель уровня топлива

указатель температуры масла трансмиссии

На приборном щитке индикаторы:

аварийное давление масла в двигателе

перегрев охлаждающей жидкости двигателя

отсутствие заряда аккумуляторных батарей

засоренность воздушного фильтра

засоренность фильтра в гидравлическом баке

перегрев масла в гидравлическом баке

засоренность фильтра в трансмиссии

минимальная температура масла в трансмиссии

перегрев масла в трансмиссии

засоренность масляного фильтра двигателя

аварийное давление масла трансмиссии

Дополнительное оборудование

Комплект инструментов

Приспособление для проведения технического обслуживания

Оборудование для работы в арктических условиях

Предпусковой жидкостный подогреватель ПЖД 30Л, HYDRONIC M-II, HYDRONIC 35

Тепловая производительность, ккал/час	30 000
Расход топлива, кг/час	4,95

Независимый воздушный отопительный прибор кабины AIRTRONIK-2Д

Тепловая производительность , Вт	2 200
Расход топлива, кг/час	0,28

 Отопительная система кабины, работающий прибор от охлаждающей жидкости двигателя

Утеплительный чехол

Жалюзи радиатора ДВС

Бульдозер ЧЕТРА Т11 / Т11М / Т11С

Бульдозер ЧЕТРА Т11 — модель, которая нашла применение в нефтегазовом, промышленном, дорожном, гидротехническом строительстве и горнодобывающей промышленности. Для лесного хозяйства и мелиоративных работ ЧЕТРА Т11 имеет дополнительные версии.

Бульдозер ЧЕТРА Т11 отличается повышенной маневренностью и производительностью.

Благодаря системе нивелирования ЧЕТРА Т11 отличный планировщик насыпей и дорожных покрытий.

Эргономичная кабина обеспечивает благоприятные рабочие условия вне зависимости от климата места применения бульдозера.

Технические характеристики бульдозера ЧЕТРА Т-11 / Т-11М

Модель	Т-11.02Я	Т-11.02К	Т-11.02ЯМ	Т-11.02КМ
Тип	Гусеничный	Гусеничный	Гусеничный	Гусеничный
Тяговый класс	11	11	11	11
Двигатель, марка	ЯМЗ-236 НД-2	Cummins QSB6.7-C204	ЯМЗ-236 НД-2	Cummins QSB6.7-C204
Эксплуатационная мощность, кВт (л.с.)	136 (185)	138 (187)	136 (185)	138 (187)
Рабочий объем двигателя, л	11,15	6,7	11,15	6,7
Трансмиссия, тип	гидромеханическая	гидромеханическая / гидростатическая	гидромеханическая	гидромеханическая
Ходовая часть	Подвеска трехточеченая полужесткая с вынесенной осью качения тележек	Подвеска трехточеченая полужесткая с вынесенной осью качения тележек	Подвеска трехточеченая полужесткая с вынесенной осью качения тележек	Подвеска трехточеченая полужесткая с вынесенной осью качения тележек
Число опорных катков (с каждой стороны)	6	6	7	7
Число поддерживающих катков (с каждой стороны)	2	2	2	2
Гусеницы	сборные с одним грунтозацепом	сборные с одним грунтозацепом	сборные с одним грунтозацепом	сборные с одним грунтозацепом
Высота грунтозацепов, мм	65	65	65	65
Ширина башмака, мм	510	510	910	910
База, мм	2616	2616	3022	3022
Площадь опорной поверхности, кв. м.	2,668	2,668	5,5	5,5
Давление на грунт, кгс/кв.см.	0,76	0,76	0,43	0,43
Рыхлительное оборудование
Тип	Нерегулируемый многозубый	Нерегулируемый многозубый	Нерегулируемый многозубый	Нерегулируемый многозубый
Число зубьев	1 / 3	1 / 3	1 / 3	1 / 3
Масса, кг.	1000 / 1285	1000 / 1285	1000 / 1285	1000 / 1285
Макс. высота подъема, мм.	540 / 500	540 / 500	540 / 500	540 / 500
Макс. заглубление, мм.	640 / 530	640 / 530	640 / 530	640 / 530
Бульдозерное оборудование
Отвал	SU	SU	S	S
Длина х Высота, мм.	3854 х 1625	3854 х 1625	4188 х 1155	4188 х 1155
Емкость, кв. м.	5,6	5,6	4,3	4,3
Высота подъема над землей, мм.	1100	1100	1100	1100
Заглубление отвала, мм.	550	550	550	550
Макс. регулировка наклона (перекос), градусов	±9	±9	±9	±9
Масса, кг.	2280	2280	2527	2527
Лебедка гидравлическая
Макс. тяговое усилие, кгс	15000	15000	—	—
Диаметр тягового каната, мм.	21	21	—	—
Длина каната, м.	85	85	—	—
Макс. скорость намотки/размотки, м/мин.	18	18	—	—
Размер барабана длина x ширина, мм.	320 x 464	320 x 464	—	—
Масса, кг.	1230	1230	—	—
Общая масса (стандартной комплектации, с полной заправкой, отвал, рыхлитель, машинист), кг.	20 785	19 975	23 070	22 510
