Дюбель эксцентрика: Виды стяжек

Содержание

Виды стяжек

1. Простая эксцентриковая стяжка состоит из элементов:

1 — Литой ZnAl эксцентрик диаметром 15 мм и высотой 12 мм
(наиболее распространенные параметры у разных производителей)
2 — Футорка
3 — Стальной дюбель

В простых стяжках также используются эксцентрики с диаметрами 12 и 25 мм и с высотой 10 / 12 / 14 / 16 мм для плит толщиной 12 / 16 / 18 / 22 мм соответственно.

Дюбели в простых эксцентриковых стяжках отличаются длиной и диаметром штока, а также длиной, диаметром и типом резьбы. Резьбовая часть может быть метрической (например, М6, как у модели ST01/47) или евро-резьбой (ST01/48, ST01/51). Дюбели с саморезной резьбой (или евро-резьбой) обычно бывают под сверление отверстий размерами 5х11 мм (d*L), либо 5х8 мм. Дюбели с метрической резьбой М6 вкручиваются в футорку, запрессованную в пласть присоединяемой детали.

В простых стяжках центр эксцентрика расположен на расстоянии 24 или 34 мм от кромки присоединяемой детали.

Распространенный диаметр сверления под дюбель – 7 или 8 мм.

В компании BOYARD представлены следующие простые эксцентриковые стяжки: ST01/47, ST01/48, ST01/50, ST01/51. Эти модели отличаются высотой эксцентрика и типом дюбеля.

ST01/47

ST01/48

ST01/50

ST01/51

Самой популярной во всем мире моделью является простая эксцентриковая стяжка со следующими параметрами:

  • эксцентрик диаметром 15 мм и высотой 12 мм
  • дюбель с саморезной резьбой (или евро-резьбой)
  • дюбель с установочным размером для эксцентрика 34 мм
ST01/51 с поворотным фиксатором

В компании BOYARD стяжка с такими параметрами представлена моделью ST01/51. Эта универсальная модель обеспечивает оптимальный баланс между ценой, качеством и функциональностью. Дополнительное преимущество данного варианта – это наличие поворотного фиксатора, благодаря которому удобно держать дюбель при закручивании в пласть.

2.

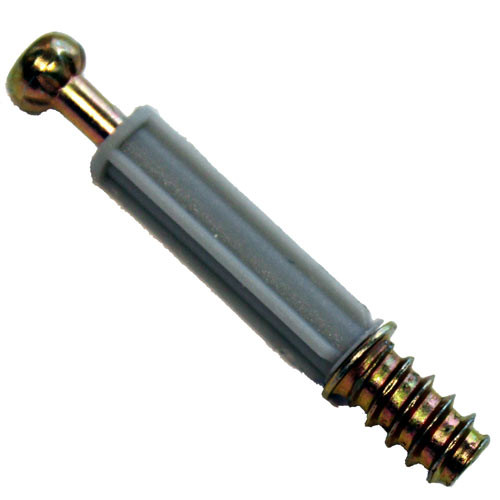

Стяжка быстрого монтажа включает следующие элементы:

1 — Простой эксцентрик
2 — Стальной дюбель в пластиковом корпусе

Монтаж осуществляется легко и быстро: при повороте эксцентрика происходит притягивание двух мебельных деталей. Одновременно с этим шток дюбеля смещается внутри пластикового корпуса, установленного в пласти соединяемой детали, распирая пластик. Таким образом происходит прочная фиксация деталей мебели между собой. Пластиковый корпус имеет установочные размеры 8х12 или 10х12 мм.

Преимущества этого типа монтажа в его легкости и быстроте. При использовании стяжки быстрого монтажа нет необходимости в дополнительных инструментах: дюбель просто вставляется в предварительно сделанное отверстие присоединяемой панели. После соединения мебельных деталей поворотом эксцентрика производится фиксация соединения.

В компании BOYARD стяжкой быстрого монтажа является модель ST01/52. Преимущества этой модели в выверенной конструкции — длине штока, форме и материале пластикового корпуса. ST01/52 фиксирует детали мебели надежно и не повреждает их.

ST01/52

3. Стяжка-полкодержатель

Еще один вариант эксцентриковой стяжки – стяжка-полкодержатель. Использовать стяжку в качестве полкодержателя удобно, поскольку этот вид крепежа устанавливается непосредственно в кромку полки.

Элементы стяжки-полкодержателя:

1 -Литой ZnAl эксцентрик, встроенный в пластиковый или металлический корпус.
Цвет корпуса может быть подобран под цвет полки
2 — Стальной укороченный дюбель

Стяжки-полкодержатели BOYARD имеют пластиковый корпус. У некоторых производителей в ассортименте представлены полкодержатели с цельнометаллическими корпусами. Подобное решение ведет к серьезному удорожанию крепежа при незначительном улучшении параметров качества, например, повышении жесткости стяжки.

Преимущества стяжки-полкодержателя в целом и достоинства моделей BOYARD в частности.

  • Эстетичный внешний вид мебели
  • Упрощенная установка: достаточно подготовить всего 2 отверстия, а не 3, как при установке простых эксцентриков
  • Возможность монтажа в узких проемах наложением сверху
  • Стяжка-полкодержатель от BOYARD имеет такое преимущество, как фиксирующие ребра на поверхности пластикового корпуса. Эти ребра фиксируют эксцентрик внутри отверстия и не допускают проворачивания и смещения стяжки, которое при отсутствии фиксирующих ребер может случиться при демонтаже и повторной сборке мебели
  • Наличие второго посадочного отверстия для отвертки на обратной стороне эксцентрика.
    Иногда нет возможности затянуть эксцентрик изнутри, со стороны основного отверстия, и второе посадочное отверстие позволяет затянуть стяжку с внешней стороны. Кроме того, второе посадочное отверстие способствует усилению эксцентрика и повышению надежности соединения.

При установке стяжки-полкодержателя необходима максимальная точность при подготовке монтажных отверстий: стяжка устанавливается прямо у кромки.

Стандартный диаметр сверления под эксцентрик 20 мм. Высота эксцентрика обычно составляет 12,5 мм или 14 мм для плит толщиной 16 или 18 мм соответственно. Привязка к толщине плит необязательна.

Дюбели бывают разных типов – с резьбовой частью 6,3х11 мм и 6,3х8 мм. Чем больше длина резьбовой части, тем надежнее дюбель. Использование уменьшенной длины полезно, если необходимо установить несколько полок по обе стороны перегородки между ними. Так, в перегородке толщиной 16 мм можно сделать сквозное отверстие и с обеих сторон вкрутить дюбели с длиной резьбовой части 8 мм.

Следует иметь в виду, что укороченные дюбели, с длиной резьбовой части 7,5 – 8 мм, могут не иметь стартового витка, что может привести к деформации поверхности плитного материала во время вкручивания.

В компании BOYARD стяжка-полкодержатель представлена моделью ST01/49. Эта модель выполнена в пластиковом корпусе с «каёмочкой» у выреза, что позволяет устанавливать полки наложением сверху вниз, в то время как полки со стяжками-полкодержателями со сплошным вырезом можно устанавливать сбоку и сверху. Конструкция с «каёмочкой» делает полки более устойчивыми даже в незатянутом положении, так как дюбель фиксируется внутри эксцентрика при помощи «каёмочки», которая не даёт ему выскользнуть. ST01/49 доступна в четырех цветовых решениях.

ST01/49
