Мебельная стяжка для разных видов стыков, возможные варианты

Мебель во все времена изготавливалась из отдельных элементов, которые затем собирались в определенной последовательности. Раньше мебельная стяжка выполнялась замковыми швами, шипами и клиньями, однако для простой меблировки этого было достаточно. Подобные составы используются и сегодня при изготовлении мебели в античном стиле. В современном мебельном производстве крепежи представлены широким спектром элементов. Это позволяет изготавливать мебель различной формы со сложными способами соединения.

Содержание

• Назначение
• Разновидности мебельной стяжки
  • Подтверждение
  • Эксцентриковая стяжка
  • Стяжка межсекционная
  • Угловые creed
  • Винтовое соединение
  • Коническая стяжка
  • Стяжка столешницы
  • Мебельный дюбель
• Как правильно выбрать стяжку
• Видео

Назначение

При сборке мебельного изделия необходимо проверить расположение соединяемых частей конструкции, чтобы в процессе эксплуатации не нарушалась ее целостность. Для этого предназначена мебельная стяжка – крепеж, позволяющий плотно и прочно соединить элементы конструкции, расположенные в определенном положении (чаще всего под прямым углом) друг относительно друга. Если раньше мебель собиралась в основном с помощью шурупов и шурупов, то сейчас для этого используются разные виды стяжек.

Данная замена обусловлена ​​тремя причинами:

1. Улучшение эстетики мебели, за счет использования стяжек крепление деталей становится незаметным;
2. Каждая разборка мебели, собранной на шурупах, снижает надежность;
3. Иногда использование обычных креплений просто невозможно по конструктивным причинам.

И, наконец, использование мебельных стяжек позволяет быстро и надежно собрать изделие.

Разновидности мебельной стяжки

В зависимости от цели соединения деталей используются разные виды мебельных стяжек. Они отличаются внешним видом и материалом застежек.

Конфирмат

Простое и удобное использование сделало конфирмат (или евровинт) наиболее распространенным типом крепежа. Такая евростяжка состоит из одного элемента – евровинта, который можно назвать усиленной версией самореза. Его стержень несколько толще, имеет тупой конец и массивную, широко выступающую резьбу. Благодаря насечкам на нижних витках евровинт при закручивании срезает фаску в готовом отверстии. От этого он еще более тесно соприкасается с крепимым материалом.

Подтвердитель может соединять два мебельных щита, расположенных под прямым углом. Для этого выполняется одновременное сверление отверстий на обеих панелях: под потайную головку и резьбу. Сверлить их лучше специальной дрелью для мебельной стяжки конфирмат. На потайной головке есть прорези под шестигранник.

Не рекомендуется закручивать конфирматы крестовой отверткой, так как невозможно затянуть их до упора. Если во всех частях мебельной конструкции предварительно просверлены отверстия специальной дрелью для мебельной стяжки, с конфирматом можно собрать мебель быстрее, чем с любым другим типом крепежа.

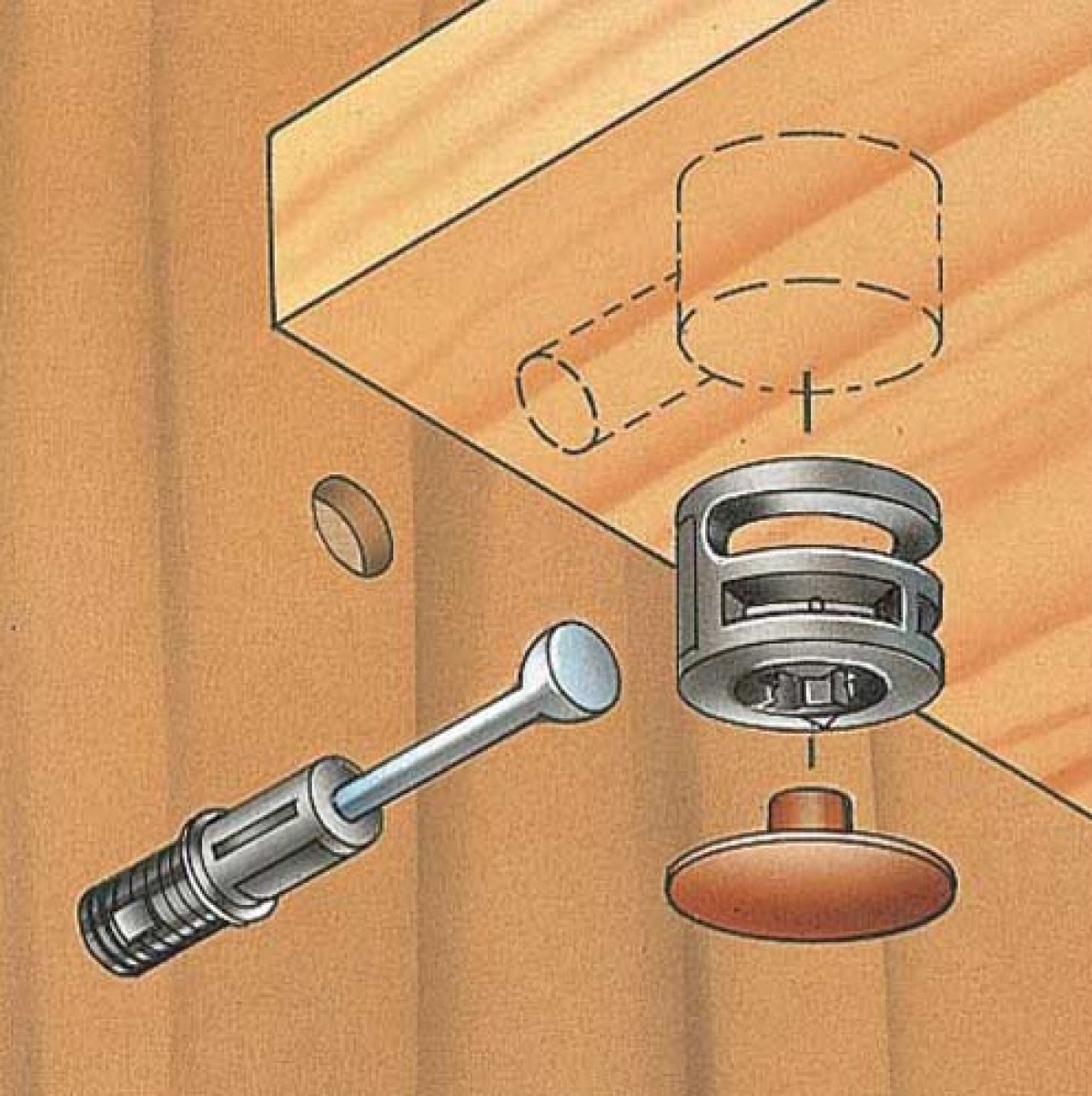

Эксцентриковая стяжка

При соединении Г-образных или Т-образных элементов мебели используются эксцентриковые стяжки. Это приспособление состоит из трех частей:

1. Ложа с головкой;
2. Специальный фиксатор, называемый эксцентриком;
3. Заглушки, создающие декоративный эффект.

К преимуществам такой перетяжки относится скрытность креплений (отверстие не просверливается на лицевой стороне мебели) и возможность ее многократного использования без риска повреждения элементов конструкции. Из-за сложного сверления, для которого необходимо иметь сверло для мебельной стяжки, позволяющее просверливать сквозные отверстия, эксцентриковый крепеж часто выполняют в заводских условиях. Под эксцентрик нужно просверлить отверстия с плоским дном, проще это сделать сверлом Форстнера.

Межсекционная стяжка

Межсекционная мебельная стяжка необходима для стягивания отдельных секций, например, шкафов на кухне в единое целое. Это резьбовое соединение комплектуется винтом и втулкой. В боковых стенках равномерно выставленных шкафов просверливается сквозное отверстие, в него с одной стороны вставляется втулка, а с другой вкручивается шуруп. Хотя выемки под крестовую отвертку имеют обе крышки, затягивать следует именно соединительный винт, а не втулку. Выемки на втулке сделаны для удержания, чтобы она не прокручивалась в детали. Можно стянуть пару шкафов с 2 – 4 межсекционными креплениями, которые лучше располагать ближе к углам. В зависимости от толщины стены используются крепежи разных размеров.

Угловая стяжка

В мебельном производстве давно используются угловые стяжки. Это соединение комплектуется пятью элементами:

1. Уголок в виде металлической пластины, согнутой посередине под прямым углом;
2. Пары болтов;
3. Две ноги.

Для соединения двух панелей угловой стяжкой уголок ставится на стыке. Затем вставьте ножки и прикрутите болтами сначала к одной панели, а после обрезки соединения ко второй. В готовом виде, судя по фото, такую ​​фиксацию вряд ли можно считать эстетичной. Поэтому сегодня угловой крепеж по возможности заменяют другими мебельными стяжками, например, минификсом или конфирматом. Их габариты значительно компактнее, чем у уголка из металлической пластины.

Винтовая муфта

Мебельная винтовая стяжка используется, когда торец одной детали необходимо прикрепить к поверхности другой. В этом креплении всего два элемента: винт и ствол. В боковой части металлического ствола цилиндрической формы было сделано резьбовое отверстие. У некоторых винтовых стяжек ствол пластиковый, тогда внутрь него вставляется гайка. При установке этого крепежа на поверхности и в торце панели просверливается пара отверстий. Ствол вставляется в первый так, чтобы отверстия на стволе и на конце совпадали. В сквозное отверстие, просверленное в поверхности другой панели, вкручивается шуруп. Большой ход втягивания делает крепление особенно прочным. Эстетическая ошибка стяжки такого типа – видимость головки шурупа на лицевой стороне панели.

Конусная стяжка

Конусная стяжка представляет собой усовершенствованный вариант винтовых креплений. Чтобы скрыть резьбовую заглушку на лицевой стороне панели в коническом соединении, винт заменили стержнем. В отличие от шурупа, проходящего через панель, стержень только вкручивается в нее. Это уменьшает ход затяжки и делает крепеж менее прочным.

Стяжка столешницы

При изготовлении кухонной мебели используется стяжка мебельного стола. При сборке столешницы из двух частей устанавливаются парные крепления. Для чего дрель Форстнера фрезеровала по одному отверстию в каждой части столешницы. Между отверстиями зубилом вырезается канавка. В него помещаются зажимы. В одно глухое отверстие помещают стяжную головку с С-образной шайбой. Затем при помощи ключа начинают затягивать С-гайки.

Дюбель мебельный

Самый простой вид крепления — дюбель. Этот соединительный элемент похож на короткий кусок карандаша, сделанный из куска дерева. Сегодня при сборке мебели дюбель дополняет эксцентриковую стяжку для придания ей большей жесткости, а как самостоятельный соединительный элемент используется редко.

Как правильно выбрать стяжку

Правильный выбор стяжки для мебели имеет большое значение при сборке мебели.

Мебель корпусная предназначена в основном для хранения различных вещей. Поэтому при их сборке необходимо обеспечить прочность соединений. Лучше всего для этого подходит конфирматная стяжка. Это приспособление позволяет соединять детали под нужным углом. А благодаря просверленным с помощью специального сверла для мебельной стяжки евроотверстиям конфирмат обеспечивает качественную сборку корпусной мебели. Главный недостаток конфирматов – неэстетичный вид шляпок, которые хоть и остаются заподлицо, но все же очень заметны.

Эксцентриковая стяжка – еще один вид крепежа, используемый при сборке корпусной мебели. Используется там, где необходимо скрыть крепеж, например, на фасаде мебели. Основное преимущество эксцентриковых креплений – скрытая установка.

Высокая несущая способность обусловлена ​​конструкцией. Корпусная мебель представляет собой сборную конструкцию, состоящую из нескольких предметов мебели, которые соединены между собой. Это обуславливает необходимость использования межсекционной стяжки, которая предназначена для стягивания соседних предметов мебели.

Основное назначение мягкой мебели – комфортный отдых. Поэтому он должен быть удобным, практичным и служить долго. Крепления мягкой мебели с каретной стяжкой должны быть надежными и иметь эстетичный вид. В идеале он должен быть незаметен. Мебельный болт с вечной накидной гайкой отвечает всем этим требованиям. С такими металлическими креплениями мебель выдержит механические нагрузки, оказываемые на нее в процессе эксплуатации. Кроме того, полукруглая головка болта, немного выступающая над поверхностью деталей, будет совершенно незаметна под обивкой, особенно если на ней присутствует каретная стяжка.

Мебель встроенная предназначена для хранения вещей и предметов различного назначения. Очень часто такие конструкции состоят только из полок, установленных в нишах или вдоль стен. Поэтому лучшими креплениями для них могут служить конфирматы и мебельные уголки. Если конструкция встроенной мебели не предусматривает монтаж фасадов, в качестве креплений целесообразно использовать эксцентрики и минификсаторы. Эти крепления устанавливаются без сквозного сверления, что позволяет сохранить эстетичный вид конструкции.

Сегодня особой популярностью пользуется мебель, в которой отдельные детали выполнены из стеклянных полотен. Они довольно хрупкие, ведь крепления для мебели из стекла должны иметь большой запас прочности и естественно изготавливаться из других материалов. По этой причине для его стяжки лучше использовать специальные виды металлических креплений (хомуты, держатели) в комплекте с резиновыми прокладками. Для их установки используется не только сверление, но и крепление на клей.

Видео

Эксцентриковая стяжка – эстетичный и надежный способ соединения деталей

Для чего нужна эксцентриковая муфта? В настоящее время существует множество различных способов крепления и надежного соединения деталей, панелей из дерева, а также МДФ и ДСП. Однако каждый вид имеет особенности и отличия, а потому имеет достаточно специфический характер применения. Крепеж отличается внешним видом, жесткостью конструкции, допустимой грузоподъемностью и многими другими параметрами, которые необходимо учитывать.

Эксцентриковая стяжка широко применяется в тех случаях, когда обычные крепления не могут обеспечить требуемую эстетичность конструкции или необходимую прочность соединений деталей. Кроме того, эту застежку можно использовать при сборке и сборке высокой мебели, когда нет возможности использовать более традиционные стяжки и застежки.

Преимущества и недостатки

Эксцентриковая стяжка имеет следующие преимущества:

1. Добавление дополнительной жесткости готовому изделию.

2. Простота установки.

3. Возможна многократная комплектация изделий.

4. Эстетический вид (отсутствуют крепления на видимых частях конструкции).

Недостатки данного вида крепежа:

1. Эксцентриковая стяжка требует высокотехнологичного оборудования для изготовления составляющих ее элементов.

2. Высокая стоимость.

3. Во время эксплуатации возможно некоторое ослабление стяжки.

4. Для установки креплений требуются разные отверстия в трех плоскостях.

Эксцентриковая плита. Инструкция по установке

Этот процесс потребует определенной сноровки, а также минимума технического оснащения, состоящего из дрели и различных сверл, отвертки и линейки. На комплектующие крепления традиционно распространяется листовка-вкладыш с инструкцией фирмы-изготовителя.

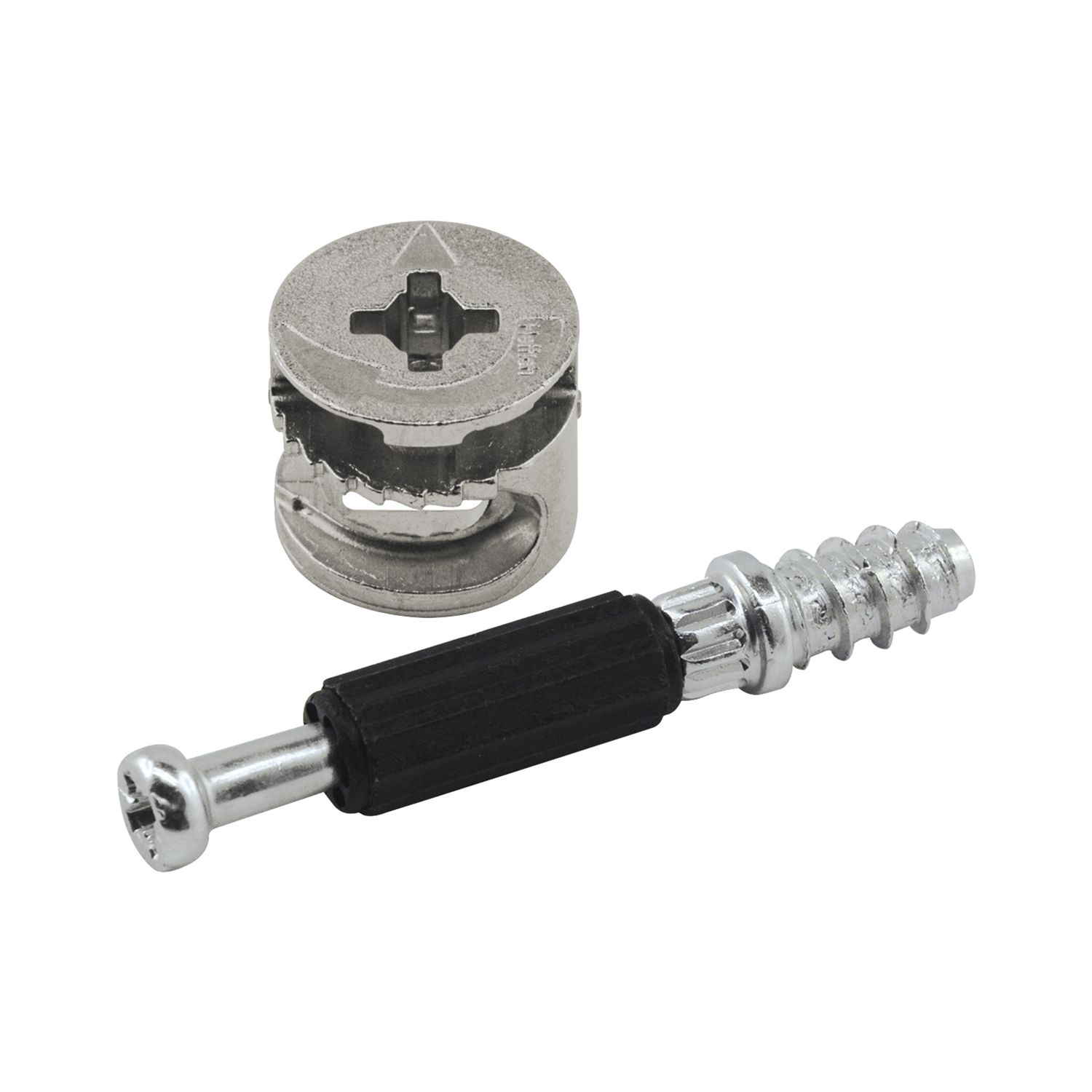

Конструктивно стяжка состоит из болта-стяжки и эксцентрика. Причем вторые неизменны, а первые делятся на два вида: одни вкручиваются в дюбель, предварительно вмонтированный в изделие, другие непосредственно контактируют с деталью. Болты разных типов имеют некоторые отличия во внешнем виде и характере резьбы.

Итак, монтаж эксцентриковой стяжки начинается с того, что необходимо просверлить необходимые отверстия. Так как на глаз глубину определить сложно, можно прибегнуть к следующему приему: отметить необходимую длину сверла изолентой. Он послужит не только визуальной отметкой, но и физическим фокусом, который не даст вам двигаться дальше. В любом случае сверлить отверстия нужно аккуратно, чтобы не «проколоть» панель насквозь. Затем забить пластиковые дюбели, конечно, если этого требует конструкция. Далее вкручиваем стяжные болты на определенную глубину и вставляем в отверстия эксцентрики.
