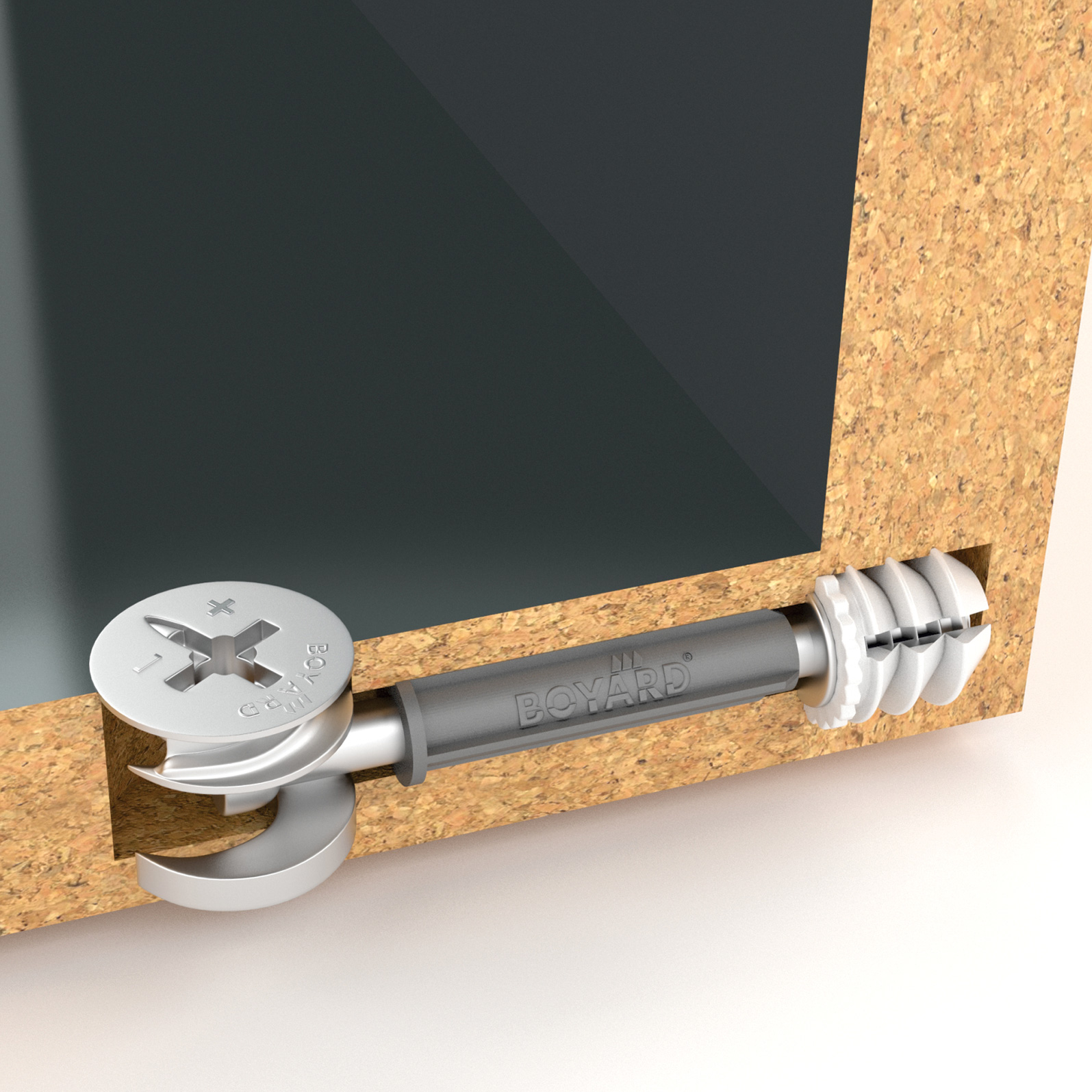

Эксцентриковая стяжка — это невидимый крепеж, позволяющий сохранить более целостный вид мебели. - Возможность многоразовой сборки мебели
Части мебели, скрепленные эксцентриковой стяжкой, можно разбирать и собирать несколько раз, в отличие от плитных материалов, соединенных, к примеру, при помощи конфирмата. В случае повторной сборки мебели с использованием конфирмата часто происходит разрушение отверстий в торце детали, куда устанавливается крепеж. Возможность многоразовой сборки актуальна для производителей, которые делают пробную сборку мебели на фабрике. Для потребителя эта опция актуальна в случае переездов. - Простой и быстрый монтаж
После установки элементов эксцентриковой стяжки в подготовленные отверстия, для соединения двух мебельных деталей вам понадобится только отвертка. - Повышенная прочность соединения
В отличие от простого крепежа, например, мебельных уголков, эксцентриковые стяжки обеспечивают более жесткое и прочное соединение элементов мебели между собой.
Если все детали стяжки установлены правильно, то эксцентрик крепко и надежно притягивает дюбель. Такое крепление гарантирует длительный срок эксплуатации мебели без разбалтывания деталей.
Если все детали стяжки установлены правильно, то эксцентрик крепко и надежно притягивает дюбель. Такое крепление гарантирует длительный срок эксплуатации мебели без разбалтывания деталей.Установка эксцентриковой стяжки
- 1 этап. Дюбель (или дюбель и футорка) устанавливается в подготовленное отверстие в пласти первой мебельной детали.
- 2 этап. При сборке мебели головка дюбеля должна пройти сквозь отверстие в торце второй мебельной детали и оказаться в центре отверстия, куда устанавливается эксцентрик.
- 3 этап. При повороте эксцентрика его внутренняя поверхность захватывает головку дюбеля и происходит прочное соединение двух деталей между собой.
2 — Дюбель
3 — Отверстие для установки эксцентрика
4 — Эксцентрик
Внимание!
При соединении мебели при помощи эксцентриковой стяжки крайне важна точность в подготовке всех отверстий под эксцентрик и дюбель.
Как правило, на мебельных фабриках сверление отверстий происходит на станках по заданным параметрам, поэтому проблем с монтажом не возникает.
Почему эксцентриковая стяжка используется не всегда?
- При монтаже мебели в домашних условиях или в ситуации небольшого мебельного производства не всегда возможно точно по размерам просверлить отверстия, что является необходимым условием при использовании эксцентриковых стяжек. Поэтому этот вид крепежа применяется в основном на фабриках и производствах, оснащенных станками.
- Стоимость эксцентриковой стяжки выше, чем стоимость более простых видов крепежа. Поэтому производители недорогой мебели часто выбирают альтернативные крепежные элементы, менее функциональные, но более доступные по цене.
Нажимая на кнопку «Отправить», я даю согласие на обработку персональных данных
Сайт boyard.biz использует cookie файлы, чтобы адаптировать предложения в соответствии с вашими потребностями и обеспечить максимальное удобство при взаимодействии с сайтом.
Узнать больше об использовании cookie файлов. Продолжая пользоваться сайтом, вы соглашаетесь с использованием cookie файлов.
шток стяжки — Строительство и ремонт
Содержание
Эксцентриковая стяжка мебельная установка, сборка мебели, инструкция
Мебельная эксцентриковая стяжка это один из видов крепежа применяемый при производстве мебели. Она позволяет скрыть места крепления деталей, что положительно сказывается на дизайне изделий. Другое достоинство эксцентриковой стяжки в том, что она позволяет многократно собирать и разбирать мебель без потери прочности соединений, например, при транспортировке. Однако при всех своих достоинствах она сложнее в установке, чем другие виды мебельного крепежа. Поэтому очень важно правильно выполнять все инструкции по установке приведенные в этой статье.
Содержание
Сборка мебели эксцентриковыми стяжками выполняется в следующей последовательности. Стяжка состоит из двух частей эксцентрик и шток.

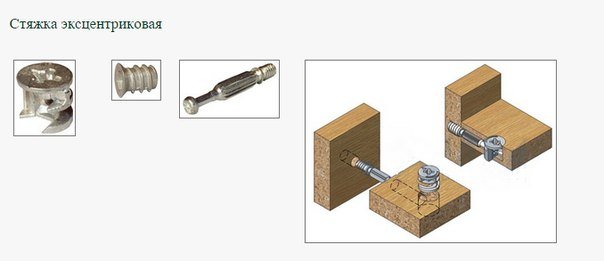

Принцип работы этого крепежа очень прост. В одну деталь закрепляется шток, в другую эксцентрик. Далее детали соединяются и поворачивают эксцентрик, который фиксирует детали. Сборка и разборка мебели с помощью эксцентриковых стяжек выполняется очень быстро и просто, что является большим достоинством этого типа крепежа.
Эксцентриковая стяжка может иметь различные размеры как штоков, так и эксцентрика. Самый распространенный это эксцентрик размером 15 мм. Шток может иметь размер 10, 26, 34 мм. Размер эксцентриковой стяжки выбирают из условий применения. Так для полок хорошо подойдет шток длиной 10 мм, а для соединения деталей мебели выбирают 26 или 34 мм.
Установка эксцентриковой стяжки
При соединении деталей эксцентриковой стяжкой важно строго соблюдать установочные размеры. Правильная установка стяжки обеспечит точное соединение деталей. Установочные размеры для всех видов эксцентриковых стяжек одинаковые за исключением размеров штока, о которых говорилось ранее.
При соединении деталей эксцентриковой стяжкой важно следить за положением штока относительно эксцентрика.
Если шток сильно закручен, то эксцентрик нельзя будет повернуть 180 градусов и соединение не закрепится, если шток не докручен, то плотно соединить детали эксцентриковой стяжкой не получится.
Разметка под эксцентриковую стяжку
Перед тем как приступить к изготовлению пазов под эксцентриковую стяжку необходимо сделать разметку. Разметку достаточно легко выполнить вручную с помощью линейки. Для этого удобно положить соединяемые детали друг на друга с небольшим смещением и сделать отметки под пазы.
Более удобным и точным способом разметки является применение специального шаблона. Шаблон для эксцентриковой стяжки позволяет точно разметить место установки и не наделать ошибок. Его можно приобрести готовый или сделать своими руками. Готовый шаблон позволяет размечать пазы для крепежа любого размера, что полностью перекрывает всю размерную цепь штоков.
Присадка под эксцентриковую стяжку
Присадка эксцентриковой стяжки — это самый сложный этап сборки мебели. Здесь важно точно выполнить все отверстия, так как от этого зависит качество соединения деталей.
Присадка выполняется с помощью трех режущих инструментов два сверла и фрезы. Отверстия под эксцентриковые стяжки могут быть сделаны с помощью дрели, шуруповерта или фрезера. Последний позволяет выполнить присадку с максимальной точностью.
Диаметр сверла под эксцентриковую стяжку выбирают исходя из размеров штока. Для большинства видов штоков диаметр сверла для закрепления штока в деталь составляет 5 мм (со стороны самореза). Для отверстия, через которое шток соединяется с эксцентриком 8 мм. Однако иногда попадается уменьшенный шток, в этом случае применяется сверло диаметром 6 мм для плотной посадки эксцентриковой стяжки.
Для установки эксцентрика применяется фреза. Фреза под эксцентриковую стяжку имеет и другое название сверло Форстнера. Для стандартного эксцентрика применяется сверло диаметром 15 мм. Такие размеры отверстия позволяют посадить эксцентрик точно без зазора, что положительно сказывается на прочность соединения деталей.
Сверление отверстий можно выполнять вручную или использовать готовый кондуктор для эксцентриковой стяжки.
Применение кондуктора позволяет сделать отверстия обычной дрелью очень точно. Однако часто приобрести кондуктор бывает сложно и приходится все отверстия выполнять с помощью обычной дрели. В этом случае сверло для эксцентриковой стяжки следует выбирать специальное для дерева. Оно отличается от сверл, которые обычно есть в каждом доме. Благодаря особой конструкции оно позволит правильно просверлить все отверстия.
С помощью мебельного кондуктора, показанного на рисунке выше, можно выполнить всю разметку и сделать все отверстия под эксцентриковую стяжку. Порядок работы с кондуктором следующий. Сначала кондуктор устанавливается на деталь и отмечается место паза под эксцентрик через соответствующее отверстие на кондукторе. Далее фрезой делают отверстие под эксцентрик. В соответствующее отверстие на кондукторе вставляют разметочный штифт. После чего устанавливают кондуктор на деталь и сверлят отверстие под шток эксцентрика. Так за несколько операций получается очень точная присадка под эксцентриковую стяжку.
Установка мебельного эксцентрика своими руками
Эксцентриковая стяжка (растексы, минификсы, эксцентриковый зажим – кто как называет) – это один из наиболее распространённых видов мебельного крепежа.
Минификсы хороши тем, что детали, стянутые с их помощью, можно многократно разбирать и собирать обратно, без потери жесткости, что не получилось бы при использовании конфирматов, где с каждой сборкой/разборкой крепление будет терять жесткость.
Минус у мебельного минификса только один – это кропотливая работа по его установке. Если не иметь дорогостоящего присадочного оборудования, для установки своими руками нужно очень тщательно разметить и точно просверлить три разных отверстия в трех разных плоскостях, что обычно занимает очень много сил и времени.
Данная работа не терпит оплошностей в разметке. Ведь отрегулировать соединение вы в итоге не сможете.
Так же его стоимость нельзя назвать совсем дешевой. Цена минификса обычно дороже конфирмата в 3-4 раза.
Поэтому ее стоит применять в самых необходимых случаях.
Где применяется
Эксцентриковый зажим используют в местах крепления деталей (Т- или Г-образных), соединение которых необходимо скрыть от посторонних глаз. Например, ими крепят:
- Столешницы компьютерных и других столов из ДСП
- Столешницы комодов
- Дно и крыши шкафов купе и другие детали, где нет возможности сверлить отверстия на лицевой части детали.
Установленный шток минификса эксцентрикового зажима полностью скрыт в теле ДСП, а видимым остается только эксцентрик, который устанавливают с внутренней стороны изделия.
Виды эксцентриковой стяжки
В зависимости от производителя, есть несколько модификаций минификса, в комплект которой входит:
- Шток (растекс)
- Эксцентрик (минификс)
- Пластиковая или металлическая втулка (в зависимости от производителя)
- Заглушка минификса (необязательно)
Так же существуют угловые (на шарнире) и двухсторонние стяжки.
Но для их использования нужно быть полным извращенцем, а так же хорошенько подумать, куда их можно применить. В наше время их практически перестали использовать из-за ненадобности.
Популярным сегодня остается эксцентриковый зажим, шток которого идет уже с резьбой под ДСП, без пластиковой втулки. То есть состоит только из двух частей: штока и эксцентрика.
Но, на всякий случай, в данной статье мы разберем монтаж двух видов этого крепежа — как с втулкой, так и без нее.
Инструкция по установке эксцентриковой стяжки (без втулки)
- Шуруповерт
- Фреза «Форстнера» 15 мм
- Сверло 7 мм (для тела штока)
- Сверло 5 мм или конфирматное (для вкручивания штока)
- Линейка, шило, карандаш
Стандартная толщина тела штока стяжки 6 мм, а длинна – 44 мм. Диаметр эксцентрика составляет 15 мм, а его глубина –12,5 мм. Фото эксцентрика и штока:
Как уже упоминалось выше, для установки минификса в соединяемых деталях нужно сделать три отверстия разного диаметра.
Итак, давайте приступим к сборке.
Для качественной сборки, чтобы ексцентрик захватил головку штока, она должна выглядывать на 6 мм:
Под вкручивание штока в ДСП делается отверстие сверлом 5 мм (или конфирматным), если это боковина, его центр должен располагаться на расстоянии 8 мм от края, глубиной 10-11 мм (шток должен вкручиваться плотно и до самого конца, по отметку, это видно на фото).
В другой детали делается разметка под два отверстия.
Первое — на расстоянии центра на 34 мм от края, под отверстие фрезой «Форстнера» диаметром 15 мм. Его глубина должна быть равной толщине эксцентрика (около 12 мм), чтобы эксцентрик вошел в деталь «заподлицо».
Второе отверстие делается в торце детали, строго по центру, сверлом 7 мм (на 1мм больше тела штока).

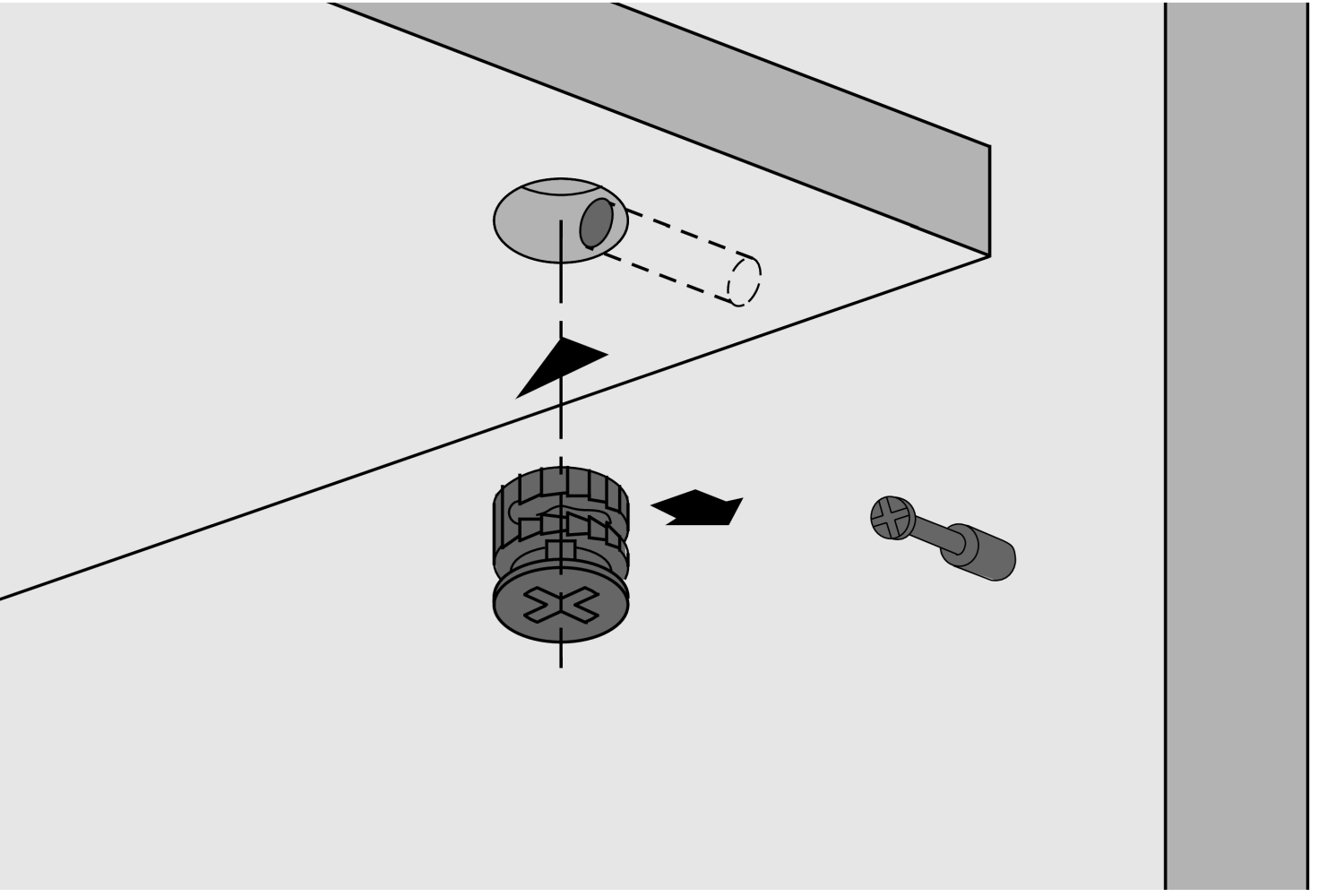

Далее, в отверстие 5 мм вкручивается шток эксцентрика, на него насаживается вторая деталь, и конструкция зажимается минификсом.
Установка стяжки с пластмассовой втулкой
Принцип сборки минификса со втулкой точно такой же, как и при установке металлического минификса, с единственным отличием – нужно другое отверстие под шток.
Делается оно сверлом 10 мм, далее с помощью клея ПВА в отверстие крепится пластиковая втулка, а все остальные этапы повторяются.
Как установить эксцентриковую стяжку?
Эксцентриковая стяжка относиться к категории соединительной фурнитуры. С ее помощью можно достичь идеально ровной поверхности любого полового покрытия.
Установка эксцентриковой стяжки достаточно простая, что позволяет выполнить это действие своими руками.
Эксцентриковая стяжка — что это такое?
Эксцентриковая стяжка состоит из частей фурнитуры, которую необходимо соединять с помощью специальных креплений. Эксцентриковая стяжка является наиболее экономичным вариантом, так как ее можно использовать несколько раз.
Она характеризуется прочностью, надежностью и высоким уровнем износоустойчивости, что значительно продляет срок ее эксплуатации.

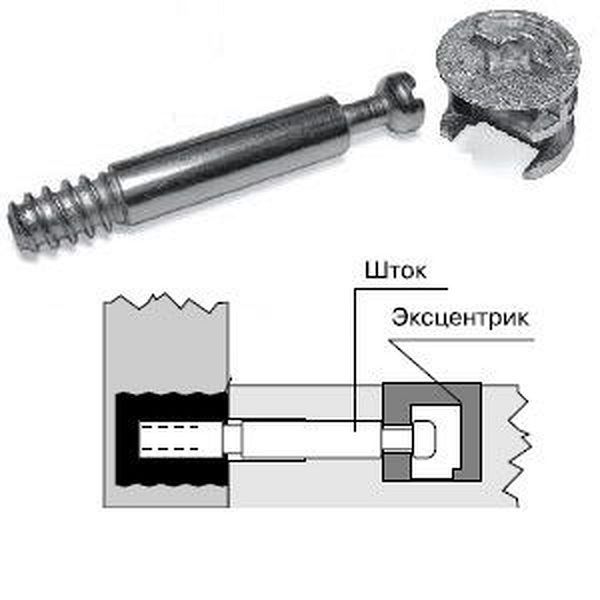

Эксцентриковая стяжка состоит из стока, который имеет т-образную головку, и специального фиксатора, который называется эксцентриком.
Эксцентрик может иметь различный диаметр:
- 12 миллиметров;
- 15 миллиметров;
- 25 миллиметров.
Эксцентриковая стяжка характеризуется невидимостью с внешней ее стороны, что предоставляет массу удобств во время ее использования. Благодаря использованию минфикса количество использованных изделий значительно сокращается.
В состав эксцентриковой стяжки входит цилиндр. Его установка производиться в специальное отверстие, которое находиться в детали. Данную деталь необходимо присоединить к основной части стяжки.
Также эксцентриковая стяжка состоит из заглушки, с помощью которой торцевая поверхность эксцентрика закрывается.
Как крепить эксцентриковую стяжку?
Крепление эксцентриковой стяжки производиться с помощью сверла, фрезы, линейки, шуруповерта, шила и карандаша. В деталях, которые предназначаются для соединения, делаются три отверстия.
Все эти отверстия должны иметь разные размеры. Далее необходимо сделать отверстие на 5 миллиметров.
С этой целью используется сверло.
В другой детали делается также два отверстия. С этой целью используется фреза. Толщина отверстия должна полностью соответствовать толщине эксцентрика. Это обеспечит его максимально точное вхождение. В торце детали с помощью сверла необходимо сделать еще одно отверстие.
На последнем этапе необходимо вкрутить шток эксцентрика. На данное приспособление насаживается вторая деталь. С помощью минификса данная конструкция зажимается.
Также можно собрать минфикс с пластмассовой втулкой. Данное действие производиться аналогично установке минфикса из металла.
Как пользоваться эксцентриковой стяжкой?
С помощью эксцентриковой стяжки осуществляется соединение различных деталей. Используется эксцентриковая стяжка для крепления столешниц различных столов, комодов, шкафов и т.д.
Для использования этого вида стяжки необходимо просверлить два отверстия в верхней части ножки мебели. Производиться это действие с целью установки фиксаторов.
На торцевой части мебели необходимо также просверлить аналогичные отверстия. Благодаря этому действию можно получить сквозной канал.
Аналогичные отверстия необходимо просверлить в столешнице, в которые вкручивается шток, имеющий т-образную головку. Ножку мебели необходимо приложить к столешнице так, чтобы их отверстия совпадали.
Далее необходимо просунуть через этот канал шток. Заключительным этапом является прокручивание эксцентрика. Делается это по часовой стрелке. Эксцентриковая стяжка является достаточно качественным креплением, которое широко используется для мебели.
Для чего нужна стяжка пола? – ответ на вопрос смотрите здесь
При выполнении этого вида стяжки необходимо максимально точно располагать отверстия в деталях. Благодаря этому шток стяжки и эксцентрик располагается максимально правильно. В противном случае можно испортить, как дверной замок, так и само изделие.
А также смотрите полезный видео материал об эксцентриковой стяжке:
Как уже упоминалось выше, для установки эксцентриковой стяжки в соединяемых деталях нужно сделать три отверстия разного диаметра.
Особенности эксцентриковой мебельной стяжки, правила установки
При производстве мебели используются разного вида крепежи, которые обеспечивают надежность и долговечность конструкции. Наиболее распространенной в последнее время стала стяжка эксцентриковая мебельная. Также она известна под названиями «минификс» или «растекс». Стяжка эксцентриковая позволяет скреплять элементы под разными углами, собирать и разбирать изделия несколько раз. Мебель, собранная с использованием такого элемента, невероятно прочная.
Сфера применения
Мебельные крепежи применяются для соединений Г-образного и Т-образного вида. Минификсы востребованы при сборке тумб, столов, комодов. Они соединяют крышки и днища шкафов, также столешницы компьютерных и обеденных столов, тумбочек и комодов. Кроме того, с помощью эксцентриковых стяжек для мебели скрепляют детали, где нет возможности просверлить отверстия. Для горизонтальных элементов, например, полок, удобнее использовать пластиковые стяжки.
Громоздкие конструкции собирают при помощи усиленных эксцентриков. Такие крепежи помещены в корпус и содержат дополнительную футорку.
Соединение мебели происходит таким образом, что минификсы остаются практически незаметными. Их можно увидеть только с внутренней стороны изделия. Этот момент можно считать достоинством данного вида креплений, так как они не портят внешний вид мебели. Эксцентриковая стяжка делает сборку изделий простой, быстрой, а также дополнительно придает жесткости всей конструкции.
Материалы и комплектация
Эксцентриковая стяжка состоит из 3 элементов: стойки, эксцентрика и выполняющей роль гайки футорки. Существует несколько типов крепежей, которые можно разделить на группы в зависимости от материала их изготовления, длины стойки, диаметру, размеру, виду крепления самореза и футорки.
Если мебель часто разбираете и собираете, такой вид крепежа станет лучшим вариантом. Он идеально подходит для изделий из ДСП и ЛДСП.
Эксцентриковая стяжка мебельная бывает металлической или пластмассовой.
Материал зависит от сферы применения предметов интерьера. Например, при сборке кухонных гарнитуров используются металлические крепления, а для небольших предметов подойдут пластмассовые. Стойки могут быть короткими до 38 мм и длинными – до 58 мм. Встречаются минификсы диаметром 12, 15 и 25 мм. Детали диаметром 15 мм являются наиболее распространенными. Для последних, самых больших, предусмотрены специальные заглушки из полимерного материала. Размеры стяжек бывают следующие: 5х50, 7х50, 7х70 мм. Это позволяет использовать их при сборке практически любого вида мебели.
В отличие от саморезов, эксцентрики позволяют скреплять элементы под разными углами. Наиболее часто стяжки применяются для соединения деталей под 90, 135, 180 градусов. В зависимости от вида соединения, типы крепления бывают следующие: саморез и винт. Производители выпускают крепежи разной комплектации. В состав могут входить:
Эксцентриковая стяжка
Стяжки: Зажимы, растексы, минификсы – двусторонний вид крепежа для мебели.
Эти названия используются для одной группы элементов – шток эксцентрика. Их удобно использовать для мебели потому, что при многоразовой разборке и сборке крепление не теряет свою жесткость.
Эксцентриковая стяжка для мебели
Используется для крепления Г-образных или Т-образных деталей: столешниц столов из ДСП, комодов, крыши и дна шкафов-купе. Она может применяться везде, где невозможно просверлить отверстие с лицевой стороны детали.
Шток эксцентрика двусторонний полностью незаметен. Он скрывается в теле плиты ДСП. Видна только стяжка эксцентрик, установленная с внутренней стороны мебели.
Наш интернет-магазин предлагает востребованные мебельные детали и фурнитуру для предприятий, занимающихся ее производством, сборкой и ремонтом. Воспользовавшись каталогом продукции, вы сможете выгодно купить эксцентриковую стяжку для установки мебели. Специалисты проконсультируют вас и помогут выбрать подходящую деталь из ассортимента. Данный способ крепежа ДСП плит разной формы гарантирует качественную и надежную сборку и длительную эксплуатацию изделий.
У нас вы можете купить мебельные стяжки эксцентриковые необходимого диаметра, как оптом, так и в розницу.
Шток стяжки конической D10, 35 мм
Данный товар недоступен
для заказа
в вашем регионе
- Для толщины плиты, мм
- 16, 18, 22, 25
- Диаметр корпуса стяжки, мм
- 10
- Производитель
- Permo (Италия)
- Единица измерения
- шт
Используется с футорками.
Типы и размеры бит (насадок)
КОМПЛЕКТУЮЩИЕ, НЕОБХОДИМЫЕ ДЛЯ УСТАНОВКИ:
Футорка пластиковая D10, М6 Х 11
Данный товар недоступен
для заказа
в вашем регионе
Футорка пластик D8, М6 Х 11
Данный товар недоступен
для заказа
в вашем регионе
Футорка пластиковая D10, М6 Х 11
Данный товар недоступен
для заказа
в вашем регионе
Футорка металлическая с распорным шариком M6
Данный товар недоступен
для заказа
в вашем регионе
Футорка пластиковая D8, М6 Х 11 (1000 шт.
)Данный товар недоступен
для заказа
в вашем регионе
Футорка металлическая D8, М6 Х 13
Данный товар недоступен
для заказа
в вашем регионе
Футорка распорная металлическая без шарика, М6 Х 12
Данный товар недоступен
для заказа
в вашем регионе
Футорка металлическая D8, М6 Х 17
Данный товар недоступен
для заказа
в вашем регионе
- мобильный
каталог
Ваше сообщение успешно отправлено.
Мы свяжемся с вами как можно скорее.
Ваше сообщение успешно отправлено.
Мы свяжемся с вами как можно скорее.
Спасибо! Ваше сообщение успешно отправлено.
Спасибо. Ваше сообщение отправлено менеджеру.
TRIO Шток стяжки конической
Данный товар недоступен
для заказа
в вашем регионе
- Для толщины плиты, мм
- 16, 18, 25
- Диаметр корпуса стяжки, мм
- 15
- Производитель
- Permo (Италия)
- Единица измерения
- шт
Используется с футорками.
Типы и размеры бит (насадок)
КОМПЛЕКТУЮЩИЕ, НЕОБХОДИМЫЕ ДЛЯ УСТАНОВКИ:
Футорка пластиковая D10, М6 Х 11
Данный товар недоступен
для заказа
в вашем регионе
Футорка пластик D8, М6 Х 11
Данный товар недоступен
для заказа
в вашем регионе
Футорка пластиковая D10, М6 Х 11
Данный товар недоступен
для заказа
в вашем регионе
Футорка металлическая с распорным шариком M6
Данный товар недоступен
для заказа
в вашем регионе
Футорка пластиковая D8, М6 Х 11 (1000 шт.)
Данный товар недоступен
для заказа
в вашем регионе
Футорка металлическая D8, М6 Х 13
Данный товар недоступен
для заказа
в вашем регионе
Футорка распорная металлическая без шарика, М6 Х 12
Данный товар недоступен
для заказа
в вашем регионе
Футорка металлическая D8, М6 Х 17
Данный товар недоступен
для заказа
в вашем регионе
- мобильный
каталог
Ваше сообщение успешно отправлено.
Мы свяжемся с вами как можно скорее.
Ваше сообщение успешно отправлено.
Мы свяжемся с вами как можно скорее.
Спасибо! Ваше сообщение успешно отправлено.
Спасибо. Ваше сообщение отправлено менеджеру.
Шток стяжки конической D10, 35 мм, TF02/Z01
Количество товара на складе — Неограниченное количество
Единицы измерения: шт
Технические характеристики
- Длина, мм — 35.00
- Ширина, мм — 0.00
- Высота, мм — 0.00
- Вес, кг — 0.01
- D устан.отв, мм — 10.00
- Цвет — оцинкованный
- Склад. программа — стандарт
- Материал — металл
Не забудьте купить
Вся текстовая информация и графические изображения, находящиеся на сайте wewatt.ru (далее Сайт), являются собственностью ООО «Комплект Дизайн».
Перепечатка, воспроизведение в любой форме, распространение, в том числе в переводе, любых материалов с Сайта возможны только с письменного разрешения ООО «Комплект Дизайн».
При использовании документов и связанных с ними графических изображений, расположенных на Сайте необходимо соблюдать следующие требования:
- указывать, что авторские права принадлежат ООО «Комплект Дизайн»;
- при перепечатке материалов ссылаться на Сайт, как на источник публикации, и указать иные источники информации, упомянутые в материале. Если материалы размещаются в Интернете, то необходимо сделать ссылку на Сайт;
- документы и связанные с ними графические изображения, расположенные на Сайте, могут быть использованы только в информационных, некоммерческих или личных целях;
- никакие документы и связанные с ними графические изображения, расположенные на Сайте, не должны изменяться никаким способом;
- никакие графические изображения, расположенные на Сайте, не должны использоваться отдельно от сопровождающего их текста.
Общество с ограниченной ответственностью «Комплект Дизайн»
(ООО «Комплект Дизайн»)
ИНН 7731542643
КПП 772401001
ОГРН 1067746552367
Р/сч 40702810738060052451 в Московском банке Сбербанка России ПАО
Кор.
сч. 30101810400000000225
БИК 044525225
ОКВЭД: 51.54.1
ОКПО 95497428
Юридический адрес: 115404, Москва ул. 6-я Радиальная, д.17,стр.1
Фактический адрес: 115404, Москва ул. 6-я Радиальная, д.17,стр.1
Шток стяжки конической ВО32
С этим товаром покупают
Цена за: шт
Артикул: TF18
Наличие:
Северо-Енисейская (Красноярск)
Доставка по всей России и СНГ
Стяжка коническая
Деталь, обеспечивающая прочность мебельной конструкции за счет потайного крепления, называется конической стяжкой для мебели. Она представляет собой стальную или цинковую сборно-разборную фурнитуру, состоящую из таких элементов, как:
корпус,
шток,
винт, имеющий конический наконечник.
Такой крепеж гарантирует действительно надежный и крепкий способ стяжки: винт попадает в специальное углубление в штоке. Однако для сборки мебели с помощью данного вида фурнитуры необходимо точно отслеживать положение как штока, так и винтовой части стяжки.
Перед заказом мерного товара (метры, килограммы и т.п.) проконсультируйтесь с нашими специалистами. Отпуск мерного товара возможен с погрешностью 2-3 см. и/или 3-5 гр. Перед оплатой товара дождитесь звонка оператора, остатки могут отличаться.
Также ознакомьтесь со списком товаров, запрещенных к пересылке
- Комментарии
Доставка по Красноярску и России
Доставка по Красноярску:
— При заказе от 5 000 р. доставка бесплатно в будний день с 10 до 18 (кроме крупногабаритных/тяжелых заказов) для физических лиц;
— При заказах менее 5 000 р. доставка оплачивается отдельно, 200—700 р. в зависимости от района города;
— Доставка осуществляется в течении 2-х рабочих дней с момента подтверждения заказа.
Доставка по России:
— Почта России;
— EMS и другие компании экспресс доставки;
— транспортные компании;
— доставка осуществляется только из КрасноЯрска (из КрасноДара доставка не осуществляется, возможно только приобретение товара в самом магазине).
Шток стяжки
151A06430DZ
Шток-евровинт для стяжки эксцентриковой, отделка цинк (за 100 штук)
Технические характеристики:
- [email protected]
- +7 495 974-62-85, +7 495 785-11-41 – Москва и МО
- +7 495 134-42-64, доб.1 – Юг (ЛК Молоково)
- +7 495 134-42-64, доб.2 – Мытищи
- +7 495 134-42-64, доб.3 – Одинцово
Нашли ошибку на странице?
Выделите ее и нажмите клавиши Ctrl+Enter.
Все права защищены, копирование материала только с личного разрешения компании.
© 1993-2019 «MAKMART» — мебельная фурнитура, петли мебельные, направляющие для ящиков
Помогла ли вам статья?
Прогиб эксцентриковой связи — 1173 слова
Лучшее эссе
- 1173 слов
- 5 страниц
Открыть документ
Открыть документ
1173 Слова
Грамматика
ПлагиатПисьмо
Оценка
Прогиб эксцентриковой связи
Faizzuddin Bin Ngah
Yeong Wilson
Wyman Kang Eng Kian
Andreas Tanuwijaya
Yap Si Yu
Инженерная школа
Университетский колледж Тейлора Малайзия
17 апреля 2010
Отклонение эксцентриковой связи
Реферат 3
1.
Эксперимент Дизайн 3 1.1 Метод 3 2.1 Результат 4
2.2 Обсуждение 5
3. Выводы и рекомендации 6
Список литературы 6
* РЕФЕРАТ
Этот эксперимент проводится для расчета поперечного изгиба анкера и сравнения его с теоретическим ценности. В этом эксперименте даны две теоретические формулы: метод простой теории и точная формула. Путем сравнения значений можно найти адекватный метод расчета прогиба тяги. кроме того, для метода простой теории принята 10% погрешность, чтобы он стал адекватным. * 1.0 Схема эксперимента
Рисунок [ 1 ]: Устройство эксцентриковой стяжки
* * 1.1 Метод * В этом эксперименте используется метод измерения манометра в центре устройства эксцентриковой стяжки. Это даст количество делений и умножит его на 0,01, чтобы получить измерение, поскольку одно деление равно 0,01 мм. Произведение представляет собой прогиб тяги, Δ. После этого Δ также будет рассчитываться по формуле упрощенной теории и по точной формуле.
* * 2.0 РЕЗУЛЬТАТЫ И ОБСУЖДЕНИЯ 2.1
Ссылки: деформация твердых тел и конструкционных материалов, 3-е издание, Оксфорд: Butterworth Heinemann, 1997,
стр. 64, 78-79.
[2] Дж. Кейс, Л. Чилвер и C.T.F. Росс, Сопротивление материалов: с введением в конечный элемент
метод, 3-е изд., Лондон: Арнольд, 1993, стр. 242-246.
Продолжить чтение
Вы также можете найти эти документы полезными
Мощные эссе
Отчет об асимметричном изгибе обновлен
- 1440 слов
- 16 страниц
Отчет об асимметричном изгибе Обновлен
3.
Значения главных вторых моментов площади сечения по опыту и по теоретическим расчетам.…- 1440 слов
- 16 страниц
Мощные эссе
Подробнее
Удовлетворительные эссе
физика
- 326 слов
- 2 страницы
физика
3. С помощью транспортира измерьте точный угол между струнами. Запишите угол и силу (показание шкалы) в таблицу. Также измерьте соответствующие стороны треугольников и вычислите углы тригонометрически.…
- 326 слов
- 2 страницы
Удовлетворительные эссе
Подробнее
Удовлетворительные эссе
Форсирует контекстно-богатые проблемы
- 2277 слов
- 6 страниц
Форсирует контекстно-богатые проблемы
2.
- 2277 слов
- 6 страниц
Удовлетворительные эссе
Подробнее
Мощные эссе
Изгибающие моменты в свободно опертой балке
- 1818 слов
- 7 страниц
Изгибающие моменты в свободно опертой балке
Изгибающий момент — это вращательная сила, которая возникает, когда сила приложена в любом месте вдали от любой точки перпендикулярно.
Изгибающий момент возникает, когда к системе прикладывается момент, так что система изгибается. Согласно Хиббелеру, балки развивают различную внутреннюю поперечную силу и изгибающий момент от одной точки к другой вдоль оси балки из-за приложенных нагрузок. Эксперименты с изгибающим моментом могут варьироваться в зависимости от экспериментов. Момент рассчитывается и измеряется как сила, умноженная на расстояние силы, приложенной к точке поворота. В результате изгибающий момент будет иметь единицу измерения в ньютон-метрах (Нм).…- 1818 слов
- 7 страниц
Мощные эссе
Подробнее
Лучшие эссе
Гибка алюминиевой балки
- 1242 Слова
- 5 страниц
Гибка алюминиевой балки
Этот эксперимент состоял из симметричного и несимметричного изгиба.
Для симметричного изгиба соответствующая теория выглядит следующим образом:…- 1242 Слова
- 5 страниц
Лучшие эссе
Подробнее
Мощные эссе
Изгиб балки и наложение
- 2138 слов
- 9 страниц
Изгиб балки и наложение
Исследование изгиба балки и суперпозиции. Возможность анализа изгиба балок является важным инструментом для всех инженеров. Используя математику и свойства материалов, инженеры могут рассчитать структурную деформацию, тем самым проверяя пригодность конструкции для использования.
В этом эксперименте свободно опертая алюминиевая балка нагружается точечными силами в трех различных случаях. Часовой датчик расположен в середине балки для измерения отклонения. Результаты сложного расположения сил можно вывести путем наложения более простых случаев. Суперпозиция возможна только тогда, когда реакция структуры является линейной, т.е. когда прогиб прямо пропорционален приложенной нагрузке. Также будут сравнены экспериментальные и теоретические отклонения балки и получена процентная погрешность. В этом исследовании было проведено второе испытание, демонстрирующее влияние 2-го момента площади, также известного как второй момент инерции, на несущую способность балки. Результаты теста 1 показывают, что можно вывести отклонение балки при нагружении точечными силами путем наложения. Результаты теста 2 показывают, что на прогиб балки большое влияние оказывает ее момент инерции, т. е. при большем значении инерции прогиб меньше.…- 2138 слов
- 9 страниц
Мощные эссе
Подробнее
Удовлетворительные эссе
ENGR 2230U: Назначение статики
- 262 слова
- 2 страницы
ENGR 2230U: Назначение статики
1.
Определить величину реакции на балку в точках А и В на рис. 1. Толщиной балки пренебречь. (5-11). 2. Определить натяжение троса, а также горизонтальную и вертикальную составляющие реакции штифта А на рис. 2. Шкив в точке D не имеет трения, а цилиндр весит 80 фунтов (5-18)…- 262 слова
- 2 страницы
Удовлетворительные эссе
Подробнее
Удовлетворительные эссе
AP Physics Slinky Lab
- 468 слов
- 4 страницы
AP Physics Slinky Lab
1. Массу первого слинки взвешивали на весах, а его натяжение измеряли с помощью…
- 468 слов
- 4 страницы
Удовлетворительные эссе
Подробнее
Мощные эссе
Механические испытания материалов
- 3265 слов
- 14 страниц
Механические испытания материалов
Основа материаловедения лежит в характеристике свойств материала.
Среди этих свойств наибольший интерес представляет прочность материалов, являющаяся основным требованием для любого вида строительства. Эта лабораторная работа направлена на описание прочности отожженной и холоднокатаной стали 1045, алюминия 2024-T4 и чугуна посредством испытаний на растяжение. Это включает характеристику пределов текучести, модуля упругости, предела прочности при растяжении и прочности на излом для каждого материала. Особое внимание уделяется упругопластической деформации с точки зрения пластичности и тому, как температура и усталость могут повлиять на этот переход. Эластичный и пластичный…- 3265 слов
- 14 страниц
Мощные эссе
Подробнее
Лучшие эссе
Отчет лаборатории материалов
- 1581 слов
- 7 страниц
Отчет лаборатории материалов
Библиография: Dowling NE (2007) Mechanical Behavior of Materials 3 Ed.
Пирсон Прентис-Холл: Нью-Джерси. Бребурге Б. (1999) Трещины и изломы. Академическая пресса: Калифорния. Гросс Д. и Силинг Т. (2006) Механика разрушения с введением в микромеханику. Спрингер: Берлин. th Callister WD (2007) Материаловедение и инженерия, 7 изд. John Wiley and Sons, Inc.: Йорк.…- 1581 слов
- 7 страниц
Лучшие эссе
Подробнее
Хорошие эссе
Лаборатория 5: тяжелая атлетика
- 622 слова
- 3 страницы
Лаборатория 5: тяжелая атлетика
Затем мы оцениваем угол каждой руки, действующей на стержень, примерно в 60 градусов.
Мы тогда…- 622 Слова
- 3 страницы
Хорошие эссе
Подробнее
Лучшие эссе
Лабораторный отчет_ Springs
- 1193 Слова
- 5 страниц
Лабораторный отчет_ Springs
Процедура этой лабораторной работы состоит из трех частей. В первой части мы начали с измерения начального положения подвески массы с 200 г от пружины, прикрепленной к опорной стойке. Затем записывали данные о положении и массе для каждого 100-граммового груза, который добавляли к подвеске, до общего веса 700 граммов.
Данные регистрировались снова с удалением каждой 100-граммовой гири для целей неопределенности. Данные были введены в графическом анализе, и был создан график зависимости смещения от силы упругости.…- 1193 Слова
- 5 страниц
Лучшие эссе
Подробнее
Хорошие эссе
Учебный план Весна 2013
- 638 слов
- 3 страницы
Учебный план Весна 2013
Описание курса: Важные механические свойства материаловедения, такие как предел текучести и вязкость разрушения экспериментально…
- 638 слов
- 3 страницы
Хорошие эссе
Подробнее
Лучшие эссе
Руководства по решениям для электронных книг и банки тестов для учебников
- 19238 слов
- 77 страниц
Руководства по решениям для электронных книг и банки тестов для учебников
Первый курс метода конечных элементов Дэрила Л.
Логана 5 Руководство по решению для инструктора…- 19238 Слова
- 77 страниц
Лучшие эссе
Подробнее
Хорошие эссе
Отчет лаборатории физики Ap — Pendulum
- 740 слов
- 3 страницы
Отчет лаборатории физики Ap — Pendulum
3. Измерьте расстояние от вершины опоры до груза, прикрепленного к струне. (мы использовали 10 разных расстояний)…
- 740 слов
- 3 страницы
Хорошие эссе
Подробнее
Значения главных вторых моментов площади сечения по опыту и по теоретическим расчетам.…
Изгибающий момент возникает, когда к системе прикладывается момент, так что система изгибается. Согласно Хиббелеру, балки развивают различную внутреннюю поперечную силу и изгибающий момент от одной точки к другой вдоль оси балки из-за приложенных нагрузок. Эксперименты с изгибающим моментом могут варьироваться в зависимости от экспериментов. Момент рассчитывается и измеряется как сила, умноженная на расстояние силы, приложенной к точке поворота. В результате изгибающий момент будет иметь единицу измерения в ньютон-метрах (Нм).…
Для симметричного изгиба соответствующая теория выглядит следующим образом:…
В этом эксперименте свободно опертая алюминиевая балка нагружается точечными силами в трех различных случаях. Часовой датчик расположен в середине балки для измерения отклонения. Результаты сложного расположения сил можно вывести путем наложения более простых случаев. Суперпозиция возможна только тогда, когда реакция структуры является линейной, т.е. когда прогиб прямо пропорционален приложенной нагрузке. Также будут сравнены экспериментальные и теоретические отклонения балки и получена процентная погрешность. В этом исследовании было проведено второе испытание, демонстрирующее влияние 2-го момента площади, также известного как второй момент инерции, на несущую способность балки. Результаты теста 1 показывают, что можно вывести отклонение балки при нагружении точечными силами путем наложения. Результаты теста 2 показывают, что на прогиб балки большое влияние оказывает ее момент инерции, т. е. при большем значении инерции прогиб меньше.…
Определить величину реакции на балку в точках А и В на рис. 1. Толщиной балки пренебречь. (5-11). 2. Определить натяжение троса, а также горизонтальную и вертикальную составляющие реакции штифта А на рис. 2. Шкив в точке D не имеет трения, а цилиндр весит 80 фунтов (5-18)…
Среди этих свойств наибольший интерес представляет прочность материалов, являющаяся основным требованием для любого вида строительства. Эта лабораторная работа направлена на описание прочности отожженной и холоднокатаной стали 1045, алюминия 2024-T4 и чугуна посредством испытаний на растяжение. Это включает характеристику пределов текучести, модуля упругости, предела прочности при растяжении и прочности на излом для каждого материала. Особое внимание уделяется упругопластической деформации с точки зрения пластичности и тому, как температура и усталость могут повлиять на этот переход. Эластичный и пластичный…
Пирсон Прентис-Холл: Нью-Джерси. Бребурге Б. (1999) Трещины и изломы. Академическая пресса: Калифорния. Гросс Д. и Силинг Т. (2006) Механика разрушения с введением в микромеханику. Спрингер: Берлин. th Callister WD (2007) Материаловедение и инженерия, 7 изд. John Wiley and Sons, Inc.: Йорк.…
Мы тогда…
Данные регистрировались снова с удалением каждой 100-граммовой гири для целей неопределенности. Данные были введены в графическом анализе, и был создан график зависимости смещения от силы упругости.…
Логана 5 Руководство по решению для инструктора…Похожие темы
- Луч
- Теория
- Наука
- Эксперимент
- Научный метод
Gale Apps — Технические трудности
Приложение, к которому вы пытаетесь получить доступ, в настоящее время недоступно.
Приносим свои извинения за доставленные неудобства. Повторите попытку через несколько секунд.
Если проблемы с доступом сохраняются, обратитесь за помощью в наш отдел технической поддержки по телефону 1-800-877-4253. Еще раз спасибо, что выбрали Gale, обучающую компанию Cengage.
org.springframework.remoting.RemoteAccessException: невозможно получить доступ к удаленной службе [authorizationService@theBLISAuthorizationService]; вложенным исключением является com.zeroc.Ice.UnknownException
unknown = «java.lang.IndexOutOfBoundsException: индекс 0 выходит за границы для длины 0
в java.base/jdk.internal.util.Preconditions.outOfBounds(Preconditions.java:64)
в java.base/jdk.internal.util.Preconditions.outOfBoundsCheckIndex(Preconditions.java:70)
в java.base/jdk.internal.util.Preconditions.checkIndex(Preconditions.java:266)
в java.base/java.util.Objects.checkIndex(Objects.java:359)
в java.base/java.util.
ArrayList.get(ArrayList.java:427)
в com.gale.blis.data.subscription.dao.LazyUserSessionDataLoaderStoredProcedure.populateSessionProperties(LazyUserSessionDataLoaderStoredProcedure.java:60)
в com.gale.blis.data.subscription.dao.LazyUserSessionDataLoaderStoredProcedure.reQuery(LazyUserSessionDataLoaderStoredProcedure.java:53)
в com.gale.blis.data.model.session.UserGroupEntitlementsManager.reinitializeUserGroupEntitlements(UserGroupEntitlementsManager.java:30)
в com.gale.blis.data.model.session.UserGroupSessionManager.getUserGroupEntitlements(UserGroupSessionManager.java:17)
в com.gale.blis.api.authorize.contentmodulefetchers.CrossSearchProductContentModuleFetcher.getProductSubscriptionCriteria(CrossSearchProductContentModuleFetcher.java:246)
на com.gale.blis.api.authorize.contentmodulefetchers.CrossSearchProductContentModuleFetcher.getSubscribedCrossSearchProductsForUser(CrossSearchProductContentModuleFetcher.
java:70)
на com.gale.blis.api.authorize.contentmodulefetchers.CrossSearchProductContentModuleFetcher.getAvailableContentModulesForProduct(CrossSearchProductContentModuleFetcher.java:51)
на com.gale.blis.api.authorize.strategy.productentry.strategy.AbstractProductEntryAuthorizer.getContentModules(AbstractProductEntryAuthorizer.java:130)
на com.gale.blis.api.authorize.strategy.productentry.strategy.CrossSearchProductEntryAuthorizer.isAuthorized(CrossSearchProductEntryAuthorizer.java:83)
на com.gale.blis.api.authorize.strategy.productentry.strategy.CrossSearchProductEntryAuthorizer.authorizeProductEntry(CrossSearchProductEntryAuthorizer.java:45)
на com.gale.blis.api.authorize.strategy.ProductEntryAuthorizer.authorize(ProductEntryAuthorizer.java:31)
в com.gale.blis.api.BLISAuthorizationServiceImpl.authorize_aroundBody0(BLISAuthorizationServiceImpl.java:57)
на com.gale.blis.api.BLISAuthorizationServiceImpl.
authorize_aroundBody1$advice(BLISAuthorizationServiceImpl.java:61)
на com.gale.blis.api.BLISAuthorizationServiceImpl.authorize(BLISAuthorizationServiceImpl.java:1)
в com.gale.blis.auth.AuthorizationService._iceD_authorize(AuthorizationService.java:97)
в com.gale.blis.auth.AuthorizationService._iceDispatch(AuthorizationService.java:406)
в com.zeroc.IceInternal.Incoming.invoke(Incoming.java:221)
в com.zeroc.Ice.ConnectionI.invokeAll(ConnectionI.java:2706)
на com.zeroc.Ice.ConnectionI.dispatch(ConnectionI.java:1292)
в com.zeroc.Ice.ConnectionI.message(ConnectionI.java:1203)
в com.zeroc.IceInternal.ThreadPool.run(ThreadPool.java:412)
в com.zeroc.IceInternal.ThreadPool.access$500(ThreadPool.java:7)
в com.zeroc.IceInternal.ThreadPool$EventHandlerThread.run(ThreadPool.java:781)
на java.base/java.lang.Thread.run(Thread.java:833)
»
org.
springframework.remoting.ice.IceClientInterceptor.convertIceAccessException(IceClientInterceptor.java:348)
org.springframework.remoting.ice.IceClientInterceptor.invoke(IceClientInterceptor.java:310)
org.springframework.remoting.ice.MonitoringIceProxyFactoryBean.invoke(MonitoringIceProxyFactoryBean.java:71)
org.springframework.aop.framework.ReflectiveMethodInvocation.proceed(ReflectiveMethodInvocation.java:186)
org.springframework.aop.framework.JdkDynamicAopProxy.invoke(JdkDynamicAopProxy.java:215)
com.sun.proxy.$Proxy156.authorize(Неизвестный источник)
com.
gale.auth.service.BlisService.getAuthorizationResponse(BlisService.java:61)
com.gale.apps.service.impl.MetadataResolverService.resolveMetadata(MetadataResolverService.java:65)
com.gale.apps.controllers.DiscoveryController.resolveDocument(DiscoveryController.java:57)
com.gale.apps.controllers.DocumentController.redirectToDocument(DocumentController.java:24)
com.gale.apps.controllers.DocumentController$$FastClassBySpringCGLIB$$7de825c.invoke(<сгенерировано>)
org.springframework.cglib.proxy.MethodProxy.invoke(MethodProxy.java:218)
org.
springframework.aop.framework.CglibAopProxy$CglibMethodInvocation.invokeJoinpoint(CglibAopProxy.java:783)
org.springframework.aop.framework.ReflectiveMethodInvocation.proceed(ReflectiveMethodInvocation.java:163)
org.springframework.aop.framework.CglibAopProxy$CglibMethodInvocation.proceed(CglibAopProxy.java:753)
org.springframework.aop.framework.adapter.MethodBeforeAdviceInterceptor.invoke(MethodBeforeAdviceInterceptor.java:58)
org.springframework.aop.framework.ReflectiveMethodInvocation.proceed(ReflectiveMethodInvocation.java:175)
org.springframework.aop.framework.CglibAopProxy$CglibMethodInvocation.
proceed(CglibAopProxy.java:753)
org.springframework.aop.interceptor.ExposeInvocationInterceptor.invoke(ExposeInvocationInterceptor.java:97)
org.springframework.aop.framework.ReflectiveMethodInvocation.proceed(ReflectiveMethodInvocation.java:186)
org.springframework.aop.framework.CglibAopProxy$CglibMethodInvocation.proceed(CglibAopProxy.java:753)
org.springframework.aop.framework.CglibAopProxy$DynamicAdvisedInterceptor.intercept(CglibAopProxy.java:698)
com.gale.apps.controllers.DocumentController$$EnhancerBySpringCGLIB$$5b0af95f.redirectToDocument(<сгенерированный>)
jdk.
internal.reflect.GeneratedMethodAccessor249.invoke (неизвестный источник)
java.base/jdk.internal.reflect.DelegatingMethodAccessorImpl.invoke(DelegatingMethodAccessorImpl.java:43)
java.base/java.lang.reflect.Method.invoke(Method.java:566)
org.springframework.web.method.support.InvocableHandlerMethod.doInvoke(InvocableHandlerMethod.java:205)
org.springframework.web.method.support.InvocableHandlerMethod.invokeForRequest(InvocableHandlerMethod.java:150)
org.springframework.web.servlet.mvc.method.annotation.ServletInvocableHandlerMethod.invokeAndHandle(ServletInvocableHandlerMethod.
java:117)
org.springframework.web.servlet.mvc.method.annotation.RequestMappingHandlerAdapter.invokeHandlerMethod (RequestMappingHandlerAdapter.java:895)
org.springframework.web.servlet.mvc.method.annotation.RequestMappingHandlerAdapter.handleInternal (RequestMappingHandlerAdapter.java:808)
org.springframework.web.servlet.mvc.method.AbstractHandlerMethodAdapter.handle(AbstractHandlerMethodAdapter.java:87)
org.springframework.web.servlet.DispatcherServlet.doDispatch(DispatcherServlet.java:1067)
org.springframework.web.servlet.DispatcherServlet.doService(DispatcherServlet.
java:963)
org.springframework.web.servlet.FrameworkServlet.processRequest(FrameworkServlet.java:1006)
org.springframework.web.servlet.FrameworkServlet.doGet(FrameworkServlet.java:898)
javax.servlet.http.HttpServlet.service(HttpServlet.java:626)
org.springframework.web.servlet.FrameworkServlet.service(FrameworkServlet.java:883)
javax.servlet.http.HttpServlet.service(HttpServlet.java:733)
org.apache.catalina.core.ApplicationFilterChain.internalDoFilter(ApplicationFilterChain.java:227)
org.
apache.catalina.core.ApplicationFilterChain.doFilter(ApplicationFilterChain.java:162)
org.apache.tomcat.websocket.server.WsFilter.doFilter(WsFilter.java:53)
org.apache.catalina.core.ApplicationFilterChain.internalDoFilter(ApplicationFilterChain.java:189)
org.apache.catalina.core.ApplicationFilterChain.doFilter(ApplicationFilterChain.java:162)
org.apache.catalina.filters.HttpHeaderSecurityFilter.doFilter(HttpHeaderSecurityFilter.java:126)
org.apache.catalina.core.ApplicationFilterChain.internalDoFilter(ApplicationFilterChain.java:189)
org.
apache.catalina.core.ApplicationFilterChain.doFilter(ApplicationFilterChain.java:162)
org.springframework.web.servlet.resource.ResourceUrlEncodingFilter.doFilter(ResourceUrlEncodingFilter.java:67)
org.apache.catalina.core.ApplicationFilterChain.internalDoFilter(ApplicationFilterChain.java:189)
org.apache.catalina.core.ApplicationFilterChain.doFilter(ApplicationFilterChain.java:162)
org.springframework.web.filter.RequestContextFilter.doFilterInternal (RequestContextFilter.java:100)
org.springframework.web.filter.OncePerRequestFilter.doFilter(OncePerRequestFilter.java:117)
org.
apache.catalina.core.ApplicationFilterChain.internalDoFilter(ApplicationFilterChain.java:189)
org.apache.catalina.core.ApplicationFilterChain.doFilter(ApplicationFilterChain.java:162)
org.springframework.web.filter.OncePerRequestFilter.doFilter(OncePerRequestFilter.java:102)
org.apache.catalina.core.ApplicationFilterChain.internalDoFilter(ApplicationFilterChain.java:189)
org.apache.catalina.core.ApplicationFilterChain.doFilter(ApplicationFilterChain.java:162)
com.gale.common.http.filter.SecurityHeaderFilter.doFilterInternal(SecurityHeaderFilter.java:29)
org.
springframework.web.filter.OncePerRequestFilter.doFilter(OncePerRequestFilter.java:117)
org.apache.catalina.core.ApplicationFilterChain.internalDoFilter(ApplicationFilterChain.java:189)
org.apache.catalina.core.ApplicationFilterChain.doFilter(ApplicationFilterChain.java:162)
org.springframework.web.filter.OncePerRequestFilter.doFilter(OncePerRequestFilter.java:102)
org.apache.catalina.core.ApplicationFilterChain.internalDoFilter(ApplicationFilterChain.java:189)
org.apache.catalina.core.ApplicationFilterChain.doFilter(ApplicationFilterChain.java:162)
org.
owasp.validation.GaleParameterValidationFilter.doFilterInternal(GaleParameterValidationFilter.java:97)
org.springframework.web.filter.OncePerRequestFilter.doFilter(OncePerRequestFilter.java:117)
org.apache.catalina.core.ApplicationFilterChain.internalDoFilter(ApplicationFilterChain.java:189)
org.apache.catalina.core.ApplicationFilterChain.doFilter(ApplicationFilterChain.java:162)
org.springframework.boot.web.servlet.support.ErrorPageFilter.doFilter(ErrorPageFilter.java:126)
org.springframework.boot.web.servlet.support.ErrorPageFilter.access$000(ErrorPageFilter.java:64)
org.
springframework.boot.web.servlet.support.ErrorPageFilter$1.doFilterInternal(ErrorPageFilter.java:101)
org.springframework.web.filter.OncePerRequestFilter.doFilter(OncePerRequestFilter.java:117)
org.springframework.boot.web.servlet.support.ErrorPageFilter.doFilter(ErrorPageFilter.java:119)
org.apache.catalina.core.ApplicationFilterChain.internalDoFilter(ApplicationFilterChain.java:189)
org.apache.catalina.core.ApplicationFilterChain.doFilter(ApplicationFilterChain.java:162)
org.springframework.web.filter.FormContentFilter.doFilterInternal (FormContentFilter.java:93)
org.
springframework.web.filter.OncePerRequestFilter.doFilter(OncePerRequestFilter.java:117)
org.apache.catalina.core.ApplicationFilterChain.internalDoFilter(ApplicationFilterChain.java:189)
org.apache.catalina.core.ApplicationFilterChain.doFilter(ApplicationFilterChain.java:162)
org.springframework.boot.actuate.metrics.web.servlet.WebMvcMetricsFilter.doFilterInternal (WebMvcMetricsFilter.java:96)
org.springframework.web.filter.OncePerRequestFilter.doFilter(OncePerRequestFilter.java:117)
org.apache.catalina.core.ApplicationFilterChain.internalDoFilter(ApplicationFilterChain.
java:189)
org.apache.catalina.core.ApplicationFilterChain.doFilter(ApplicationFilterChain.java:162)
org.springframework.web.filter.CharacterEncodingFilter.doFilterInternal (CharacterEncodingFilter.java:201)
org.springframework.web.filter.OncePerRequestFilter.doFilter(OncePerRequestFilter.java:117)
org.apache.catalina.core.ApplicationFilterChain.internalDoFilter(ApplicationFilterChain.java:189)
org.apache.catalina.core.ApplicationFilterChain.doFilter(ApplicationFilterChain.java:162)
org.
apache.catalina.core.StandardWrapperValve.invoke(StandardWrapperValve.java:202)
org.apache.catalina.core.StandardContextValve.invoke(StandardContextValve.java:97)
org.apache.catalina.authenticator.AuthenticatorBase.invoke(AuthenticatorBase.java:542)
org.apache.catalina.core.StandardHostValve.invoke(StandardHostValve.java:143)
org.apache.catalina.valves.ErrorReportValve.invoke(ErrorReportValve.java:92)
org.apache.catalina.valves.AbstractAccessLogValve.invoke(AbstractAccessLogValve.java:687)
org.
apache.catalina.core.StandardEngineValve.invoke(StandardEngineValve.java:78)
org.apache.catalina.connector.CoyoteAdapter.service(CoyoteAdapter.java:357)
org.apache.coyote.http11.Http11Processor.service(Http11Processor.java:374)
org.apache.coyote.AbstractProcessorLight.process(AbstractProcessorLight.java:65)
org.apache.coyote.AbstractProtocol$ConnectionHandler.process(AbstractProtocol.java:893)
org.apache.tomcat.util.net.NioEndpoint$SocketProcessor.doRun(NioEndpoint.java:1707)
org.apache.
