Автокраны и краны на специальных шасси – Основные средства

Невозможно представить современное строительство без самоходных кранов. Сложилось несколько основных направлений в развитии шасси для них – автомобильные, специальные шасси (автомобильного типа), пневмоколесные, гусеничные, рельсоколесные.

Наиболее популярны в России краны на автомобильных шасси. Достоинства автокрана – доступность, высокая транспортная скорость, быстрое развертывание в рабочее положение и унификация с существующим парком грузовых автомобилей – были и остаются основой популярности этого вида техники.

С освоением отечественным автопромом многоосных шасси появилась возможность создавать краны с улучшенными грузовысотными характеристиками, грузоподъемность «старших» моделей выросла до 50 т, и это расширило возможности и сферы применения автокранов. Если раньше 7…16-тонные краны можно было использовать для перемещения грузов ограниченной массы, в малоэтажном строительстве и коммунальном хозяйстве, то современные автокраны большой грузоподъемности и с большой высотой подъема крюка применяют в высотном строительстве, на монтаже крупных объектов, при подъеме-опускании тяжелых грузов на значительную высоту и глубину.

Одновременно возросшие габаритные размеры шасси и опорный контур ограничивают свободу действий автокранов на тесных площадках, в плотной городской застройке. Спрос также смещается в сторону большей грузоподъемности. Сегодня, потеснив прежнего лидера – 16-тонный кран, наибольшей популярностью пользуется автокран грузоподъемностью (г/п) 25 т, хотя спрос на краны г/п 16, 17, 20 т сохраняется.

В советское время основными поставщиками шасси для автокранов гражданского строительства были ЗИЛ и МАЗ. Реже встречались автокраны на шасси КрАЗ и КамАЗ. Кременчугский завод был единственным поставщиком шасси для кранов и экскаваторов, предназначенных для армии. Сегодня структура поставщиков шасси изменилась. Большинство автокранов выпускают на шасси КамАЗ. За ним следует Минский автозавод. Освоили монтаж крановых установок на шасси автозавода «Урал». Среднетоннажные шасси ЗИЛ больше не востребованы: эту нишу заняли краны-манипуляторы. Краны на шасси КрАЗ поставляют украинские, т. е. зарубежные заводы – Дрогобычский завод автомобильных кранов и «Краян».

В 2008 г. проявилась тенденция адаптировать крановые установки к шасси из дальнего зарубежья – идея, давно витавшая в воздухе. Как показывает практика, шасси изнашивается значительно быстрее, чем крановая установка. С импортным шасси ресурс выравнивается. Ульяновский механический завод № 2 освоил шасси Ford Cargo. Клинцовский автокрановый завод разработал техническую документацию и стратифицировал краны на шасси Isuzu и Hyundai. Общее падение спроса остановило это движение, но при восстановлении рынка Клинцовский автокрановый завод готов удовлетворить запросы на такие краны.

Основной поставщик шасси для отечественных крановых заводов – ОАО «КАМАЗ», и в структуре поставок львиная доля приходится на трехосные шасси 6х4, идущие под монтаж 25-тонных кранов КамАЗ-53229 и КамАЗ-65115, а также полноприводное шасси КамАЗ-53228 с двускатной ошиновкой на задней тележке. Ульяновский механический завод № 2 устанавливает на шасси КамАЗ-53228 и КамАЗ-53229 краны г/п 30 т.

Не так давно крановые заводы освоили армейское шасси КамАЗ-43118 (6х6) с односкатной ошиновкой. Ивановский «Автокран» устанавливает на него 16-тонный кран, клинцовский завод – 20- и 25-тонный краны, Галичский завод – 25-тонный. Армейское шасси КамАЗ-63501 8х8 Галичский завод использует для кранов г/п 32 т.

Появление у Камского автозавода двухосных шасси КамАЗ-43253 и КамАЗ-53605 открыло автокрановым заводам возможность предложить потребителю компактные, маневренные и доступные по цене краны г/п до 20 т.

Четырехосное шасси КамАЗ-6540 (8х4) служит базой для 32- и 40-тонных кранов Галичского и Клинцовского заводов, на шасси КамАЗ-65201 Галичский завод монтирует кран г/п 50 т – самый мощный сегодня кран на стандартном автомобильном шасси отечественного производства. На выставке «СТТ’ 2008» компания Liebherr показала интересный гибрид – кран LTF 1045-4.1 г/п 45 т с автономным двигателем на шасси КамАЗ-65201. Основной недостаток шасси КамАЗ – недостаточная для крановой установки жесткость рамы – преодолен за счет жесткой неповоротной, или обвязочной, платформы. Вместе с тем мощная высокая платформа утяжеляет конструкцию, высокий центр тяжести негативно сказывается на ходовых качествах автокрана, не говоря о прочих недостатках конструкции и сборки челнинских автомобилей.

Прочные и мощные минские шасси всегда пользовались популярностью, хотя в последние годы было много нареканий на качество сборки. Минский автозавод поставляет двух- и трехосные шасси. На двухосные Клинцовский завод монтирует краны г/п 16, 20 и 25 т, Ивановский завод – 16-тонники, Ульяновский завод – 20-тонники. Трехосное шасси МАЗ-630303 поступает в Иваново и Галич под монтаж 32-тонных кранов, шасси МАЗ-630308 – под монтаж 25-тонных кранов. На шасси МАЗ-6303А3 завод «Могилёвтрансмаш», входящий в РУП «МАЗ», монтирует кран г/п 25 т.

«Эмиграция» Кременчугского автозавода лишила российскую армию поставщика мощных шасси большой грузоподъемности, отличающихся прочностью, высокой проходимостью и простотой в эксплуатации. Со временем им нашлась замена – шасси автозавода «Урал». Для кранов г/п от 16 до 25 т используют шасси «Урал-43202 и «Урал-5557». Бо’льшая часть кранов поступает в открытую продажу.

Все отечественные автокраны выполнены по общей схеме – гидропривод установки приводится от двигателя шасси.

Европейские краностроители Liebherr, Sennebogen, Luna выпускают автокраны г/п 35…70 т с крановыми установками, оснащенными автономным двигателем. В Западной Европе автокраны есть, но гораздо популярнее краны на специальных шасси. Сегмент грузоподъемности менее 35 т заполнен кранами-манипуляторами.

Доступность автошасси имеет обратную сторону – это ограниченная грузоподъемность и необходимость в обвязочной платформе с выдвижными опорами, на которую монтируют крановую установку, утяжеляющую конструкцию и повышающую центр тяжести. Этих недостатков лишены специальные шасси автомобильного типа. Для этого класса техники г/п от 35 до 1200 т характерны следующие признаки. Рама шасси выполнена заодно с платформой крановой установки и несет выдвижные опоры. У шасси и крановой установки автономные двигатели и кабины. Гидросистема выдвижения опор приводится от двигателя шасси. В зависимости от массы машины у шасси от двух до девяти осей. Подвеска гидропневматическая, позволяющая регулировать дорожный просвет.

Подвеска и односкатная ошиновка обеспечивают высокую проходимость. На многоосных шасси все оси ведущие и управляемые за исключением средних.

Краны на спецшасси предлагают высокую транспортную скорость – до 80 км/ч. Следует учесть, что нагрузка на ось 12 т (разрешенная нагрузка на ось на трассах федерального значения колеблется от 5 до 11,5 т), а краны большой грузоподъемности не вписываются в разрешенные габариты и требуют специального разрешения и сопровождения для движения по дорогам общего пользования. Противовес перевозят отдельным транспортом, монтаж и демонтаж противовеса проводится самим краном без использования других грузоподъемных средств. У самых больших кранов демонтируют и перевозят отдельно секции стрелы. Для преодоления участков с ограничениями по нагрузке на ось приходится демонтировать и перевозить отдельно стрелу, а порой и опоры.

Фактически краны на специальных шасси как класс появились в 1981 г., когда компания Liebherr получила от Машиноимпорта заказ на 330 телескопических кранов. Заказчик оговорил жесткие условия по проходимости и климатической адаптации. Именно в ходе исполнения «контракта 330» родился новый тип мобильных кранов – вседорожный с односкатной ошиновкой, предназначенный для движения по дорогам всех категорий. До этого мобильные краны были шоссейные с двускатной ошиновкой. Впоследствии это техническое решение переняли другие европейские краностроительные фирмы – Demag и FAUN, а затем американские и японские. Сфера применения кранов на спецшасси – высотное строительство, погрузка и монтаж тяжелых и крупногабаритных объектов.

Автомобильные шасси для российских кранов
Модель шасси Двигатель Мощность, кВт Снаряженная масса, кг Полная масса, кг Грузоподъемность крана, т
КамАЗ-43253 (4х2) 740.31-240 165 6200 15 200 До 20
КамАЗ-53605 (4х2) 740.30-260 191 7000 16 500 До 20
КамАЗ-53229 (6х4) 740. 51-240 165 7250 24 000 25; 30
КамАЗ-65115 (6х4) 740.51-260 180 7650 25 200 25
КамАЗ-43118 (6х6) 740.30-260 191 8600 20 750 До 25
КамАЗ-53228 (6х6) 740.51-240 165 8280 24 000 25; 30
КамАЗ-6540 (8х4) 740.51-260 180 8850 31 000 32; 40
КамАЗ-65201 (8х4) 740.50-360 255 10 850 35 000 50
КамАЗ-63501 (8х8) 740.50-360 255 10 750 26 900 32
«Урал-4320» (6х6) ЯМЗ-236НЕ2 169 8000 17 300 25
«Урал-5557» (6х6) ЯМЗ-236НЕ2-3 169 8555 21 300 До 20
МАЗ-533702 (4х2) (Euro 2) ЯМЗ-236НЕ2 169 6250 18 000 16
МАЗ-5337A2 (4х2) (Euro 3) ЯМЗ-6563. 10 169 6250 18 000 16; 20; 25
МАЗ-6030308 (6х4) (Euro 2) ЯМЗ-238ДЕ2 243 9600 26 500 25
МАЗ-630303 (6х4) (Euro 2) ЯМЗ-236БЕ-2 183 9200 26 700 25; 30; 32
МАЗ-6303A3 (6х4) (Euro 3) ЯМЗ-6562.10 183 9200 24 700 25
Ford Cargo 3430 D (6х4) Ford-Ecotorq 220 8985 26 000 30
Isuzu CYZ 51K (6х4) Isuzu 6WF1 ТС 270 11 490 28 495 25

Для российских заводов «Автокран» и «Газпром-кран» специальные шасси поставляют Брянский автозавод и Минский завод колесных тягачей. Ивановский «Автокран» выпустил уже несколько единиц крана КС-8973 г/п 100 т на брянском спецшасси КШ-8973. Первый такой кран был представлен в 2004 г. Гидропневматическая подвеска пятиосного шасси позволяет регулировать дорожный просвет. Управляемых мостов четыре: первый, второй, четвертый и пятый. Шасси способно маневрировать на узкой площадке, используя согласованный поворот передних и задних колес либо диагональный ход, при этом средний, третий мост поднимается и не мешает движению. Шасси оснащено дизелем ЯМЗ 8424.10-08 мощностью 345,5 кВт с турбонаддувом и автоматической коробкой передач.

Производство 50-тонных кранов «Ивановец» КС-6476 на шасси МЗКТ-69234 и КС-6478 на специальном шасси БАЗ-80291 передано по лицензии на камышинский завод «Газпром-кран» летом 2006 г. Шасси МЗКТ-69234 (8х4х4) предназначено для монтажа и привода кранов г/п до 50 т, гидравлических подъемников с высотой подъема до 50 м и их транспортировки по дорогам всех категорий. Шасси оснащено двигателем ЯМЗ-238ДЕ2 мощностью 243 кВт, механической трансмиссией, рессорной подвеской. Три насоса приводят гидравлические механизмы крана от двигателя шасси. Максимальная скорость шасси – 50 км/ч, длина – 10 800  мм, радиус поворота – 14 м, т. е. шасси не отличается компактностью и маневренностью.

В 2007 г. гамму техники «Автокрана» пополнил КС-6478 на шасси БАЗ-80291 (8х4х4). Это шасси также оснащено рессорной подвеской, двигателем КамАЗ-740.30-260 мощностью 191 кВт и механической трансмиссией. Максимальная скорость шасси – 70 км/ч.

В 2006 г. «Автокран» представил 32-тонный кран КС-59712 на двухосном шасси БАЗ-8027 (4х4). Управляемый мост передний, радиус поворота шасси при длине 8830 мм и ширине 2540  мм по внешнему колесу составляет 9,3 м. Как опция предусмотрен вариант с обоими управляемыми осями. Независимая гидропневматическая подвеска, блокировка межколесных дифференциалов и дифференциала в раздаточной коробке, широкопрофильные шины КАМА-1260 425/85 R21 с регулируемым давлением обеспечивают высокую проходимость и комфортное вождение. Двигатель шасси ЯМЗ-236БЕ20-16 обеспечивает мощность 184 кВт и максимальную скорость 70 км/ч.

Не забыты и самые популярные 25-тонные краны. Для них Брянский автозавод разрабатывает специальные трехосные шасси – альтернативу шасси КамАЗ. В феврале 2007 г. началось серийное производство шасси БАЗ-8029, предлагающего целый ряд преимуществ. Шасси выполнено как одно целое с нижней платформой, и за счет этого значительно понижен центр масс машины и улучшились ее ходовые качества – устойчивость и управляемость. На выставке «СТТ’ 2008» «Автокран» представил 25-тонный кран КС-54712 с новой кабиной крановщика на шасси БАЗ-80311 (6х4) с кабиной зарубежного производства (китайской), а также кран КС-54711Б на том же шасси, но с кабиной брянского производства.

Компания Liebherr, краны которой у нас наиболее популярны, выпускает на спецшасси собственной разработки и производства краны серии LTM с телескопической стрелой, для которых используются шасси с числом осей от двух до девяти в зависимости от модели крана, и краны серии LG с решетчатой стрелой на восьмиосных шасси.

Краны Liebherr на специальных шасси
Модель Грузоподъемность
крана, т
Колесная
формула
Двигатель Мощность,
кВт
LTM 1030-2. 1 35 4х4х4 MB OM 906 LA 205
LTM 1040-2.1 40 4х4х4 MB OM 906 LA 205
LTM 1050-3.1 50 6х6х6 Liebherr D936L A6 270
LTM 1055-3.2 55 6х6х6 Liebherr D936L A6 270
LTM 1070-4.2 70 8х6х8 Liebherr D936L A6 270
LTM 1090-4.1 90 8х8х8 Liebherr D846 A7 350
LTM 1095-5.1 95 10х8х10 Liebherr D 846 TI A7 370
LTM 1100-4.2 100 8х8х8 Liebherr D 846 TI A7 350
LTM 1100-5.2 100 10х8х10 Liebherr D 846 TI A7 370
LTM 1130-5.1 130 10х8х10 Liebherr D 846 TI A7 370
LTM 1150-6.1 150 12х8х10 Liebherr D9508 A7 400
LTM 1160-5. 1 160 10х8х10 Liebherr D 846 TI A7 370
LTM 1200-5.1 200 10х8х10 Liebherr D 846 TI A7 370
LTM 1220-5.2 220 10х8х10 Liebherr D 846 TI A7 370
LTM 1250-6.1 250 12х8х10 Liebherr D9508 A7 450
LTM 1300-6.1 300 12х8х10 Liebherr D9508 A7 450
LTM 1400-7.1 400 14х8х14 Liebherr D9508 A7 450
LTM 1500-8.1 500 16х8х12 Liebherr D9508 A7 500
LTM 11200-9.1 1200 18х8х18 Liebherr D9508 A7 500
LG 1550 550 16х8х12 Liebherr D9508 A7 440
LG 1750 750 16х8х16 Liebherr D9508 A7 500

Основные несущие конструкции шасси сварены из высокопрочной стали STE 960 c пределом прочности 960 Н/кв. мм, качество швов задокументировано после проверки ультразвуком. Гидропневматическая подвеска Niveaumatic с программными режимами «Установка крана на опоры», «Передвижение крана с оснасткой», «Движение крана по дороге» автоматически устанавливается в требуемое положение и обеспечивает вертикальное перемещение мостов +150…–100 мм. Гидроцилиндры подвески необслуживаемые, штоки защищены специальными кожухами. За счет гидравлических связей гидроцилиндров разных мостов обеспечена устойчивость крана от опрокидывания. В электрогидравлическом рулевом управлении реализовано пять программных режимов – «Движение по дорогам общего пользования», «Минимальный радиус поворота», «Диагонально-боковой ход», «Объезд без заноса кормовой части», «Независимое управление задними мостами». На скорости свыше 30 км/ч задние мосты автоматически фиксируются в положении прямолинейного движения.

В качестве силовых установок для шасси и крана Liebherr использует собственные двигатели, которые выпускает завод в Бюлле (Швейцария), за исключением 35- и 40-тонных кранов – на них установлены двигатели Mercedes-Benz. Двигатель смонтирован за кабиной и в зависимости от модели крана агрегатирован либо соединен карданной передачей с автоматизированной КП ZF. У кранов г/п 35…70 т гидравлика крановой установки приводится от двигателя шасси, крановые установки большей грузоподъемности снабжены автономным двигателем Liebherr.

Мобильные краны высокой грузоподъемности – Основные средства

Вместе с бурным развитием ветроэнергетики, возведением огромных комплексов, участвующих в процессах атомной энергетики, распространением в горнодобывающей индустрии высокопроизводитель- ного, но массивного оборудования, повышающего рентабельность производства, а также в некоторых других ситуациях, сегодня все чаще возникает необходимость в использовании кранов большой грузоподъемности, до 1000 т и более, оснащенных стрелами, обеспечивающими рабочую высоту не менее чем 60–100 м.

В этой связи сегодня производители кранов предлагают оснащать стрелы решетчатыми гуськами длиной 15–110 м, а это означает, что эксплуатационные возможности тем более вырастают. Мощные краны незаменимы при выполнении различных монтажных операций, очень нужны при выполнении ремонтных и сервисных работ на объектах энергетики и в горнодобывающих комплексах. Однако эти площадки, как правило, находятся вдалеке от «цивилизации», а работы часто необходимо выполнять немедленно. Оптимальным выходом в такой ситуации оказывается применение мобильного или самоходного крана повышенной проходимости типа All Terrain. Использование такого крана большой грузоподъемности (г/п) тем более становится оправданным, когда выясняется, что необходимость в проведении работ возникает на объектах не постоянно и не носит системного характера.

Еще одним аспектом в пользу мобильного «силача» можно назвать то, что если не хватает усилия одного крана, то для решения проблемы не составит труда подключить еще и другой кран. Для выполнения сверхсложных задач обычно к крану г/п 500–800 т подают кран несколько меньшей г/п. Благодаря мобильности такой «дуэт» достаточно быстро можно составить. Синхронное же выполнение работы машинами просто не оставляет равнодушными наблюдателей.

Liebherr впереди планеты всей

Немецкая семейная компания Liebherr знакома даже людям, не связанным со строительными технологиями. Сегодня компания – один из мировых лидеров отрасли, а первый свой быстросборный башенный кран Liebherr представила на рынок послевоенной Германии в 1949 г. Компания производит огромный ассортимент спецтехники, но мобильные краны занимают в производственной программе одно из важнейших мест.

Будь то на колесных или гусеничных шасси, с телескопическими или решетчатыми стрелами, подразделение Liebherr-Werk Ehingen GmbH c 1969 г. производит на заводе в городе Эхинген (Германия) более 40% мобильных гигантов Liebherr, оснащенных самыми передовыми элементами конструкции. Автокраны Liebherr занимают значительное место в общих объемах производства предприятия. Кстати, в маркировке Liebherr для мобильных кранов первая цифра модификации всегда «1», а последующие цифры соответствуют максимальной г/п в тоннах. Цифра, указанная через тире, означает число осей, а следом за ней цифра просто фиксирует код модернизации машины.

Колесные краны с телескопическими стрелами Liebherr «поместила» в серию LTM. Краны этой серии могут двигаться как по шоссе, так и по бездорожью. Всего серия охватывает 22 модели, начиная от 2-осной модели LTM 1030-2.1 г/п 35 т и заканчивая мировым рекордсменом – 9-осевой мод.11200-9.1 г/п 1200 т. В этой модели используется 100-метровая 8-секционная телескопическая стрела, а также набор решетчатых удлинителей длиной от 24 до 126 м.

Среди компаний, занимающихся сложными монтажными работами с помощью кранов на спецшасси, наибольшей популярностью пользуются краны в диапазоне г/п от 200 до 800 т. Здесь Liebherr предлагает сразу несколько моделей. В классе 5-осных машин г/п от 200 т можно отметить мод. LTM 1200-5.1, стрела которой имеет самый большой вылет в своем классе – 72 м. А если еще использовать опциональный гусек, то стрелу можно удлинить на дополнительные 36 м. На 3-метровом вылете эта модель может перемещать грузы массой до 200 т, при этом собственная масса крана не превышает 60 т. Шестицилиндровый турбодизель мощностью 145 кВт обеспечивает транспортную скорость модели до 80 км/ч.

Надо отметить, что благодаря технической возможности использовать откидные удлинители, а также жестко закрепленные либо подвижные решетчатые удлинители, достигающие длины до 91 м, рабочая высота моделей существенно увеличивается. Так, в мод. LTM 1500-8.1 максимальная высота подъема груза достигает 142 м, а максимальный вылет 108 м, хотя сама стрела может выдвинуться лишь на 84 м. Особое строение стрелы позволяет при минимальном обслуживании получать превосходный результат в течение многих лет эксплуатации. Например, в мод. LTM 1250-6.1 телескопическая стрела выдвигается также на 72 м, причем на полном вертикальном подъеме установка может поднимать/ опускать груз массой до 14 т.

В ситуациях, когда грузы огромной массы должны быть перемещены безопасно и экономично, возникает необходимость в кранах Liebherr на гусеничном ходу с решетчатой стрелой. Краны серии LR могут оперировать грузами массой до 3000 т. Высота стрелы самой мощной модели LR13000 в зависимости от конфигурации достигает 140 м. В результате с использованием решетчатых удлинителей длиной до 126 м кран обеспечивает максимальную высоту подъема груза до 245 м и максимальный вылет 196 м. На сегодняшний день серия LR охватывает 16 моделей гусеничных гигантов с г/п от 100 т и до 3000 т. Для моделей этой серии характерна относительно небольшая транспортная масса, высокая мобильность при перемещении вместе с грузом, а также широкий выбор различных стреловых конфигураций, позволяющий адаптировать кран к каждому конкретному эпизоду работы.

Отдельного упоминания заслуживает также и модельный ряд гусеничных кранов Liebherr с телескопической стрелой. Серия LTR охватывает 4 модели с максимальной г/п от 60 т до 1200 т и совмещает преимущества мобильных и стандартных гусеничных кранов. Конструкция кранов LTR ориентирована на предельно удобную и экономичную транспортировку стандартными тралами. В рабочее положение краны устанавливаются в режиме самомонтажа, благодаря чему отпадает необходимость во вспомогательном кране. Как и краны серии LR, гусеничные телескопические краны Liebherr могут перемещаться по строительной площадке вместе с максимальным грузом. Однако при этом они также обладают возможностью «телескопировать» груз посредством стрелы, для которой также доступны решетчатые удлинители в различных конфигурациях длиной от 9,5 м до 126 м.

Terex-Demag – это мощь, надежность, добротность

Компания Deutsche Maschi­nenbau AG, или сокращенно Demag AG, занимается производством грузоподъемной техники, по мнению биографов компании, скоро уже 190 лет. В разные периоды названия компании менялись, и сегодня она именуется Terex-Demag GmbH & Co.KG. Дело в том, что в 2002 г. немецкая компания была поглощена корпорацией Terex Corporation, благодаря чему, видимо, Terex сегодня занимает 3-е место в мире по производству башенных кранов. Однако в ассортименте Demag не только башенные краны. Компания также производит много моделей автокранов повышенной проходимости г/п от 40 до 1200 т, установленных на 2–9-осные шасси. Современная телескопическая стрела представляет собой в сечении овальный профиль. Практически все компании сегодня используют такую форму, обеспечивающую максимальную г/п и жесткость. В базовом варианте автокран AC1000 производится со стрелой, выдвигающейся на 50 м. Но с 2010 г. компания предлагает клиентам опционно установку телескопической стрелы овоидного профиля длиной 100 м.

Grove? Кто ж не знает отличные краны…

Так же, как и компания Demag, знаменитая американская компания Grove Manufacturing Company в 2002 г. потеряла независимость и была приобретена Manitowoc Company за $271 млн. Однако начиная с 1952 г. и по сей день на производственных мощностях в США и Германии компания производит краны под брендом Grove.

Сегодня компания предлагает 7 моделей короткобазных кранов, но главное направление в деятельности современной Grove – самоходные краны на спецшасси. Серия GMK из 13 моделей охватывает мобильные краны повышенной проходимости г/п от 35 до 450 т, со стрелами длиной от 29 до 72 м, причем на все стрелы могут устанавливаться удлинители. Самую короткую стрелу можно увеличить на 8,5–15 м, а на 72-метровую стрелу мод. GMK 6220-L можно дополнительно установить 38-метровый удлинитель. Машины полностью подготовлены для работы в условиях экстремальных температур от –41 до +41 °С. Для большинства моделей серии характерна конфигурация, когда все колеса управляемые, и это дает возможность применять при движении т. н. «крабовый ход». Но оператор может задавать еще 3 режима. Во-первых, это полноприводный вариант, когда все колеса управляемые. При следующем режиме управляемыми являются только задние колеса. В этом режиме очень удобно совершать маневры, поскольку снижается до минимума угол поворота. Еще один режим делает управляемыми только передние колеса. Кабины в автокранах Grove в основном 2-местные, причем сиденья оператора и пассажира оснащены амортизаторами. Безосколочное стекло надежно защищает кабину от внешней температуры. Внутри кабины работает тепловентилятор с таймером, рассчитанным на сутки. Все основные параметры работы машины отражаются на приборной панели.

В мод. GMK 4100 и GMK 4100-L г/п 100 т используется полностью электронная система управления. С помощью электронной шины CAN Bas блок управления связан с локальным интерфейсом управления, а также с датчиками, отвечающими за работу двигателя. В большинстве моделей используется усиленная конфигурация стрелы, не так давно разработанная специалистами Grove. Стрела имеет горизонтальную двойную систему блокировки секций стрелы Twin Lock.

Tadano-Faun: синтез лучшего шасси с лучшей крановой надстройкой

Компания Faun появилась в Германии в далеком 1845 г. и первоначально занималась изготовлением бронзовых отливок. Однако впоследствии компания выбрала автостроение и за время существования производила и легковой транспорт, и скоростные пожарные машины, и 2-этажные автобусы, и всевозможные грузовики, включая карьерные самосвалы. В условиях кризиса в 1920-х гг. Faun вынуждена была перейти на выпуск недорогих коммунальных машин. Уже в 1950-е гг. компанией был освоен выпуск специальных крановых шасси, а к середине 1970-х Faun на заводе в Лауфе производила многоосные низкорамные шасси для монтажа кранов, вплоть до г/п 2500  т. Это предприятие в 1990 г. было выкуплено японской крановой компанией Tadano, которая и создала на базе предприятия свой европейский филиал Tadano Faun GmbH.

Сегодня эта компания производит 4 модели короткобазных кранов, г/п от 30 до 80 т, две модели общепромышленных автокранов г/п 40 и 65 т. Но вездеходные краны вошли в самую большую серию ATF. Краны серии рассчитаны на подъем грузов массой от 40 до 400 т с помощью телескопической стрелы, выдвигаемой на высоту от 35,2 до 60 м.

Наиболее мощный 6-осный кран серии ATF 400G-6 представляет собой полноуправляемое шасси, главным приводом служит двигатель MB мощностью 480 кВт, установлена КПП для тяжелых режимов работы ZF-TC-Tronic HD. Телескопическая стрела выдвигается на 60 м и может удлиняться либо неподвижным гуськом длиной до 78,5 м, либо подвижным длиной 31 м.

Palfinger Sany – молодой игрок с большими перспективами

Это совместное предприятие было основано в феврале 2012 г. в результате соглашений, достигнутых руководством двух компаний: австрийской Palfinger AG, крупнейшего международного производителя гидравлических подъемных устройств для коммерческого и судового транспорта, и китайской компании Sany Heavy Industry Co., Ltd, входящей в десятку крупнейших мировых строительных компаний.

Совместное предприятие, в котором каждой компании принадлежит по 50% акций, сосредоточилось на продвижении грузоподъемной техники SANY на рынки СНГ и России.

За два года в этих странах появилось 10 моделей мобильных кранов по трем направлениям: короткобазные краны г/п 35, 55, 75 т, автокраны г/п 25–50 т с различными типами стрел. В планах компании дополнить продуктовую линейку автомобильными кранами г/п 75–130 т, а также кранами повышенной проходимости ALL terrain г/п от 180 до 1200 т.

В этой серии в восьми моделях отразились преимущества совместной деятельности. Sany, как компания-производитель, располагающая значительным опытом в разработке и производстве тяжелой крановой техники, предоставила основу кранов – многоосное шасси автомобильного типа, крановую установку, многосекционную крановую стрелу с овоидным профилем. Так, в 2011 г. кран Sany SAC12000 взял вес 850 т. Позднее в том же году с помощью этого крана монтировали 80-метровый ветрогенератор мощностью 2 мВт. Сложности для такого рода монтажных работ создают сильные ветры, ради которых, собственно, и устанавливают ветрогенераторы.

Со своей стороны Palfinger, искушенная в системах управления и безопасности крановых установок, предложила энерго­сберегающие технологии. Усовершенствованная технология измерения нагрузки, контроль предельной нагрузки и электрогидравлическая пропорциональная микрорегулировка скорости с высокой точностью оптимизируют каждое микродвижение и делают работу крана более стабильной. В конструкции используются детали и узлы известных брендов Siemens, Bosch, Omron, Rexroth и др. Телескопические 6–7-секционные стрелы выдвигаются на высоту 62–102 м. В качестве главного привода применяются дизельные моторы MB мощностью 350–400 кВт, а шасси используются с колесными формулами 10х8/10, 12х8/12 и 16х10/16. Телескопическую стрелу производитель предлагает увеличивать путем установки на нее либо неподвижного гуська длиной до 31 м, либо используя гидравлически управляемый гусек длиной до 72 м.

Конечно, такие крупные краны, как SAC12000 (г/п 1200 т), да и SAC6000 (г/п 600 т) строят в единичных экземплярах. А производство таких кранов, как SAC3500 (г/п 350 т), SAC3000 (г/п  300  т) можно считать серийным, SAC2200 (г/п 220 т), SAC1800 (г/п 180 т) – крупносерийным.

XCMG – яркий пример китайского прогресса

Известная китайская компания Xuzhou Construction Machinery Group Inc. (XCMG) с 1989 г. находится в авангарде производителей строительного оборудования КНР. Сегодня компания XCMG занимает 5-е место в мире по объемам производства строительной техники, причем ассортимент производимого оборудования очень велик: буровые установки и дорожные катки, башенные краны и виброплиты, складская техника и асфальтовые заводы, трубоукладчики и мусоровозы.

В большом перечне производственной программы есть и мобильные краны. В этой категории XCMG предлагает 7 моделей короткобазных автокранов г/п от 25 до 120 т. Все 8 моделей шоссейных кранов серии QY г/п от 25 до 160 т хорошо знакомы нашим строителям, строительные краны XCMG сегодня можно встретить даже в отдаленных уголках страны.

Группу самоходных кранов большой г/п на гусеничном ходу составляют краны серии QUY. Восемнадцать моделей г/п от 55 до 650 т на основной стреле позволяют покупателю подобрать кран, эффективно выполняющий многие сложнейшие задачи, связанные с перемещением грузов большой массы. Серия вездеходных кранов XCMG небольшая, в ней всего 3 модели. Самая мощная модель – QAY240 с собственной массой 72 т рассчитана на работу с грузами массой до 240 т, а у самой легкой модели QAY160 массой 54 т не возникает проблем с перемещением грузов массой до 160 т на минимальном вылете.

Краны Zoomlion в России уже свои

Образовавшаяся в 1992 г. молодая китайская госкомпания Hi-tech Development Area Zoomlion начала свою деятельность с выпуска бетононасосов. Видимо учтя трудовые успехи и победы, правительство «влило» в Zoomlion через некоторое время несколько мелких госкомпаний, занимающихся производством различной спецтехники. Постепенно Zoomlion настолько окрепла, что позволила себе приобрести производственные компании Powermole в Великобритании и Cifa в Италии.

Сегодня 80% производителей кранов в Китае на своих производствах применяют технологии Zoomlion. Компания стала первым китайским предприятием, которое начало ставить крановые установки собственной разработки на шасси, сконструированные своими же инженерами. Zoomlion производит 6 моделей короткобазных кранов, около 15 строительных автокранов серии QY г/п от 12 до 220 т, серию QAY вездеходных кранов из 8 моделей г/п 180 до 500 т, а также гусеничные краны серии ZCC г/п от 55 до 3200 т и гусеничные краны серии QUY г/п от 130 до 700 т.

В вездеходных кранах предусмотрена возможность производить крановые работы даже на слабых грунтах: в конструкции шасси имеются гидравлически управляемые 4 аутригера, а для дополнительной без­опасности под кабиной есть еще одна, пятая, опора. Мощное шасси оснащено двигателем Cummins либо MB мощностью 420 кВт. Коробка передач механическая, 8+1. Рулевое управление облегчает гидроусилитель, шасси комплектуется горным тормозом, а также надежной 2-контурной тормозной системой и системой ABS. Кабина водителя очень удобная, двухместная. Для производительной работы в ней установлен кондиционер типа «зима–лето».



Итак, рынок автокранов большой грузоподъемности в России вполне насыщен, хотя на нем и не присутствуют наши производители. А ведь вполне возможно, что вслед за разра­зившимся кризисом и падением цен на нефть, которые мы сейчас наблюдаем, в стране начнется экономический рост, пойдут в работу объемные строительные проекты, остановленные на период кризиса. И вот тогда появится ажиотажный спрос на мощные краны, особенно если учесть тот факт, что российский парк крановой техники, в том числе и промышленной, серьезно изношен и в ближайшие годы возникнет необходимость в его активном обновлении. Жаль, если российские краностроители в этот период будут только наблюдать за развитием событий на собственном рынке автокранов.

СТРЕЛОВЫЕ САМОХОДНЫЕ КРАНЫ

Автор: Прогресс Технологий 09.09.2019 4291 Просмотров

Стационарные подъемные краны разной конструкции, которым мы посвятили немало статей, имеют массу достоинств и при этом — один важный недостаток: отсутствие мобильности. Чтобы переместить такой кран (даже быстромонтируемый) с места на место, потребуется немало времени, средств, а также усилия людей и техники. Этого ограничения не существует для самоходных кранов со стрелой: гусеничные и колесные, они без труда перемещаются туда, где требуется их помощь.

Семейство стреловых самоходных кранов во всем своем многообразии включает в себя целый ряд видов и подвидов подъемных машин, способных самостоятельно перемещаться с места на место и выполнять работы, связанные с подъемом, опусканием и перемещением грузов. В разных странах мира выпускаются сотни таких машин, от простых до конструктивно сложных, от самых миниатюрных до поистине гигантских. Рассмотреть даже наиболее интересные из них в рамках одной статьи просто невозможно — поэтому мы на этот раз обозначим лишь основные виды стреловых самоходных кранов, снабдив каждый из них подходящим примером.

Начнем мы, пожалуй, с самого архаичного представителя этого семейства — стреловых пневмоколесных кранов. На сей день подъемные машины этого типа производят только в Германии, хотя техника, выпускавшаяся в СССР в конце прошлого века, кое-где еще до сих пор на ходу. Главная сфера их применения — строительные объекты, находящиеся на небольшом удалении друг от друга. Благодаря колесной базе такой кран своим ходом перемещается между ними и, располагая стрелой большой длины, выполняет работу, которую в других условиях поручают стационарному башенному крану.

У этих кранов один силовой агрегат для шасси и крановой установки. Шасси у таких кранов может быть как автомобильного, так и специального типа. Усилия стрелового оборудование крана при работе компенсируются противовесом, благодаря которому машина остается устойчивой на строительной площадке.   Подъем и опускание стрелы такой кран способен сочетать с движением поворотной части — на последней располагается кабина, из которой крановщик и управляет процессом, будь то грузоподъемные операции или движение крана. Также на поворотной части находятся рабочие механизмы, в частности грузовые и стреловая лебедки.

Помимо основной стрелы краны этого типа могут комплектоваться вспомогательным башенно-стреловым оборудованием — решетчатой конструкцией из неподвижной стрелы и маневрового гуська-удлинителя.

Грузоподъемность пневмоколесных кранов может составлять от 10 до 200 тонн, а у специальных комплектаций — 200 тонн и более; вылет стрелы у них может достигать ста метров.

Интересной особенностью кранов этого типа является возможность перемещения в рабочем положении вместе с грузом (при грузоподъемности от 25 до 30 процентов от номинальной). Разумеется, в пределах района, где ведется строительство, и со скоростью около двух километров в час. В транспортном положении скорость у кранов этого типа может достигать 30 километров в час, однако их движение по дорогам общего пользования затруднено тем, что они имеют габариты, превышающие нормативные, в связи с чем их перемещение требует специальных согласований. По дорогам такие краны передвигаются как своим ходом, так и на буксире.

Многие современные пневмоколесные краны — эффективные машины, способные решать большое число задач. Как, например, родственный телескопическим погрузчикам 608 Multicrane. Кран имеет шасси с откидными аутригерами, двигатель Deutz мощностью 90 киловатт, способную подниматься и наклоняться кабину на поворотной платформе и два ведущих управляемых моста. Его стрела на манер телескопического погрузчика имеет пять секций и оголовок с механизмом быстрой смены навесного оборудования, благодаря чему он способен одинаково эффективно работать с кран-балкой, грузовыми вилами или люлькой. А вот крюковой подвески на нем нет. Несмотря на это, работая с вилами, он может поднимать грузы весом до 8 тонн на высоту до 20,2 метра. Эксплуатационная масса самого крана составляет 19,3 тонны, скорость, которую он развивает, достигает 26 километров в час. 608 Multicrane обладает высокой маневренностью и имеет радиус поворота 5,3 метра. Для машины предусмотрены три различных режима рулевого управления.

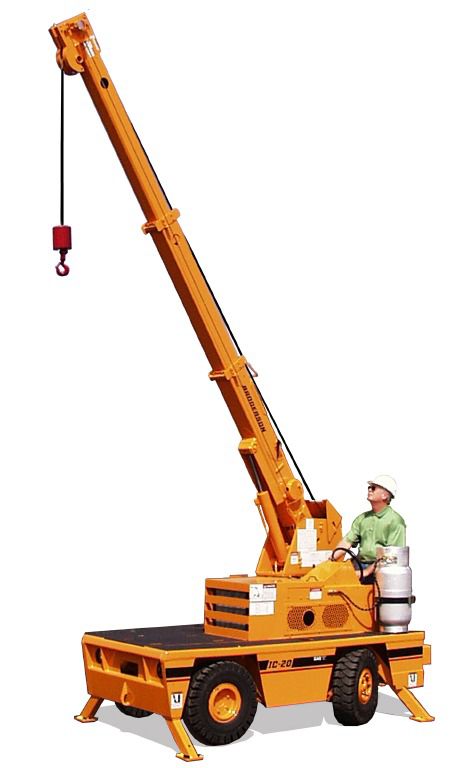

Из всех стреловых кранов на колесах лучшей проходимостью и маневренностью отличаются короткобазные краны. У таких кранов две ведущих и управляемых оси, колеса большого размера, что позволяет им выполнять производственные задачи даже на грунтовых площадках в труднопроходимой местности, где полноразмерный автокран будет неизбежно испытывать трудности. Короткобазные краны имеют выдвижные опоры и кабину оператора, располагающуюся на поворотной платформе. Конструктивно они проще городских автокранов, редкие модели этих машин вписываются в дорожные габариты — при этом короткобазные краны способны перемещаться с грузом на крюке. Правда, устойчивость их из-за укороченной базы несколько ниже, чем у обычных городских автокранов. Этот недостаток в какой-то мере компенсируется их способностью работать в сельской местности и даже на объектах, расположенных посреди полного бездорожья.

Яркий представитель семейства короткобазных подъемных кранов —PALFINGER SANY SRC750C. Модель имеет максимальную расчетную грузоподъемность 75 тонн. Пятисекционная телескопическая стрела крана снабжена предохранительным клапаном на цилиндре телескопирования, а оголовок — шестью роликами; кран оборудован механическим индикатором наклона стрелы. Подъем последней осушествляется с помощью гидравлического цилиндра двойного действия со встроенным предохранительным клапаном. Полностью выдвинутая стрела SRC750C имеет вылет 45 метров, а с гуськом — 69 метров. В линейке короткобазных кранов этого именитого производителя SRC750C примерно средняя по характеристике грузоподъемности: топовая в этом ряду модель SRC1200C способна работать с грузами весом до 120 тонн.

Весьма распространенной разновидностью короткобазных кранов остаются городские автокраны — или автокраны класса «сити». Эти стреловые самоходные краны на колесном шасси соответствуют дорожному габариту, имеют хорошую маневренность и способны самостоятельно добраться до стройплощадки даже в большом городе с плотной застройкой и интенсивным трафиком. Большая часть строящихся объектов находится именно в городах, где подъемной технике приходится действовать на небольших по размерам стройплощадках, поэтому производители автокранов именно эти машины оборудуют в соответствии с новейшими технологиями, обеспечивающими предельную точность работы, высокую производительность, компьютерный контроль за всеми выполняемыми операциями.

В отличие от классических двухосных короткобазных кранов, у кранов сити-класса может быть до четырех осей, что существенно снижает осевые нагрузки.

Говоря о сити-кранах, нельзя не вспомнить одну из самых популярных в этом ряду моделей — Liebherr LTC 1055-3.1. Трехосная полноприводная модель имеет поворотную платформу с компактной компоновкой стрелы, кабины и двигателя с насосной станцией, который играет роль противовеса. Семисекционная стрела крана в транспортном положении слегка наклонена вниз. В рабочем положении высота под крюком составляет 50 метров. Грузоподъемность сити-крана — 55 тонн. Кран оснащен гидрофицированными опорами. Без них LTC 1055-3.1 способен телескопировать стрелу с грузом весом до 27,5 тонны и двигаться с грузом весом до 24,5 тонны на крюке — в последнем случае груз может опираться на шасси. То, в каком порядке выдвигаются секции стрелы, рассчитывает, исходя из вылета, высоты подъема и массы груза, компьютерная программа. Кран очень маневренный и благодаря особенностям рулевого управления (диагональный ход и другие режимы)демонстрирует прекрасную поворотность даже на тесной городской стройплощадке. Кабина крановщика очень комфортабельна; органы управления скомпонованы таким образом, что и вести машину, и управлять крановой установкой одинаково удобно.

И все же наибольшей популярностью пользуются автокраны на шасси грузовика. Они создаются на базе серийно выпускаемых грузовых моделей, которые оснащаются крановым оборудованием, а также передними и задними выдвижными опорами. Такие краны способны перемещаться по дорогам общего пользования, включая грунтовые, и преодолевать подъемы до 20 градусов. Они соответствуют дорожному габариту и имеют наибольшую скорость передвижения, что позволяет им оперативно перемещаться между удаленными друг от друга объектами. Если это расстояние составляет сотни и даже тысячи километров, их можно, не разбирая, перевезти по железной дороге: размеры большинства кранов такого типа сделать это позволяют.

Автокраны на грузовом шасси имеют телескопические стрелы с жестким подвесом или стрелы решетчатые с гибким подвесом. Они также могут выпускаться в башенно-стреловом исполнении и оснащаться гуськом. В качестве сменного оборудования многие модели таких кранов комплектуют удлинительными или выдвижными секциями, увеличивающими длину стрелы. Краны оснащают стандартными грузозахватными приспособлениями — крюковой обоймой или грейфером для сыпучих грузов.

Автокраны на стандартном грузовом шасси выпускаются либо с одномоторным приводом (все механизмы приводятся в действие от силового агрегата шасси), либо с многомоторным (каждый механизм приводится в действие своим двигателем). Приводы в автомобильных кранах применяются разного типа: электрический, механический, гидравлический. Управление краном в движении осуществляется из кабины шасси, при выполнении грузоподъемных операций — из кабины крановщика на вращающейся части крана.

Кроме стандартных грузовиков (МАЗ, КАМАЗ, Урал, MAN, Scania, IVECO, Volvo) крановая установка может устанавливаться на специально разработанное под нее шасси — последнее имеет повышенную проходимость (но не всегда  соответствует габариту по ширине). Зато способность такой машины добраться даже к удаленному месту работы — выше всяких похвал; по этой причине такие машины называют вездеходными автокранами.

Кабина крановщика на автокранах чаще может быть снабжена сдвижной дверью и решеткой для защиты от падающих предметов, широким остеклением, обеспечивающим хороший обзор, а также снабжается гидравлическим механизмом подъема для изменения угла наклона — либо же имеет функцию поворота на 180 градусов. Последнее делается для того, чтобы в транспортном режиме переместить кабину в положение за противовесом, позволяя автокрану вписаться в дорожный габарит.

Яркими современными представителями автокранов на шасси грузовика   выступают краны нового поколения (G1) cерий XCT (шоссейные) и XCA (полноприводные) производства китайского машиностроительного гиганта XCMG. Эти краны снабжены U-образной стрелой. При подъеме и опускании груза с одновременным изменением вылета происходит компенсация изменения вылета, вызываемая прогибом стрелы: тяжелый груз поднимается вертикально, что делает подъем/спуск более безопасным. Совмещать подъем и опускание стрелы с изменением вылета позволяет энергосберегающая гидравлическая система нового типа. K-образная опора, более устойчивая, чем опоры традиционной формы, позволила китайскому производителю добиться улучшения характеристик подъема средней и длинной стрелы.

Одномоторная конструкция силовой установки этих кранов, по словам производителя, позволяет добиваться большой экономичности и до 40% снижает расходы на их техобслуживание. Высокий крутящий момент при низкой частоте вращения позволяет шоссейным кранам преодолевать подъем ≥45%, а полноприводным — ≥70%. При этом расход топлива в движении составляет у них всего от 30 литров на 100 километров. Интересно отметить, что компанией XCMG в новых кранах cерий XCT и XCA впервые к крановой отрасли применена технология рекуперации энергии.

Всего в конструкции кранов XCT и XCA реализовано 13 инновационных решений. В частности, у кранов нового поколения заметно улучшилось взаимодействие «человек — компьютер». Благодаря этому возможны дистанционный контроль и управление через мобильный терминал. Требуется только ввести информацию: начальный подъемный вес, вылет, высота — и система предложит оптимальный рабочий режим, что снижает риск, связанный с человеческим фактором.

Всего в 2018 году XCMG выпустила восемь моделей новых кранов серии XCT грузоподъемностью от 25 до 130 тонн с вылетом стрелы от 42 до 61 метра (с гуськом — от 51 до 89 метров). Что касается полноприводной серии XCA, грузоподъемность семи разных моделей этих машин находится в пределах от 60 до 550 тоннн, а длина выдвинутой стрелы у них составляет от 48 до 90 метров (с гуськом — от 64 до 132 метров). В России руководство XCMG особенно активно продвигает пятиосный вездеходный кран XCA220 с 73-метровой стрелой, длина которой с гуськом может достигать 108,2 метра. Усовершенствованное шасси кранов XCMG позволяет добиться впечатляющей маневренности на рабочей площадке, в том числе — и крупнотоннажным полноприводным кранам.

Стреловые гусеничные краны широко используются как в строительстве, так и в монтаже промышленного оборудования крупных размеров. По сравнению с вездеходными колесными кранами они обладают еще более впечатляющей проходимостью, однако скорость их движения в 3—4 раза ниже. Конструкция стрелы гусеничных кранов может быть прямой, телескопической или изогнутой. Поворотная часть таких кранов конструктивно схожа с той, которой оснащена подъемная техника на колесном ходу. А неподвижная часть представляет собой сварную раму, которая монтируется на тележку с гусеницами. Притормаживая движение одной из гусениц или полностью останавливая ее с одновременным увеличением скорости другой, такой кран способен разворачиваться на месте. Гусеничные краны оборудуются решетчатой стрелой, а в качестве захватного механизма они оперируют крюковым или грейферным захватом, а дизель-электрические модификации этих машин — электромагнитным.

Для того чтобы доставить стреловой гусеничный кран к месту работ, потребуется тягач с низкорамным полуприцепом — а возможно, и несколько: громоздкую технику этого типа часто доставляют на строительную площадку по частям и монтируют уже на месте. Другие варианты доставки — железнодорожный или водный транспорт. Однако подобные хлопоты того стоят: при монтаже инженерных коммуникаций, установке крупногабаритных конструкций, погрузке сверхтяжелых или объемных конструкций такие краны практически незаменимы. Длина их стрелы может достигать ста метров (и это не предел), а грузоподъемность — сотен тонн. Устойчивые, не нуждающиеся в установке опорных контуров, не требующие подготовки площадки, способные работать даже на бездорожье и преодолевать уклоны до 20 градусов, в плане эксплуатации эти машины считаются одними из самых безопасных в семействе мобильных стреловых. И одними из самых превосходных по грузоподъемности: в любой статье о кранах-гигантах всех типов часть моделей будут гусеничными. Один из таких рекордсменов — кран Manitovoc 31000 —имеет грузоподъемность до 2300 тонн и стрелу длиной 137,8 метра. Этот крупнейший из когда-либо изготовленных компанией кранов имеет самоподдерживающий противовес с переменным положением, способный снижать размеры опорной площади крана и требования к подготовке грунта. Из других особенностей этого сверхтяжеловеса нужно отметить четыре гусеницы с установкой на цапфах, два двигателя Cummins мощностью по 600 л.с., быстрый, насколько это возможно для такого гиганта, самомонтаж и демонтаж и оригинальную систему управления EPIC c технологией CAN-Bus.

В качестве подвида гусеничных стреловых кранов нужно упомянуть краны-экскаваторы, имеющие как экскавационное, так и крановое сменное рабочее оборудование — ковш драглайна, грейфер, траншейный грейфер, гидравлический обсадной стол, кран. Один из всемирноизвестных производителей машин этого типа, компания SENNEBOGEN, выпускает краны-экскаваторы со стрелой в виде решетчатой мачты, разные модели которых имеют эксплуатационную массу от 30 до 300 тонн и работают с большим выбором навесного оборудования с механическими и гидравлическими приводами. Одна из них, кран-экскаватор для тяжелых работ SENNEBOGEN 6300 HD, применяется в добывающей промышленности и специализированных фундаментных работах. Высота его крюка достигает отметки 80,3 метра, грузоподъемность — 200 тонн. Для выемки грунта он оснащается грейфером, объем которого 15 кубометров. В зависимости от сферы применения и производственных задач кран-экскаватор оборудуют силовой установкой мощностью 570, 780 или 840 киловатт.

Благодаря своей высокой маневренности и автономности работы (отсутствию подкрановых путей и прочего) стреловые самоходные краны находят самое широкое применение как в строительстве, так и при монтажных и погрузочно-разгрузочных работах. В пользу их растущей востребованности лучше всего свидетельствует тот факт, что новые модели этих машин ежегодно демонстрируются на ведущих специализированных выставках России, привлекая самый живой интерес их посетителей.
