Рулевое управление КамАЗ
На модернизированных автомобилях КАМАЗ устанавливается усиленное рулевое управление (ГУР 4310).
Рулевое управление КамАЗ (рис. 270) снабжено гидроусилителем 7, объединенным в одном агрегате с рулевым механизмом, клапаном 5 управления гидроусилителем и угловым редуктором 6.
Рулевое управление КамАЗ включает в себя, кроме упомянутых узлов:
- колонку 2 рулевого управления с рулевым колесом 1;
- карданный вал 3 рулевого управления;
- насос 12 гидроусилителя рулевого управления в сборе с бачком 13 гидросистемы;
- радиатор 4;
- трубопроводы высокого 11 и низкого 10 давления;
- тяги рулевого привода.

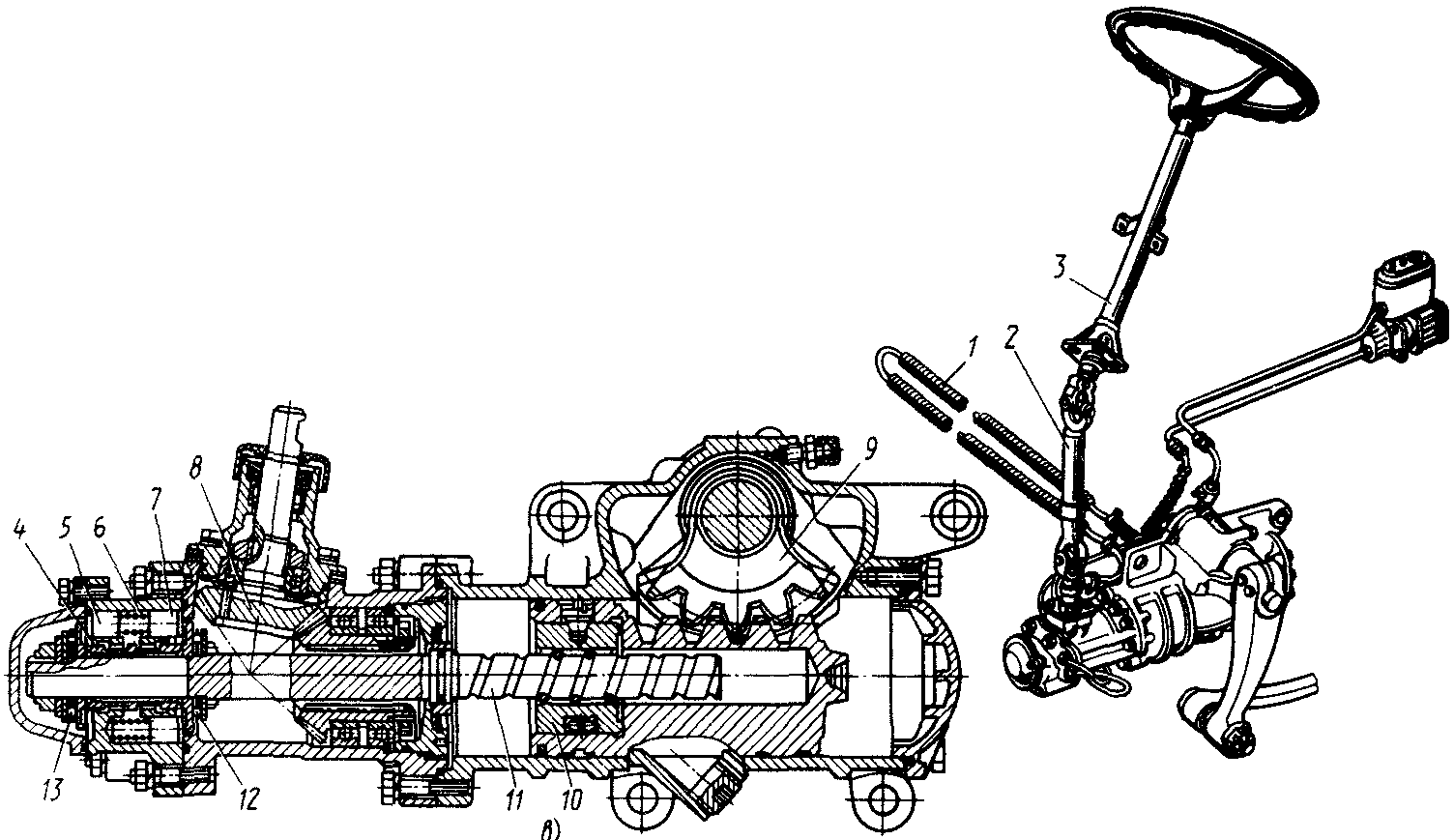

Рис. 270. Рулевое управление КамАЗ: 1 — колесо рулевое; 2 -колонка; 3 — вал карданный; 4 — радиатор; 5 — клапан управления гидроусилителем; 6 — редуктор угловой; 7 -гидроусилитель с рулевым механизмом; 8 — тяга продольная; 9 — сошка; 10 — трубопровод низкого давления; 11 — трубопровод высокого давления; 12 -насос гидроусилителя руля; 13 — бачок гидросистемы

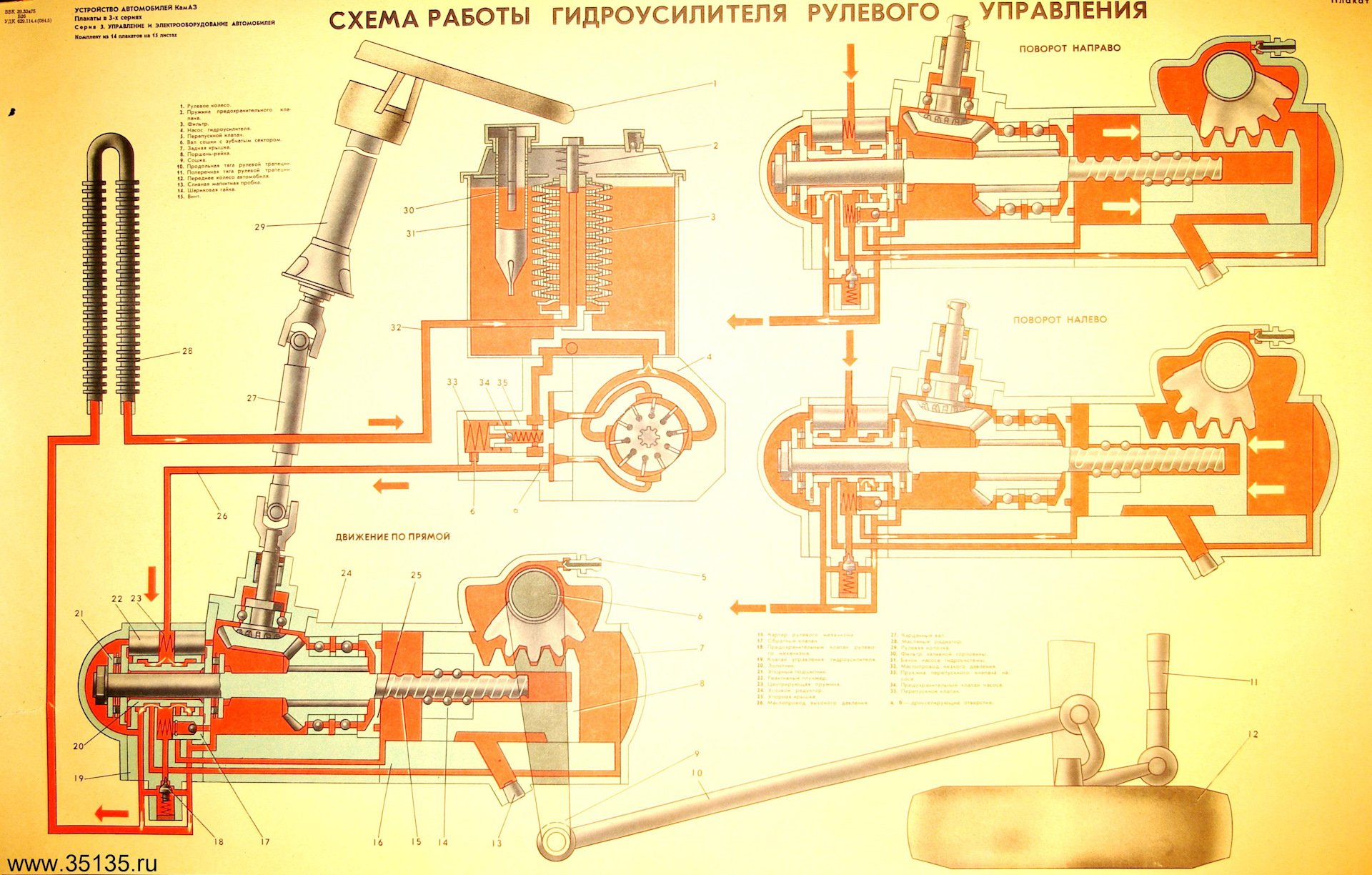

Гидроусилитель рулевого управления уменьшает усилие, которое необходимо приложить к рулевому колесу для поворота передних колес, смягчает удары, передающиеся от неровностей дороги, а также повышает безопасность движения, позволяя сохранять контроль за направлением движения автомобиля в случае разрыва шины переднего колеса.
На модернизированных автомобилях КАМАЗ изменено крепление рулевой сошки см. рис. 271. Вместо стяжных болтов, гаек и шплинтов для крепления применяется гайка со стопорной шайбой.
- Техническое обслуживание рулевого управления
- Ремонт рулевого управления
Рис. 271.
Колонка рулевого управления (рис. 272) прикреплена в верхней части к кронштейну, установленному на внутренней панели кабины, в нижней — к фланцу на полу кабины. Колонка соединена с рулевым механизмом карданным валом.
Вал 1 колонки вращается в двух шарикоподшипниках 4. Осевой зазор в подшипниках регулируется гайкой 8. Смазка в подшипниках заменяется только при разборке колонки.
Рис. 272. Колонка рулевого управления: 1 — вал колонки; 2 — кольцо стопорное; 3 — кольцо разжимное; 4 — подшипник шариковый; 5 — труба колонки; 6 — обойма с уплотнением; 7 — шайба стопорная; 8 — гайка регулировки подшипников
Карданный вал рулевого управления (рис. 273) с двумя шарнирами на игольчатых подшипниках 4, в которые при сборке закладывается смазка 158. В эксплуатации подшипники не нуждаются в пополнении смазки.
Угловой редуктор (рис. 274) с двумя коническими шестернями со спиральным зубом передает вращение от карданного вала на винт рулевого механизма. Ведущая шестерня углового редуктора выполнена заодно с валом 1 и установлена в корпусе 4 на шариковых подшипниках 5.
Рулевой механизм со встроенным гидроусилителем (рис. 275) прикреплен к переднему кронштейну передней левой рессоры. Кронштейн закреплен на раме автомобиля.
Клапан управления гидроусилителем рулевого управления (рис. 276) крепится к корпусу углового редуктора с помощью болта и четырех шпилек (или пяти шпилек — одной длинной и четырех коротких).
Насос гидроусилителя рулевого управления с бачком для масла (рис. 278) установлен в развале блока цилиндров и приводится в действие от коленчатого вала двигателя. Шестерня 1 зафиксирована на валу 5 насоса шпонкой 6 и закреплена гайкой 2 со шплинтом 3.
Трубопроводы системы гидроусилителя рулевого управления. Для трубопроводов в системе гидроусилителя применяют стальные цельнотянутые трубы и резиновые рукава оплеточной конструкции. Рукава высокого давления имеют две внутренние комбинированные оплетки, состоящие из хлопчатобумажных и лавсановых нитей. Концы рукава заделываются в специальные наконечники, обжимаемые при сборке.
Рукава низкого давления имеют одну внутреннюю нитяную (лавсановую) оплетку и крепятся на трубопроводах гидросистемы с помощью хомутиков.
Соединение труб между собой и. крепление их к насосу и клапану управления гидроусилителем осуществляется накидными гайками и штуцерами с наружной резьбой. Уплотнение трубопроводов обеспечивается тем, что концы труб, выполненные с двойной развальцовкой, прижимаются к коническим поверхностям соответствующих деталей. Момент затяжки гаек в соединениях трубопроводов должен быть в пределах 78,5. .. 98,1 Н м (8 … 10 кг·см).
Радиатор 4 (см. рис. 270) предназначен для охлаждения масла в системе гидроусилителя рулевого управления и представляет собой алюминиевую оребренную трубу, установленную перед радиатором охлаждения двигателя. Масло от рулевого механизма к радиатору и от радиатора к насосу подводится по резиновым рукавам.
Привод рулевой включает продольную и поперечную рулевые тяги.
