Самодельные железные колеса на мотоблок

Мотоблок – техника, которая знакома большинству фермеров. По факту, это мобильный трактор, который используется для вспахивания грунта, посадки растений или перевозки грузов. Он удобен на небольших дачных участках, где руками все делать уже тяжело, но большой трактор не нужен. Если вы читаете эту статью, то у вас либо уже есть мотоблок, либо вы собираетесь его приобрести.

Один из самых частых вопросов владельцев этой техники – как сделать колеса для мотоблока своими руками? Все дело в том, что в стандартной комплектации они очень быстро изнашиваются, а также не подходят для всех типов почв и рельефов. Покупать новые – дело довольно затратное, поэтому можно прибегнуть к собственному мастерству. В этой статье рассмотрим, как именно это сделать.

Виды колес

Для начала следует разобраться, какие виды колес для мотоблока вообще существуют. Так как техника используется во множестве фермерских процессов, комплектация бывает разная. Это касается и пневмоколес, ведь хороший результат и удобство использования зависит и от правильных составляющих. Важно отметить, что на мотоблок нельзя ставить обычные автомобильные колеса от «Оки», «Нивы» или «Москвича». Все варианты, представленные ниже, больше и тяжелее.

Правильнее будет сравнить их с комплектами от квадроцикла, хотя и они не всегда имеют подходящий размер.

  • Пневматические. Такой вариант можно поставить для пахотных работ и для удаления корней из почвы. На вид это крупные колеса, диаметром от 40 см и шириной от 20 см. Рисунок на протекторе должен быть грубый, чтобы мотоблок хорошо работал на почве. Часто такой вариант идет в стандартной комплектации и славится своей износостойкостью. Тем не менее, если они пришли в негодность, то следует незамедлительно искать замену.

  • Тяговые. Народное название этих колес – елочка. Все из-за ярко выраженного рисунка на их резине. Этот вид тоже универсален и подходит для грунтозацепа или стандартных транспортных решений. Например, ими часто пользуются снегоуборщики. Тяговые шины для мотоблока тоже отличаются надежностью в быту.

  • Цельнолитые (чаще всего сделаны из резины). Цельнолитые комплектации идеально подходят для каменистого грунта. Они позволяют мотоблоку двигаться быстрей на таком рельефе и не портятся после первого использования. Из минусов – они действительно очень тяжелые, поэтому переносить их не так просто. Подобные шины подходят для мотоблоков серии МТЗ и дизельной техники.
  • Металлические. Последняя вариация подходит для глиняной почвы. Все дело в том, что в отличие от предыдущих колес, эти имеют стальные зубья. Это, конечно, утяжеляет технику, но в мягком грунте они отлично делают свою работу. По-другому металлические зубья еще называют грунтозацепы.

Что касается общих рекомендаций, то выбирая во что обуть ваш мотоблок, обращайте внимание на переднее колесо. Оно опорное и в процессе использования амортизирует весь механизм. Это способствует продлению срока эксплуатации и повышению качества работы.

В целом такая классификация пневмоколес применяется не только для мотоблока, но и для прицепов или других инструментов из этой же категории. Так что ей можно смело пользоваться, ведь для сохранения износостойкости всей техники в ассортименте фермера должен быть как прицеп, так и мотоблок.

Как сделать колеса своими руками

Разобравшись с видами шин, следует узнать, как сделать такие же, но самодельные. Первое, что стоит учесть – у вас в любом случае не получится сделать колеса для мотоблока с самого нуля. Вам необходима будет основа – старые пневмоколеса от машины, например, от «Оки» или от «Нивы». В этом вопросе все зависит от вашего выбора или наличия подходящего материала. И, кстати, фермеры не рекомендуют покупать новый комплект шин для переделки, так как стоят они недешево и в результате у вас не получится сэкономить приличную сумму, сделав оставшуюся работу самому.

Вторая вещь, без которой ничего не выйдет – до начала процесса необходимо подготовить чертежи. К этому вопросу нужно подойти ответственно, и чертежи должны удовлетворять требованиям на основе имеющихся материалов.

Часто изготавливают спаренные колеса, куда внутри можно положить дополнительный утяжелитель. С этого варианта и начнем. Спаренный вариант – это быстрая и эффективная переделка колес, которая доступна многим. Вам понадобятся 4 колеса с хорошей основой из нержавейки (кстати, у мастеров входу шины от «Москвича»). Также необходимо иметь при себе железные пластины. Сам процесс проводится в несколько шагов.

  1. С основы снимается резиновая шина.
  2. К ободу, на который одевается шина, необходимо приварить несколько пластинок железа, шириной до 5 см. Обычно из пластин формируют квадрат, который приваривают к одной из сторон обода.
  3. Далее обод со второго колеса приваривается к этому квадрату. Таким образом, вы соединяете два обода между собой с помощью пластин и варки.
  4. На последнем этапе резина надевается заново на обода.

Авто едет на дровах | Автор топика: Auni

The video was deleted or is not publicly available

Владислав (Auni) Для увеличения скорости впереди нужно кошку пускать.В детстве так делал.Пса привязывал к велосипеду и если он видел на дороге кошку, то скорость была отличная.Потом кошка в дыру забора, пёс за ней, а я в забор.В результате куча железа от велосипеда, я весь ободранный с синяками, шишками и ссадинами.

Tags: Как сделать железные колеса для мотоблока видео

Усовершенствования мотоблока состоят в следующем. На продольной опоре для навесных устройств (стабилизато.

грунтозацепы своими руками – YouTube

2:08. Зимние колёса на ВАЗ-2101, мой вариант 🙂 – Duration: 5:36. Теория ДВС 124,719 views. 5:36. (Прикол)Мотоблок против запорожца .

Самодельные грунтозацепы для мотоблока. – YouTube

Ходовые испытания грунтозацепов для мотоблока и мотокультиватора. . Транспортные колеса и эффективность разблокираторов .

www.1001z.ru | Автор топика: Florianne

Как сделать культиватор универсальным?
Основной рабочей частью мотокультиватора является почвофреза. Ею оснащены все агрегаты (за исключением электротяпок, где режущий элемент заменен железными штифтами). Изготавливается она из стали, покрывается краской и не нуждается в дополнительной заточке.

Навесное оборудование, в свою очередь, продается отдельно и приобретается пользователем по мере необходимости. Оно позволяет расширить сферу применения культиватора, предназначено для среднего и тяжелого классов, реже для легких (в зависимости от модели агрегата). Но важно уточнять совместимость прицепа именно с конкретной выбранной моделью культиватора.
Для каждой задачи – своя оснастка

Для тех, кто занимается выращиванием картофеля, незаменимым станет плуг. Существует два их вида в зависимости от отвала почвы:

Если насадка выполнена добротно, то во время работы она сама заглубляется в обрабатываемую землю. Если же этого не происходит, значит, плуг некачественный.

Окучник – один из видов плуга. Благодаря V-образной форме лемеха с его помощью можно как делать ровные борозды для посева сельскохозяйственных культур, так и окучивать посаженные растения.

Бульдозерный нож, в свою очередь, способен заменить лопату как при уборке снега, так и земли. Разумеется, при использовании ножа-отвала не получится полноценный бульдозер, но с небольшими кучками почвы он справляется легко.

Для владельцев газонов полезной будет насадка-аэратор. Ее использование способствует повышению питания почвы как влагой, так и удобрением. Происходит это благодаря небольшим отверстиям, прокалываемым в земле иглами насадки.

Кроме отдельных элементов, некоторые производители выпускают наборы, которые включают в себя ни какой-то один тип навесного оборудования, а сразу несколько насадок и все необходимое для их крепления. Они позволяют экономить не только деньги на покупку обвеса, но и время на поиск разнообразных насадок. Так для некоторых моделей культиваторов вы можете приобрести комплекты навесного оборудования. В них входят плуг, окучник, пара грунтозацепов, сцепка, необходимая для присоединения насадок к агрегату, и удлинительные оси.

Совместимость же с тем или иным видом культиватора индивидуальна и выясняется при приобретении у продавца.

Сенокосилка дает возможность помимо обработки почвы ухаживать еще и за травой на участке. Разделяют два типа: роторные и ножевые.

Первые более производительные, но и значительно опаснее. Ножевые же, как на изображении, отличаются маневренностью, что удобно, например, между деревьев, клумб, кустов.

Кроме собственно навесного оборудования, отдельно можно приобрести сцепку для его присоединения к культиватору. Большинство сцепок являются универсальными и подходят для всего дополнительного инструмента (плуга, окучника и т.п.).

Пневматические колеса, в случае возможности их установки, желательно приобретать сразу. Они позволяют значительно сократить время на транспортировку культиватора, особенно по рельефной местности.

Не лишним будет и приобретение грунтозацепов, особенно обладателями маловесных агрегатов. Кроме того, что они повышают устойчивость агрегата, они также дают возможность повысить уровень заглубления почвофрез в грунт.

Для электрических культиваторов важно приобрести удлинитель. В зависимости от площади участка можно выбрать максимальную необходимую длину. Удлинитель-катушка, имеющий железную либо пластиковую стойку, более устойчив. Также он оснащен прочной ручкой для переноски.
Экипировка

Из средств защиты необходимы как очки из специального пластика, так и наушники, в крайнем случае – беруши.

Очки позволяют надежно защитить глаза от земли и пыли, летящих из-под фрез. Наушники и беруши предназначены для защиты слуха от повреждения шумом при работе. Разумеется, обязательна специальная одежда, которой многие любят пренебрегать.

Не лишними станут и канистры для хранения масла и бензина либо топливной смеси. Выполненные из пластика, они предотвращают преждевременную порчу топлива и его окисление, а специальная маркировка с боковой стороны удобна при приготовлении смеси.

Если вы сомневаетесь в необходимости и целесообразности приобретения того или иного навесного оборудования, обратитесь за помощью к нашим менеджерам, которые помогут сделать правильный выбор. Если желаемый товар отсутствует в данный момент, оставьте заявку и вам сообщат о поступлении его на склад.

Самодельные грунтозацепы для мотоблока – YouTube

Самодельные грунтозацепы для мотоблока . Мотоблок Зубр НТ 105. . Сделали MINI Трактор с движком и задним редуктором от .

Как выбрать колеса для мотоблока и как сделать своими .

Как сделать самодельный мотоблок с двигателя мотоцикла, фото видео . а также металлические колеса с грунтозацепами — для качественной .

Каждый владелец мотоблока пытается сделать все возможное для того, чтобы его орудие труда было максимально функциональным. Вы можете сделать грунтозацепы для мотоблока своими руками из автомобильных дисков или купить их в специализированном магазине.

Чертежи, как сделать грунтозацепы для мотоблока своими руками

Грунтозацеп относится к навесному оборудованию и широко используется в сельском хозяйстве. Необходимо учитывать конструкцию грунтозацепа, поскольку они изготовляются универсальными, а так же некоторые выполнены под отдельные модели мотоблоков. Любой владелец мотоблока может изготовить самостоятельно грунтозацеп из ненужных ему автомобильных дисков. Естественно, что это занятие займет время, но зато вы сможете сэкономить некую денежную сумму.

Прежде чем принять решение о том, какие грунтозацепы нужны именно вам, необходимо быть проинформированным об их разновидностях.

  1. Грунтозацепы для мотоблока Нева. Имеют высоту обода 34 см, а ширину – 11 см.
  2. Грунтозацепы для мотоблока Кентавр. Будут иметь еще большую высоту – 45 см, а ширину 12 см.
  3. Для мотоблока Зубр. Высота зацепов — 70 см, а ширина – 20 см.
  4. Для мотоблока Фаворит. Колеса — 43 см, ширина 15 см.
  5. Для мотоблока Ока. Цельный обод с диаметром 42,5 см и 13 см.
  6. Грунтозацепы для оборудования Салют. Если выбрать высоту 50 см, ширину 20 см, то не будет пробуксовки колес.

Навесное оборудование для мотоблока своими руками из автомобильных дисков

Перед тем как приступить к работе над изготовлением грунтозацепа, нужно обзавестись чертежами, ориентация которых будет направлена на процесс работы. Самым простым и распространенным способом изготовления считается использование для него автомобильных дисков.

Пошаговая инструкция по изготовлению грунтозацепов из дисков:

Шаг 1 . С помощью сварочного аппарата к дискам крепится полоса из метала, которая в дальнейшем послужит креплением для пластин грунтозацепов.

Шаг 2. Изготовление зубьев, основой для которых послужат стальные пластины. Толщина пластины должна быть достаточно большой, если навесное оборудование предназначена для работы с землей. Длину зубьев необходимо подбирать, отталкиваясь от модели мотоблока.

Шаг 3. Крепятся зубья по кругу, расстояние между ними должно составлять 16 см, допустимое отклонение в разные стороны не должно превышать двух сантиметров.

Если владелец мотоблока правильно изготовил грунтозацеп своими руками из автомобильных дисков, то он ни в коем случае не будет разочарован, а, наоборот, у него появиться желание работать и в дальнейшем делиться своим опытом.

Вводя в эксплуатацию свой грунтозацеп, стоит помнить о его прямом предназначении, то есть его контакте исключительно с грунтом. Категорически запрещено работать с оборудованием на жестких поверхностях, таких как камень или асфальтное покрытие.

Смотрите видео: Изготовление самодельных грунтозацепов

При неправильной эксплуатации ваше навесное оборудование быстро повредится, также возможно повреждение поверхности по которой проехал мотоблок с грунтозацепом из автомобильных дисков. Не стоит забывать и о собственной безопасности, особенно это касается тех случаев, когда используются металлические колеса.

Грунтозацепы для мотоблока своими руками из автомобильных дисков сделать под силу даже начинающему фермеру или садоводу. Находите подробные чертежи и пробуйте изготовить навесное оборудование из подручных материалов самостоятельно. Качественное оборудование – первый шаг к успешному ведению фермерского хозяйства с нуля.

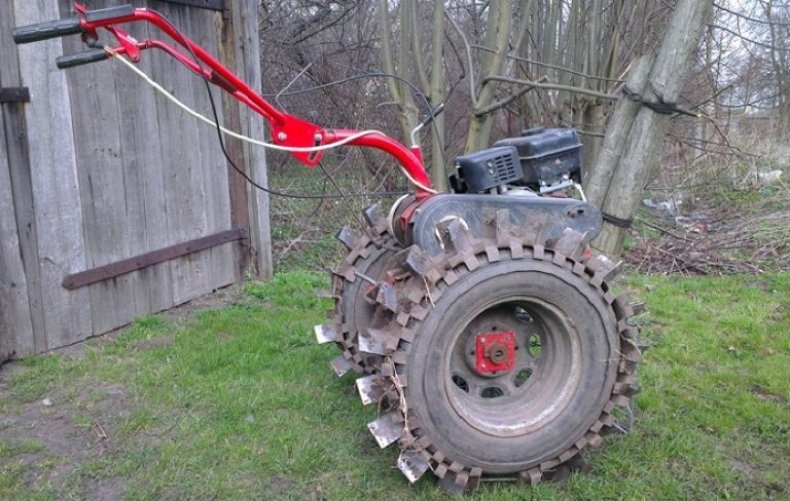

Зверский протектор для мотоблоков, самодельной техники


Всем доброго времени.

Сегодня автор с YouTube канала «Павлов Владимир» подробно расскажет, как он смастерил отличный протектор на колёса своими руками. Все колёса для своей техники, автор сделал по этому принципу. Данная самоделка увеличивает проходимость и тяговую способность техники.


По словам автора, колеса с таким протектором зарекомендовали себя с не плохой стороны, например на мотоблоке, такие колёса в эксплуатации уже более 10 лет.

Мастер использовал для своей самоделки.

МАТЕРИАЛЫ:
Листовой металл, толщина 10 мм
Колесный диск Газель R16
Покрышка (не от грузового авто)
Мебельные болты М8 длина - 40 мм и 50 мм.
Шайбы М8 двух видов
Гайки М8
Клиновидный ремень.

ИНСТРУМЕНТЫ:
Маркер
Линейка
Старые куски ДВП. (Для изготовления шаблонов)
Лобзик электрический
УШМ с отрезным кругом по металлу
Гаечные ключи
Тиски
Электрическая дрель
Сверло 10 мм
Зенкер
Электроды и сварочный аппарат.


И так поехали! Первым делом автор сделал шаблон, для изготовления внутренней части колёсного диска.

Таким образом, чтобы он закрыл все отверстия на диске.

После по шаблону, из листового металла выточил фланец.

С разболтовкой 10 на 4.

И ещё два отверстия для крепления грузов.

Затем готовый фланец, мастер в варил в диск.

Далее он сделал ещё один шаблон. Для разметки ремня и отверстий в нём под болты.

Затем размечает ремень по шаблону.

И разрезает его на сегменты.

Размеры ремня:
Ширина - 50 мм.

Высота - 25 мм.

Длина - 190 мм.

Совет от автора: резать лучше электрическим лобзиком. Есть специальные пилки по резине, от них получается чистый и ровный срез, но много дыма.

Можно и пилкой по дереву, от неё много резиновых опилок и сильная вибрация на руки.

Затем сделал разметку под отверстия.

После сделал отверстия сверлом по дереву диаметром 10 мм.


После сверления, автор с обеих сторон убрал заусенцы (появившиеся от сверления) зенкером.

Затем прочистил каждое отверстия от остатков резины, чтобы в дальнейшем они не затрудняли сборку.

Далее автор сделал в шайбах просечку под ус или квадрат, в зависимости от болта. Под ус просечку делать проще, а с квадратом получается надёжнее.


Шайбы имеют внешний диаметр 30 мм, это необходимо, чтобы болт не вырвало из покрышки, а ещё, для большей площади опоры болта, во избежание проворачивания самого болта во время закручивания гаек. Так как, шайбы изготавливаются методом штамповки, одна из её сторон закруглённая, а вторая с заусенцами, чтобы не повредить камеру мастер при сборке будет устанавливать шайбы заусенцами к покрышке, а так же, со слов автора, это улучшит сцепления с покрышкой. Болты в центральные отверстия нужны 40 мм, а в боковые 45 мм или ещё лучше 50 мм. Как говорит автор лишнее можно обрезать, а вот если они будут короткие, то придётся изрядно попотеть, чтобы установить на них гайки во время сборки.

Далее мастер будет делать разметку на покрышке. Расчёт разметки автор делал так: покрышка у автора с размерами 205 на 55 длинна её окружности, составляет 1960 мм. Для того, чтобы мотоблок (для которого автор и делает данную резину) не прыгал на твёрдом грунте, расстояние между ремнями не должно превышать «пятно контакта». Опытным путём, рассчитав данное расстояние, оно получилось 100 мм плюс ширина ремня 50 мм, итого получается, между центральными отверстиями расстояние равно 150 мм. Длину окружности он делит на 150 мм и получает 13 равноудалённых друг от друга меток.

После разметки сверлом на 10 мм делает центральные отверстия. Почему сверлом на 10 мм, а не на 8 мм? Можете спросить вы. Всё очень просто, больший диаметр сверла нужен, для более лёгкой установки болтов, так как сверло не высверливает корт, который в свою очередь очень затрудняет процесс установки.

Далее устанавливает болты 40 мм длиной, с большими шайбами.

После сегмент из ремня.

Потом шайба, диаметр которой 24 мм.

И фиксирует данный «бутерброд» гайкой.

Зафиксировав ремни, автор делает боковые отверстия, сначала с одной стороны, затем устанавливает болты М 8 длина которых 50 мм, и наживляет гайки, а затем то же самое делает с другой стороны.


После затянул все гайки до упора и установил дополнительно по второй гайки на каждый болт.

Получились такие вот шипы, для лучшего сцепления в зимний период.

Лишнюю резьбу, автор удалил с помощью УШМ.

Теперь завершающий этап. Сборка и накачивания колеса.

Тест.


Автору, большая благодарность за такую полезную самоделку.
А на этом у меня всё. Всем большое спасибо и до новой встречи!


Источник (Source) Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

самодельные опорные колеса от «Оки» по чертежам. Как сделать разблокиратор автомобильных колес на мотоблоке

Варианты чертежей колесной конструкции для мотоблока

Заводские комплектации колес на мотокультиватор классифицируют по количеству осей, а также принципу тяги. Производители изготавливают домашние минитракторы, конструкция которых предполагает движение агрегата за счет:

  • двух колесных пар;
  • парной колесной конструкции на одной оси;
  • одного ведущего колеса;
  • на трех колесах.

Одноколесные механизмы чаще оборудуются дополнительными приспособлениями на оси, которые также служат опорой для конструкции. Проанализируйте модель вашего домашнего мотокультиватора, чтобы улучшить его функционал. Подберите прочный надежный материал или подходящую основу для изготовления самодельных элементов ходовой части.

Четырехколесный вариант

Сельскохозяйственные малогабаритные трактора на четырех колесах представляют собой миниатюру аналогичного транспортного средства без кабины. Конфигурация моделей позволяет пользователю передвигаться на мотоблоке.

Для усовершенствования заводской комплектации вы можете сделать замену только ведущей пары или поменять все диски. Выберите один из вариантов улучшения производительности домашней сельхозтехники:

  • оборудование заводских шин дополнительными протекторами;
  • постановка на диски новой резины с фактурным рисунком;
  • установка на оси колесных пар разного радиуса – большего под механизмами, меньшего под ведомой частью;

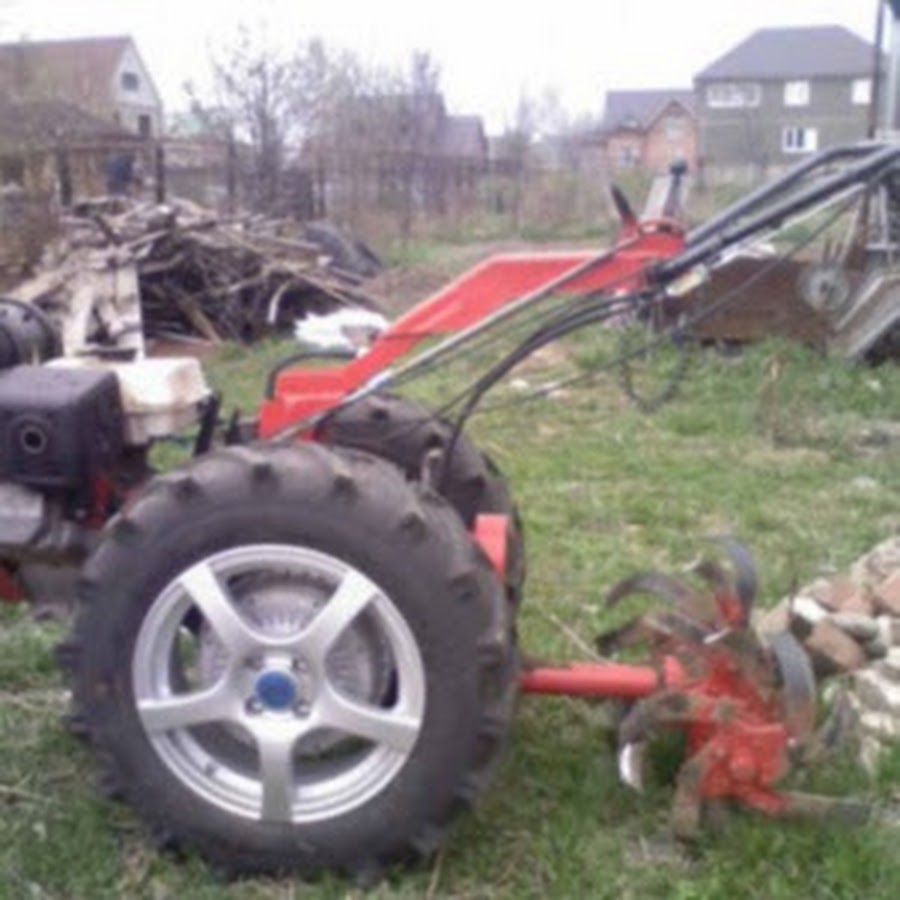

  • монтаж колес от автомобиля.

Важно!

Проектирование колес – важный этап усовершенствования мотоблока, на котором требуется сделать точные расчеты оптимальных размеров, расположения элементов, мест высверливания креплений.

Четырехколесные мотоблоки относят к тяжеловесным моделям. Ряд машин имеет конфигурацию с несъемными колесными элементами. Перед переделкой минитрактора изготовьте чертеж, по которому планируете улучшение.

На одной колесной паре

Двухколесные мотокультиваторы оборудованы одной осью с парой колесных элементов. Платформа с установленным двигателем управляется пользователем с помощью ручек. Постановка проходимой колесной пары решит проблему с:

  • проскальзыванием;
  • пробуксовкой;
  • заполнением землей мало выраженного протекторного рисунка;
  • плохой управляемостью;
  • недостаточной глубиной вспашки и т. д.

Самостоятельно начертите на бумаге эскиз одного элемента или выполните чертеж в компьютерной программе. На рисунке укажите диаметр диска, расположение отверстий для оси, закрепления, их размеры.

С одним ведущим колесом

Одноколесные культиваторы представляют собой устройства в виде колесного элемента в шине с выраженным протектором. От проходимости диска зависит скорость работы и коэффициент полезного действия при выполнении фермерских работ.

При подготовке чертежа для замены ведущего колеса воспользуйтесь рекомендациями:

  • подберите диаметр колесного элемента, аналогичный заводской комплектации;
  • выбирайте материалы с большим весом при самостоятельном изготовлении колеса;
  • замените резину на более фактурную и широкую.

Мотоблок на одном колесе управляются за счет ручного манипулирования. Вам будет легче вести конструкцию с широким колесом и мощным протектором.

Трехколесные модели

На малогабаритных сельскохозяйственных тракторах для обработки дачного участка с тремя колесами передний элемент выполняет функцию следования заданной траектории. На заднюю колесную пару подается крутящий момент от двигателя агрегата. В большинстве моделей ходовую часть, расположенную спереди, делают большего диаметра.

Для проектирования замены колес на одноосном малогабаритном тракторе воспользуйтесь рекомендациями:

  • рассчитывайте тот же радиус диска с шиной, что предусмотрен заводской комплектаций. Постановка меньшего или большего колеса по диаметру сделает работу механизмов некорректной;
  • изготавливайте одинаковые колесные элементы. Замена на колеса с разным рисунком протектора или разной массой усложнит использование минитрактора.

При изготовлении чертежа своими руками возьмите за основу модель, спроектированную производителем. Учтите полный радиус элементов. Можно спроектировать диск меньшего диаметра, но установить на него толстую резину, и, наоборот.

Колеса для мотоблока «Нева»

Мотоблоки «Нева» являются одним из наиболее распространенных и довольно многофункциональным видом. Независимо от того, какие работы на них выполняются, работа на этом мотоблоке без колес и навесного оборудования невозможна. Выбор для данной модели довольно обширен, учитывая многофункциональность данного агрегата и поистине народную любовь к нему.

«Нева»

Выделяют для мотоблока «Нева» колеса следующих видов:

  • Пневмоколеса, они комплектуются мотошиной, камерой, ступицей колеса мотокультиватора и диском. Пневмоколеса устанавливают на вал редуктора таким образом, чтобы вершины шипов располагались по направлению движения.
  • Металлические, или грунтозацепы, используются для повышения тяговых усилий благодаря большему сцеплению с грунтом. Бывают широкие, высокие и узкие типы металлических колес. Кроме того, металлические колеса с лопастями, шипами и прочими приспособлениями используются для различных видов обработки почвы.

В целом колеса, устанавливаемые на «Неву», можно классифицировать следующим образом:

  • транспортные 4 0х8 – используются для транспортировки грузов на мотоблоки, установку их на прицепы, перемещения мотоблоков на дорогах. Они отличаются сравнительно небольшим диаметром и давлением в шинах, ширина их составляет порядка 4 дюймов;
  • комплекты для расширения колеи, состоящие из двух стопоров и нескольких удлинителей, функционал их – расширение колеи. Оптимально приобретать комплект удлинителей, позволяющих устанавливать на мотоблок широкие колеса;
  • тягловые 16х6 50 8, устанавливаются комплектом, используются для тягловых работ. Шины бескамерные, поэтому из-за перекачаности они не выходят из строя, имеют внешний диаметр порядка 16 дюймов и рабочее давление в четыре атмосферы;
  • грунтозацепы КУМ-540, 680 для окучивания, грунтозацепы Н для пахоты. Позволяют идеально проходить по мягким и труднопроходимым почвам. Их также рекомендуется дополнительно оснащать утяжелителями.

На заметку. Помимо этого, на мотокультиваторы «Нева» устанавливаются самодельные грунтозацепы, которые изготавливаются под конкретные задачи и потребности владельца данной техники. В качестве пневмоколес могут устанавливаться идеально подходящие к «Неве» от автомобилей «Жигули», «Ока», «Нива» и «Москвич».

К таким переделкам сами владельцы «Невы» относятся восторженно, так как зачастую бывают недовольны ходовыми качествами колес из заводской комплектации.

Вам это будет интересно О шинах для бездорожья

разновидности, применение, изготовление своими руками

Колеса для мотоблока: разновидности, самостоятельное изготовление

Колеса для мотоблока являются одной из важнейших его составляющих. Именно от их качества, размера и разновидности будет зависеть проходимость, маневренность и функциональность мотоблока в целом.

Для того, чтобы определится с выбором оптимальных колес на мотоблок, перед их покупкой или изготовлением следует ознакомиться с их разновидностями и особенностями.

Тяговые колеса

Предназначены для эксплуатации мотоблока в разных условиях. Отлично справятся с нагрузкой при транспортировке тяжестей, пригодятся просто для езды по дорогам и ровным поверхностям.

Благодаря особенному рисунку протектора типа «елочка» пневматические тяговые колеса также с легкостью могут быть использованы для более тяжелых работ – вспашка, культивация, окучивания и т. д. Данный тип протектора позволяет без особого труда работать на вязкой или рыхлой почве, не опасаясь того, что агрегат застрянет.

Обычно этот тип колес имеет достаточно широкие шины (более 20 см) и большой диаметр дисков (40 см и более).

Особыми разновидностями тяговых колес к мотоблоку являются цельнолитные и грунтозацепы.

Цельнолитные колеса отличаются повышенной прочностью и более мощным протектором.

Грунтозацепы – особый вид колес, состоящих из стальных ободов и специальных зубьев, которые по форме напоминают тот же протектор «елочку». Хотя данный вид колес и не обладает большими размерами, их вес и конструкция позволяют выполнять работы даже на самых сложных грунтах.

Спаренные колеса

Конструкция этих колес от мотоблока предусматривает соединение (спаривание) воедино двух идентичных ободов и размещение данных приспособлений по обе стороны агрегата.

Этот вид шин для мотоблока значительно увеличивает проходимость мотоблока, исключает риск пробуксовки и переворачивания техники, повышает скорость на ровной поверхности.

Опорное колесо

Особенный вид колеса к мотоблоку, отвечает за уменьшение нагрузки на оператора, перебирая на себя нагрузку от мотора и всего корпуса агрегата. Несмотря на маленькие размеры, полезно еще и тем, что повышает устойчивость мотоблока в нерабочем состоянии, облегчает его транспортировку.

Конструкцией многих современных моделей мотоблоков предусмотрено такое колесо или опорная лапка, что также очень удобно.

Удлинители колес для мотоблока

Для того, чтобы увеличить ширину колеи, сделать мотоблок устойчивей и выносливей, можно изготовить такое несложное приспособление, как удлинители колес.

Сделать данный девайс своими руками можно по такому алгоритму:

  1. Приобретите 2 трубы из металла. Их диаметр должен быть примерно на 1 – 1,5 мм меньше, чем диаметр оси.
  2. Для крепления трубы к оси нарежьте резьбу и прикрутите удлинитель к мотоблоку.
  3. Другой конец трубы нужно как можно четче подогнать под отверстие в дисках. При необходимости изделие можно обточить. Если после подгонки удлинителя между ним и диском останутся зазоры – в них будет забиваться мусор и грязь, что негативно скажется на работе мотоблока.
  4. Болтами к диску крепятся стальные пластины, которые и соединят удлинитель с дисками.

Предлагаем ознакомиться с видео, на котором подробно показано процесс изготовления удлинителя для оси мотоблока:

Колеса для мотоблока своими руками

Сделать колеса на мотоблок самостоятельно не такая уж сложная задача. Важно иметь лишь подходящие заготовки и инструменты. В качестве заготовок идеально подойдут старые колеса от мотоцикла. Также можно сконструировать колеса к мотоблоку из автомобильных дисков.

Следует заранее учесть размеры – колеса должны быть достаточно широкими и массивными, с хорошим протектором, диаметром около 20 дюймов. Также позаботьтесь про удлинитель для увеличения ширины колеи (процесс изготовления удлинителя описан в предыдущем разделе).

Изготовление самодельных колес из автомобильных дисков следует производить по такому алгоритму:

  1. Возьмите 4 диска от автомобиля. Их размеры должны полностью совпадать.
  2. Отшлифуйте диски напильником, очистив их от задиров и сколов.
  3. Приварите диски сваркой друг к другу выпуклой стороной.
  4. На данные заготовки наденьте заранее подобранные шины для мотоблока, накачайте их и прикрепите на ось.

Процесс изготовления спаренных колес проходит так же, с одним небольшим отличием. Между будущими спаренными колесами нужно приварить квадрат соответствующих размеров, сваренный из полос металла.

Изготовленные таким образом колеса идеально подойдут к мотоблокам моделей Нева, Агро, Крот и других известных производителей.

Колеса для мотоблока


Колеса для мотоблока отвечают за проходимость и манёвренность техники. При постоянном эксплуатировании миниагрегатов в трудных условиях даже самые надёжные и качественные колеса становятся непригодными.

Не всегда нужно тратиться на новые детали. Колеса к мотоблоку вполне возможно сделать самостоятельно.

Виды колёс для мотоблоков


Мотоблок является многофункциональной сельскохозяйственной техникой. Для высокой производительности все детали и системы должны быть исправными. Иначе техника не справится с поставленными задачами. Особую роль в этом плане отводят именно оборудованным колёсам.

В зависимости от конструктивных характеристик колеса на мотоблок делятся на следующие типы:

  • тяговые;
  • опорное;
  • цельнолитые резиновые;
  • металлического типа с грунтозацепами;
  • спаренные.

Каждый вид колёс позволяет решать различные задачи. При использовании специальных комплектующих элементов можно значительно увеличить производительность мотоблока, сделать его максимально устойчивым.

Тяговые колеса

Пневматические колеса уникальны по своей конструкции и имеют своеобразный рисунок протектора. Именно благодаря ему есть второе название у тяговых колёс – «ёлочка».

Это широкие элементы, которые обеспечивают комфортное передвижение по ровной дороге и вязком мокром грунте.

Параметры пневматических колёс:

  • ширина больше 20 сантиметров;
  • диаметр до 40 сантиметров.

Благодаря таким данным колеса подходят для пахоты на крупных земельных участках.

Цельнолитые колеса

Колеса от мотоблока цельнолитые резиновые с агрессивным рисунком протектора. Такая особенность позволяет их устанавливать также на мини-тракторы.

Из-за достаточно большого размера данные колеса чаще всего применяются на труднопроходимых территориях, на лесистой и горной местности.

Металлические колеса с грунтозацепами

Данный вид колес достаточно небольшого размера. Но мощность и выносливость агрегата обеспечивается наличием утяжелителей.

Конструкция также включает стальные зубья. Их задача – проталкивать мотоблок вперёд, предотвращая пробуксировку даже на самом маленьком участке.

Опорное колесо

Большинство современных моделей мотоблоков дополняются одним опорным колесом. Именно на него приходится вся нагрузка от мотора и прочих механизмов, которые располагаются в передней части мототехники.

С помощью данного опорного колеса повышается выносливость мотоблока, а также оптимизируются его эксплуатационные характеристики.

Спаренные колеса

В этих колёсах две детали, они имеют одинаковые габариты и формы. Благодаря своей конструкции они обеспечивают отличную проходимость мотоблока по неровным поверхностям, значительно увеличивают его скорость на ровной дороге.

При наличии таких колёс практически исключена пробуксировка. Потому они часто монтируются во время зимы.

Удлинители колес для мотоблока

Удлинители осей для мотоблоков позволяет расширить колёсную базу. С помощью такой детали агрегат становится устойчивее вне зависимости от ширины колеи.

Удлинители могут понадобиться для реализации таких задач:

  • выполнения тяжёлых видов работ и работ на сложных грунтах;
  • использования техники на неровных участках;
  • предотвращения заваливания и пробуксировки мотоблока при использовании сложного навесного оборудования;
  • обеспечивается лучшая проходимость и манёвренность техники;
  • установки железных и пневматических колес, грунтозацепов.

Данную деталь подбирают под конкретный мотоблок. Среди важных характеристик удлинителей:

  • длина деталей в пределах 200-375 мм;
  • внутренний диаметр посадочного отверстия – важно, чтобы он совпадал с характеристиками агрегата;
  • внешний диаметр посадочного отверстия – отвечает за надёжность крепления навесного оборудования.

Как изготовить удлинители?

  1. Подготовить две трубы с диаметром на два миллиметра больше размера оси агрегата;
  2. Сделать резьбу для вкручивания удлинителей на оси;
  3. С обратной стороны трубы должны быть отверстия на два миллиметра тоньше отверстий в дисках на колёсах. В случае необходимости трубы подпиливаются;
  4. Фиксируются колеса на удлинителях с помощью стальных пластин, их укрепляют болтами.

Устанавливаются удлинители колёс на выходные валы мотоблоков. Во время монтирования проверяется, насколько надёжно крепление и плотность фиксирования.

Изготовление колёс для мотоблока своими руками

Изготавливать колеса на мотоблоки без заготовок невозможно. Нужно подготовить основу, которую в дальнейшем видоизменяют и улучшают.

Простые рекомендации по изготовлению:

  • в качестве базы можно использовать колеса от мотоцикла или автомобильные. Для изменения ширины колеи применяются специальные удлинители оси. С их помощью можно сделать колеса для реализации конкретных задач;
  • шины для мотоблока подбираются под тип грунта. Для вязкого, неровного грунта подойдут шипованные шины, на которых агрессивный рисунок протектора;
  • самодельные колеса имеют достаточно большие размеры. Иначе они не справятся с работами. Колеса небольшого диаметра пробуксовывают, потому их приходится часто вытаскивать с влажной почвы;
  • оптимально изготавливать колеса из автомобильных дисков.

Алгоритм работы:

  1. На два колеса уйдёт четыре диска из автомобиля. Они зачищаются от заусенцев напильником;
  2. Диски привариваются между собой выпуклыми сторонами;
  3. На заготовленные колеса надевают резиновые камеры;
  4. На последнем этапе колеса накачиваются воздухом и устанавливаются на мотоблок.

Чтобы во время изготовления не возникло трудностей, стоит просмотреть видео.

Изготовление спаренных колёс своими руками

При использовании техники в условиях повышенной сложности нужно обзавестись сдвоенными колёсами.

Сдвоенные элементы изготавливаются по такой схеме:

  1. На подходящих колёсах вырезаются протекторы;
  2. Из стальных кусочков свариваются квадраты 25*25 см, которые устанавливаются в центральной части обода;
  3. После сваривания устанавливается второй обод. Должно получиться изделие, напоминающее вазу;
  4. На объединённые обода монтируются шины.

Для изготовления спаренных деталей понадобятся одинаковые по размеру ободы.

Изготовление колес с грунтозацепами


Детали с грунтозацепами устанавливаются на модели мотоблоков с мощностью от 6 л. с. Такой показатель не позволит двигателю перегреваться при усиленных нагрузках.

Нужно обзавестись следующими элементами:

  • стальными квадратами;
  • автомобильными колёсами без резины;
  • уголками из стали;
  • болтами.

К колёсам привариваются заготовленные пластины, которые надёжно фиксируются на ободе. Уголок нарезается на куски по типу зубьев, их также приваривают к ободу. От пластин к зубьям нужна минимальная дистанция в 15 см. После на обод устанавливают резиновые шины, изготовленные колеса крепят на ось мотоблока.


Пользуясь вышеописанными советами, можно самостоятельно изготовить колеса для техники Нева, Агро, Крот и прочих известных марок.

Самодельные колеса для мотоблока своими руками

Автомеханик, специализируется на С/Х технике

Колеса к мотоблоку имеют различные варианты. Для самостоятельного создания, перед тем как сделать колеса на мотоблок, потребуется высчитать все требуемые размеры, так как техника разного класса имеет свои технические особенности. Самодельные колеса для мотоблока своими руками могут быть как цельными металлическими или железными, так и пневматическими, в том числе снятыми с жигулей. Все зависит от назначения техники и ее использования.

Колеса для мотоблока своими руками

Для того чтобы сделать колеса для мотоблока правильно, потребуется рассчитать все размеры, а также установить вид требуемых элементов. По функциональности различается несколько вариантов:

  • тяговый;
  • цельнолитой из резины;
  • металлический с наличием грунтозацепов;
  • опорный;
  • спаренный.

Важно! Опорное колесо для мотоблока принимает на себя основную нагрузку от конструкции. Практически в любом агрегате есть такой элемент, так как без него проходимость будет меньше, а нагрузка на все оборудование снизит функциональность.

В данном видео рассмотрим, как сделать колеса для мотоблока своими руками:

Для полноценных сельскохозяйственных работ дополнительно могут устанавливаться утяжелители на колеса мотоблока. Утяжеление необходимо для более полного погружения в грунт, а также для увеличения устойчивости техники.

Процесс создания оборудования для агрегата зависит от выбранного типа и всех особенностей техники. Предварительный план:

  • подготовка инструментов и материалов;
  • создание основы, по которой уже воспроизводится готовый элемент;
  • если база составляется из оборудования мотоцикла или машины, то потребуется сделать удлинители для расширения колеи;
  • шины подбираются по особенностям почвы, чем хуже грунтовые характеристики, тем агрессивнее или шипование протектор.

Важно! Элементы самодельного типа должны иметь крупный размер. Если этот момент будет не учтен, то нагрузка не позволит всей системе нормально функционировать во время работ. Маленькие колеса имеют небольшую проходимость, поэтому не применяются для с/х работ.

Стоит учесть, что для нормальной проходимости самоделки должны иметь минимальный диаметр диска в 19 дюймов или 47 сантиметров. Если детали покупаются, то должны быть просмотрены все технические характеристики агрегата в индивидуальном порядке.

Пример самодельного создания проходимого варианта:

  • берется 4 диска от машины;
  • все заусенцы зачищаются;
  • обе двойки спаиваются сваркой выпуклыми сторонами друг к другу;
  • на готовые двойные устройства надеваются шины;
  • после накачки все устанавливается на конструкцию.

Благодаря такой процедуре, получаются широкие колеса с большой зоной покрытия. Это значительно увеличивает проходимость техники.

Есть много самостоятельных решений в виде колес на устройства, но требуется учитывать способ применения техники, а также все ее технические условия.

На 4 колесах

4 колеса могут быть на устройстве установлены по-разному. Первый вариант – превращение техники в мини-трактор и оборудование его сиденьем. Второй вариант является более распространенным при самодельном обустройстве техники. При таком случае и использовании неподходящих машинных или мотоциклетных запчастей две одинаковые пары спариваются между собой.

Стандартное переоборудование техники в мини-трактор является обычной процедурой при достаточной мощности агрегата. Для такого процесса создается свободная ось, которая устанавливается на удлиненный корпус. На эту ось ставится парное оборудование.

При использовании спаренного варианта две родные пары разбивают и спаривают со вторым колесом. Между соседними дисками также возможно установить утяжелители, но при самодельной работе чаще всего диски спариваются с небольшим промежутком с помощью небольшого прямоугольного окна, который и является в дальнейшем утяжелителем.

Важно! Спаренные варианты могут быть как цельнорезиновыми, так и пневматическими, но одна пара обязательно имеет агрессивный протектор.

При полноценном создании каждая часть будет представлять из себя сдвоенный элемент, который создан из равных частей. Получается, что элементы должны быть одинаковыми по форме и размеру.

Среди преимуществ такой конструкции:

  • более высокий уровень производительности;
  • быстрое снятие наружных частей;
  • простота создания;
  • высокий уровень контакта с поверхностью.

Главными плюсами является повышенная проходимость и увеличенная скорость движения.

Мотоблок на 4 колесах считается наиболее практичным для создания в домашних условиях.

Одноколесный

Мотокультиватор одноколесный считается одним из наиболее простых вариантов для самостоятельного выполнения. Одно устройство может быть как пневматическим тяговым, так и грунтозацепом. Используется такой вариант техники для проведения простых сельскохозяйственных работ, например, для окучивания или копки картофеля. На мотоблоке устанавливается одно устройство, которое также является опорным.

Во время работы на опорную зону идет значительное давление, что требует его большого размера. Если элемент на одноколесном мотоблоке будет иметь небольшой диаметр, то могут возникнуть проблемы с проходимостью, даже в условиях хорошей почвы.

Как поставить жигулевские колеса

Если имеются старые запчасти от жигулей, то есть два варианта их использования. Первым является создание грунтозацепных элементов на основе дисков. Для этой процедуры требуется следующий порядок действий:

  • достать и очистить диски;
  • в определенном порядке приварить пластины, которые будут выполнять роль грунтозацепов;
  • установить грунтозацепы с применением утяжелителей и удлинителей на основу.

Если используются пневматические шины от жигулей, то желательно на мотоблок ставить зимнюю резину, которая более агрессивна и имеет большую проходимость. Если мотоблок используется для больших по площади работ, то требуется использовать спаренный вариант или удлинять ось при установке деталей от жигулей.

Пневмоколеса для мотоблока

Пневмоколеса используются в различных моделях техники. Это возможно, благодаря наличию высокой проходимости по любым типам почв. Среди особенностей пневматических шин выделяются:

  • елочный протектор;
  • достаточная ширина;
  • стандартные размеры по ширине равны 20 см, а диаметр – 40 см;
  • крупный размер способствует применению на больших территориях.

Важно! Пневматические варианты могут быть разными, но при наличии лучше использовать те, у которых более агрессивный вид протектора.

При выборе размеров также необходимо обращать внимание на технические характеристики самого мотоблока. Каждый тип модели имеет свои особенности, которые требуется учесть.

Самостоятельное создание оборудования к технике зависит от многочисленных факторов, в том числе от наличия деталей и требуемых инструментов. При необходимости можно использовать старые диски от автомобилей или мотоциклов. Главным условием являются подходящие размеры для класса мотоблока. Весь процесс проводится в соответствии с последовательным порядком действий, то есть сначала идет подготовка материалов, далее – составление чертежа при необходимости и замерка. Только после этого необходимо приступать к самостоятельной работе.

Как самостоятельно изготовить колеса для мотоблока

Выбирая для своего приусадебного хозяйства мотоблок, пользователи обращают внимание на технологические характеристики его механизма, например, мощность и вес. Мало кто интересуется, какие колеса на нем установлены, ведь качество работы и длительность эксплуатации зависят именно от механизма.

Продающиеся в комплекте стандартные колеса хороши для работы на мягких грунтах. В сложных условиях они быстро выходят из строя, а новые достаточно дороги. Наша статья расскажет, как сделать колеса для мотоблока своими руками.

Виды колес

Такой агрегат, как мотоблок, используется в самых разных видах работ, поэтому колеса, устанавливаемые на него, должны быть тоже разными. Рассмотрим предлагаемые производителями модификации:

  • Пневматического типа.
  • Тяговые.
  • Цельнолитые резиновые изделия.
  • Детали из металла со сцепками.

Пневматические

Необходимы для вспашки почвы или распахивания грядок. Для качественного проведения работ колеса должны иметь ширину больше двадцати сантиметров при диаметре 40 и больше сантиметров. Приветствуется ярко выраженный протектор.

Такой агрегат более устойчив, а все дефекты будут заметны на поверхности шин. Как правило, такими деталями укомплектовываются мотоблоки Нева.

Тяговые

В просторечье эти изделия называются елочкой — за своеобразный рисунок на протекторе. Ширина захвата у них универсальная. Этот вариант используется для транспортировки грузов, или навешивания специального оборудования.

С тяговыми колесами ваш агрегат сможет пройти по бездорожью и даже рыхлому снегу. Резина, установленная на нем, отличается высокой прочностью и износостойкостью.

Цельнолитые

Такие детали отличаются повышенной мощностью шин. Их обычно используют на агрегатах дизельных типов, более похожих на небольшие трактора, такие как МТЗ.

Металлические с грунтозацепами

Это тяжелые детали, которые при работе обеспечивают мотоблоку дополнительную мощь. Специальные зубья позволяют технике двигаться даже по очень сложной и вязкой почве. Самая большая нагрузка приходится на опорное колесо, поэтому не его выбор стоит обращать самое пристальное внимание.

При выборе прицепа нужно следить, чтобы колеса в нем имели аналогичное строение. Тогда при перевозке тяжелого груза давление на мотоблок и прицеп будет компенсировано.

Самостоятельное изготовление

Конечно, полностью собрать эти детали своими руками невозможно. В любом случае вам придется приобретать ось. Все детали навешиваются на готовую основу, которую покупают в магазине.

Можно использовать в качестве базы автомобильные или мотоциклетные пары. Своими руками можно изготовить лишь грунтозацепные детали, так как утяжелители используются крайне редко, и бессмысленно покупать изделия по высокой стоимости.

Чтобы сделать мотоблок удобным для проведения работ, нужно грамотно отладить все его детали и в том числе сделать колесную ось нужной длины. Для этого используются специальные удлинители. Еще можно собрать спаренные детали из железа, внутри которого имеется внутренняя полость. Именно в ней размещают утяжелитель.

Естественно, для прицепа они не подойдут, но зато их можно использовать в самом агрегате для монтажа колес от автомобиля.

Преимущества, которыми обладают спаренные детали:

  • Снижение времени пробуксовки и повышение производительности изделия.
  • Возможность быстро снять и поменять изделия.
  • Легкость сборки собственными силами.
  • Отличное сцепление с поверхностью.

Именно благодаря этим свойствам с двоенные колеса приобретают все большую популярность у фермеров. Их тоже можно сделать своими руками. Конечно, детали получаются грубоватыми, но работают они качественно и долго, что немаловажно для трудных условий сельского хозяйства. Процесс заключается в следующем:

  • На первом этапе выбираются колеса с шинами.
  • Далее, протекторы делаются более рельефными путем создания на них рисунка.
  • Затем в обод вставляют утяжелитель. Для этого стальную полоску режут на квадратики и сваривают заготовки в единую конструкцию.
  • Закрепляют второй обод, чтобы обеспечить наибольшую прочность механизма.
  • В конце надеваются шины и конструкция готова к работе.

В общем, изготовить такие приспособления несложно, нужно только выбрать правильные детали и подогнать их по размерам.

В последнее время большим спросом у покупателей пользуются пневмоколеса, которые отлично подходят для мотоблока. Их производят из резины средней жесткости, а стоят они достаточно дорого. Поэтому стоит подумать о самостоятельной комплектации агрегата.

Колеса для мотоблока: обзор видов, как сделать своими руками

В большинстве случаев перед покупкой мотоблока люди обращают особое внимание на практические характеристики устройства, не интересуясь качеством и особенностями колес. Подобный подход сложно назвать грамотным, ведь от указанных деталей зависит качество и продолжительность работы самой техники.

Поскольку указанный агрегат является мультифункциональным приспособлением, колеса на мотоблок предлагаются разные:

  • пневматические;
  • колеса тяговые;
  • цельнолитые варианты из резины;
  • металлические колеса с грунтозацепами.

Чтобы доходчиво разобраться со спецификой каждого типа, следует рассмотреть их особенности более детально.

Пневматические

Указанные варианты отлично подойдут для частого проведения пахотных работ и выкапывания корнеплодов. Важный момент: ширина колес ни в коем случае не должна быть меньше 20 см, а диаметр – 40 см. Агрессивный рисунок протектора станет огромным плюсом.

Пневмоизделия способствуют невероятной устойчивости агрегата, но в случае повреждения они должны быть заменены. Зачастую они продаются в качестве колес для мотоблоков Нева.

Тяговые

Эти изделия имеют еще одно название: «елочка», а все благодаря своей универсальности и интересным шинам. Увеличенная ширина захвата позволяет им выполнять задачу, как грунтозацепов, так и классических транспортных колес.

Более того, тяговые варианты подойдут для тележки и для снегоуборщика, а также помогут справиться с бездорожьем. Прочная высококлассная резина отличается стойкостью и продолжительным сроком эксплуатации.

Цельнолитые

Для каменистого грунта, из-за которого многие виды колес очень быстро портятся, идеально подойдут цельнолитые изделия. Пускай они весят несколько больше чем вышерассмотренные колеса, зато им сносу нет.

Указанные продукты имеют мощнейшие шины к мотоблоку, поэтому для дизельных типов, трансформированных в мини-тракторы, покупают именно их. Для мотоблоков МТЗ цельнолитые считаются идеальными вариантами.

Металлические с грунтозацепами

Такие колеса имеют определенное утяжеление, поэтому отличаются дополнительной мощностью. Зубья из стали «проталкивают» агрегат вперед и не позволяют ему загрузнуть даже в самой глиняной почве.

Особое внимание необходимо уделить опорному переднему колесу, на которое приходится немалая нагрузка. Оно способствует оптимизации земельных работ и повышенной выносливости самого мотоблока.

Колеса для прицепа имеют аналогичную классификацию и выбираются по тем же принципам. Не стоит забывать, что в процессе перевозки тяжелых грузов низкое давление оказывается на колеса самого мотоблока, а высокое – на колеса телеги (прицепа). Поэтому в данном случае нужно выбирать наиболее прочные варианты.

Как сделать колеса для мотоблока своими руками?

Необходимо понимать, что своими руками сделать колеса с нуля невозможно. Необходимо отыскать основу и только после можно приступать к формированию усовершенствованных и полезных приспособлений.

В качестве этой самой базы следует использовать колеса от мотоцикла или от автомобиля. Самодельно можно создать только вариант с грунтозацепом, ведь в том случае, если утяжелители колёс используются не так часто, нет смысла приобретать новые дорогостоящие изделия. На нашем сайте можно найти специализированную статью, где детально рассмотрены все особенности создания грунтозацепов своими руками.

Для расширения колесной базы рекомендуется использование удлинителей для колес мотоблока, ведь необходимо грамотно приспособить устройство под индивидуальные потребности фермера. Более того, для расширения возможностей можно создать железные спаренные колеса, имеющие внутри полость для размещения какого-либо утяжелителя.

Да, указанные объекты вряд ли можно использовать для прицепа мотоблока, но для самого агрегата они будут весьма полезны, ведь их можно создать в том случае, если у человека отсутствуют колеса от мотоцикла, но имеются в наличии от УАЗа или «Москвича».

Преимущества спаренных колес:

  • уменьшение пробуксировки, и, как результат, повышение уровня производительности;
  • возможность оперативного снятия колес наружного плана;
  • легкость создания в домашних условиях;
  • максимальный контакт с поверхностью.

Сдвоенные колеса постепенно становятся все более популярными, ведь на их самостоятельное создание можно потратить немного времени.

Как сделать спаренные колеса самостоятельно?

Особый интерес у фермеров снискал простой и даже немного грубоватый, но действенный способ:

  • Для начала следует подыскать подходящие колеса с шинами;

  • Затем желательно вырезать на них небольшие протекторы;
  • Следующий шаг состоит в том, что люди покупают полосу стали 5х50мм, сваривают квадратики со стороной 250мм и вставляют их в обод;

  • После приваривания наставляют второй обод колеса и получают объекты, смахивающие на вазы;

  • По завершению на полученные ободки одеваются шины и спаренные колеса готовы к эксплуатации.

Получить такие полезные приспособления несложно, главное определиться, какие именно варианты необходимы и подобрать все необходимые «ингредиенты».

Колеса для мотоблока, как выбрать и как сделать своими руками

Вы зашли сюда. Тут только два варианта:

  • а) у вас есть мотоблок и вы хотите побольше узнать о возможных колесах к нему.
  • б) вы хотите покупать мотоблок, а заодно узнать какие колеса для мотоблока нужно сразу докупить или сделать своими руками.

Колеса для мотоблока: как выбрать и сколько стоят

Что ж, допустим у вас есть мотоблок. Сам по себе это просто груда бесполезного металла. Чтобы он вам приносил пользу, к нему также нужно приобрести навес, который можно присмотреть в магазине, а можно сделать самому. На нашем сайте вы найдете любую информацию о таких самоделках.

Навесное оборудование не будет нормально работать, если у вашего агрегата будут плохие колеса — они должны подходить к вашему мотоблоку. В принципе, есть два основных типа колеса для мотоблока. Это резиновые, которые оснащены глубокими протекторами для езды по грунтовой дороге, а также металлические колеса с грунтозацепами — для качественной работы в полевых условиях.

Резиновые колеса как правило идут вам в комплекте при покупке самого мотоблока. Проблемы могут возникнуть, если вы захотели сменить их на другие и купили не подходящие для вашего агрегата колеса. Наверное, вам стоит знать, что не все типы колес пригодены для работы в полевых условиях.

Вы покупаете мотоблок, чтобы использовать его по максимуму. Это не культиватор, который вы будете использовать только для разрыхления земли. Мотоблок должен вспахать землю, посадить в неё культуру, обрабатывать посаженное до определенного времени и потом собрать урожай. Там, где не может справится обычное колесо, без труда пройдет колесо с зацепами.

Как выбрать резиновые колеса

Но о них позже. Сперва, если вы надумали выбрать себе дополнительную резину в магазине, учтите то, каким целям они будут служить. Для пропашки почвы всегда покупайте широкие колеса. Такие же нужны при выкапывании посаженного картофеля. Выбирайте колеса диаметром 400 мм и не меньше. В ширине они должны быть 200 мм. Колеса важны при высадке в землю той же картошки или овощей.

Здесь важно соблюдать дистанцию между рядами. Она должна быть от 50 до 70 см, чтобы не мешать проезду мотоблока с учетом стандартного расположения колес. Для обработки посеянной культуры нужны более узкие колеса, которые не стопчат посадку при проезде. Вам ведь нужно избавиться от сорняков, а не от посадки. Сейчас в моде пневматические шины стоимостью где-то в 100-130 долларов.

Давайте покажем вам некоторые варианты.

Например, универсальные колеса, которые могут быть надеты на мотоблоки всех марок и моделей, также могут агрегатироваться на мотокультиваторы и прицепы. Лучше покупать такие, ведь вы не хотите заплатить дважды, если у вас появится другой агрегат, а туда эти шины уже не подойдут. Есть колеса камерного типа с размерами 4,0-10 дюймов. Вы сможете купить их в среднем за 90 долларов и получить бесплатно к ним болты для крепления к мотоблоку, камеры для них, колесные диски и покрышки.

Если у вас мотоблок ZIRKA, посмотрите специальные для этой марки колеса с диаметром 4,0-8 дюймов. Изготовители покрасили их в фирменный армейский цвет хаки. Так же, как и предыдущий вариант, они камерные, к ним в комплект прилагаются покрышки, диски и болты крепления к мотоблоку.

Ступицы вам нужно потом купить самому — они разные к каждой модели ZIRKA. Эти колеса вы уже не закрепите на любой другой мотоблок, но они будут достаточно эффективны на тяжелых моделях ZIRKA Lx4061G и Lx4062G. На технике попроще они будут пахать еще лучше. Так же, как и предыдущий вариант, легко проходимы и на асфальте, и на твердой земле, и на рыхлом, вспаханном грунте. Стоят резиновые колеса для ZIRKA примерно 60 долларов.

Еще один вариант — камерные колеса размером 5,0-12 дюймов. Их вы можете заиметь автоматически в комплекте, если купите мотоблок Аврора, Кентавр, Зубр. Если у вас одна из этих марок, сможете сохранить и переставить колеса на другую. Кстати, они также отлично крепятся на уже упомянутую ZIRKA. Эти колеса сцепляются с мотоблоками, которые весят хотя бы 9 кг. Будут хороши при выезде на асфальт или на грунтовую дорогу. В магазинах вы сможете купить девайсы за 120 долларов.

Кроме описанных, вы сможете отыскать колеса с размерами 6,0-12 дюймов. Но их используют только с тяжелой техникой. Такие колеса идут в комплект при покупке с мотоблоками Зубр, Кентавр, Зирка, Добрыня, Аврора, Форте. Все эти мотоблоки весят не меньше 8 кг имеют водную систему охлаждения. Если купите резину такого типа, в комплекте получите болты для крепления к агрегату, диски, скаты и камеры. Кроме мотоблоков, вы можете использовать колеса на небольших прицепах к ним. На рынке колеса к тяжелым моторным блокам стоят около 130-140 долларов.

Как выбрать колеса с грунтозацепами для мотоблока

Другой вид колес для мотоблока с грунтозацепами. Такие можно сделать самому при желании. Можно и купить заводские в магазине. Стоят они около 80-85 долларов на рынке. Их суть в стальных зубьях, которые размещены по ободу колеса и вгрызаются в грунт, который вы обрабатываете.

Для лучшего результата на зуб надевают еще один зуб, чтобы все это было длиннее и эффективнее. Таким образом, они обеспечивают лучшую обработку почвы. Хотите сделать качественные бороны — наденьте их вместо обычных резиновых и вперед!

Колеса для мотоблока своими руками как сделать

Некоторые самоделкины пытаются по ведомым им причинам сделать колеса для мотоблока своими руками, а не купить в магазине. Как изготовить резиновые колеса для мотоблока? Да никак. Их берут из другой техники, где колеса по размерам подходят для использования с мотоблоком. Можете взять колеса от старых жигулей, для мотоблока также подойдут от мотоколяски.

Подберите нужную ступицу и вперед!

Если вы хотите самостоятельно сделать самодельные грунтозацепы, вам придется повозиться дольше. Сначала надо будет взять диски от автомобильных колес, приварить на них полуось, обод и зубья-зацепы необходимой высоты и на нужной дистанции друг от друга. Здесь вы сами сделаете всю работу над колесами, используя болгарку и сварочный аппарат.

Важно только не перестараться и сделать расстояние между зубьями грунтозацепа не больше 20 см, иначе весь смыл этих колес пропадет. Они не будут достаточно крепко входить в землю.

Также возможна конструкция, которую вы видите ниже. В принципе, в устройстве грунтозацепов важны обод и сами зубья. Все остальное можете сделать как вам нравится — главное, чтобы ездило.

Колёса для мотоблока — разновидности, своими руками

Колеса для мотоблока бывают резиновыми и металлическими. У резиновой разновидности глубокие протекторы. Они помогают мотоблоку передвигаться по неасфальтированной дороге. У металлических колес есть грунтозацепы, предназначенные для лучшей работы на грунте и боронования. Это своеобразные утяжелители колес. Чаще всего резиновые колеса идут вместе с мотоблоком при покупке. Никаких проблем с ними не возникает ровно до того самого момента, пока вы не пожелаете сменить их на более надежные или просто другие. Важно не ошибиться в выборе и не купить колеса от мотоцикла.

Итак, существует достаточно немало видов и подвидов разных колес. Например, пневматические или спаренные. Имеются колеса, при изготовлении которых использовалось утяжеление. Еще разновидность — колеса тяговые, которые помогают мотоблоку проще продвигаться по почве.

Если вам требуется вспахать почву, то нужно подобрать широкий вариант. Или сделать колеса такого типа своими руками. Они же понадобятся для выкапывания картошки. Диаметр в этом случае должен быть не менее 400 сантиметров, а ширина – от 200 миллиметров. При стандартном расположении колес на мотоблоке дистанция между рядами варьируется от 550 до 70 сантиметров. Сейчас подробнее расскажем обо всем этом, а также коснемся такой темы, как колеса для мотоблока своими руками.

Слишком много вариантов

Если вы начинаете потихоньку переживать от обилия тонкостей, можем вас успокоить. Существует более простой вариант, а именно: универсальные колеса на мотоблок. Их плюс в том, что можно надевать их на любую марку и модель мотоблока, прицепа, культиватора. Чаще всего это камерные колеса размером от 4,0 до 10 дюймов. Комплект содержит:

  • все необходимые крепления;
  • камеры;
  • покрышки, то есть шины;
  • диски;

В случае, если вы являетесь владельцем мотоблока марки Zikka, то присмотритесь к специально созданным для этого бренда колесам. Их диаметр от 4 до дюймов. Их отличает фирменный цвет, избранный производителем – хаки. Они имеют камеры, шины к мотоблоку, диски и специальные болты для крепления. Если вам нужны ступицы, то они докупаются отдельно, так как для каждой модели ZIKKA ступицы свои.

Этот бренд не универсален, и если вам нужно дополнительно приобрести колеса для телеги или для тележки, то они не подойдут. Зато у них есть своё преимущество: они крайне эффективны на тяжелых мотоблоках от бренда Зикка. Проще, еще лучше с ними пахать на более простой технике, так как эти колеса великолепно пройдут по твердому грунту, вспаханной земле, асфальту или рыхлой почве. Если вам нужно пахать твердую почву, то не выбирайте колеса низкого давления, иначе у вас увеличится расход топлива.

Взаимозаменяемые колеса

Следующий вариант: камерные колеса от 5 до 12 дюймов диаметром. Таковые поставляются в комплекте с мотоблоками от брендов Зубр, Аврора и Кентавр. Эти марки перечислены друг вслед за другом, потому что если вы покупаете мотоблок одной из них, уже имея в хозяйстве машину от другого бренда, то можете свободно переставлять колеса с одной на другую, они прекрасно подойдут. Они же подойдут и для прицепа мотоблока. На упомянутые выше мотоблоки от Zikka такие колеса тоже вполне подойдут. Такое колесо сможет комфортно работать на мотоблоке, чей вес равен, как минимум, девяти килограммам. С ними хорошо работать на грунтовой дороге, а также они отлично едут по асфальту.

Остается описать еще один типоразмер колес – от 6 до 12 дюймов диаметром. Они используются исключительно с тяжелой мототехникой. Ими комплектуются мотоблоки брендов Зирка, Форте, Добрыня, Зубр, Кентавр. Каждый из них весит не меньше восьми килограммов, а охлаждается системой водного типа. Если вы покупаете такую резину, то в комплекте получаете кроме традиционных дисков и болтов, скаты и камеры.
Естественно, на таких колесах могут ездить не только мотоблоки. Их можно применять и как колеса для прицепа.

Что за колеса с грунтозацепами?

Это еще одна разновидность – металлические колеса. По периметру такого изделия идет железный звуб. Они дополнительно вгрызаются в обрабатываемый вами грунт и рыхлят его, при этом, качественно фиксируя мотоблок.

Если желаете добиться наилучшего результата использования такого колеса, то можно надеть на каждый зуб еще один зуб. Получатся удлинители для колес мотоблока. Это даст еще лучшую обработку земли. Получается своеобразное параллельное боронование почвы, которого не добиться, используя пневмо-вариант.

Как сделать колеса с зубьями?

Если вам по-настоящему жалко денег на покупку колес для своего мотоблока, вы можете попытаться выкрутиться из положения и сэкономить, создав колеса своими руками. Понятно, что резиновые колеса не изготовить самостоятельно, но зато можно позаимствовать их от другой техники. К примеру, от мотоцикла или от старой машины, которая давно уже не на ходу, или от разломанной сельской телеги, про которую вы точно знаете, что ее хозяин не против. Неплохо подойдет небольшое переднее колесо от другой техники.

Важно лишь применять здравый смысл и соблюдать размеры и вес, чтобы мощности мотора мотоблока хватило на вращение данных колес. Если же вы желаете непременно изготовить самодельные грунтозацепы, то придется проявить умение. Как сделать? Для начала нужно будет раздобыть диски от колес автомобиля. К ним – приварить полуось, а еще обод и, собственно, сами зубья. При этом вам потребуются болгарка и аппарат для сварки. Здесь важно знать меру и не перестараться с расстоянием от одного зуба до другого. Надо сделать его не большим, чем 20 сантиметров, в противном случае смысла в таких зубьях не будет.

Жигулевские колеса на мотоблок — выбор, установка и возможные неисправности

Вы зашли сюда. Тут только два варианта:

  • а) у вас есть мотоблок и вы хотите побольше узнать о возможных колесах к нему.
  • б) вы хотите покупать мотоблок, а заодно узнать какие колеса для мотоблока нужно сразу докупить или сделать своими руками.

Блок: 1/3 | Кол-во символов: 247
Источник: http://motoblok-kultivator.com/kolesa-dlja-motobloka/

Как выбрать и поставить резиновые колеса для мотоблоков?

Не все шины на мотоблок могут комфортно «чувствовать» себя в жестких условиях. А мотоблок – многофункциональное устройство. И работать оно должно одинаково стабильно в любых условиях. Поэтому сразу запомните – где не справятся резиновые колеса для мотоблока, всю работу выполнят металлические грунтозацепы. Но, обо всем по порядку.

Первое, о чем стоит подумать – с какой целью будут использоваться новые колеса. Широкие модели – идеальны для пропашки земли. Также они пригодятся для выкапывания саженцев картошки. От 40 см. – оптимальный диаметр, ширина – от 20 см.

мотоблок на резиновых колесах с грунтозацепным бандажем

Конечно, можно использовать самодельные шины. К примеру, автомобильные – поставить от Жигулей. Но, важно не забывать о дистанции между рядами. Оптимально – порядка 60-80 см, чтобы мотоблок нормально себя «чувствовал» — как со штатными колесами.

Современный вариант – пневматические шины. Но стоят они примерно 100 долларов.

Рассмотрим еще несколько вариантов:

  • Универсальные колеса. Подходят для любых типов мотоблоков, моделей и марок. Хороший выбор, рассчитанный на тех, кто не любит платить дважды. Стоимость таких шин – порядка 80 долларов. В комплекте идут крепежи, диски и камеры,
  • Специальные, под конкретную модель. Найти шины на «свой» мотоблок будет просто только в том случае, если у вас какая-то популярная модель. Цены разные, ровно, как и характеристики, комплектация,
  • Камерные колеса диаметром от 5 до 12 дюймов. Идут как дополнительные к мотоблокам среднего и высшего ценового сегмента. Средняя цена (если докупать отдельно) – порядка 150 долларов,
  • Приделать колеса к мотоблоку своими руками, взяв их со старой техники. Также можно рассматривать как крайний вариант.

Если не хотите ставить самодельные колеса, и ни один из описанных вариантов вам не подходит, тогда обратите внимание на шины размерами 6-12 дюймов. Подойдут, если у вас тяжелый мотокультиватор.

Колеса для мотоблока с резиновыми шинами

Зубр, Форте, Кентавр и т.п. – с ними в комплекте и идут большие колеса. Общее у этой техники – вес более 9-и кг. и система водяного охлаждения. Стоимость усиленной резины варьируется в пределах 150-200 долларов.
к меню

Обзор жигулевских колес на мотоблоке (видео)

к меню

Блок: 2/3 | Кол-во символов: 2273
Источник: http://MoeZerno.ru/texnika/tillers/kolesa-na-motoblok.html

Пневматические

Указанные варианты отлично подойдут для частого проведения пахотных работ и выкапывания корнеплодов. Важный момент: ширина колес ни в коем случае не должна быть меньше 20 см, а диаметр – 40 см. Агрессивный рисунок протектора станет огромным плюсом.

Пневмоизделия способствуют невероятной устойчивости агрегата, но в случае повреждения они должны быть заменены. Зачастую они продаются в качестве колес для мотоблоков Нева.

Блок: 2/7 | Кол-во символов: 437
Источник: https://pro-motobloky.ru/motobloki/kolesa-obzor.html

Как все сделать правильно?

Установка жигулевских колес на мотоблок вполне возможна даже для непрофессионалов. Отверстия на двух конструкциях, которые надо совместить, не совпадают. Надо обязательно учитывать этот нюанс при выполнении работы. В любом случае следует применять скаты одной величины. Желательно, чтобы их масса тоже совпадала.

Если устанавливается разная резина, тяжесть скатов может довольно значительно различаться. В результате становится трудно управлять мотоблоком, его, как говорят, «ведет» в какую-то сторону. Удержание руля в таком случае становится весьма непростым делом. Чтобы решить проблему, есть только один вариант: вернуться к переделке и сделать все же полностью одинаковые скаты. А вот приспособить старые, «побитые» и даже внешне ржавые диски вполне возможно — ведь мотоблок используется в сугубо утилитарных целях.

Блок: 3/5 | Кол-во символов: 1893
Источник: http://www.stroy-podskazka.ru/motobloki/zhigulevskie-kolesa/

Сделай сам

Теперь поговорим о том, как самостоятельно сделать колёса к мотоблоку. Сразу уточним, что создание пневматических и литых колёс в домашних условиях в принципе невозможно.

Да и зачем изобретать колесо, если можно оснастить садовую технику покрышками от легкового автомобиля или мотоцикла. Нужно только установить подходящую ступицу и можно приступать к работе.

Другое дело, если речь идёт о грунтозацепах. Такие самодельные колёса на мотоблок действительно можно изготовить самому. Вот элементарная схема сборки:

  1. Берём старые диски от автомобиля. Обратите внимание, что нужен только обод. Диаметр колёс зависит от мощности мотоблока, учитывая, что конструкция получится цельнометаллическая, вес будет немалый.
  2. К дискам привариваем металлические пластины. Края пластин должны касаться края обода. Это важный элемент конструкции, поэтому пластины приваривают по всему внешнему радиусу, можно для повышения надёжности зафиксировать их болтами.
  3. К металлической пластине привариваем зубья. Их можно сделать из уголка, предварительно разрезав его на куски нужной длины. Обратите внимание, что расстояние между зубьями не должно превышать 15-20 сантиметров. Иначе эффективность таких колёс будет сведена к нулю.
  4. Ввариваем в диск полуоси, дополняем конструкцию подшипниками и устанавливаем ходовую часть на мотоблок.

Можно сделать грунтозацепы из старого газового баллона. В этом случае, нужно вырезать два обода, шириной около 6-7 сантиметров, и дальше действовать по приведённой выше схеме.

Вообще, грунтозацепы можно сконструировать из любого подручного материала, который имеет форму круга. Главное, проявить желание и приложить немного умения.

Блок: 3/3 | Кол-во символов: 1689
Источник: http://mastertraktor.ru/selxoztexnika/pochvoobrabotka/kolyosa-dlya-motobloka.html

Зачем менять?

Преимуществами смены колес являются:

  • увеличение срока службы устройства;
  • повышение его проходимости;
  • исключение деформаций при эксплуатации;
  • более комфортное использование мотоблоков.

Лучше всего подождать с заменой до зимы. Тогда наступает пауза в полевых работах и можно заняться этим делом гораздо более вдумчиво, спокойно. Рекомендуется улучшать мотоблоки поэтапно. Сначала наращивается масса, устанавливаются дополнительные осветительные приборы — и лишь затем приходит очередь колес. Часть мастеров рекомендует использовать только диски от «Жигулей», а саму резину подбирать более легких марок того же размера. В большинстве случаев хватает и всесезонной резины. Зимние и летние варианты неоправданно дороги, требуют регулярной замены при смене сезона, а особой практической разницы все равно нет.

К сведению! Лучше предпочесть колесную сборку с «родными» для мотоблока трубами. Тогда меньше проблем возникнет с насаживанием на вал. Если длины направляющих изначально не хватает, их можно удлинить.

В этом случае надо выставлять все части максимально аккуратно, в противном случае при езде возникнет биение о скат. Специалисты рекомендуют соединять детали мотоблока по той же самой технологии, по какой его собирают на заводах.

Можно установить жигулевские колеса и на мотоблок «Нева». Работа сводится в большинстве случаев к сверлению 4 отверстий и закручиванию в них болтов. Как показывает практика, после смены колес мотоблоки заметно ускоряются. Это свойство ценно при перевозке различных грузов. Рост скорости заметен и на асфальте, и на грунте. Подчас приходится даже переводить мотоблок на пониженные передачи.

Применение жигулевских колес позволяет еще и нарастить клиренс. Можно отказаться от применения грунтозацепов. Окучивание без них становится вполне возможно. Часть пользователей отмечает и более плавный ход. Еще растет сцепление с поверхностью, оно оказывается достаточным, чтобы ехать в гору по травянистым участкам. Штатные колеса в подобных ситуациях почти неизбежно буксуют. В целом потребители довольны. Можно встретить отзывы о том, что руль поворачивать тяжелее. Однако разница не критична.

Блок: 4/5 | Кол-во символов: 4286
Источник: http://www.stroy-podskazka.ru/motobloki/zhigulevskie-kolesa/

Грунтозацепы – в чем отличия и можно ли сделать их самостоятельно?

Грунтозацепы представляют собой металлические колеса с зубьями, которые обеспечивают глубокое проникновение колес почву. Такие колеса можно приобрести в магазине в пределах от 80 до 90 долларов или сделать их самостоятельно. Если вы выбрали второй вариант, то в первую очередь вам необходимо определиться с размерами, которые бы полностью соответствовали целям работы и подходили под габариты мотоблока.

Грунтозацепы для мотоблока

В качестве основы используйте старые автомобильные диски без резины. При помощи сварочного аппарата прикрепите к ним полуоси. Как их сделать своими руками, мы рассмотрели в предыдущем разделе. Теперь остается сделать зубья, которые и будут являться зацепами. Используйте для этих целей уголки, корректируя их размер при помощи болгарки. Ширина зацепов должна быть немного больше ширины обода диска. Когда зацепы будут подготовлены, прикрепляем их к ободу с шагом в 15 см. Чтобы увеличить прочность зацепов, укрепляем их по бокам дополнительными зубьями.

Блок: 4/4 | Кол-во символов: 1048
Источник: https://nasotke.ru/kolesa-dlya-motobloka.html

Колеса для мотоблока своими руками – порядок изготовления


Изготовить колеса для мотоблока, не имея каких-либо заготовок, нереально. Для работы потребуется основа, которую в дальнейшем можно сформировать до необходимых размеров и улучшить.

С ролью базы отлично справляются колеса от мотоцикла или автомобиля. Чтобы ширина колеи стала немного больше, следует применить специальные удлинители для колес агрегата. Они помогут сделать колеса, которые лучше всего подходят под конкретные потребности владельца мотоблока.

Шины для мотоблока следует подбирать, исходя из типа почвы, на которой используется агрегат. Если грунт вязкий, а рельеф имеет большое количество неровностей, значит, шины обязательно должны быть шипованными и иметь агрессивный рисунок протектора.

Самодельные колеса обязательно должны быть больших размеров. В противном случае они не смогут справиться с нагрузкой, создаваемой агрегатов в процессе работы. Кроме того, маленькие элементы передвижения часто пробуксовывают, и вытащить их из грязи без буксировки в большинстве случаев оказывается невозможным.

Достаточно надежный вариант – это изготовление колес из автомобильных дисков. Порядок работы выглядит следующим образом:

  1. Для изготовления двух колес потребуется 4 автомобильных диска. Каждый из них потребуется зачистить от заусенцев при помощи напильника;
  2. Далее нужно приварить друг к другу по 2 диска так, чтобы в итоге получились 4 элемента. Приваривать диски нужно выпуклыми сторонами друг к другу;
  3. После этого на готовые колеса нужно надеть резиновые камеры;
  4. В конце останется накачать колеса воздухом и установить их на мотоблок. Ознакомиться с основными тонкостями изготовления колес для мотоблока поможет видео.

Для сварки дисков лучше всего брать автомобильные детали из стали или элементы, изготовленные методом ковки. Диаметр дисков должен быть не менее 19 дюймов. Благодаря такому размеру элементы передвижения будут свободно проходить болотистую местность, и не пробуксовывать в вязкой почве.

Блок: 8/11 | Кол-во символов: 1976
Источник: https://o-motoblokah.ru/motobloki/kolesa

Рекомендации

На российском рынке встречаются различные виды жигулевских колес. Можно смело выбирать любое изделие — даже сохранившиеся с 1980-х годов комплекты. При установке колес на мотоблок «Ока» рекомендуют использовать разблокираторы. Они позволят упростить разворот на огороде даже в большей степени, чем применение грунтозацепов. Чтобы сделать разблокираторы, желательно использовать детали от «Жигулей».

Мастера рекомендуют максимально тщательно выполнять сварные работы. Если они сделаны неправильно, конструкция быстро развалится. Если надо монтировать колеса на мотоблок «Патриот Победа», стоит учитывать его характерную особенность. Ступицы сделаны так, что насаживаются на ось произвольно выбранным концом. Это позволяет установить колеса практически вплотную к редуктору.

Если после установки жигулевских опор сбавить газ до минимума, можно спокойно ездить даже на пустых покрышках.

Улучшить управляемость механизма помогает сужение колеи. Как показывает практика, менять моторы не нужно — даже штатные двигатели мотоблоков эффективно справляются с работой после установки больших колес. Опытные пользователи, однако, предостерегают от чрезмерно сильного нажима на сцепление. Доработка самих колес (при подходящем диаметре) не нужна.

О том, как установить жигулевские колеса на мотоблок, смотрите в видео ниже.

Блок: 5/5 | Кол-во символов: 2777
Источник: http://www.stroy-podskazka.ru/motobloki/zhigulevskie-kolesa/

Опорное колесо для мотоблока


Как правило, в конструкцию мотоблока входит одно опорное колесо, которое принимает на себя всю нагрузку от двигателя и других механизмов, расположенных в передней части агрегата.

Этот элемент также отвечает за повышение выносливости мотоблока и оптимизацию при его эксплуатации.

Блок: 6/11 | Кол-во символов: 309
Источник: https://o-motoblokah.ru/motobloki/kolesa

Спаренные колеса


Каждое такое колесо состоит из двух элементов, имеющих одинаковые размеры и форму. Подобная конструкция позволяет существенно повысить проходимость мотоблока на неровной поверхности и увеличить скорость на ровной дороге.

Пробуксовка агрегата, оборудованного спаренными колесами, практически исключена, из-за чего такие элементы нередко монтируют для передвижения мотоблока по заснеженной местности.

Блок: 7/11 | Кол-во символов: 417
Источник: https://o-motoblokah.ru/motobloki/kolesa

Как сделать спаренные колеса самостоятельно?

Особый интерес у фермеров снискал простой и даже немного грубоватый, но действенный способ:

  • Для начала следует подыскать подходящие колеса с шинами;

  • Затем желательно вырезать на них небольшие протекторы;
  • Следующий шаг состоит в том, что люди покупают полосу стали 5х50мм, сваривают квадратики со стороной 250мм и вставляют их в обод;


  • После приваривания наставляют второй обод колеса и получают объекты, смахивающие на вазы;

  • По завершению на полученные ободки одеваются шины и спаренные колеса готовы к эксплуатации.

Получить такие полезные приспособления несложно, главное определиться, какие именно варианты необходимы и подобрать все необходимые «ингредиенты».

Блок: 7/7 | Кол-во символов: 762
Источник: https://pro-motobloky.ru/motobloki/kolesa-obzor.html

Изготовление колес с грунтозацепами


Элементы, оборудованные грунтозацепами, лучше всего устанавливать на мотоблок, мощностью не менее 6 л. с. Мотор с таким показателем не будет поддаваться чрезмерным нагрузкам, и перегреваться.

Для работы над такими колесами потребуется подготовить определенные материалы:

  • Автомобильные колеса с предварительной снятой резиной;
  • Квадраты из толстой стали;
  • Стальные уголки;
  • Болты.

Имея под рукой все необходимое, можно приступать к работе. В первую очередь приварите к колесам стальные пластины. Края последних должны быть надежно зафиксированы на ободе. Нарежьте уголок на куски в форме зубьев и приварите их к ободу. При этом расстояние между пластинами и зубьями должно составлять не менее 15 см. В конце понадобиться установить на обода резиновые шины и закрепить колеса на оси мотоблока.

Элементы передвижения, оборудованные грунтозацепами, не только позволяют мотоблоку передвигаться, но и очищают грунт на земельном участке от сорняков. При этом не забывайте время от времени очищать элементы передвижения от растительности, иначе мотоблок будет пробуксовывать в грунте.

Блок: 10/11 | Кол-во символов: 1110
Источник: https://o-motoblokah.ru/motobloki/kolesa

Удлинители колес для мотоблока – изготовление в домашних условиях

Для того чтобы расширить колесную базу мотоблока, и сделать его более устойчивым на неровной местности, лучше всего установить на агрегат удлинители колес. Эти простые приспособление достаточно просто изготовить в домашних условиях, имея под руками определенные инструменты и материалы. Алгоритм изготовления удлинителей выглядит следующим образом:

  1. Возьмите две металлические трубы, диаметр которых должен быть на 1–2 мм больше диаметра оси мотоблока;
  2. В той части, где изделия будут устанавливаться на ось, необходимо проделать резьбу, которая позволит вкрутить удлинители на мотоблок;
  3. Другая сторона труб должна быть на 1–2 мм меньше отверстий в дисках колес. При необходимости, трубы нужно спилить, чтобы получились изделия нужных размеров;
  4. Для фиксации колес на удлинителях нужно сделать стальные пластины, которые будут крепиться к диску при помощи болтов.

Очень важно, чтобы разница между диаметром трубы и диаметром отверстия в колесе была как можно меньше. В противном случае внутрь резьбы будет регулярно забиваться растительность и почва.

Используя все перечисленные советы, можно изготовить качественные колеса для мотоблоков Агро, Нева, Крот и агрегатов других отечественных и импортных марок.

Блок: 11/11 | Кол-во символов: 1280
Источник: https://o-motoblokah.ru/motobloki/kolesa

Кол-во блоков: 21 | Общее кол-во символов: 26250
Количество использованных доноров: 7
Информация по каждому донору:
  1. http://MoeZerno.ru/texnika/tillers/kolesa-na-motoblok.html: использовано 1 блоков из 3, кол-во символов 2273 (9%)
  2. https://o-motoblokah.ru/motobloki/kolesa: использовано 6 блоков из 11, кол-во символов 5842 (22%)
  3. http://www.stroy-podskazka.ru/motobloki/zhigulevskie-kolesa/: использовано 4 блоков из 5, кол-во символов 9750 (37%)
  4. https://pro-motobloky.ru/motobloki/kolesa-obzor.html: использовано 3 блоков из 7, кол-во символов 1632 (6%)
  5. https://nasotke.ru/kolesa-dlya-motobloka.html: использовано 2 блоков из 4, кол-во символов 2569 (10%)
  6. http://mastertraktor.ru/selxoztexnika/pochvoobrabotka/kolyosa-dlya-motobloka.html: использовано 2 блоков из 3, кол-во символов 3937 (15%)
  7. http://motoblok-kultivator.com/kolesa-dlja-motobloka/: использовано 1 блоков из 3, кол-во символов 247 (1%)

Колеса на культиватор своими руками

Если Вы решили сделать мотоблок своими руками перед Вами встанет вопрос какие колеса использовать на самодельном мотоблоке. Конечно, можно подобрать какие-либо б.у. колеса заводского производства от мотоцикла, автомобиля или даже от какой-либо модели мотоблока. Если у Вас уже есть такие колеса в наличии, то можно всю конструкцию мотоблока сделать именно под них. Но со временем колеса изнашиваются, ломаются и приходят в негодность и нет никаких гарантий, что в тот нежданный момент Вы сможете быстро подыскать им замену. А по сему лучше изготовить колеса для самодельного мотоблока своими руками, тем более, что конструкция таких металлических колес для мотоблока проста и не требует больших капиталовложений, правда использовать их Вы сможете только в поле. Если Вы собираетесь к мотоблоку сделать тележку для перевозки груза, то тогда необходимо подумать о резиновых колесах, но и самодельные металические пригодятся: ведь используя самодельные колеса на мотоблоке в поле, а резиновые на дороге Вы значительно продлите срок службы обоих пар колес для мотоблока. Для изготовления колес для самодельного мотоблока потребуется лист стали в 4 мм, сварочный аппарат и болгарка. Вырезаете болгаркой из стального листа диск диаметром 45 см и привариваете к нему обод, вырезанный из этого же листа, а к ободу привариваете грунтозацепы. В качестве ступицы самодельного колеса к мотоблоку можно использовать отрезанный конец кардана с фланцем от газона или сделать ступицу своими руками: к куску трубы приварить самодельный фланец.
На чертеже самодельного колеса для мотоблока изображены: 1- грунтозацепы самодельного колеса в виде пластины из стали 4 мм с размерами 40 на 100 мм в количестве 16 шт; 2- обод колеса для мотоблока из полоски такой же стали; 3- стальной диск диматром 450 мм; 4- фланец кардана ГАЗ-66
И самое главное: если такое колесо выйдет из строя, что маловероятно, Вы всегда сможете сделать другое колесо для мотоблока своими руками по опробованной схеме и даже более того, будете знать как улучшить данную конструкцию колеса для мотоблока с учетом личных пожеланий и особенностей использования мотоблока с дисковым окучником , фрезами или самодельным плугом

Комментарии к материалу «Устройство металлических колес с грунтозацепами к мотоблоку» находятся внизу страницы – здесь можно высказать свое мнение, спросить совета у посетителей нашего сайта, поделиться интересными материалами, рассказать о своем положительном или отрицательном опыте в ходе сборки мотоблоков и прицепного оборудования своими руками. Если у Вас есть вопросы или предложения по поводу данного материала – оставьте пожалуйста свой комментарий внизу.
Тем, кто хочет поделиться своими фотографиями по ключевым словам « самодельные колеса, для мотоблока, с грунтозацепами, чертеж, размеры, своими руками, как сделать, инструкция » или по любым другим вопросам о дизельных, бензиновых, легких, средних или тяжелых самодельных мотоблоках, мотокультиваторах и навесных приспособлениях к ним – нужно зарегистрироваться и воспользоваться ссылкой "Добавить фото. " (видна после регистрации на странице всех Фотоальбомов мотоблоков и навесного оборудования ).

Просмотров: 10635 | Размеры фото: 524px на 426px ; 92.3 Kb

Приобретая в хозяйство мотоблок, люди делают упор на мощность двигателя и производительность техники. Однако на производительность агрегата прямое влияние оказывают колёса для мотоблока. Ходовая часть позволяет агрегату передвигаться по приусадебному участку.

Заводские модели обычно оснащены подходящей колёсной парой. Но учитывая нагрузки на этот элемент конструкции, колёса часто ломаются. Соответственно фермеру приходится самостоятельно покупать вышедшую из строя деталь.

Мы посоветуем, как подобрать подходящие колёса, и подскажем варианты изготовления ходовой части своими руками.

Критерии выбора

Любое садовое оборудование выпускается в нескольких вариациях. Ходовая часть для мотоблока не стала исключением из этого правила. Если ознакомиться с ассортиментом любого магазина, который занимается продажей запчастей для мотоблоков, можно увидеть, что существует три разновидности колёс:

  • Пневматические. Такие изделия имеют резиновую покрышку и камеру.
  • Резиновые. Монолитная конструкция, которая состоит из обода и прочной резины.
  • Грунтозацепы. Металлические элементы, нацеленные на повышение проходимости техники.

Сложность выбора заключается в определении условий эксплуатации техники. Например, для обработки глинистого участка или влажной почвы, рекомендуется использовать грунтозацепы.

Мотоблок, оснащённый обычными резиновыми колёсами, не покажет хорошей производительности в сложных условиях. Кроме того, следует акцентировать внимание на радиусе колеса и рисунке протектора.

Колёсные пары относятся к категории быстросменного оборудования, поэтому имеет смысл приобрести две разновидности ходовой части. Например, грунтозацепы и пневматические колёса. Это позволит работать техникой при разных погодных условиях.

Какие колеса можно поставить на мотоблок? Здесь многое зависит от целевого применения техники. Если агрегат нужен для посадочных и уборочных работ, можно остановиться на пневматических колёсах.

Такие изделия оптимально подходят для работы на мягкой земле. Рекомендуемый радиус – около 40 сантиметров. При этом рекомендуем выбирать колёса с глубоким протектором, что позволит повысить манёвренность и проходимость.

Для первичной обработки целины и почвы с повышенным содержанием камней, лучше использовать литые колёса. Они практически не получают механических повреждений ввиду отсутствия внутренней камеры.

Однако такие элементы обладают повышенным весом, поэтому устанавливаются на средние и тяжёлые мотоблоки.

Грунтозацепы не только повышают проходимость техники, но и увеличивают её производительность. Зубья входят в почву, что создаёт дополнительное усилие для продвижения агрегата в заданном направлении.

Такие элементы используются в основном для пахотных работ на больших участках земли. Пользоваться грунтозацепами на небольшом приусадебном участке нецелесообразно.

Сделай сам

Теперь поговорим о том, как самостоятельно сделать колёса к мотоблоку. Сразу уточним, что создание пневматических и литых колёс в домашних условиях в принципе невозможно.

Да и зачем изобретать колесо, если можно оснастить садовую технику покрышками от легкового автомобиля или мотоцикла. Нужно только установить подходящую ступицу и можно приступать к работе.

Другое дело, если речь идёт о грунтозацепах. Такие самодельные колёса на мотоблок действительно можно изготовить самому. Вот элементарная схема сборки:

  1. Берём старые диски от автомобиля. Обратите внимание, что нужен только обод. Диаметр колёс зависит от мощности мотоблока, учитывая, что конструкция получится цельнометаллическая, вес будет немалый.
  2. К дискам привариваем металлические пластины. Края пластин должны касаться края обода. Это важный элемент конструкции, поэтому пластины приваривают по всему внешнему радиусу, можно для повышения надёжности зафиксировать их болтами.
  3. К металлической пластине привариваем зубья. Их можно сделать из уголка, предварительно разрезав его на куски нужной длины. Обратите внимание, что расстояние между зубьями не должно превышать 15-20 сантиметров. Иначе эффективность таких колёс будет сведена к нулю.
  4. Ввариваем в диск полуоси, дополняем конструкцию подшипниками и устанавливаем ходовую часть на мотоблок.

Можно сделать грунтозацепы из старого газового баллона. В этом случае, нужно вырезать два обода, шириной около 6-7 сантиметров, и дальше действовать по приведённой выше схеме.

Вообще, грунтозацепы можно сконструировать из любого подручного материала, который имеет форму круга. Главное, проявить желание и приложить немного умения.

Многие фермеры спрашивают, как установить колеса для мотоблока своими руками. Мотоблоки незаменимы на дачных участках и полях: ими удобно пользоваться для вспашки грунта, посадки корнеплодов, перевозки грузов, очистки почвы от листьев, травы и снега. Иногда базовая комплектация оборудования, в том числе и колеса, не подходят к мотокультиватору. Ходовую часть можно сменить самостоятельно, подобрав подходящие колеса к мотоблоку.

Для чего самостоятельно устанавливают колеса на мотоблок

Модернизация может быть связана с различными причинами, среди которых стоит отметить главные:

  1. Часто переоборудования требует мотоблок, когда давление колес на мотоблоке низкое. В этом случае пользователь желает поставить новые колеса на мотоблок, чтобы улучшить качество пахоты земли.
  2. Для вспашки не подходят резиновые покрышки, которые быстро изнашиваются, а их замена стоит дорого. Подобные изделия подходят для работы на мягком грунте, а для твердой земли (целины) рекомендуется использовать колеса от Жигулей на мотоблок, которые устанавливаются без помощи мастера. Они позволяют расширить возможности ходовой части мотокультиватора.
  3. Нужно увеличить ходовую часть, для чего устанавливают широкие колеса на мотоблок или пневматические, которые спарены.

Переделка заводских изделий на самодельные может быть связана и с тем, что собственник техники хочет расширить ассортимент используемого навесного оборудования.

Как своими руками установить ходовую часть на культиватор

Рассмотрим, как сделать колеса для мотоблока. Народные умельцы предлагают следующие самоделки:

  1. Для непроходимой местности (болотистый район, заснеженный грунт) подойдут железные грунтозацепы. Можно использовать автомобильные, вездеходные и снегоходные изделия. Зимний вариант на мотоблок Нева позволит использовать агрегат для перевозки снега, очистки от снежного покрова дачного участка, транспортировки грузов на разные расстояния.
  2. Оптимальным вариантом модификации считаются жигулевские колеса на мотоблок. Они имеют достаточный диаметр дисков, а переделка проводится с помощью сварочного аппарата, который прост в использовании. Тем более что жигулевские покрышки подходят лучше, чем пневмоколеса для мотоблока. Последние достаточно сложно найти на модель, которая была снята с производства на заводе-изготовителе, а заказывать новые через интернет дорого и непрактично.
  3. Изделия самостоятельно можно собрать и из нескольких дисков, создав новую модификацию с утяжелителями.
  4. Можно поставить колеса для мотоблока Нева, которые отличаются большими размерами, отличной проходимостью, высоким сроком эксплуатации.

Ходовая часть от Жигулей обладает рядом преимуществ:

  1. Не изменяется под влиянием выполняемых работ, поэтому ее можно использовать долго и практически постоянно.
  2. На внутренней части устанавливается полуось для большей маневренности. Эту деталь надо приварить к пластине, в которой необходимо проделать отверстия для болтов. Они понадобятся для соединения оси с направляющими, которые устанавливаются на изделия.
  3. На наружной стороне устанавливается специальный защитный колпак.
  4. Хорошее сцепление обеспечит зимний вариант резины. Использовать при этом можно только покрышки от Нивы без камер.

Такие большие колеса на мотоблок своими руками установить несложно, а если надо, то можно снять и прикрепить на вездеход или маленький трактор, который часто применяют в сельском хозяйстве фермеры. Чтобы улучшить ход машины, на ее ходовую часть устанавливаются утяжелители или грузы. Благодаря этому значительно повышается уровень сцепления с почвой.

Для работы на сложных грунтах надо подобрать изделия, которые обеспечат устойчивость культиватора и его высокую производительность.

Выручат грунтозацепы, которые представляют по конструкции особый тип, обладающий максимальным сцеплением с почвой. Достигается это через установку шипов, которые глубоко всаживаются в почву. Подобные изделия делаются самостоятельно. За основу можно взять ходовую часть от Жигулей или Невы.

Процесс переделки проходит в несколько этапов:

  1. Приделать полуось.
  2. Снять покрышки, поскольку для зацепов резина не понадобится.
  3. Наварить металлические зубы-шипы, которые будут отвечать за сцепление с почвой. Устанавливаются они в виде планок, которые привариваются по диагонали, или в виде шипов, расположенных в несколько рядов. Между зацепами расстояние не должно быть меньше чем 15 см.
  4. Прикрепить конструкцию к ободу при помощи болтов.
  5. Поменять диски, для чего надо открутить крепления.

Для создания грунтозацепов на мотоблок нужны такие детали, как:

  • старые колеса от машины, можно и без резины;
  • уголок из стали, из которого надо изготовить зубья-зацепы;
  • болты;
  • стальные толстые квадраты;
  • для создания грунтозацепов лучше всего подойдут металлические или тяговые колеса.

Если возникает необходимость использовать на даче не только культиватор с улучшенной ходовой частью, но мини-трактор, то нужно создать специальный каркас. Для этого на мотокультиватор устанавливаются изделия побольше, а также ставится опорное колесо для мотоблока. В домашних условиях можно создать экономный вариант небольшого вездехода, на котором будут стоять изделия от автомобиля ВАЗ или пара сдвоенных жигулевских изделий с грунтозацепами. Подобная машина будет легко ездить по бездорожью, работать в полевых условиях, на болотах. При этом ходовая часть мотоблоков-вездеходов должна быть оборудована не только большими широкими изделиями, но и специальными обвесами. Каркас техники необходимо приподнять, чтобы на мотокультиваторе было удобно передвигаться. Для этого и стоит устанавливать большие колеса.

Как выбрать ходовую часть для мотоблока

Рассмотрим, как выбирать колеса для самоделок. Учитывать надо условия эксплуатации техники, что позволит правильно подобрать изделия от той или другой машины. Резина хорошо проходит по мягкой земле и по ровной поверхности, а для сложных грунтов рекомендуется использовать грунтозацепы.

Для дизельных мотокультиваторов надо применять металлические колеса, имеющие агрессивный протектор и большой диаметр дисков.

Если жигулевские изделия не подходят, то ходовую часть для мотоблока надо выбирать по таким параметрам:

  • диаметр — не меньше 40 см;
  • ширина — в пределах 20 см;
  • агрессивный рисунок;
  • целые камеры, не допускается наличие заклеенных мест или повреждений — будет довольно неприятно, когда во время работы машина выйдет из строя в поле, где провести ремонт будет сложно.

Для каменистых грунта и почвы, которые могут повредить колеса, нужно применять только цельнолитую ходовую часть.

Обязательно надо поставить опорное колесо, которое помогает оптимизировать работы на поле, особенно во время пахоты.

Колеса, которые мастер хочет поставить самостоятельно, должны быть отменного качества.

Для обеспечения высокого уровня работы надо учитывать мощность и производительность мотокультиватора.

все о самодельной машинке + схема

Обрабатывать территорию с большой площадью, где большая часть территории отведена под сад, с помощью только подручных средств - задача не из легких. Работа по рыхлению, рытью и прополке сада вручную требует много времени и усилий. Хорошо, когда у меня появится возможность приобрести мотоблоки, которые будут незаменимы в этой местности. Но для облегчения работы на суше и изготовление мотоблока своими руками.


  • Как еще можно модернизировать самодельные мотоблоки?
  • Рынок производства мотокультиваторов предлагает покупателям достаточно широкий ассортимент продукции на любой вкус.Однако цены на такую ​​сельхозтехнику по силам осилить не многие. Поэтому в садах, в сельской местности довольно часто можно встретить самодельные мотоблоки, которые по эксплуатационным параметрам или немного уступают заводскому аналогу.

    Создавая универсальный дизайн, мастера часто используют детали старых велосипедов и металлолом.

    Устаревшие модели мотоциклов часто служат основой для изготовления различных самодельных и бытовых малогабаритных инструментов.

    Потому что самодельные мотопилы часто создаются из металлолома, старых материалов, а в качестве двигателя в сборе часто используются известные многим мотопилы «Дружба».

    На основе самодельной культиватора мастера создают не менее важные в сельском хозяйстве орудия, например: плуги и окучники для окучивания кукурузы или картофеля.

    Один из таких мастеров - изобретатель Валентин Архипов, автор изготовления множества полезных приспособлений и сборки всевозможной бытовой техники.

    Талантливый конструктор создал многофункциональное устройство, с помощью которого можно не только вспахивать и боронить землю, но и высаживать, выращивать клубневые культуры и собирать урожай, сгребать листья.

    Так что продумав, как сделать мотоблоки своими руками, лучше остановить свой выбор на этой проверенной и успешно применяемой версии.С простым и удобным в использовании СЕЛХозагрегат сможет справиться любой мужчина.

    Конструктивные особенности агрегата

    Устройство мотоблока самоходной машины на двух колесах, оснащенное двигателем, снятым с путевого самоката-150М. Причина выбора этого двигателя заключалась в том, что он имеет конструктивное решение, за счет которого осуществляется принудительное охлаждение ГБЦ воздухом.

    Мотороллер, способный работать на самых низких скоростях при довольно больших нагрузках.

    Для построения того, как используется мастер, взят из тросов управления самокатом, подвески двигателя и двойной дуги рамы, рычага и цепи.Остальные детали конструкции были промышленного производства.

    Отдельно изготовлена ​​сварная труба П-образной рамы, обработанная на оси колеса токарного станка. Сделал так же для сердечника и рулевых тяг 3 самодельные петли. Они будут использоваться как соединительные элементы между мотоблоком, колесом и плугом.

    На салазках прикреплена сваркой стальной трубы конечная ось, которая необходима для реализации натяжения, идущего к коробке передач и тросам двигателя. Само натяжение осуществляется качающимся коромыслом, в качестве рычага переключения которого приварен отрезок стальной трубы.

    Шаг цепи, использованный для создания устройства, составляет 12,7 мм и 15,9 мм. Количество зубьев звездочек: выходной вал 11, выходной вал 20 и 60, ось - 40.

    Чем хорош этот дизайн?

    Аналогов таких моделей не один десяток, но в сравнении, оригинальная модель мотоблока Калужских мастеров имеет ряд преимуществ.

    • Вертлюг. Обрабатывающий инструмент и тележки большинства этих моделей имеют жесткое соединение, что затрудняет маневрирование сборки и усложняет работу с ним.Детали СЕЛХозагрегата соединяются петлями. В процессе работы при необходимости менять направление движения, не вынимая плуг из борозды.
    • Смещение оси к направлению движения. № Многие владельцы при обработке почвы культиватором сталкиваются с трудностью, заключающейся в том, что в процессе движения вперед под действием сопротивления почвы агрегат временами отвлекает. Выравнивание борозд требует больших усилий. Чтобы компенсировать этот дрейф, мастер расположил ось плуга под небольшим углом по направлению движения.При вспашке конструкция слегка повернута влево. Желаемое положение всегда можно отрегулировать с помощью тяги трех петель.
    • Уровень желаемой глубины вспашки. Если в других моделях, глубина вспашки поддерживается опусканием или подъемом плуга, то при работе с этим культиватором это будет происходить автоматически. Регулировка осуществляется изменением угла наклона плуга к борозде. Конструкция снабжена полевой доской, которая действует как подъемная сила при заглублении плуга.Если же над землей появляется щит, он мгновенно увеличивает угол атаки, под которым он снова проваливается в почву на заданную глубину.

    Пошаговая технология сборки прибора

    Сборка конструкции начинается с разработки вала подвески. К этому он прикреплен к корпусу с подшипниками, приварен звездочка и смонтирована обгонная муфта, которая в процессе работы будет выполнять функцию дифференциала. После этого конструкция оснащается колесами и рамой.На неподвижной раме установите телескопическую штангу, плуг и колесо.

    Основные элементы ходовой части вала: 1 - вал, 2 - звездочка, 3 - крышка, 4 корпус подшипника, 5 - посадочная площадка, 6 - подшипник № 308, 7 - корпус обгонных муфт, 8 - упоры оси, 9 - собачка, 10 - храповик, 11 - подшипник № 307, 12 - шайба, 13 - колесо 14 - рессора

    Сельскохозяйственные культиваторы оснащены специальными колесами, которые, в отличие от резиновых аналогов, способны обеспечить наилучшее тяговое усилие.

    Такие металлические колеса не забиваются землей.При контакте с землей они не уплотняют ее, а наоборот разрыхляют.

    Для соединения рамы в сборе с подвеской, двигателем и рамой скутера используются две изогнутые трубы. Между ними пространство для размещения топливного бака.

    Для размещения двигателя использован кронштейн, завершающийся стальной осью длиной 150 мм. Консоль Кронштейн приварен к П-образной конструкции рамы. На оси подвешен мотор с подвеской. Собранная конструкция сочетается с изогнутыми дугами каркаса.Только после этого соберите вторичный вал, протяните тросы управления и натяните цепь.

    Основные элементы узла управления: 1 - соединительная ось, 2 - планка, 3 - трубка, 4 - рычаг.

    Соединительные элементы конструкции: 1 - стержень 2 регулирующий тягу.

    Как все это работает - примеры видео

    Наглядный пример применения мотоблоков:

    Но особенно хороша эта модификация:

    Культиваторы многофункциональные Архипова.Может использоваться как плуг или культиватор. Достаточно съемных частей для плуга для замены снятых со свалок частей на культиватор. Шагайте сзади, чтобы углубить борозду в земле и заделать клубни картофеля. Для вспашки клубней достаточно установить ножи и пройти агрегат между посаженными рядами.

    По такому же принципу можно окучивать и проросшие растения. СЕЛХозагрегат комфортный и при уборке урожая. Используя разные кучи, можно менять ширину. Агрегат также может собирать пропущенный картофель и оставшийся после уборки ботву ботвы.Для этих целей он оснащается граблями или бороной.

    Универсальная конструкция может использоваться не только для сельскохозяйственных работ. Зимой его успешно используют для уборки снега. Верный помощник пригодится для уборки дорожек на придомовой территории. Установив на мотоблок с круглой щеткой и дополнительной звездочкой, хозяин облегчит работу по расчистке тротуаров.

    Связанные с контентом

    В честь 2-х колесных тракторов (зубчатый форум в Перми)

    Крис Котт писал: Меня все еще мучает вопрос о том, лучше ли иметь навесное оборудование с независимыми двигателями или лучше иметь ВОМ обычного размера, чтобы использовать доступное обычное оборудование.

    Я как бы говорил об этом в своем классе овец, но, честно говоря, это индивидуальная вещь. Для меня, который сам конструирует орудия, все сводится к тому, что дешевле и проще в сборке. Я изготовил много вещей, поэтому у меня есть умение смотреть на что-то сложное, а затем разбирать отдельные компоненты и делать их самодельными. Поскольку у меня мало инструментов для изготовления (сварочный аппарат, сверлильный станок и 4-1 / 2-дюймовый шлифовальный станок), я очень ограничен. Но это снижает стоимость.

    То есть, с точки зрения снятия ВОМ с трактора и независимых двигателей, для меня это сводится к стоимости.В классе овец я ​​использовал в качестве примера дисковую косилку. Их действительно легко сделать самодельными, но для получения мощности от ВОМ потребуется как минимум (2) карданных вала по 300 долларов за штуку, а затем коробка передач с угловым приводом за 500 долларов. Это 1100 долларов, а мощность до косилочных дисков не дошла. Если бы я сделал один самодельный, я бы купил двигатели мощностью 6,5 л.с. в Harbour Freight за 99 долларов и использовал бы по одному на каждой дисковой косилке. Использование (6) из них на 18-дюймовых дисках принесло бы мне 9-футовую косилку за 600 долларов затрат на передачу энергии. Тем не менее, это принесло бы 40 л.с. на режущую кромку.Если бы я запустил его с ВОМ моего трактора, я не только ограничился бы мощностью 25 л.с. (так что он мог резать только 6 футов шириной), но и работал бы с моим трактором, так что он был бы меньше и маломощный. Таким образом, хотя управление трактором с (6) небольшими двигателями кажется глупым, это упрощает сборку косилки, которая больше по размеру и дешевле в сборке.

    Я вижу, что люди могли бы сгорать от этого, но для меня тот факт, что он самодельный за несколько сотен долларов, вместо того, чтобы потратить несколько тысяч долларов на его покупку, означает разницу между повышением (10) овец платить за это, а не (50) овец.Таким образом, это на 40 овец меньше, но каждая машина выполняет ту же работу; изготовление зимних кормов.

    Но ... и это огромное, но ... У меня есть навыки, чтобы делать свои собственные орудия. Я честно думаю, что большинство поселенцев могут ... мы умеем делать люди, но многим не хватает уверенности или способности нестандартно мыслить, например, использовать отдельные двигатели для каждого отрезного диска. В моем классе это то, что я подчеркиваю: мыслить нестандартно и быть экономным, потому что при овцеводстве не хватает прибыли, чтобы покупать все виды оборудования и снаряжения.

    Вне всяких сомнений, здесь играют роль двухколесные тракторы, и да, они хорошо приспособлены к самодельным орудиям!

    фото, видео, рекомендации. Гусеницы на авто или цистерну от Нивы и УАЗ своими руками

    В глухих районах, где требуется преодолевать значительные расстояния, рыбакам и охотникам нужен собственный транспорт. Из-за высокой на сегодняшний день цены многие не могут его приобрести и пытаются построить самодельный снегоход своими руками. Собрать его непросто, но если приложить максимум терпения и усилий, то справиться с этой проблемой будет непросто.

    Здание Рамы

    Прежде чем приступить к постройке снегохода, сначала необходимо будет выбрать материал. Проще всего сделать самодельный каркас из деревянных брусков. Получается очень легкая и достаточно прочная конструкция, которая считается самой дешевой и простой в изготовлении. Для этого вам понадобится:

    1. Прутки деревянные.
    2. Листовое железо.
    3. Ножницы по металлу.
    4. Просверлильно-прокатный.
    5. Пила ручная.
    6. Болты и гайки.

    Преимущества постройки такой конструкции неоспоримы. В случае поломки деревянную модель ремонтировать вдали от населенного пункта не будет. В лесу подружке легко найти материал, который можно применить для ремонта. Но главное преимущество в том, что этот снегоход редко проваливается под лед и не тонет в воде.

    Деревянная конструкция

    Известно, что бруски и древесные плиты не имеют на своих местах особой прочности

    соединения.Поэтому перед постройкой необходимо сделать из металла дополнительные уголки. Для этого возьмите листовое железо и ножницами вырежьте квадратные пластины на ширину прутка. В них рулеткой ставим места под болты, а затем сверлом просверливаем четыре отверстия. После этого пластины гнутся пополам строго под 90 градусов. Это будут отличные приспособления для прочного приклеивания деревянных брусков в углах самодельного каркаса.

    Обычно к строительству приступают после нанесения чертежа с точным размером.И уже на них ножовкой срезают четыре бруска, а в углах просверливают отверстия под болты. Затем их кладут на ровную поверхность пола в виде правильного прямоугольника. На стыки стыка накладываются металлические уголки, вставляются болты и подпитываются гайками.

    Для крепления двигателя и гусениц на раме дополнительно предусмотрены еще две поперечины из штанг с болтами на концах. Но перед этим предварительно сделайте уголки для крепления. Вырезаны из листов железа треугольной формы и просверлены отверстия в углах .

    Лучше сразу сделать восемь штук и положить их сверху и снизу. Тогда крепеж будет более прочным и надежным в работе.

    Когда они готовы, внутрь каркаса вставляются перекладины и складываются треугольники. В них ровно по размеру просверлите отверстия через стержни. Затем туда вставляются длинные болты и плотно затягиваются гайками. На этом прочном деревянном каркасе будет готов, который надолго прослужит на самодельном устройстве.

    Заниматься постройкой самоделок самоделками намного сложнее. Здесь нужны специальные инструменты и приспособления, которые могут подойти далеко не всем. Требуются немалые затраты на их покупку или аренду. Однако эта постройка будет намного прочнее и долговечнее деревянной конструкции . Здесь вам понадобится:

    Кроме того, для конструкции металлического каркаса потребуются более прочные материалы. Их обязательно придется покупать в магазине, потому что сегодня их уже нигде нет.Да и построить новый самодельный снегоход из старых деталей не так уж и много из-за плохой надежности. Следовательно, здесь будут использоваться только хорошие материалы:

    1. Трубы металлические.
    2. Уголок железный.
    3. Листовая сталь.
    4. Канал.

    Как правило, перед тем, как приступить к постройке каркаса, нужно сделать несложный чертеж. По его параметрам шлифования разрезать трубы и с помощью сварочного аппарата объединить их в прямоугольник.Внутрь рамы вставляем еще одну пару перегородок из угла для установки двигателя и гусениц. Если сделать их из чеканки, конструкция будет намного прочнее и надежнее в работе.

    После этого у металлической трубы нужно будет просто отрезать две небольшие втулки.

    А потом приветствуем их в углах передней части, где будут вставлены поворотные опоры для лыж. Металлический каркас готов и можно приступать к строительству, а также монтажу основных узлов и узлов.

    Подвесное оборудование

    Чтобы снегоход был быстрым и крепким, нужно поставить на раму хороший двигатель. Если установить маломощный мотор, то такую ​​конструкцию передвигать будет плохо. А также нужно правильно рассчитать гусеницу. С слишком маленьким квадратом он утонет в большом снегу и не потянет даже на ровной поверхности. Особое внимание следует уделить лыжам, которые должны обеспечивать хорошую устойчивость и безопасность при движении на высокой скорости.

    Резиновая гусеница своими руками

    Чтобы легко передвигаться по снегу, очень важно сделать комфортный снегоход хорошей резиновой гусеницей.Сделать подобное устройство своими руками непросто и лучше купить его в магазине целиком с роликами. Установить штатную заводскую гусеницу на самодельную конструкцию не составит труда. Для этого нужно будет только закрепить ведущий вал и ролики подшипниками на раме. Если финансовое положение не позволяет купить все устройство, самые дорогие детали несложно сделать самостоятельно. Для этого потребуется:

    1. Конвейерная лента.
    2. Трубка пластиковая.
    3. Болты, шайбы и гайки.

    Самодельная дешевая гусеница для снегохода изготавливается обычно из тонкой конвейерной ленты. Для этого на ширину роликов ругают заготовки из пластиковой трубки. Затем их разрезают по длине на две равные части и просверливают отверстия под маленькие болтики. После этого половинки пластиковых труб закрепляются на конвейерной ленте болтами с шайбами ​​и гайками. Компания Caterpillar готова, и вам необходимо приступить к дальнейшему строительству. .

    Самодельные лыжи

    Не секрет, что зимой по глубокому снегу намного удобнее передвигаться на лыжах. Они также служат устройством управления снегоходом. Деревянная конструкция проста, но для этого подходят только прочные доски из березы или дуба. Их нужно хорошо засудить, положить, а потом нагреть и прогреть концы. Сделать лыжи из металла не сложнее. Для этого необходимо будет вырезать две пластины из листовой стали и заглушить тонкий уголок по бокам.

    Чтобы лыжи свободно вращались, к ним привариваются металлические стойки из труб. В рабочем состоянии удерживают в передних планках рамы, где их легко повернуть. .

    Сверху к стойкам привариваем шайбами ​​или большими гайками, куда вставляются упоры для управления снегоходом.

    Руль сделать своими руками несложно или проще снять его со старого мотоцикла. Таким образом, останется только установленный мотор, а также сиденье для водителя и вы сможете двигаться по тропинке.

    Многие жители северных широт и мест с плохой проходимостью занимаются разработкой и сборкой различной техники с повышенной проходимостью.Не исключение и стальные и вездеходы на гусеничном ходу. Существует большое количество различных вариантов создания такого оборудования. Но самый проблемный вопрос для проектировщиков вездеходов - изготовление гусениц.

    Можно, конечно, использовать их заводское производство, но полностью собранные своими руками вездеходы, хочу иметь гусеницы собственного производства. На сегодняшний день существует несколько вариантов создания таких драйверов, которые практически не отличаются по своим техническим характеристикам с завода.

    Простой вариант гусеницы

    Самый простой вариант и снегоходы изготавливаются из обычной роликовой гильзы и конвейерной ленты. При этом для его изготовления не требуется специального оборудования и инструментов. При этом работу можно производить практически посередине жилого помещения.

    Чтобы конвейерная лента прослужила долго, необходимо зачистить ее краями лески с расстоянием между стежками около одного сантиметра.Этот урок очень похож на покрытие ткани до швов. В любом случае эта прошивка предотвратит поломку ленты во время движения. Кредит заканчиваться друг с другом можно любым подходящим способом. Для этого нужно составить петлю, напоминающую петлю рояля, или просто пришить, но вряд ли это прослужит долго.

    Толщина конвейерной ленты зависит от мощности силового агрегата. Если в мотоцикл устанавливается двигатель от мотоцикла советского производителя, то хорошо зарекомендовала себя лента 0,8 - 1 см, применяемая на конвейерах в сельском хозяйстве.Для придания гусенице жесткости необходимо на ее внутренней части прикрепить втулку роликовой цепи. Сделать это можно с помощью болтов или жесткой стальной проволоки. Главное, чтобы цепь плотно входила в поверхность конвейерной ленты.

    Изготовленные таким образом гусеницы

    отличаются долговечностью, но просты в изготовлении. Кроме того, при необходимости можно легко провести ремонт даже в полевых условиях.

    Тягачи из покрышек

    Многие владельцы снегоходов и снегоходов используют в качестве гусениц обычные покрышки от автомобиля.Для этих целей нужны шины от грузовиков, при этом стоит выбирать их с желаемым рисунком, чтобы в будущем не усложнять себе работу.

    Чтобы сделать из шины трекер-движитель, нужно отрезать от нее, оставив только часть с протектором. Это мероприятие требует много сил и терпения, так как нужен только обувной нож с хорошей заточкой.

    Чтобы просто упростить изготовление, необходимо периодически поливать нож мыльным раствором, что облегчит процесс резки резины.Некоторые для этих целей используют специально разработанные устройства. Также можно использовать электрический кондуктор с закрепленным на нем неглубоким зубным протезом. Его также следует залить мыльным раствором.

    Первым делом нужно отрезать боковину покрышки. Далее при необходимости нужно удалить у получившейся гусеницы несколько внутренних слоев. Это сделано для придания ему мягкости. Если рисунок протектора не подходит, то следует приступить к стрижке нового, что является довольно кропотливым занятием.

    Гусеничный праймер этого типа имеет одно неоспоримое преимущество перед предыдущим вариантом.Так как он цельный, без компаундов, надежность у него намного выше. Из отрицательных моментов можно отметить небольшую ширину гусеницы, но можно комбинировать две-три покрышки для ее увеличения.

    Ремень гусеничный

    Простота изготовления таких гусеничных машин все больше привлекает владельцев вездеходов применять их на своих технологиях. Ремни с профилем в виде клина собираются в единую конструкцию с помощью грунтов, которые крепятся к ремням заклепочным методом или винтами.

    В итоге получается, что гусеницы уже могут иметь дырочки под звездочку. Для этого нужно проложить лямки с небольшими промежутками.

    Делаем гусеницу на вездеход

    Под названием вездеход понимают автомобиль с повышенной проходимостью. К ним относятся тракторы, снегоходы, внедорожники и танки. Так как чаще всего это от основных автомобилей. На нем ездят феерические мотоциклы или мотороллеры, но в результате получается транспортное средство, не боящееся ни бездорожья, ни грязи.Повышенная проходимость вездехода во многом зависит от его гусеничных водителей, которые одеваются на колеса.

    В этом варианте гусеница будет иметь четыре полосы шириной 5 сантиметров. Их нужно вырезать из обычной конвейерной ленты. После этого совместить бортик бортика профилем в виде буквы П. Далее необходимо произвести балансировку. С помощью штампа нужно изготовить детали из листа до пола колеса. После этого необходимо сделать ступицы из бронзы.Полухомуты следует соединить шестью болтами. Баланкары сделаны.

    Следующим этапом станет производство валов опорных барабанов гусениц. В них следует выполнить отверстия под подшипники. Барабаны могут быть изготовлены из дюралюминиевых заготовок. Соединяя их между собой, необходимо вставить звездочку из резины. Получается, что гусеница приводится в движение от ведущей звездочки с помощью цепной передачи. Устанавливается на задней вилке.
    После этого следует собрать всю гусеницу в единое целое.

    Вертикальная дуга должна быть снабжена стальной втулкой, через которую проходит ось колеса. Механизм фиксации конструкции задней заглушки крепится к воротам на этой втулке. Противовесы на гусеничном ходу устанавливаются на остальные уши всех проходов. Двигательная установка готова к использованию.

    Как видно, сделать гусеницу можно разными способами, главное - терпение и желание.

    Сделал этот снегоход буквально на пару выходных в гараже на даче.Хотя его конструкция на первый взгляд выглядит очень простой, тем не менее, в глубоких рыхлых или мокрых условиях он не уступает большинству снегоходов промышленного производства.

    Несколько лет назад сделал снегоход для своей девятилетней дочери с самодельной гусеницей из конвейерной ленты и пластиковых водопроводных труб в качестве грунтовки. Сначала возникли сомнения в надежности такой гусеницы и в том, как ведут себя пластиковые детали на морозе. Но за двухлетнюю зимнюю эксплуатацию поломок и сильного износа труб не произошло.Это вдохновило меня на создание себе небольшого снегохода с такой же самодельной гусеницей.

    Прекрасно понимая, что чем меньше масса снегохода и чем больше площадь опоры гусеницы, тем лучше его проходимость на рыхлом и глубоком снегу, я постарался сделать конструкцию максимально простой.
    Принцип работы снегохода очень прост (рис. 1). Внутри гусеницы установлены четыре колеса, которые при движении катятся по конвейерной ленте, на которой закреплены примателаты.При этом привод гусеницы от двигателя осуществляется по цепи через ведомый вал со специальными ведущими звездочками. Взял их со снегохода Буран. «

    С двигателем от обычного мотоблока с автоматическим сцеплением мощностью всего 6 л.с. быстро не встать. Я собирался кататься на снегоходе не по навесным гусеницам, а по рыхлому снегу, поэтому отказался от мягкой подвески гусеницы и лыж, чтобы уменьшить массу снегохода и упростить всю конструкцию.

    Сначала сделал гусеницу. Пластиковая водопроводная труба диаметром 40 мм нарезанная на микро-заготовку длиной 470 мм. Затем каждую заготовку распилили по циркуляру на две равные части.
    С помощью устройства, показанного на рис. 2, пила пила по дереву прорезает пластмассовые трубы для грунта.

    Праймер крепится к конвейерной ленте двумя мебельными болтами диаметром 6 мм с большой полукруглой шляпкой. При изготовлении гусениц очень важно выдерживать одинаковое расстояние между грунтовыми сценами, иначе они налетят «на зубцы ведущих звезд» и гусеница начнет скользить и соскальзывать с катков.

    Для сверления в конвейерной ленте отверстий под крепежные болты диаметром 6 мм сделал кондуктор. Отверстия в ленте просверлили сверлом по дереву со специальной заточкой.

    С помощью такого кондуктора в конвейерной ленте можно просверлить сразу 6 отверстий для крепления трех грузов гусеницы.

    В магазине приобрел четыре надувных резиновых колеса от садовой тележки, две ведущие звезды от снегохода «Буран» и два закрытых подшипника №205 ведущего вала гусениц.

    Сделать карданный вал гусеницы и подшипники под подшипники Я попросил Токары. Рама снегохода изготовлена ​​из труб квадратного сечения 25х25 мм.

    Поскольку оси поворотов лыж и рулевое колесо находятся на одной линии и в одной плоскости, можно использовать непрерывную тягу рулевого управления без шариковых упоров.

    Втулки вращения лыж - это просто. Для передней поперечной рамы рамы приварил водяные муфты с внутренней резьбой 3/4 дюйма. Накручивали насадки с наружной резьбой, на которые на сварку крепили воротник крепления для лыж.

    Рекомендую использовать лыжи от детского снегоката «Аргомак». Они более легкие и эластичные, но в них нужно установить уголки для крепления к гниющей стойке снегохода и металлический подрез - для лучшего управления снегоходом при движении в воображении или катящемся снегу.

    Регулировка натяжения цепи происходит из-за смещения двигателя.

    Управлять снегоходом очень просто. При увеличении оборотов двигателя ручка газа, расположенная на рулевом колесе, включает автоматическое центробежное сцепление и снегоход начинает движение.Поскольку расчетная скорость снегохода невелика (всего около 10-15 км / ч) и зависит от плотности снега, тормоза снегохода не предусмотрены. Достаточно уменьшить обороты двигателя и снегоход останавливается.

    Поделюсь несколькими советами, которые при повторении могут пригодиться данной конструкции.

    1. Трубу для гусениц я распилил ручной циркулярной пилой по дереву сначала с одной стороны, потом с другой. Так что получается даже, чем сразу обе стены срезать.Удобнее обрабатывать небольшие заготовки. Если сразу разрезать по длинной трубе, то в этом случае пластик расплавится и пильный диск будет вылезать.

    2. Гусеницы можно сделать любой ширины. И каждый конструктор вправе выбрать, что ему удобнее: сделать широкую, но короткую гусеницу или узкую и длинную. Только помните, что с большой гусеницей снегоход будет плохо управляться и двигатель будет больше загружать, а с маленькой в ​​рыхлом глубоком снегу он может упасть.

    3.На некоторых моих фото видно, что внутри гусеницы есть пластиковые «бочки». «Это направляющие упоров для Scolation, которые должны препятствовать выходу гусениц на катки. Но в процессе эксплуатации снегохода гусеница и без Scolation не соскользнула с катков, поэтому« бочки »установить нельзя, что снизит массу снегохода.

    4. В конце зимы я полностью разобрал снегоход, чтобы определить его вес.Вес отдельных его узлов был такой: гусеница - 9 кг;
    ведущая в сборе - 7 кг; Две пары колес с осями - 9 кг; Двигатель и рулевое колесо - 25 кг;
    пара лыж - 5 кг;
    рама -15 кг;
    двухместных сидений со стойками - 6 кг.
    Total весит вместе 76 кг.
    Вес некоторых деталей можно уменьшить. Тем не менее, весовая нагрузка для снегохода с гусеницей такого размера вполне удовлетворительна.

    Геометрические размеры моего снегохода следующие: длина рамы снегохода - 2 м; Расстояние между осями опорных колес (катков) 107 см; Ширина гусеницы - 47 см. Шаг каретки гусеницы зависит от толщины транспортной ленты и подбирать ее нужно опытным способом (у меня 93 мм).
    Точные размеры и чертежи деталей снегохода я не привожу, так как каждый, кто соберется повторить конструкцию, сосредоточится на тех деталях и компонентах, которые можно купить или изготовить самостоятельно.

    Сделать снегоход своими руками намного проще, чем кажется. Для этого потребуется желание, несколько деталей от простаивающей в сарае или гараже техники, самодеятельность работы с металлом и немного времени. Покупные узлы, скорее всего, тоже понадобятся, но стоимость снегохода или снегохода с мотором, собранным за несколько вечеров, будет намного дешевле покупки.

    Общие правила оформления

    Автоспуск для передвижения по снегу разнообразен по внешнему виду, размерам, компоновке, мощности и даже по принципу движения. Но в каждой разновидности есть узлы, обеспечивающие необходимые свойства снегохода, а именно:

    1. Не попадать в снег.
    2. Двигайтесь по поверхности с минимальным трением в правильном направлении.

    Очевидно, что вероятность попадания снега и сила трения зависят от веса агрегата, площади контакта, поверхности контакта поверхности со снегом.Конечно, состояние снега имеет свое влияние, но это необходимо учитывать.

    Для выполнения основной цели в конструкции снегохода всегда присутствуют следующие узлы:

    Изготовление самодельного упрощает доступность деталей от специализированной техники. Часто берутся запчасти от снегоходов «Буран» или любые инструменты и средства передвижения с мотороллерами, мотоциклами, мотоблоками. Пространство для творчества при создании каждого узла огромно. Для каждой детали существует множество разнообразных и проверенных решений.

    Снегоходы простые детские

    Самый простой способ сделать опору - это установить широкие лыжи под рамой. Особенно привлекательный вариант для создания мотоциклов тем, что для их сборки используется детский снегокат и инструмент с двигателем малой мощности - например, отвертка, газонокосилка-триммер ручной работы или бензопила мощностью 2 лошадиные силы.

    Детский снегоход из бензопилы собран, не усилен его рамой, но для перевозки взрослых в зимней одежде стоит добавить в конструкцию сильных сторон.

    Ледяные мотоциклы

    Прогулка по зимней реке - занятие скользким. Однако если заменить снегокат на Санки и допустить к ним мотор от бензопилы «Дружба» мощностью 4-5 л.с., то получится безопасное средство передвижения по льду:

    Эффективность и скорость санки по льду значительно выше, чем у других конструкций. Но по рыхлому снегу такая конструкция пойдет с большим трудом.

    Надувные колеса

    Второй по стоимости времени после снегокатов и саней по привлекательности дизайн самодельный снегоход из бензопил на широких надувных камерах от колес грузовика или трактора.На их поверхность для прочности наносится равномерный слой жидкой резины или наклеивается другой гибкий и водостойкий материал. По окружности на равном расстоянии друг от друга поперек камеры износа цепей или прочно закреплены перемычки для увеличения сцепления. Колеса под колеса можно наколоть , мотоцикл или сделать самому.

    Если в надувной конструкции нет полоза, она сможет ездить даже без снега в грунте. Есть такие вездеходы для сборки рам с двигателями от Мотоцикла «Иж», «Урал» или «Днепр».Минусы конструкции - габариты, масса и высокая степень уязвимости колес, но на популярности скоростной самодельной пневматики это не отражается.

    На гусеничном ходу

    Гусеничные опоры используются чаще, чем те, которые одновременно выполняют функцию водителей. Причина в высокой эффективности и надежности. Такая конструкция позволяет развивать высокие скорости, сохраняя при этом устойчивость и маневренность. Есть несколько вариантов, как своими руками сделать гусеницы для снегохода:

    • с конвейерной ленты;
    • из шин грузовых;
    • из приводных клиновидных ремней.

    Поперек конвейерной ленты должны быть прикручены болты с нанесенными по оси пластмассовыми или поливинилхлоридными трубками диаметром не более дюйма.

    С таким легким предметом справится даже ребенок.

    Шины Old timer с зимним протектором тоже можно использовать в качестве гусениц, если срезать у них боковины. Крестовина им не нужна, но мыть края придется с шагом в сантиметр, иначе покрышка быстро посыпается.

    Приводные ремни, как и конвейерную ленту, нужно оборудовать с грунтами.Несколько параллельных ремней, от 2-х и более, соединяют между собой поперечными прочными грунтовками, прикрепляя их к ремням заклепками или винтами. Расстояние между соседними истериками должно быть равно шагу ведущей звездочки.

    Гусеницы конвейерных лент или ремней, часто усиленные цепью , что увеличивает надежность и долговечность движителя.

    В таких снегоходах легко сочетается легкость с надежным приводом.

    Одной из разновидностей гусеничных снегоходов является мотоцикл, получивший название от нарта по аналогии с арфой.Повреждение маневренности облегчила конструкция, тяговое усилие также увеличилось. Но это самый эффективный механизм для буксировки по снегу.

    Для изменения направления нужно приложить значительные усилия при смещении центра тяжести мотоцикла.

    Основные размеры сборки двухместного снегохода, указанные на чертеже, помогут сделать езду комфортной. Остальные размеры будут зависеть от наличия запчастей, схемы сборки.

    Дискомфорт при движении от встречного ветра ослаблен установкой мотоциклетного стекла и брызговиков для ног. Но полностью закрыться на этом транспорте от холодного ветра невозможно. Для комфорта понадобится полностью закрытая кабина, а значит, увеличится вес и потребуется более мощный двигатель.

    Снегоход с автомобильным двигателем предназначен для дальних поездок на большие расстояния. Благодаря теплоизоляционному материалу кузова поездка сравнима с комфортом легкового автомобиля.

    А самый простой способ добиться комфорта - это просто поставить заднеприводную машину на широкие опоры вроде лыж, гусениц или пневмоколесных камер, а также запустить привод штатных колес на снегоходы и прикрепить передние лыжи к ним. отбойник рулевой.

    Пригодится при изготовлении сменной схемы смены колес на лыжи и обратно, если использовать для перезаписи деталей.

    Модернизация самодельных снегоходов

    Собрав простой снегоход своими руками, невозможно оторваться от мыслей о совершенствовании транспорта.В первую очередь, можно уменьшить влияние морозного ветра. Для этого обычно используют готовые феи, лобовые стекла - например, как популярный «Буран»:

    В короткие зимние дни пригодится свет от мотоциклетного или автомобильного налобного фонаря. Чтобы зажечь лампу, потребуется генератор. Для мини-строений достаточно установить велосипедный генератор с приводом от мотор-редуктора. Скоростные устройства потребуют более мощного освещения.

    Нет предела совершенству.После того, как снегоход собран, можно легко получить все новые приспособления для работы, комфорта и надежности. В сети существует множество форумов на эту тему, позволяющих перенести свой и с учетом чужого опыта проектирования зимних автомобилей.

    ВНИМАНИЕ, только сегодня!

    Для движения большинства мотоблоков используются обычные колеса. Проходимость устройства в таких случаях крайне мала. Благо есть несколько хороших способов превратить мотоблок в вездеход или снегоход.Для этого достаточно сделать самодельных гусениц.

    Способы изготовления и материалы

    Выбирая материал для будущих гусениц, следует учитывать вид работы, для которой они предназначены. Изделие должно быть не только чрезвычайно прочным, но и легким для удобной работы с агрегатом.

    Прежде всего, необходимо установить на ДВП дополнительные колеса таким образом, чтобы каждая сторона была парной. В будущем появятся агрегаты, длина которых будет равна длине окружности каждого колеса плюс расстояние между их осями, умноженное на два.Все колеса должны быть одинакового диаметра.

    К наиболее популярным исходным материалам для изготовления гусениц относятся:

    1. Транспортные ленты и рукавная роликовая цепь.
    2. Ненужные автомобильные шины.
    3. Цепи и ремни.

    Каждый метод подразумевает свой порядок действий.

    Транспортная лента и цепь

    Способ изготовления агрегата из этих материалов, по мнению большинства, самый простой.Для этого не потребуется большого количества инструментов и материалов. Рекомендуется учитывать следующие советы:

    Строительство шин

    Помимо изделия из транспортной ленты, из покрышки можно сделать гусеницу своими руками. Здесь вам не придется ничего сшивать и сцепляться друг с другом, так как шина уже имеет замкнутую конструкцию со специальным протектором сцепления.

    Шины к обычным легковым автомобилям не подходят.Необходимо найти изделия для грузовых автомобилей или тракторов, у которых имеется ярко выраженный рельеф протектора.

    Порядок изготовления такого агрегата можно разделить на три основных этапа:

    Стоит внимательно изучить рисунок протектора. Он должен быть четко выражен для максимального увеличения проходимости мотоблока за счет увеличения сцепления гусеницы с поверхностью.

    Ремни и цепи

    В этом методе используются стандартные планки с клиновидным профилем.Они прикреплены друг к другу заклепками, которые на них надеты. Такая гусеница состоит из двух отрезков одной цепи и ремней. Алгоритм действий выглядит так:

    Таким образом, вы можете получить прочную и качественную гусеницу из ремней и цепей, сделанную своими руками. Этот способ самый трудоемкий из всех представленных.

    Гусеницы

    Урочища - основная часть любой гусеницы. К счастью, покупать их в специализированных магазинах необязательно.Их достаточно легко сделать самостоятельно из различных материалов. Главное, что необходимо учитывать, это уровень нагрузки, которую планируется иметь на ДВП. Оформить трактаты можно с:

    • трубы пластиковые;
    • деревянных брусков;
    • металлических треков.

    Для изготовления гусениц из пластиковых труб нам понадобится водопровод №40. Он разрезается на отрезки, длина которых равна ширине гусеницы.После этого каждый такой отрезок разрезают на две половинки. Поможет справиться циркулярная пила с диском для распила дерева.

    Когда все дорожки готовы, их можно цеплять за основную конструкцию. Для этого используются мебельные болты № 6 и большие полусферические заглушки. С помощью этих болтов каждый сегмент крепится к самой конструкции.

    Таким образом, получается отличная рельефная гусеница для мотоблока, позволяющая держаться в сложных местах даже зимой.

    Гусеница из деревянных брусков подходит для небольшой нагрузки, так как прочность конструкции не такая большая. Для изготовления гусениц из этого материала потребуются куски березы такого же размера и длины, равной ширине гусениц.

    Основным преимуществом гусениц с деревянными брусьями в качестве трекеров является доступность материалов, простота всей конструкции, а также возможность оперативно производить ремонт.

    Неудивительно, что наиболее распространенными и надежными являются именно металлические гусеницы для гусениц, ведь уровень прочности у них достаточно велик.Чаще всего используются металлические трубы или профиль, который разрезают на отрезки подходящей длины и прикрепляют к гусенице так же, как это делалось в предыдущих способах.

    Главный недостаток такой конструкции - большая масса и сложность ремонта. Если при работе одна из гусениц прогнулась, придется потратить немало усилий на ее замену.

    Сделать гусеницу для мотоблока своими руками не так уж и сложно, хотя на это уходит достаточно времени.Важно отнестись к процессу с максимальной внимательностью и правильно выполнить все расчеты. Также необходимо оценить степень нагрузки, с которой работает ДВП, и выбрать для изделия наиболее подходящие материалы.

    Семейство садовых тракторов Simplicity - Gas Engine Magazine

    Чарльз Аллен Харгривз | 1 мая 2000 г.

    Около четырех лет назад дедушка подарил мне прогулочную прогулку Simplicity Model D позади садового трактора.Нужны были шины, поэтому папа помог мне их достать. Папа помог мне восстановить трактор.

    Два года спустя я увидел трактор перед домом на колесах моего дедушки. Я открыл его и прочитал бирку. Там говорилось: «Модель простоты М.» Я думал об этом пару месяцев, а потом поговорил об этом со своим отцом. Он сказал: «Позвони ему и спроси у него», что я и сделал. Затем я узнал, что вот он в моем доме на трейлере, который умоляет отремонтировать. Нужны были шины, поэтому папа снова помог мне на выставке. Я увидел пару шин, и мой папа спросил меня, подходящего ли они размера, и я даже не знал, какого они размера, но я посмотрел, посмотрел и сказал своему отцу, что они подходящего размера, и папа купил шины.Мы забрали их домой, и они были одной марки и размера. «Да», - сказал я вслух. Но теперь самое сложное. Двигатель на тракторе давно замерз. Мой отец освободил этот мотор и работал на высшем уровне. Пришло время его восстановить.

    В прошлом году я был в Скоттвилле, штат Мичиган, в клубе Old Engine Club, и увидел эту Simplicity на продажу, поэтому я пошел посмотреть на нее. Слишком много денег. Этот человек подошел и сказал, что пытается его продать. Краска была испорчена. Он сказал: «У меня дома есть один.Я снял с него части, чтобы попытаться продать ». Он сказал, что принесет завтра, если я захочу его купить. Я сказал: «Хорошо». Итак, на следующий день я пошел туда, чтобы посмотреть на детали рамы, и это была модель Simplicity M1. Он сказал: «Дайте мне за это 25 долларов», и я пошел прочь. Он спросил: "Слишком высоко?" Я сказал: «Ага». Он выставил на продажу детали, которые были от него, по цене 30 долларов, что равняется. Я поговорил с ним и купил все эти детали и раму за 14 долларов. Думаю, я хорошо справился. Мне еще нужны были мотор и колеса. Я снова пошел к отцу, и он купил их для меня.Пришло время его восстановить.

    В то же лето я работал в доме моего дедушки над Simplicity Model L. Она была точно такой же, как и предыдущая, по частям. Нужен мотор и резина. У меня еще не было возможности их получить.

    Пару месяцев спустя на выставке старых двигателей подошел мужчина и сказал, что у него есть пара садовых тракторов мотоблока. Итак, мы с семьей переехали к нему домой, и там был новый садовый трактор Simplicity. Модель LB. Мне это нужно было, и я купил. Мотор на нем замерз, поэтому мы с папой попытались его освободить, но он не сдвинулся с места.Сейчас нужно работать на севере; единственное, что я ненавижу в нем, так это то, что я считаю, что это не тот мотор.

    Только в ноябре прошлого года я ехал на школьном автобусе домой и увидел два садовых трактора. Обе они были Simplicity, Models V и Ml, плюс множество дополнительных приспособлений. Я пошел туда и поговорил с владельцем. Цена была слишком высока, но мне нужно было их купить, поэтому я немного уговорил его, пока она не оказалась в моем ценовом диапазоне. На следующий день мы с папой, мамой и братом пошли за ними.Круто, я бы сказал. Сейчас у меня семь мотоблоков Simplicity.

    Пытаюсь собрать по одной модели мотоблока Simplicity и сделанного навесного оборудования. Я знаю две другие модели, которые мне нужно получить, это модели L1 и J. Но я думаю, что есть больше моделей, чем у меня есть, и две, которые мне нужно получить. Затем я собираюсь начать собирать ездовые газонокосилки от Simplicity. Если есть другие известные вам модели, напишите, пожалуйста, или позвоните мне и расскажите? У меня дома есть автоответчик.Между прочим, мама говорит мне, что у меня больше нет тракторов, пока я не уеду, из-за свободного места в гараже. Что ж, в следующем году я перееду, и тогда я снова смогу начать собирать. Плюс я продаю одну Simplicity, Model M1, последнюю, которую я купил, потому что мне нужна только одна из этих моделей, а не две.

    Любой, кто знает или имеет информацию о садовых тракторах Simplicity, позвоните или отправьте мне сообщение по адресу 16350 Force Avenue Cedar Springs, Michigan 49319. Телефон (616) 696-9650.

    СТАТЬИ ПО ТЕМЕ

    Фермеры 30-50-х годов строили самодельные тракторы, называемые «болванками», из частей и деталей, найденных на ферме.

    Оцените изготовленный на заказ багги Forest Spaulding, собранный из нескольких частей от маленького кадета и различных других тракторов.

    Сын строителя трактора Maytag, упомянутый в статье 1989 года, дает нам обновленную информацию.

    пошаговых инструкций.Как сделать минитрактор из мотоблока своими руками? Минитрактор из мотоблока чертежи

    Для посева, ухода за наделом, уборки урожая хозяин большого хозяйства вынужден целый день находиться на ногах, что, естественно, вызывает сильную усталость. Именно поэтому все достоинства мотоблока, такие как маневренность, малый расход топлива при относительно высокой производительности и функциональности, отходят на второй план из-за необходимости постоянной ходьбы.Но почему бы не построить самодельный трактор из мотоблока, тем более что сделать это можно всего за несколько шагов с помощью небольшой насадки.

    Адаптер для прицепа прикрепляется к задней сцепке вашего моторизованного помощника, обеспечивая дополнительную ось, гибко соединяемую с передней колесной парой ... Этот мини-трактор, оснащенный собственным сцепным устройством для навесного оборудования и сиденьем для оператора, создан для пеших прогулок. -Задний трактор позволяет не шагать, изменяя угол поворота руля к корпусу, а проехать прямо по обрабатываемой полосе земли.К счастью, зазор адаптера соответствует зазору передней колесной пары. Таким образом, вы увеличиваете скорость вспашки или окучивания с доступных пешеходу 5 км / ч до вполне комфортных 10 км / ч, то есть в 2 раза, совершенно не уставая.

    Надо сказать, что переходник, позволяющий получить минитрактор от мотоблока, стоит недешево, самая простая модель вам обойдется в 10 000 рублей. Конечно, это намного дешевле, чем покупка полноценной сельскохозяйственной четырехколесной машины, но можно попробовать сэкономить.Имея достаточное количество материалов, несложно разобраться, как сделать самодельный минитрактор из мотоблока, если есть сварочный аппарат и некоторые слесарные навыки.

    Прицеп может быть выполнен на базе треугольной рамы или квадратного профиля дышла с поперечиной, к которой привариваются колесные опоры. Сиденье прикручено к специальной вертикальной стойке, верхний конец которой снабжен горизонтальной пластиной с отверстиями, а нижний конец жестко приварен к дышлу.Также под сиденье можно приспособить металлический ящик, который можно использовать как багажное отделение для хранения инструментов или запаса воды во время полевых работ.

    Колеса на предназначенные для них стойки можно ставить от обычной садовой тележки, необходимо использовать только втулки, достаточно мощные, чтобы выдерживать большую нагрузку.

    В первую очередь стоит отметить высокую проходимость, особенно если оснастить доработанную технику большими колесами с внедорожными протекторами, что, в свою очередь, значительно увеличит клиренс.После сильных дождей по сырой земле ходить довольно сложно, а самодельные минитракторы от мотоблока позволяют работать с комфортом. Во-вторых, как уже было сказано, обработка почвы становится быстрее, но не следует забывать, что по участку можно перемещаться со скоростью, вдвое превышающей скорость ноги.

    Несмотря на то, что к задней части мотоблока будет крепиться переходник, имеющий собственные крепления для навесного оборудования, ничто не мешает установить необходимое приспособление в передней части устройства.Таким образом, в вашем распоряжении косилка, снегоочиститель или отвал с сиденьем оператора. Если постараться, можно придумать, как переделать мотоблок в минитрактор с полным управлением. То есть сделать мощную раму, растянуть привод от двигателя на задние колеса, сделав их ведущими, и соединить передние колеса с рулевыми. Тогда можно будет оснастить такую ​​технику педалями и спидометром.

    Мотоблоки давно стали одним из основных инструментов каждого фермера.Для больших полей, конечно, удобнее всего использовать полноразмерный трактор. Однако многие фермеры, особенно те, кто владеет небольшими участками, предпочитают делать минитрактор из мотоблока своими руками.

    Как переделать мотоблок в минитрактор и пойдет речь в этой статье.

    1 Несколько слов об изготовлении минитракторов

    Минитрактор своими руками можно изготовить разными способами. Это зависит в первую очередь от того, какой из мотоблоков будет взят за основу.Однако есть стандартный вариант, который используется чаще всего.

    В этой версии мотоблок будет располагаться на специально подготовленной раме, которая изготавливается самостоятельно. В качестве тормозов примем барабанный механизм от «Жигулей». Еще можно от Жигулей взять рулевую рейку. А для разблокировки дифференциала следует установить ручку возле руля, что снизит неудобства, возникающие при прохождении поворотов.

    Перед тем, как делать минитрактор из мотоблока, следует подумать о таком нюансе, как виды оборудования, которое можно установить на готовое изделие.На трактор, как и на обычный мотокультиватор, можно будет навешивать различный инструмент: почвообрабатывающие фрезы, лопаты, плуги и многое другое.

    1.1 Минитрактор от мотоблока МТЗ

    Один из самых простых способов приобрести трактор - собрать тракторы из мотоблоков МТЗ 05. Мотоблок оснащен 2-цилиндровым дизельным двигателем. Во время работы нагрузка уходит на лицевую часть, что значительно усложняет рабочий процесс.Однако эту проблему можно исправить следующим образом:

    • переводит мотоблок в режим косилки;
    • полностью демонтировать переднюю площадку;
    • используйте болты для замены платформы на передние колеса (подходящие для мотоцикла) и рулевое колесо;
    • прикрепить к верху каркаса регулировочную тягу, что добавит конструкции дополнительной жесткости;
    • затем с помощью электросварочного аппарата прикрепите сиденье водителя к платформе в том месте, где вы считаете нужным;
    • приварить к двигателю дополнительную площадку гидроаккумулятора и гидрораспределителя со сварочным аппаратом;
    • установить дополнительную стальную раму в задней части устройства, которая необходима для гидросистемы;
    • установить ручник на переднее колесо.

    Ваш трактор на базе мотоблоков МТЗ изготовлен и готов к эксплуатации.

    1.2 Минитрактор от мотоблока Каскад

    Каскад - один из ведущих мотоблоков на российском рынке сельхозтехники. Он имеет 4-ступенчатую коробку передач (две передние скорости, две задние скорости), усиленную цепь, двигатель DM с карбюратором К-946 и топливный бак объемом 4,5 литра. Расход топлива по паспорту - 2,7 литра в час.

    Многие владельцы данного агрегата предпочитают использовать его для переоборудования мотоблока в минитрактор.При этом переделка под минитрактор требует совсем немного времени и сил, особенно если есть переходник с сиденьем. Если по тем или иным причинам нет возможности купить переходник, то трактор из мотоблока Каскад можно изготовить самостоятельно.

    В сети можно найти множество видеороликов и других материалов от людей, которые ранее своими руками изготавливали тракторы из мотоблоков этой марки.

    1.3 Минитрактор от мотоблока ОКА

    Построив трактор из мотоблока ОКА, вы внесете огромный вклад в уход за землей, так как время и силы, затрачиваемые на окучивание и другие виды земляных работ, сократятся.Кроме того, такой трактор, как и мотокультиватор, может оснащаться разнообразной съемной техникой: бороной, граблями, культиватором и другим.

    1.4 Минитрактор от мотоблока Салют

    1.5 Обзор минитрактора от мотоблока (видео)

    2 Общий принцип изготовления минитрактора своими руками

    В большинстве случаев владельцы мотоблоков используют комплект для переоборудования мотоблока в минитрактор. Однако если этого набора нет, то расстраиваться не стоит, так как альтернативу вы можете изготовить самостоятельно.Кстати, комплект для переоборудования мотоблока рекомендуется покупать у того же производителя, что и сам товар, так как любой другой комплект может по тем или иным причинам не подходить к вашему устройству, либо иметь свой собственные недостатки.

    Общий - это правильный подход к процессу. Подход заключается в последовательности действий и подготовке необходимых материалов до начала производства.

    Последовательность действий при изготовлении минитрактора из двигателя мотоблока:

    • в первую очередь найдите в сети или сделайте самостоятельно схему и чертежи готового изделия;
    • с последующим изготовлением каркаса.Для этого можно использовать трубы и уголки из прочной стали, при этом использовать болтовое соединение для крепления различных элементов, что лучше любого другого типа соединения. Для просверливания отверстий под болты приготовьте дрель и сверла, а также сами болты с гайками;
    • тогда продумайте и установите на конструкцию водительское сиденье, которое можно взять даже из старой машины или воспользоваться собственной фантазией;
    • установив сиденье, приступаем к установке и регулировке рулевой части.Также можно взять руль от старой машины или поискать альтернативу на специализированных рынках. Главное, чтобы тяга была сильной и сильной;
    • - следующее действие. Для минитракторов лучше всего использовать автомобильные колеса диаметром 12-14 дюймов, так как при большем размере колеса управлять устройством будет крайне сложно, а при меньшем устройство просто «закопается» в Если вы покупаете резину для колес, обратите внимание на ее качество, и лучше всего покупать шины с углубленными шипами, которые сделают сцепление с грунтом более цепким;
    • после выполнения вышеуказанных процедур установите все необходимые рычаги, в частности те, которые отвечают за сцепление, тормоз и переключение передач.Большинство самодельных минитракторов оснащено устройствами тросового привода, сообщающимися с моторной частью;
    • Переоборудование мотоблока в собственный малый трактор на этом завершено. Перед использованием обязательно протестируйте свое творение и, если обнаружите какие-либо проблемы, устраните их.

    Готовое устройство можно доработать по своему усмотрению. Некоторые мастера даже прикрепляют к раме кузов, что расширяет функциональные возможности вашего трактора до возможности перевозить не слишком тяжелый груз.В общем, модернизация готовой техники ограничивается только фантазией владельца и конечно же ресурсами.

    Минитрактор - трактор на базе мотоблока. Минитракторы делятся на три категории: самодельные, переоборудованные с использованием заводских комплектов и заводские.

    Как сделать самодельный минитрактор из мотоблока

    Итак, как сделать из мотоблока самодельный минитрактор, первое, о чем нужно подумать, это сама переделка, а также возможность установки навесного оборудования: плуг культиватор, косилка, отвал-отвал .

    Кратко рассмотрим устройство минитрактора из мотоблока, которое сделано руками мастера.

    Мотоблок расположен на заранее подготовленном самодельном каркасе. Установленный барабанный тормозной механизм взят от Жигулей. Оттуда позаимствована рулевая рейка, что избавляет от проблем с поиском запчастей. Готовый минитрактор радует простотой эксплуатации и продуманностью деталей. Чтобы уменьшить неудобства при прохождении поворотов, рядом с рулевым колесом установлена ​​ручка, которая разблокирует дифференциал.

    Самодельные минитракторы от мотоблока "Нева"

    Если вы планируете из мотоблока Нева делать самодельные минитракторы, то первым делом нужно купить сам мотоблок «Нева» с самодельной или заводской навеской, чтобы можно было перевозить различные грузы с помощью прицепы с кузовом. Для удобства оборудуйте минитрактор рулевым колесом автомобиля, сиденьем, педалями тормоза и газа.

    Для самодельного минитрактора можно использовать любой мотоблок, но особенно хороши для этой цели мотоблоки Нева с мощными моторами, объем которых колеблется от 6д до 8.5 литров. Благодаря этому минитрактор сделан с минимумом доработок.

    Для мотоблока "Нева" изготавливаем самосвальный адаптер. Такой прицеп можно сделать своими руками, если у вас есть необходимые материалы, электросварка, болгарка. Особая конструкция крепления рамы позволяет мини-трактору от мотоблока Нева наклонять и поворачивать прицеп. Поскольку органы управления мотоблоком дублированы, это дает возможность использовать мотоблок отдельно, разобрав минитрактор.

    Практичная конструкция минитрактора позволяет не только перевозить кирпичи, но и работать с рыхлой почвой. Установленный механизм разливки дает возможность без проблем отсыпать грунт в любом месте.


    Сделав из мотоблока «Нева» самодельный минитрактор, можно решить проблемы, возникающие на приусадебном участке. К тому же такая конструкция намного дешевле, чем покупка небольшого трактора.

    Самодельные минитракторы из мотоблока видео подборка

    Самодельные минитракторы от мотоблока Зубр

    Если у вас мощный мотоблок «Зубр» с дизельным двигателем, у вас есть возможность самостоятельно переделать его в минитрактор.Чтобы вместо двухколесного мотоблока получить небольшой четырехколесный трактор, достаточно иметь инструмент и инструкцию по сборке.

    Необходимые детали для самостоятельного изготовления минитрактора с навеской: рама минитрактора, тормозной цилиндр, подножки с педалями, рулевая колонка в сборе со штангами, передняя балка с тормозными дисками и ступицами в сборе, задние крылья, задняя навеска с ручным подъемником в сборе.

    Вам также понадобятся следующие инструменты: молоток, дрель, гаечные ключи и сварочный аппарат.Также необходимо, чтобы спереди были установлены колеса. Можно использовать колеса от «Жигулей» или аналогичные колеса от других мотоблоков. Собрав все детали самостоятельно, у вас будет мощный минитрактор из мотоблока.

    Самодельный минитрактор из мотоблока видео подборка

    Чертежи минитракторов самодельный мотоблок


    Как сделать самодельный минитрактор из мотоблока "Кентавр"

    Практика показывает, что самый доступный и надежный минитрактор получается от мотоблока, который относится к категории профессиональных или полупрофессиональных.Их главная отличительная черта - высокая мощность и большой ресурс использования. Мотоблок «Кентавр» хорошо подходит для всех этих качеств. Имеет дизельный двигатель мощностью 9 л.с. Это позволяет использовать его как основу для минитрактора. Но окончательный выбор зависит от целей, поставленных при создании такой техники.

    Для будущего минитрактора нужно подготовить кузов, и подумать, как он будет соединяться с блоком двигателя. Профилированные трубы или металлические уголки используются для создания корпуса и каркаса.Если мотор мотоблока достаточно мощный, то в качестве кузова можно использовать небольшой прицеп для мотоцикла или автомобиля. Затем нужно продумать схему подключения кузова к мотоблоку.

    При изготовлении самодельного мини-трактора из мотоблока «Кентавр» необходимо разработать кинематическую схему, которая бы передавала крутящий момент от двигателя на ведущие колеса. Также необходимо равномерно распределить нагрузку на ведущий мост. Если на таком минитракторе планируется перевозить грузы, то решающую роль сыграет развесовка.


    При сборке минитрактора важнейшим моментом является правильное размещение узлов и агрегатов. Выходной вал - лучшее место для тормозной системы. Рычаг переключения передач находится на оси. Пуск двигателя остается заводским.

    Место для водителя должно быть комфортным, так как минитрактор не имеет средств амортизации. Также его нужно оборудовать прицепным устройством, чтобы на минитрактор можно было использовать навесное оборудование.На этом фактически завершаются работы по самостоятельной трансформации мотоблока «Кентавр» в минитрактор. Теперь заботиться о домашнем хозяйстве будет намного эффективнее.

    Желание иметь в своем хозяйстве полноценного «железного коня» присуще любому аграрию при всех его достоинствах, мотоблоки не являются полноценной заменой трактору. Одно дело «бегать» по пашне за мотоблоком, а совсем другое - обрабатывать почву, сидя за рулем мини-трактора.

    Знакомство с минитракторами от мотоблока своими руками


    Но стоимость минитрактора довольно высока. Поэтому понятно желание многих людей, занимающихся сельским хозяйством, создать свой мини-трактор из всего, что имеется в хозяйстве.

    Сегодня строительство тракторов собственной разработки происходит двумя способами: создание техники из деталей автомобилей или сельхозтехники или модернизация мотоблоков до минитракторов.Последние уже получили название мототракторов.

    О популярности такого дизайнерского движения свидетельствует обилие участников профильных форумов и групп в социальных сетях.

    Где каждый может рассказать о своем опыте создания мини-трактора из мотоблока своими руками. Здесь вы можете ознакомиться с чертежами минитрактора из мотоблока своими руками, обсудить самые важные технические детали или просмотреть фото или видео минитрактора своими руками.

    На сегодняшний день моторные тракторы представлены в трех категориях:

    • полностью самодельные;
    • мотоблоки модернизированы до уровня минитрактора с использованием заводских комплектов;
    • заводских мототракторов, изготовленных на базе мотоблоков.

    Минитрактор своими руками


    При переделке мотоблоков в минитрактор используются всевозможные детали и механизмы, имеющиеся в руках конструктора-любителя. Часто такие модели изготавливаются, что называется, «на глаз», без предварительных расчетов.Несмотря на то, что чертежи мототракторов из мотоблока, сделанные своими руками, можно найти в Интернете, каждый мастер в итоге получает свою оригинальную модель. Основным недостатком таких тракторов является использование улова от техники, созданной для выполнения других задач, не связанных с сельским хозяйством. В первую очередь это касается КПП, которую снимают с автомобилей. И не всегда можно говорить о комфортности работы на таком тракторе. Тем не менее, желающих переделать свой мотоблок в мини-трактор только увеличивается.

    Чтобы сделать это правильно, без нарушений, рекомендуем ознакомиться со списком документов, которые необходимо предоставить в ГИБДД.

    Через завод

    Спрос на модернизацию мотоблоков нашел отклик как непосредственно у их производителей, так и в компаниях, имеющих производственные возможности по созданию комплектов для переделки мотоблоков.

    Самый простой способ приблизить ваш мотоблок к образу трактора - приобрести переходник - тележку двухколесную с местом водителя, мощным дышлом и устройством для навешивания прицепной техники.

    Полный комплект обычно включает раму, подножки с педалями, тормозную систему, рулевую колонку в сборе и переднюю балку со ступицами и тормозными дисками. В поставку также входит задняя навеска с подъемником (обычно ручным), а по желанию заказчика комплектуется электроподъемником.

    Имея такой набор, вы можете собрать минитрактор с помощью сварочного аппарата, слесарного инструмента и гаечных ключей. Также нужно побеспокоиться о колесах, ибо будущий «железный конь» - это могут быть колеса от машины или аналогичные от мотоблока.

    Видео мини-трактор от мотоблока.

    Проще, но дороже

    Чтобы не ломать голову над тем, как сделать мини-трактор из мотоблока своими руками, можно приобрести готовый мототрактор производства завода-изготовителя.

    Отличаются более совершенной конструкцией, чем первые две версии, а также наличием всех узлов, необходимых для сельхозтехники. Стоимость такого устройства ниже, чем у минитрактора, но выше, чем изготовление своими руками из заводского комплекта.

    Самодельные переломы 4х4 из мотоблока. Самодельный переломный минитрактор. Установка колесной базы

    Для сборки самодельного минитрактора излома 4х4 потребуется составить схему, изучить конструктивные особенности техники. Необходимость в таком агрегате возникает, когда необходимо обработать землю, посадить или собрать урожай.

    Пошаговая инструкция

    Классика сельхозтехники изготавливается вручную на сварочном аппарате, дисковой пластине, сеялке.Сборка механизма начинается с изготовления каркаса. Он состоит из лонжерона, передней и задней поперечины. Лонжерон изготавливают из швеллера размером 10 или трубы квадратного сечения 80х80 мм. Для траверсы следует использовать размер 16. На минитрактор 4х4 подойдет любой двигатель. Самый подходящий вариант - 40 л. Сцепление требуется от ГАЗ-52, а КПП от ГАЗ-53.

    Чтобы соединить корзину и силовой агрегат, нужно сделать новый маховик. Мостик может использоваться любого размера и вставляется в механизм.Составляем карданный вал от разных автомобилей. В самодельном тракторе 4х4 мост впереди строится самостоятельно. Используйте 18-дюймовые шины для хорошей амортизации. На переднюю ось устанавливаются 14-дюймовые диски. Если колеса будут меньше, минитрактор 4х4 провалится в землю. В противном случае технику будет сложно контролировать.

    Для снижения нагрузки на ходовую часть используются шины с хорошими проушинами.

    При изготовлении мини-трактора для дома необходимо использовать карданные валы главного привода от грузовых автомобилей.

    Во всех минитракторах 4х4 трещина своими руками устанавливается коробкой передач ближе к водителю и закрепляется на раме. Для педального управления самоделками рекомендуется использовать гидравлический барабанный тормоз. И рулевая рейка, и педальный контроль перелома будут от автомобиля ВАЗ.

    Монтажное оборудование

    Компоненты трактора болтовые или сварные. Иногда возможно комбинированное крепление деталей. Важно правильно расположить снятое с автомобиля сиденье.Следующий этап сборки оборудования - установка силового агрегата. Чтобы мотор хорошо крепился к раме, нужно использовать специальную пластину с прорезями. Затем потребуется проложить электрическую и механическую системы управления. Чтобы такие работы выполнялись качественно, изучается электрическая схема заводских минитракторов. Далее кузов обшивают с учетом своих пожеланий.

    Следующий этап - это компоновка кузова и его совмещение с блоком двигателя.Кузовом может служить небольшой прицеп от легковой машины. Если кратко обсудить весь процесс переломов, то получится простой алгоритм: мотоблок расположен на раме, установлена ​​барабанная тормозная система и рулевая рейка от Жигулей.

    Берем любой мотоблок. Если взять мотоблок Нева, то целесообразнее выбирать его с фаркопом. Затем минитрактор будет перевозить грузы и прицепы. Еще один подходящий мотоблок - дизельный агрегат Кентавр.Чтобы определиться, какой мотоблок выбрать, нужно разобраться в предназначении минитрактора. Трактор с разборной рамой 4х4 имеет главное преимущество - маневренность.

    Заключение по теме

    При необходимости можно изготовить косилку, фрезу, ковш. Главное достоинство трактора с разборной рамой - маневренность. Его сборка проста, поэтому такой сельхоз агрегат может изготовить любой разбирающийся в технологии дачник. Себестоимость самодельного автомобиля будет относительно ниже цены псковского заводского аналога.

    Минитрактор калибра МТ 244 может эксплуатироваться в любых условиях и на полном бездорожье. Пневмоподвеска состоит из ресивера, обновленного клапана управления автомобилем и компрессора. Минитрактор калибра МТ 244 можно хранить в гараже, а за счет наличия усиленных насадок обеспечивается легкая фиксация различных приспособлений.

    Сельская жизнь предполагает выполнение большого количества работ, характерных для данного типа местности. Никто не оспаривает честь ручного труда, но использование средств малой механизации в этом случае можно только приветствовать.Однако далеко не у всех категорий граждан есть возможность приобрести в специальном магазине готовый полноприводный минитрактор, ведь цена даже самой «дешевой» модели может составлять не менее 50 тысяч рублей.

    Здесь появляются всякие умельцы, которые приспособились делать такие агрегаты из всего хлама, который у них есть в гараже.

    То, что нерадивый хозяин выбросил бы на свалку, смекалистый и находчивый человек может сделать из этого вполне работоспособное устройство, способное выполнять основные сельскохозяйственные работы.

    Большой популярностью у таких мастеров пользуется самодельный ломовой минитрактор 4х4 довольно причудливой конструкции.

    Полноприводный мини-трактор, сделанный вручную, имеет неплохие проходимые характеристики, что позволяет выполнять практически такие же фронтальные работы, что и заводские аналоги, такие как ,.

    Как сделать классический трактор 4х4 своими руками

    Самодельный трактор можно сделать из запчастей, которые стоят в гараже. Возможно, хозяин давно собирается что-то выбросить, но больше всего это поможет при постройке мини-трактора.Классика - самодельный трактор, оснащенный тормозной рамой.


    Полноприводный минитрактор собственного производства может иметь хорошие технические характеристики. Это даст возможность трактору практически ни в чем не уступать представленным в специализированных магазинах аналогам, хотя мощность самодельного трактора будет меньше. На практике разница в мощности практически незаметна.

    Классический минитрактор используется для сельскохозяйственных работ, в том числе:

    • вспашка приусадебных участков для подготовки к дальнейшей работе;
    • обработка почвы, удаление сорняков;
    • боронование почвы;
    • посевные работы на подготовленной почве;
    • посадка и копка картофеля.


    Применение самодельного агрегата может быть шире, если это предусмотреть заранее при его проектировании. Если ничего не упущено, его можно использовать для перевозки грузов, уборки снега и стрижки газонов и газонов. Его также можно использовать для заготовки сена для домашнего скота.

    Таким образом, Classic 4x4 может значительно улучшить жизнь сельхозработника и жителя загородного дома, так как в этой технике можно выполнять абсолютно любые работы.

    Учитывайте инструкции по проектированию.Самая важная часть изготовления самодельного агрегата - это чертеж. Правильно составленная схема позволит удачно спроектировать агрегат. При такой сборке важно понимать, что некоторые детали придется подогнать под особенности мотора и рамы, ведь комплектующие, как правило, берутся с разного оборудования, отсюда и несоответствие размеров. Сборка деталей осуществляется на токарном станке.

    См. «Обзор мощного трактора МТЗ Беларусь-3022 и его модификаций»


    После составления чертежа можно переходить непосредственно к сборке, которая включает в себя несколько этапов.Рама собирается из траверс и лонжеронов трехступенчатой ​​конструкции. 1-я ступень - канал №10, последняя - стальная квадратная труба 80х80.

    Траверс сзади выполнен по каналу №16, траверса спереди по каналу №12.

    Если мини-трактор спроектирован на базе мотоблока, то двигатель, расположенный на нем, будет выступать в роли силового агрегата. Если агрегат собран другим способом, мотор придется покупать отдельно. Подойдет любой дизельный агрегат мощностью более 12 л.с.Оптимальный вариант - мотор на 40 л.с. с функцией водяного охлаждения.

    Коробку передач, вал отбора мощности, сцепление можно «позаимствовать» у ГАЗ-53 или ГАЗ-52.

    Придется доработать детали - сконструировать маховик мотора, немного убрав заднюю часть и проделав отверстие посередине.

    Мост можно установить как есть, ничего не делая с ним. Крепится к каркасу с помощью четырех лестниц.

    Колеса подходят для любой легковой машины, оптимальный диаметр 18 дюймов.


    Сельская жизнь предполагает выполнение большого количества работ, характерных для данного типа местности. Никто не оспаривает честь ручного труда, но использование средств малой механизации в этом случае можно только приветствовать. Однако далеко не у всех категорий граждан есть возможность приобрести в специальном магазине готовый полноприводный минитрактор, ведь цена даже самой «дешевой» модели может составлять не менее 50 тысяч рублей.

    Здесь появляются всякие умельцы, которые приспособились делать такие агрегаты из всего хлама, который у них есть в гараже.

    То, что нерадивый хозяин выбросил бы на свалку, смекалистый и находчивый человек может сделать из этого вполне работоспособное устройство, способное выполнять основные сельскохозяйственные работы.

    Большой популярностью у таких мастеров пользуется самодельный ломовой минитрактор 4х4 довольно причудливой конструкции.

    Полноприводной мини-трактор своими руками имеет неплохие проходимые характеристики, что позволяет выполнять практически такой же объем работ, что и заводские аналоги, такие как Уралец, Кубота, Булат 120, Янмар, Беларусь. 132н, Разведчик.

    Многие фермеры интересуются, как сделать минитрактор излома своими руками. Мини-трактор помогает качественно и быстро вспахать даже самые обширные площади. Самодельный трактор с тормозной рамой можно сделать самостоятельно, чтобы не тратиться на покупку промышленного агрегата.

    Что такое перелом минитрактор

    Внешне такой самодельный ломовой минитрактор 4х4 представляет собой обычный механизм. Работу такой машины обеспечивает лежащий в ее основе мотоблок.

    Условно минитрактор с отрывной рамой можно разделить на 3 категории:

    1. Самоделка - трактор 4х4, собран вручную.
    2. Заводская модель - классика для тех, кто не рискует ломать свои руки.
    3. 50/50 - заводской трактор, доработанный трактористом до желаемого результата своими силами.

    Представляем вашему вниманию обзор самодельного минитрактора перелома. Считайте себя из самых простых элементов.

    Как сделать минитрактор излома своими руками

    Самодельные минитракторы с ломкой рамой требуют определенных навыков от производителя. Спроектировать такую ​​машину непросто. Вариантов изготовления самодельного минитрактора довольно много, однако среди самоделок есть оптимальный вариант, который по необходимым чертежам под силу сделать практически каждому, даже начинающим дизайнерам. В Интернете можно найти необходимые расчеты и схему сборочных единиц.


    Начать сборку самодельного трактора для гидроразрыва 4х4 нужно с внимательного изучения того, как сконструировать раму. Рама состоит из 2-х основных компонентов:

    1. Лонжероны представляют собой сборный трехступенчатый элемент. Фасадные ступени собираются из швеллеров (десятый размер), внешние ступени - из стальной трубы квадратного сечения, ширина и длина сторон которой составляет 80 мм.
    2. Траверса сзади трактора выполнена из 16 швеллеров, передняя траверса - из 12 швеллеров.Точно так же изготавливается поперечина.

    Тракторная силовая установка

    Что касается двигателя самодельного трактора ГРП 4х4, то можно использовать любую силовую установку, отвечающую требованиям мощности. Как правило, специалисты рекомендуют использовать четырехцилиндровый дизельный двигатель, оснащенный системой водяного охлаждения. Мощность 40 л.с. вполне подходит для трактора, на котором планируется работать на малогабаритных приусадебных участках. Часто используют трактор с двигателем «Ока», иногда с двигателем ВАЗ.В редких случаях допускается запуск трактора с двигателем Лифан. Лучше всего делать агрегат с двигателем Ока.

    См. «Обзор и технические характеристики трактора МТЗ-1523»


    Коробку передач можно использовать от неработающего автомобиля ГАЗ. Для соединения корзины сцепления с двигателем необходимо с нуля спроектировать маховик с двигателем и сделать модернизированную крышку корзины, чтобы ее можно было подогнать под требуемые размеры.

    Мостик не требует специальных знаний и навыков, так как устанавливается на оборудование без каких-либо изменений.Крепится к каркасу двумя парами лестниц.

    Карданный вал можно снять с любого автомобиля, а чтобы автомобиль имел качественную амортизацию, необходимо установить шины диаметром 18 дюймов.

    Колеса устанавливаются на ступицы просто. Из диска вырезается центральная часть, где находится отверстие для установки. Вместо этой детали конструктор сваривает центр диска от ЗИЛ-130. Передний мост можно сделать самостоятельно, так как это не требует особых навыков: этот мост не будет ведущим.Если вы боитесь браться за столь ответственное дело, просто садитесь на мост с другой машины.

    Производство тракторных колес

    Рассмотрим создание минитрактора с колесной базой. На самодельный трактор разрыва можно установить снятые с автомобиля колеса, но здесь нужно будет учесть сразу ряд факторов. Например, колеса, установленные на передней оси, должны быть примерно 14 дюймов в диаметре. В том случае, если вы выберете колеса меньшего размера, велик риск выхода конструкции из строя в будущем: трактор рискует упасть в землю.Однако и с габаритами перебарщивать тоже нельзя, иначе трактористу придется приложить колоссальные усилия для выполнения даже самых простых маневров: рулевое колесо будет очень сложно повернуть. Однако эту задачу можно немного упростить, если оборудовать рулевую колонку гидроусилителем.


    Обратите внимание, что шины трактора должны быть оснащены хорошими проушинами. Это сделает созданный своими руками мини-трактор более маневренным, снизит нагрузку на колесную базу и упростит работу с ней.

    См. »ТОП-3 самых популярных моделей китайских минитракторов Fighter

    Для большей маневренности трактор мини-ГРП своими руками может быть укомплектован гидроусилителем рулевой колонки. Гидравлику можно снять с любой другой сельхозтехники Для сборки такого оборудования понадобится масляный насос, приводимый в движение двигателем.Этот элемент создает нужное давление в гидравлическом двигателе.

    Если вы хотите добиться максимального удобства в эксплуатации, вы можете самостоятельно изготовить полноприводный переломный минитрактор.Полный привод, даже сделанный своими руками, позволяет добиться хорошей маневренности. Конечно, полный привод затрудняет сборку всех конструктивных элементов, так как вал придется делать со всеми качественными и правильными соединениями.

    Если вы собираетесь делать трактор с полным приводом, рекомендуется найти видеообзор, который подробно покажет и расскажет, как и что делать. Помните, что сборка минитрактора потребует особой осторожности.

    Минитрактор перелом 4х4 своими руками сконструирован с помощью самых разных запчастей, большая часть которых позаимствована у автомобилей, но не только они понадобятся при работе. Например, чтобы сделать точку поворота или точку поворота, нужно обзавестись сварочным аппаратом, дрелью, крепежными элементами и инструментами для соединения деталей. Узел перелома для минитрактора требует особого внимания при сборе и может потребоваться хотя бы совет обратиться к профессионалам.


    Трактор-трещотка своими руками не может обойтись без установки водительского сиденья.Как правило, система управления, в том числе сиденье, устанавливается после того, как основная часть работы с каркасом своими руками будет завершена. В этой технике часто используются сиденья, взятые из автомобилей. Такой товар легко приобрести в любом автомобильном магазине. Помните, что руль должен находиться на удобной для тракториста высоте. Не стоит ставить слишком низко выше колен, но и высоко ставить тоже: руки могут быстро устать.

    главная »Замки» Самодельные переломы 4х4 от мотоблока.Самодельный переломный минитрактор. Установка колесной базы

    Аксессуары для колес - Earth Tools

    УДЛИНИТЕЛИ ОСИ (продаются парами)

    Доступны различной длины для настройки ширины колеи вашего мотоблока. Размеры варьируются от 5 до 16 дюймов (от 2,5 до 8 дюймов на каждую сторону), плюс , теперь мы предлагаем выдвижные регулируемые удлинители осей с диапазоном регулировки 8 дюймов, изменяемым с общим шагом 1/2 дюйма .Используйте эти аксессуары для повышения устойчивости на склонах или просто для настройки колесной колеи в соответствии с конкретным применением (т. Е. Переездом на грядку - с удлинителями 16 дюймов и колесами с ободом 10 дюймов [или больше] трактор будет преодолевать гусеницу шириной 30 дюймов. ) ПРИМЕЧАНИЕ: 20 дюймов общее удлинение (10 дюймов на каждую сторону) - это максимальное значение, рекомендованное производителями тракторов. Добавление дополнительных удлинителей более 20 дюймов аннулирует гарантию на ось трактора. ПРИМЕЧАНИЕ: Из-за дополнительных нагрузок на ось трактора, удлинители оси более 8 дюймов НЕ рекомендуется использовать с орудиями, требующими высокого тягового усилия, такими как Глубокорыхлители, Отвальные плуги, Плуги корневых экскаваторов, Отвалы бульдозеров и т. Д.)


    ПРИМЕЧАНИЕ: указаны размеры полного выдвижения (обе стороны вместе) *

    4,5 "Заводские удлинители оси

    Удлинители оси землеройных инструментов - различные размеры
    • Подходит для BCS и Grillo

    • Удлинители осей 8 дюймов (ET0080) Рекомендуемая производителем цена: 75 долларов США 65 долларов США

    • Удлинители оси 12 дюймов (ET0090) Рекомендуемая производителем цена: $ 85 $ 72

    • Удлинители оси 16 дюймов (ET0100) Рекомендуемая производителем цена: $ 95 $ 80

    ПРИМЕЧАНИЕ: Когда установлены удлинители оси, нагрузка на проушины и гайки ступицы оси на самом тракторе УВЕЛИЧИВАЕТСЯ из-за «рычага» удлинителя (простая физика - чем длиннее удлинители, тем больше рычаги и больше нагрузки на застежки).Поэтому рекомендуется проверять затяжку осевых гаек и проушин не реже одного раза в год при установке удлинителей от 4,5 до 8 дюймов и не реже ДВАЖДЫ в год при установке удлинителей от 12 до 16 дюймов.


    НОВИНКА: Регулируемые удлинители осей «Earth Tools» - от 4 до 20 дюймов полного выдвижения - EARTH TOOLS EXCLUSIVE

    НАКОНЕЦ… набор регулируемых удлинителей осей, которые имеют необходимый диапазон регулировки, чтобы приспособить как использование роторного плуга в «самом узком» положении, так и иметь возможность легко преодолевать 30-дюймовую станину в «самом широком» положении.Быстро регулируется с помощью одного штифта с каждой стороны. Шаг регулировки 1 дюйм. Подходит для BCS 732 - 948 и подходит для Grillo G85d - G110 с использованием набора проставочных фланцев (см. Ниже). При навешивании на трактор габаритная ширина выступающих внутренних стоек составляет 41 дюйм. В качестве дополнительной функции, если для дополнительной тяги необходим дополнительный вес, вы можете повесить 2-дюймовые плиты для штанги с центральным отверстием (олимпийский стиль) прямо на внутренние стойки !! Если у вас не полностью отрегулированы удлинители, просто добавьте утяжелители на выступающую внутреннюю стойку и вставьте штифт в торцевое отверстие, чтобы закрепить их.Вы можете добавить до 80 фунтов. на колесо в этом монтажном положении. Если у вас ДЕЙСТВИТЕЛЬНО отрегулированы удлинители до упора, грузы можно добавить на стойки ВНУТРИ колес ... просто снимите колеса со стойки, наденьте несколько грузовых пластин и снова задвиньте колесо. ПРИМЕЧАНИЕ: В этом случае важно, чтобы грузы находились как можно ближе к колесам, чтобы не натягивать подшипники оси трактора. Поэтому сдвиньте грузы к внутренней части колес и вставьте дополнительный штифт в ближайшее отверстие во внутренней стойке, чтобы грузы оставались в этом положении.МАКСИМАЛЬНЫЙ ВЕС ДЛЯ ДАННОГО «ВНУТРЕННЕГО ТИПА МОНТАЖА»: 50 ФУНТОВ. НА КОЛЕСО) ПРИМЕЧАНИЕ: Из-за дополнительных нагрузок / рычагов на ось трактора не рекомендуется выдвигать эти удлинители более чем на 4 дюйма с каждой стороны [всего 8 дюймов] при использовании с навесным оборудованием, требующим высокого тягового усилия, таким как Глубокорыхлители, Отвальные плуги, Плуги для корнеплодов, Отвалы и др.)

    НАЖМИТЕ ЗДЕСЬ, чтобы просмотреть видео об этих новых расширениях

    • Earth Tools Регулируемые удлинители оси (ET0110) Рекомендуемая производителем розничная цена: $ 175 $ 160
    • Подходит для BCS 732 - 948 и Grillo G131 (BCS 732 требует 2 плоских шайб на каждой шпильке колеса, за внутренней монтажной пластиной «стойки»)
    • Для установки на Grillo G85d - G110 используйте распорные пластины (ET0115) Рекомендуемая производителем розничная цена: $ 25 $ 20

    ПРИМЕЧАНИЕ: Когда установлены удлинители оси, нагрузка на проушины и гайки ступицы оси на самом тракторе УВЕЛИЧИВАЕТСЯ из-за «рычага» удлинителя (простая физика - чем длиннее удлинители, тем больше рычаги и больше нагрузки на застежки).Поэтому рекомендуется проверять затяжку осевых гаек и проушин по крайней мере ДВАЖДЫ в год при установке регулируемых удлинителей оси.


    ВЕС КОЛЕС (все единицы продаются ПАРЯМИ)

    Тяговое или толкающее усилие мотоблока напрямую связано с тяговым усилием , и основным фактором тяги является вес . Колесные противовесы являются лучшим средством улучшения тяги, поскольку они увеличивают вес без изменения баланса машины (поскольку вес добавляется прямо в точке опоры трактора).

    Безусловно, наша самая популярная и практичная система для добавления колесных грузов - это наши «штанговые подвески», которые крепятся болтами к штифтам крепления колес трактора (колесо не нужно снимать для их установки; только гайки с проушинами. ) и они принимают стандартные утяжелители для штанги диаметром 1 дюйм. Сами противовесы можно снимать или устанавливать с помощью одного штифта, и, поскольку мы предлагаем подвесы с разной длиной стоек, вы действительно можете получить гораздо больший вес на тракторе, чем с «заводскими» грузами… 100 фунтов макс. на колесо ! «Вешалки» могут оставаться на тракторе даже после снятия грузовых пластин… хотя, если у вас есть одна из более длинных стоек, стойки могут иногда выступать и мешать… В таком случае их легко снять.Видео: демонстрация этих подвесов для гирь со штангой

    Это удобная система, так как вам не нужно оплачивать доставку самих грузов… только монтажных «подвесов» (столбов). Обычно вы можете найти новые или бывшие в употреблении утяжелители со штангой диаметром 1 дюйм в вашем районе (лучше всего чугун, чтобы максимизировать доступное пространство в колесных дисках)… однако для людей, которые оплачивают фрахт трактора у нас в любом случае и не возражайте против увеличения стоимости перевозки, мы действительно предлагаем утяжелители для штанг с отверстиями 1 дюйм по конкурентоспособным ценам, и мы можем предоставить оптимальную комбинацию размеров пластин в соответствии с размером ваших колес и применением навесного оборудования.

    Утяжелители и гири для штанг
    • КОРОТКИЕ (8 ”) комплекты подвесов для штанги для BCS Item ETBWBCS-S: MSRP: $ 50 $ 45
    • Набор подвесов для штанги LONG для BCS (10 дюймов) Артикул ETBWBCS-L: Рекомендуемая производителем цена: $ 50 $ 45
    • КОРОТКИЕ (8 ”) вешалки для груза со штангой для изделия Grillo ETBWG-S: MSRP: $ 70 $ 65
    • Набор подвесов для груза со штангой LONG для Grillo (10 дюймов) Пункт ETBWG-L: Рекомендуемая производителем розничная цена: $ 70 $ 65
    • Утяжелители для штанги с центральным отверстием диаметром 1 дюйм (различные размеры до 25 фунтов.тарелок) Рекомендованная производителем розничная цена: 1,25 долл. США за фунт 1,10–1,20 долл. США за фунт (в зависимости от размера тарелки)

    ПРИМЕЧАНИЕ. Подвески для штанги нельзя устанавливать вместе с регулируемыми удлинителями осей!

    Кроме того, и BCS, и Grillo предлагают заводские чугунные гири, подходящие для IF , вы не возражаете, что их довольно сложно снимать и снимать (потому что крепежные гайки утоплены в глухих отверстиях). ужасно дорого… около 3 долларов за фунт итальянского чугуна…

    Весы заводские чугунные
    • Подходит для 8-дюймовых дисков BCS (пара 48 фунтов) Поз. 922.43686: Рекомендуемая производителем розничная цена: 290 долл. США долл. США 275 долл. США
    • Подходит для 10-дюймовых дисков BCS (пара 66 фунтов) Артикул 922.48715: Рекомендуемая производителем розничная цена: 345 долларов США 328 долларов США
    • Подходит для 12-дюймовых дисков BCS (пара 150 фунтов) Артикул 922.48720: Рекомендуемая производителем розничная цена: 520 долларов США 494 долларов США
    • Подходит для дисков Grillo 10 дюймов (пара 45 фунтов). Товар 9G1212: Рекомендуемая производителем розничная цена: 185 долларов США 170 долларов США
    • Подходит для дисков Grillo 12 дюймов (пара 80 фунтов). Товар 9G2512: Рекомендуемая производителем розничная цена: 350 долларов США 290 долларов США

    КОЛЕСА И ШИНЫ (продаются ПАРАМИ)

    Если вам нужен второй комплект колес для установки «сдвоенных» на трактор, новый комплект колес для старой машины или вам просто нужен больший комплект колес для увеличения дорожного просвета и / или большей путевой скорости, Ниже представлена ​​наша подборка размеров шин для мотоблоков.

    ПРИМЕЧАНИЕ № 1: для номинальной доплаты, большинство наших новых тракторов могут быть оснащены колесами большего размера, чем стандартные, на момент покупки. При увеличении размера вы оплачиваете только разницу в относительной стоимости колес. Обязательно спросите нас о том, какой размер колес лучше всего подходит для вашей области применения. ТАКЖЕ: Некоторые «большие» колеса могут быть СЛИШКОМ большими для конкретной модели трактора из-за проблем с зазором… спросите совета у продавца Earth Tools.

    ПРИМЕЧАНИЕ № 2: Колеса «Регулируемый обод гусеницы» имеют отдельные внутреннюю ступицу и внешний обод, которые могут быть собраны в любом месте от 2 до 4 различных положений (в зависимости от того, что вмещает трактор), чтобы получить разные колеса. ширины.Чтобы увидеть эти измерения, перейдите на страницу мотоблока и ознакомьтесь со спецификациями трактора со стандартными колесами интересующего вас размера.

    ПРИМЕЧАНИЕ № 3: Если вам просто нужна отдельная замена шины или камеры для ваших старых дисков, эти детали считаются «запасными частями», и мы храним их на складе всех размеров. Мы не размещаем их онлайн - цены можно узнать по телефону .

    Щелкните здесь, чтобы просмотреть таблицу расстояния между колесами
    ВИДЕО: Как работают колеса с регулируемым ободом
    Размеры и цены

    ПРИМЕЧАНИЕ: Размеры показаны следующим образом: ширина x диаметр обода x общая высота… так, например, колесо 5x10x20 дюймов имеет ширину 5 дюймов, обод 10 дюймов и общую высоту 20 дюймов. КОЛЕСА, СООТВЕТСТВУЮЩИЕ НИЖЕ ПО ОБЩЕЙ ВЫСОТЕ, ОТ МАЛЕНЬКИХ И БОЛЬШИХ

    • Фиксированный обод 4x8x16 дюймов, протектор проушины трактора (арт.

      2) Рекомендуемая производителем цена: $ 190 $ 140

    • 6.5x8x16 ”Фиксированный обод« High-Flotation », широкая проушина для трактора (арт. 2) Рекомендуемая производителем розничная цена: $ 220 $ 200
    • Фиксированный обод 4x10x18 дюймов, протектор для трактора (арт.

      2) Рекомендуемая производителем розничная цена: 210 долл. США 170 долл. США

    • 4x10x18 ”Регулируемый обод, протектор проушины трактора (арт.

      2) Рекомендуемая производителем розничная цена: $ 215 $ 210

    • 8х10х19.Фиксированный обод 5 дюймов, шины All-Terrain AG, протектор с выступом (арт. 922.57842) Рекомендуемая производителем розничная цена: 520 долл. США 494 долл. США
    • 5x10x20 ”Регулируемый обод, протектор проушины трактора (арт.

      2) Рекомендуемая производителем розничная цена:

      $ 310 $ 280
    • Фиксированный обод 10x8x20 дюймов, шины и диски Hi-Flotation «Turf» (товар 918712) Рекомендуемая производителем розничная цена: 399 долларов США 360 долларов США **
    • 11x8x21 ”Неподвижный обод, шины Hi-Flotation“ Balloon ”, протектор тяговых проушин (арт. 919212) Рекомендуемая производителем розничная цена: $ 399 $ 360 **
    • 5x12x22 ”Регулируемый обод, протектор проушины трактора (Арт. 400R.12B.500M4) Рекоменд. Цена: 410 долл. США долл. США 365
    • 6.5x12x23 ”Регулируемый обод, протектор проушины трактора (деталь 400R.12B.650M4) Рекомендуемая производителем цена: 465 долларов США 415 долларов США
    • 7x12x26 ”Регулируемый обод, протектор для проушины трактора ПРИМЕЧАНИЕ: Для того, чтобы это большое колесо могло очистить глушитель на газовом двигателе, необходимо установить как минимум комплект удлинителей оси 4,5 дюйма И« регулируемые диски »колес должен быть установлен в положение «максимальная ширина». При такой настройке колеса будут иметь расстояние 20 дюймов МЕЖДУ двумя шинами и общую ширину 34 дюйма (если используются более длинные удлинители оси, эти числа, конечно, соответственно увеличиваются). (Товар TORG 700x12) Рекоменд. Цена: 550 долл. США 500 долл. США

    ** Для установки этих колес на некоторые тракторы требуются удлинители оси как минимум 4,5 дюйма.


    ВАРИАНТ ШИНЫ С ПЕНОПОЛИНОЙ

    На сменные колеса ИЛИ на новые тракторы теперь мы предлагаем шины с ПЕНОПОЛИНЕННЫМ НАПОЛНЕНИЕМ некоторых из наших самых популярных размеров. Заполнение пеной означает, что шины заполнены затвердевшей резиновой пеной , поэтому, по сути, они становятся твердыми резиновыми колесами после заполнения.

    Преимущества Foam-Filling:

    • КВАРТИРЫ НЕТ - НИКОГДА !!
    • Больше веса и тяги
    • Нет обслуживания шин

    Потенциальные недостатки пенонаполнения:

    • Постоянное (несъемное) увеличение веса и, как следствие, более высокое уплотнение почвы.
    • При использовании машины на холмах дополнительный вес означает, что трактору требуется больший тормозной путь.
    • Компания, которую мы используем для заполнения шин пеной, не всегда выполняет «безупречную» работу с точки зрения внешнего вида… то есть шины / диски иногда забрызгиваются или капают с помощью вспененного материала (темно-коричневого цвета).Если внешний вид этого остатка вас беспокоит, он действительно отслаивается с небольшим усилием…

    Внимательно рассмотрите все «за» и «против»… (Если вы не уверены в этом, вы всегда можете добавить эту опцию в ближайший магазин шин в будущем, если хотите.)

    Цены: (Они отражают ДОБАВЛЕНИЕ к нормальной стоимости шин при покупке нового комплекта шин)
    • 5x10x20 (добавляет 50 фунтов веса на пару): прибавляет \ $ 110
    • 5x12x22 (добавляет 80 фунтов.веса на пару): доп. \ 130 $
    • 6.5x12x23 (добавляет 100 фунтов веса на пару): прибавляет \ 145 $

    СТАЛЬНЫЕ КОЛЕСА

    Стальные колеса клетки

    Колеса с шипами

    Аутригеры Super-Bite

    Эти стальные колеса обеспечивают дополнительную тягу для различных применений. «Клетка» типа (с их клиньями глубиной 1 дюйм) лучше всего подходит для обработки почвы; Аутригеры типа «Spiked» или «Super-Bite» обеспечивают непревзойденную устойчивость на боковых склонах при кошении на крутых склонах.

    • Стальные колеса с сепаратором диаметром 17 дюймов и шириной 3,5 дюйма (товар 922.57779) Рекомендуемая производителем розничная цена: $ 225 $ 214
    • Стальные колеса с сепаратором диаметром 19 дюймов и шириной 4 дюйма (товар 922.42474) Рекомендуемая производителем розничная цена: $ 275 $ 261
    • Стальные выносные опоры диаметром 19 дюймов, шириной 4 дюйма (превращает 19-дюймовые стальные колеса в «сдвоенные») (применимо ТОЛЬКО к тракторам с дифференциалом И рулевыми тормозами!) (Товар 922.42460) Рекомендуемая производителем розничная цена: 150 долларов США 143 долларов США
    • Стальные колеса с сепаратором диаметром 20,5 и шириной 4,5 дюйма (товар MARTE 470-35-120 ST-WH) Рекомендуемая производителем розничная цена: 285 долларов США 260 долларов США
    • 20.Стальные выносные опоры диаметром 5 дюймов и шириной 4,5 дюйма (превращает стальные колеса 20,5 дюймов в «сдвоенные») (применимо ТОЛЬКО к тракторам с дифференциалом И рулевыми тормозами!) (Товар MARTE 470-35-120 ST-OUT) Рекомендуемая производителем розничная цена: 160 долл. США $ 150
    • Стальные колеса с сепаратором диаметром 22 дюйма и шириной 5 дюймов (товар 922.49993) Рекомендуемая производителем розничная цена: 330 долл. США 314 долл. США
    • Стальные опорные стойки диаметром 22 дюйма и шириной 5 дюймов (превращает 22-дюймовые стальные колеса в «сдвоенные») (применимо ТОЛЬКО к тракторам с дифференциалом И рулевыми тормозами!) (Товар MARTE 510-35-120 ST-OUT) Рекомендуемая производителем розничная цена: $ 200 $ 180
    • Колеса со стальным сепаратором диаметром 26 дюймов и шириной 5 дюймов (товар MARTE 610-35-120 ST-WH) Рекомендуемая производителем розничная цена: 400 долларов США 350 долларов США
    • 20.Диаметр 5 дюймов x ширина 14,5 дюймов ШИПЫ Колеса с шипами 2 дюйма (подходят ТОЛЬКО для тракторов с дифференциалом И рулевыми тормозами!) (Товар MARTE SPIKE 420x370) Рекомендуемая производителем розничная цена: 799 долларов США 700 долларов США
    • 20-дюймовая стальная клетка «Аутригеры Super Bite» - используются рядом (снаружи) с резиновыми колесами 5x10x20 для крутых склонов… Крепления с ободами колес 5x10, установленных в положение «стандартной ширины» (подходит ТОЛЬКО для тракторов с дифференциалом И рулевыми тормозами!) (Арт. 922.57793 Рекомендуемая производителем розничная цена: 395 долл. США долл. США 375 долл. США
    • 22-дюймовая стальная клетка «Super Bite Outriggers» - используется рядом (снаружи) с резиновыми колесами 5x12x22 дюймов для крутых склонов… Крепление с ободами колес 5x12, установленных в положение «стандартной ширины» (подходит ТОЛЬКО для тракторов с дифференциалом И рулевыми тормозами!) MARTE ANTI-DRIFT 600) Рекоменд. Цена: $ 30 $ 300
    ШИНЫ ЦЕПИ

    Для дополнительной тяги на снегу и льду мы предлагаем цепи противоскольжения с двухзвеньевым расстоянием между поперечными цепями для следующих размеров шин (цепи для шин 10 и 12 дюймов ВКЛЮЧАЮТ набор подпружиненных натяжителей):

    • 4x8x16 дюймов (элемент 1301L) Рекомендуемая производителем розничная цена: $ 59 $ 49
    • 4X10X18 ”(позиция 922.SC410) 97 93 долларов (это странный размер, поэтому он дороже, чем большие!)
    • 5x10x20 дюймов (элемент 53131MOD) Рекомендуемая производителем розничная цена: $ 95 $ 90
    • 5x12x22 ”(товар 53131) Рекомендуемая производителем розничная цена: $ 95 $ 90
    • 6.5x12x23 ”(товар 53131) Рекомендуемая производителем розничная цена: $ 95 $ 90

    ПРИМЕЧАНИЕ: Производитель цепи противоскольжения иногда дает «лишнюю» цепь… не знаю, почему они это делают, но я предполагаю, что они полагают, что они скорее ошибаются, давая слишком много, чем недостаточно.Итак, если ваши цепи кажутся «слишком длинными» и слишком сильно перекрываются, когда вы наматываете их на колесо, не стесняйтесь просто отрезать излишки, отрезав по одному звену с каждой стороны с помощью небольшого болторезного станка, ножовки или шлифовального станка. (Обязательно обрезайте «пустой» конец цепи, а не конец с зажимами !!)

    ДОРОЖКИ

    Теперь мы предлагаем варианты гусениц для наших мотоблоков с резиновыми и стальными гусеницами, обеспечивающие максимальное тяговое усилие при сохранении низкого давления на почву для минимизации уплотнения.Гусеницы, которые мы предлагаем, построены в Италии, специально для мотоблоков … они не предназначены для какого-либо другого применения, а просто «адаптированы» к мотоблокам.

    Заявка / Информация о ценах Стальные гусеницы - слева на картинке вверху / на картинке вверху справа : Лучше всего подходит для обработки почвы, такой как плуги, глубокорыхлители, отвал бульдозера / скребка (при работе в грязи), корнеплод и т. Д. для кошения, но вы будете рвать траву всякий раз, когда поворачиваете машину, как бульдозер на стальной гусенице! Они изготовлены из высокопрочного стального сплава Domex 700 для максимальной износостойкости.Гусеницы имеют ширину 7 дюймов каждая, а общую ширину гусеницы можно регулировать в 7 различных положениях в диапазоне от 28,5 до 44 дюймов по внешней ширине. Этот тип гусеницы снижает скорость трактора примерно вдвое и увеличивает крутящий момент на оси вдвое. Рекомендуемая производителем розничная цена: 1689 долл. США долл. США 1580 долл. США Резиновые гусеницы (уменьшенная версия) - в центре на изображении выше / в центре справа : Этот тип можно использовать для ограниченных работ по обработке почвы, но он намного проще на траве при кошении… не только резина более щадящая ( не рвет дерн), но эта модель оснащена «центральным роликом», который придает нижней поверхности гусеницы «высшую точку», что значительно упрощает управление.Также отлично подходит для сортировки гравия и уборки снега. Гусеницы имеют ширину 7 дюймов каждая, а общую ширину гусеницы можно регулировать в 7 различных положениях в диапазоне от 28,5 до 42 дюймов по внешней ширине. Этот тип гусеницы также снижает скорость трактора примерно вдвое и увеличивает крутящий момент на оси вдвое. Рекомендуемая производителем розничная цена: $ 1649 $ 1550 Резиновые гусеницы (высокоскоростная версия) - справа на картинке выше / внизу справа : Эта модель снижает путевую скорость только на 10-20% (в зависимости от стандартного размера шин, с которым вы ее сравниваете), поэтому вы можете косить на относительно высоких скоростях при отличном сцеплении и низком давлении на грунт для болотистых мест и т. д.Ширина каждой гусеницы составляет 6,25 дюйма, а общую ширину гусеницы можно регулировать в 7 различных положениях в диапазоне от 27,5 до 40 дюймов по внешней ширине. Рекомендуемая производителем розничная цена: $ 1499 $ 1399

    ПОДХОДИТ ДЛЯ МОДЕЛЕЙ BCS 749, 750, 852 И 853 И МОДЕЛЕЙ GRILLO G107, G110 И G131.

    About the author

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
