Сенсорный смеситель как работает: Устройство сенсорных (автоматических) смесителей

Устройство сенсорных (автоматических) смесителей

Автоматическими смесителями (кранами) часто называют смесители, к которым для подачи воды достаточно поднести руку (или подставить тело).

Возможные названия

Их также именуют сенсорными, но это не совсем точно. Сенсор — это датчик вообще, и вернее называть их оптоэлектронными (хотя и это не до конца верно).

Ещё одна вариация: инфракрасные смесители, т. к. в них установлен инфракрасный датчик (как, например, в телевизоре), куда поступает сигнал от излучателя (как из пульта). Подобная схема применяется не часто, обычно для писсуаров: устанавливают один излучатель и несколько кранов с датчиками.

Как это работает?

Чаще в автоматических кранах используется индукционный датчик.

Он создаёт индукционное поле, которое изменяется при попадании в него рук (или всего тела).

Датчик фиксирует изменение поля и передаёт сигнал на электронный блок управления, который задаёт алгоритм работы, например: открыть соленоидный клапан при изменении поля и закрыть при его нормализации.

Принцип работы

Ход воде открывается соленоидным клапаном. Рассмотрим его устройство:

Принципиальная схема большого клапана, варианты могут быть разные

Как видно из рисунка, на конце сердечника имеется мембрана, перекрывающая поток воды. Как только сердечник с мембраной поднимается, вода выходит наружу.

За счёт чего поднимается сердечник?

На катушку электромагнита подаётся электрическое напряжение, он срабатывает и втягивает металлический сердечник в соленоид. Если напряжение отключить, сердечник с мембраной опустятся обратно, и вода перекроется. Таким образом в случае поломки или при разрядке батареек клапан закрывается автоматически.

От чего питается?

Краны, как правило, питаются от обычных батареек или от сети через трансформатор (либо комбинируются оба варианта). Поскольку расход электричества невелик, то проще пользоваться батарейками — они безопаснее. Обычно даже в оживлённом общественном месте одной «закладки» хватает на несколько месяцев, если, конечно, не покупать совсем плохие батарейки.

Обратный клапан

Поскольку горячая и холодная вода смешиваются до соленоидного клапана, на входе ставится обратный клапан для предотвращения обратного перетока воды.

Неисправности

Чаще всего сенсорные краны забиваются грязью: частицы попадают на резиновую мембрану, и вода не перекрывается. В этом случае достаточно разобрать и очистить мембрану, а также установить/проверить фильтр грубой очистки (грязевик).

Если смеситель стал странно себя вести, стоит проверить не заляпан ли датчик.

При определённых условиях автоматические краны могут «глючить»: например, если раковина по форме похожа на линзу и при определённом расположении источников света, раковины и крана отражённый луч попадает прямо в датчик — тогда он сработает некорректно. Для исправления ситуации надо слегка изменить взаимное расположение крана, раковины и лампочек. В смесителях «Варион» в комплект входит хромированная латунная кольцевая прокладка толщиной около 5 мм — достаточно подставить её под кран при установке, и «глюк» пропадает.

Смесители с пьезоэлементом

Самая редкая категория автоматических смесителей. Вместо индукционного датчика там стоит пьезоэлемент. Выглядит как гладкая хромированная поверхность.

Нажимая на корпус, человек смещает находящиеся под ней кристаллики, от их трения друг о друга возникает слабый электрический сигнал, как при трении янтаря о шерсть. Дальше — всё, как в индукционном кране. Такие изделия применяются там, где нужна повышенная вандалоустойчивость: в тюрьмах, психиатрических больницах, в агрессивных средах.

ВОПРОСЫ И ОТВЕТЫ

Нужно ли ставить фильтр грубой очистки?

Лучше ставить, как и в случае с любым приличным смесителем.

В каких случаях сенсорный смеситель не подойдет?

В обычных домашних условиях сенсорные смесители не так практичны: приходится ждать доли секунды, пока вода включится, а иногда и вовсе требуется, чтобы вода не выключалась при убирании рук, что прямо противоречит принципу работы такого смесителя.

Какой расход у сенсорного смесителя?

1. Смеситель сенсорный для раковины 9340890 (моноблок) и 9346890 (с поворотным U-образным изливом):

Расход — 6л/мин при давлении 3 атм.

2. Краны сенсорные для писсуара:

2.1. Наружный:

Цикл подачи воды начинается через 2 сек после входа человека в зону срабатывания датчика, цикл подачи воды продолжается 4 сек, за это время подается приблизительно 0,5 литра. После выхода человека из зоны срабатывания датчика, через 1 сек начинается цикл подачи воды, который продолжается 7 сек, за это время подается приблизительно 0,8 литра. Раз в 24 часа происходит санитарный смыв воды.

2.2. Встроенный:

Цикл подачи воды начинается через 3 сек после входа человека в зону срабатывания датчика (50 см), подача  воды продолжается 3 сек, за это время подаётся приблизительно 0,5 литра. После выхода человека из зоны срабатывания датчика через 3 сек начинает цикл подачи воды, который продолжается 3 сек, за это время подается приблизительно 0,5 литра. Раз в 24 часа происходит санитарный смыв.

3. Кран сенсорный для унитаза:

Цикл подачи воды начинается через 5 сек после выхода человека из зоны срабатывания датчика, подача воды продолжается 15 сек, за это время подается приблизительно 2,25 литра. Раз в 24 часа происходит санитарный смыв.

Какие батарейки подойдут?

Подойдут обычные 4 элемента АА по 1,5 Вольт

Сенсорные смесители Варион в каталоге

как работают, устройство, плюсы, минусы

Сенсорный смеситель обеспечивает бесконтактную подачу/отключение струи из крана. Отличительные черты: отсутствие вентилей для открытия/закрытия, активная безаварийная эксплуатация, подача производится в постоянном температурном режиме и напоре.

Содержание:

• Как работают сенсорные смесители
• Устройство сенсорных смесителей
• Виды
• Плюсы и минусы сенсорных смесителей
• Установка
• Проблемы
• Как выбрать

Как работают сенсорные смесители

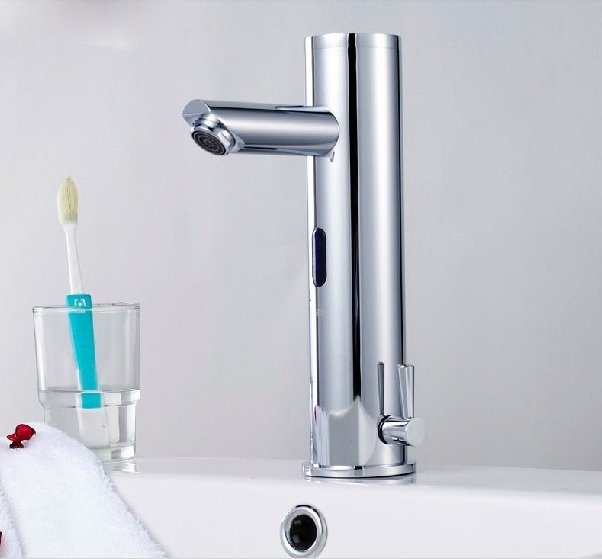

На внешний вид отличить сенсорный смеситель от своих прочих собратьев позволяет отсутствие лишних деталей. Конструкция состоит из одного излива, без вентилей, рычагов, ручек и прочих приспособлений для регулировки подачи воды. Главное отличие этого устройства заключено во вмонтированном в корпус фотоэлементе, инфракрасном датчике.

Задача датчика – уловить движение в зоне распознавания сигнала в пределах 30 см. Зона чувствительности настраивается в автоматическом режиме, либо вручную.

Ручная настройка самостоятельно определяет степень необходимого приближения к крану. Дополнительная опция определяет временной интервал, спустя который вода подается из крана, и когда она перестает течь (до нескольких секунд с момента фиксации начала/прекращения движения).

Не только время подачи и зона чувствительности подлежит настройке. Дополнительно, при помощи бокового рычажка, настраивается необходимая температура или режим смешивания пропорций горячей и холодной воды. Не нужно каждый раз, при открытии крана, настраивать температуру, струя подается в постоянном строго заданном режиме.

У сенсорного датчика есть еще одно преимущество. Он реагирует только на движение. В случае, если в зоне чувствительности упадет мыло, полотенце или иной предмет, вода начинает течь и продолжает подаваться, пока датчик будет фиксировать наличие движения. Как только упавший предмет перестает выполнять какие-либо движения, подача струи прекращается.

Устройство сенсорных смесителей

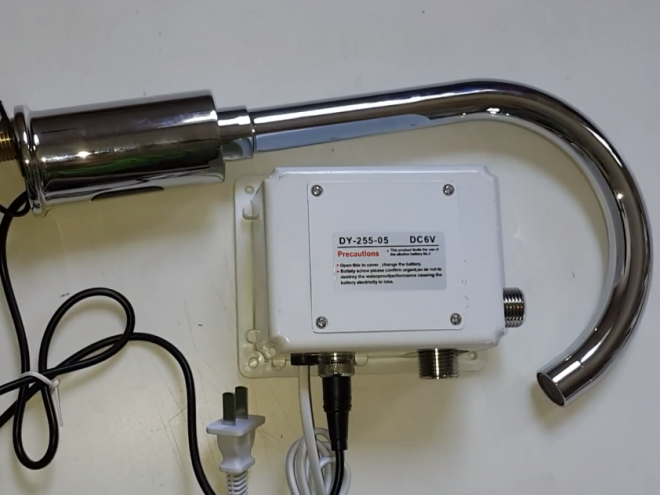

Как всякий технологичный предмет, данная модель требует питания электричеством с помощью батареек. Заряда батареек хватает до 2 лет активной эксплуатации в общественных местах (до 5 тысяч автоматических включений в месяц). В домашних условиях заряда батарейки хватит гораздо дольше, поэтому о замене батареек можно не беспокоиться.

В комплект смесителя с сенсорным датчиком входит:

• электронный блок;
• батарейки;
• излив;
• клапан;
• рычажки температурной регулировки;
• соединительный шланг;
• фильтр.

Многие из моделей оснащаются пультом для возможности внести настройки в работу устройства удаленно.

Устройство модели включает в себя наличие индукционного датчика, создающего магнитное поле. Попадание в него постороннего предмета служит сигналом для блока управления, отвечающего за подачу/отключение.

Подачу обеспечивает специальный соленоидный клапан. В состав данного клапана входят следующие компоненты:

• соленоидная катушка;
• экранирующая катушка;
• трубка сердечника;
• мембрана;
• седло;
• уплотнение;
• корпус с крышкой;
• пружина;
• сердечник;
• фиксатор;
• наконечник.

Открытие воды производится при поднятии сердечника с мембраной. Происходит подача электрического напряжения в зону электромагнитного поля, влияющего на сердечник. Обратный клапан защищает от обратного перетока.

Виды

• В зависимости от назначения устройств их делят на кухонные (с поворотным или U-образным изливом), модели для писсуаров (встроенные, наружные), для унитазов (автоматическая настройка на смыв).
• По внешнему виду (модели с кнопочными датчиками, дисплеем, бесконтактные, со встраиваемым светильником).
• По длине подаваемой струи (длиной более 35 см, средние, укороченные, с поворотным механизмом, фиксированные).
• По принципу работы (излив из раздельных кранов, однорычажные, электронные, двойной излив).

Плюсы и минусы сенсорных смесителей

Достоинства сенсорных смесителей
Положительных характеристик у данной модели много – от удобного использования до широких сфер применения, надежности и технологичности.

• Практичность. Сенсорный смеситель незаменим при обустройстве общественных мест. Такими моделями оборудованы ночные клубы, кафе и рестораны, оздоровительные и развлекательные центры, учебные и медицинские заведения. Повышенный интерес к данным устройствам вполне обоснован. При многократном активном использовании вентили и рычаги выходили из строя, требовали замены деталей, приводили к простаиванию неработающей сантехники. При переходе на сенсорные датчики, исчезла необходимость многократного вращения вентилей, настройке требуемого температурного режима, исключена необоснованная трата воды во время течи неисправного крана. Обычные устройства проигрывают сенсорным и по стойкости к износу и по безопасности.
• Гигиеничность. Необходимость вращения вентилей и рычагов для подачи струи вынуждает людей дотрагиваться до них руками. Грязные руки оставляют при этом микробы и бактерии на поверхности вентилей и рычагов. Последующие пользователи водой вынуждены прикасаться к заразным вентилям и переносить инфекции и болезнетворные микробы дальше. Постоянная обработка обеззараживающими средствами не даст результата – ведь протирать дезинфицирующим раствором придется постоянно. В моделях с сенсорным датчиком подачи воды не нужно дотрагиваться до поверхностей крана. А значит, риск заражения или переноса чужих микробов минимален. Эту черту оценили и стали использовать в местах, где особенно важна дезинфекция – детских учреждениях.
• Рациональное использование воды. В пользу сенсорных моделей говорит и тот факт, что нет необходимости следить, насколько плотно закрыт кран, не сорвана ли резьба, нет ли течи. Экономия расхода воды существенно сократит расходы мест общественного питания. Посетители кафе могут забыть закрыть кран или вовсе не утруждать себя этим. Проконтролировать степень плотности закрывания крана за каждым посетителем уборной невозможно. Да и не нужно – это выполнит сенсор.
• Безопасность в домашних условиях. Уходя на целый день, хозяин квартиры не беспокоится, закрыт ли кран, и нет ли риска залива соседей из-за неисправного смесителя.
• Удобная эксплуатация. Настройка температуры воды выполняется однократно. Не надо дополнительно настраивать напор подачи горячей и холодной воды для выставления нужной температуры. Устройство автоматически самостоятельно настроит температуру.
• Эстетичный вид. Дизайн такой конструкции изящный, легкий, что позволяет использовать его в различных по стилю интерьерных решениях.

Недостатки сенсорных смесителей
Несмотря на внешнюю красоту и практичность, такая модель не подойдет для обустройства кухонных раковин. Установка сенсорной модели предполагает подачу воды в относительно постоянном температурном режиме.

На кухне часто требуется менять степень нагрева – для мытья посуды вода должна быть теплой или горячей, для мытья фруктов и овощей – более холодной, иногда требуется быстро охладить тот или иной продукт, либо наоборот разогреть.

Домохозяйкам также требуется регулировать силу подачи напора. Оптимальный выбор на кухне – в пользу обычного однорычажного устройства – вода легко открывается и регулируется одним движением руки.

Иногда требуется использовать раковину для наполнения ее водой. В обычных условиях для этих целей раковина затыкается пробкой и происходит подача воды. Для того, чтобы сенсор позволил воде набираться, придется постоянно производить движения руками, чтобы вода продолжала течь до требуемого уровня. Достаточно неудобный способ наполнения раковины.

По той же причине сенсорный датчик не позволит наполниться ванне или налить воду в таз. Потребуется однократно отключить сенсор, подать напор, и после наполнения снова включить. Необходимости в таком трудоемком использовании сенсора нет. Проще установить модель с обычным изливом (однорычажный или вентильный смеситель).

Таким образом, функционально сенсорное устройство ограничивает сферы применения – либо для установки на раковинах для умывания, в туалете в домашних условиях, либо в качестве умывальников в местах общего пользования.

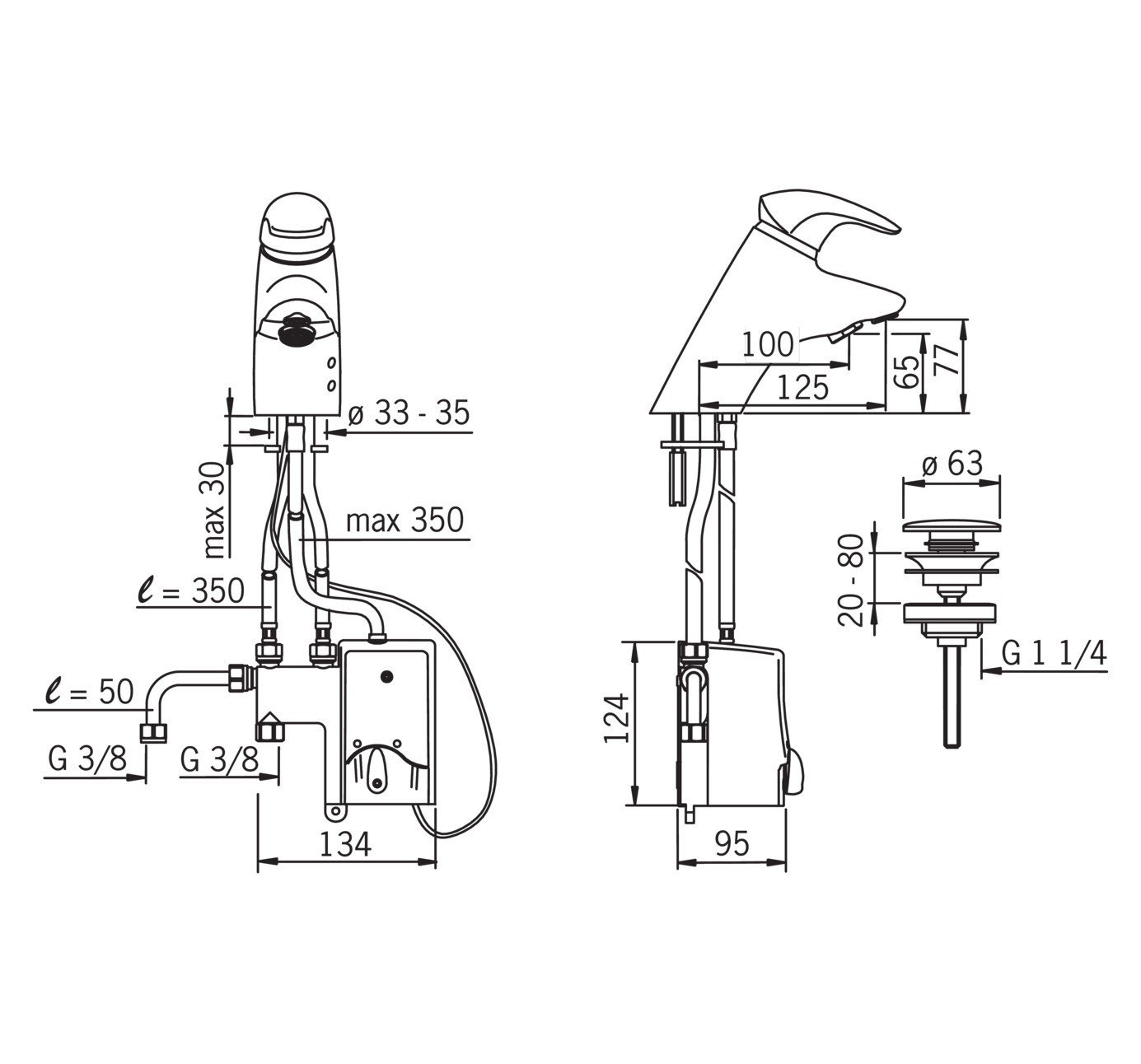

Установка

Монтаж сенсорного смесителя делается в два этапа.
1-й этап. Устанавливается корпусная часть.
2-й этап. Устройство соединяется с водопроводом. Предварительно перед установкой перекрывают водопровод.

Корпус устанавливается в подготовленное для этого место – отверстие в раковине. Если до этого использовался старый смеситель, его предварительно демонтируют. Между раковиной и краном в обязательном порядке ставится круглая монтажная прокладка. Нижнюю часть устройства крепят на прокладку, пластинку, далее фиксируют гайкой.

Все необходимые крепежные материалы предусмотрены в комплекте устройства.

С помощью 4 дополнительных болтов крепится контрольная коробка. Она размещается на расстоянии не менее 50 см (в среднем – около 55 см) от пола. Смеситель соединяется с контрольной коробкой гибким шлангом с обязательным размещением прокладки.

К системе водопровода устройство подсоединяется при помощи ниппелей. Трубка с горячей водой соединяется с ниппелем с красной отметкой, холодная вода – с ниппелем, отмеченным синим цветом.

Правильная работа соленоидного клапана обеспечивается сенсорным проводом, подсоединенным с помощью соединительной гайки к коробке контрольного управления. Для установки батареек откручивается 4 болта и снимается крышка. После размещения элементов питания крышка фиксируется обратно.

После выполнения монтажных работ, подключается водоснабжение и проверяется работа крана. Для этого необходимо поднести руки в зону чувствительности фотоэлемента и проверить, течет ли вода. Далее отстраивают работу – временной интервал до начала/после окончания подачи воды, температурный режим, области чувствительности сенсора.

Проблемы

При поломке сенсора, производить ремонт самостоятельно не рекомендуется. В данном случае лучше обратиться к профессионалу.

Более часто пользователи сенсорного смесителя сталкиваются с засорением аэратора. Признаком засорения служит сниженный напор струи.

Для устранения проблемы нужно снять ржавый аэратор и заменить новым.

Как выбрать

Первое, на что обращают внимание, действительно ли смеситель сенсорный. На рынке сантехнического оборудования существуют похожие модели обычных кранов с датчиком прекращения и начала подачи воды.

В отличие от смесителя, вода в обычном кране не смешивается – она течет либо горячая, либо холодная и подходит только для однотрубной системы водопровода. К тому же, для двух кранов в раковине предусмотрено два отверстия для крепления.

Второй момент, который учитывают при покупке, для каких целей предполагается использовать смеситель. Не стоит покупать его для установки на кухонной раковине или для ванны. Все сильные стороны и преимущества крана – в его работе на умывальниках (мытье рук, умывание и т.п.) при частом использовании в одном постоянном температурном режиме, с одинаковым напором подачи воды.

Такой смеситель – находка для уборных в общественных местах – кафе и ресторанах, спортивных залах, различных детских центрах, развлекательных, учебных или медицинских учреждениях.

Этот вариант применения действительно снизит расход воды, затраты на ремонт сантехнического оборудования, снимет риск течи, снизит шансы заразиться через прикасание к общим вентилям.

Так как данное устройство относится к технологичному оборудованию, работающему по принципу системы «умный дом», бюджет на его покупку выше, чем на обычный смеситель. Это учитывается при выборе той или иной модели.

При подборе сенсорного устройства обращают внимание и на дизайн помещения, способность к сочетанию по стилю с другими элементами интерьера – по цвету, форме, материалу. Благодаря широкому предложению моделей, подобрать оптимальный вариант не составит труда.
