Соленоидный (электромагнитный) клапан
Классификация клапанов
Собственно регулирование потока (открытие и закрытие основого пропускного отверстия) осуществляется с помощью поршня или диафрагмы.
Поршень представляет собой металлический цилиндр, который, поднимаясь или опускаясь, открывает или закрывает основное пропускное отверстие. Часто окончанием поршня являются один или несколько мембранных уплотнителей, которые открывают или закрывают одно или несколько пропускных отверстий.
Диафрагма представляет собой резиновую мембрану, закрепленную в корпусе клапана. Основное пропускное отверстие закрыто, когда мембрана прижата к седлу клапана. Поднимаясь, диафрагма открывает основное пропускное отверстие.
В электромагнитных (соленоидных) клапанах прямого действия открытие/закрытие клапана осуществляется только за счет усилия, развиваемого электромагнитом. По этой причине такие клапаны имеют ограниченный диапазон условных
диаметров и давлений и соленоиды достаточно большой мощности.
Преимущество клапанов прямого действия — возможность срабатывания при нулевом давлении и высокая частота срабатывания.
Принцип работы электромагнитного клапана непрямого действия основан на наличии разницы давлений между входом и выходом. Клапаны непрямого действия для открытия/закрытия используют давление рабочей среды, протекающей
через клапан. Вследствие этого они имеют более широкий диапазон рабочих давлений, условных диаметров и соленоиды относительно небольшой мощности.
Преимущество клапанов непрямого действия — отсутствие гидроудара в трубопроводах за счет более плавного открытия и закрытия клапанов, меньшая потребляемая мощность.
Мембранный уплотнитель смонтирован непосредственно на поршень, который, совершая поступательные движения вверх или вниз, открывает или закрывает основное пропускное отверстие. В тот момент, когда на катушку не подано напряжение, поршень находится в крайнем нижнем положении, закрывая мембраной пропускное отверстие и не пропуская
рабочую среду к выходному отверстию.
При подаче напряжения на катушку поршень перемещается в крайнее верхнее положение, открывая тем самым пропускное отверстие, и дает возможность рабочей среде протекать к выходному отверстию. Принцип работы нормально закрытого клапана прямого действия с диафрагмой аналогичен.
Основное пропускное отверстие, расположенное непосредственно в корпусе, открывается за счет создания разницы давления между верхней и нижней поверхностями диафрагмы (или на входе и выходе клапана).
При отсутствии напряжения на клеммах катушки дополнительное пропускное отверстие на выходе клапана перекрыто поршнем, давление среды с нижней стороны диафрагмы уравновешивается таким же давлением с верхней стороны (рабочая среда попадает туда через небольшое отверстие в диафрагме) и под дополнительным воздействием основной пружины
диафрагма оказывается прижатой к корпусу и перекрывает поток рабочей среды через клапан.
При появлении напряжения на контактах катушки клапана поршень втягивается и открывает дополнительное пропускное отверстие, которое соединено с выходным отверстием клапана.
Давление из верхней камеры диафрагмы стравливается на выход, усилие на диафрагме, возникающее из-за давления среды на входе, превышает силу сопротивления основной
пружины, и диафрагма поднимается, открывая клапан. Для срабатывания таких клапанов необходимо, чтобы давление на входе превышало давление на выходе на некоторую величину.
Принцип работы нормально закрытого клапана непрямого действия с поршнем аналогичен.
Принцип действия является противоположным по отношению к принципу действия нормально закрытого клапана.
Это означает, что при отсутствии питания на катушке электромагнитный клапан открыт, и жидкость свободно протекает от входного отверстия к выходному. При подаче питания на катушку поршень перемещается в крайнее нижнее положение
и перекрывает пропускное отверстие, не позволяя тем самым жидкости протекать через клапан. Принцип работы нормально открытого клапана прямого действия с диафрагмой аналогичен.
Принцип работы схож с принципом работы двухходового нормально закрытого клапана непрямого действия.
Отличие заключается в том, что при отсутствии питания соленоидный клапан находится в открытом состоянии, а при подаче питания — закрывается. Принцип работы нормально открытого клапана непрямого действия с поршнем аналогичен.
Трехходовые клапаны имеют входное (A), выходное (B) и, в отличие от двухходовых клапанов, выпускное отверстие (C).
Два мембранных уплотнителя закреплены на плунжере, который имеет возможность совершать вертикальные возвратно-поступательные движения и тем самым открывать или закрывать одним из двух уплотнителей основное пропускное отверстие. Одновременно с этим второй уплотнитель, закрепленный на плунжере, открывает или закрывает выходное отверстие. В тот момент, когда на электромагнитную катушку не подается напряжение, плунжер находится в крайнем нижнем
положении и перекрывает уплотнителем основное пропускное отверстие, преграждая тем самым путь жидкости к выходному отверстию. При этом открыт доступ к выпускному отверстию. Когда на катушку подается напряжение, плунжер перемещается в крайнее верхнее положение, при котором открывается основное пропускное отверстие и закрывается выпускное
отверстие.
При этом соленоидный клапан переходит в открытое состояние, и жидкость свободно протекает от входного отверстия к выходному
VITON – эластомер на основе сшитого бисфенолом фторокаучука («Витон» – торговая марка «Дю Понт»). Предназначается для пазовых колец, грязесъемников, губчатых колец, шевронных манжет и др. Обладает высокой устойчивостью
к температурам, химикатам, экстремальным погодным условиям и озону. Диапазон температур: −40…+180°С (кратковременно до 230°С). Применяется в гидравлических системах с тяжеловоспламеняющимися жидкостями группы HFD (на
основе фосфора). Имеет низкую устойчивость к аммиачным и аминным средам, полярным растворителям (ацетону, метилэтилкетону, диоксану), к тормозным жидкостям на гликольной основе.
EPDM – эластомер на основе сшитого пероксидным образом этилен-пропилен-диен-каучука. Обладает хорошими механическими свойствами и широким температурным диапазоном применения (−40…+120°С). Вследствие своей неполярности неустойчив в гидравлических жидкостях на основе минеральных масел и углеводов.
Используется в условиях горячей
воды, пара, щелочей и полярных растворителей (вмоющей и чистящей технике). При использовании в тормозных жидкостях на основе гликоля требуется согласование с региональными нормативами. Устойчив к погодным воздействиям и старению.
PTFE – кристаллический термопласт на химической основе политетрафтороэтилена (тефлона). Исключительно широкий температурный диапазон применения (−180…+300°С), самый низкий коэффициент трения среди всех пластмассовых материалов и очень высокая степень устойчивости почти ко всем средам. PTFE имеет неприлипающую поверхность, не впитывает влагу и обладает очень хорошими электрическими свойствами. Важно учитывать зависящее от времени пластическое
формоизменение PTFE даже при незначительной нагрузке (холодная текучесть). Устойчив почти ко всем химикатам, за исключением элементарного фтора, хлортрифторида и расплавленных щелочных металлов, поэтому имеет наиболее широкий
спектр применения в технике.
NBR – эластомер на основе сшитого серой акрил-нитрил-бутадиен-каучука.
Обладает высокой твердостью и высокой устойчивостью к стиранию по сравнению с другими резиновыми эластомерами. При высоких температурах, особенно в
кислородной среде (воздух 80°С) ускоряется старение, материал становится твердым и хрупким. При перекрытии доступа воздуха процесс старения значительно замедляется. Благодаря своей ненасыщенной структуре NBR обладает низкой
устойчивостью к озону, погодному воздействию и старению. Набухание в минеральных маслах является незначительным, однако находится в сильной зависимости от состава масла. Газопроницаемость относительно высокая, вследствие чего
имеется опасность взрывной декомпрессии, при которой разрываются части материала. Применяется в тех областях, где наряду с высокой устойчивостью к горючим и минеральным маслам также требуются высокая эластичность и остаточная
деформация (уплотнения цилиндра при низких давлениях).
Силикон – эластомер на основе метил-винил-силикон-каучука. Не наполнен сажей и пригоден для электроизоляции.
Температурный диапазон: −20…+200°С. Применяется для О-колец, плоских и специальных уплотнений, в пищевой и химической промышленности. Из-за низких механических значений (по сравнению с другими резиновыми материалами)
используется прежде всего в статических уплотнениях. Набухание в минеральных маслах является незначительным, однако зависит от состава масла.
Рекомендации по выбору клапанов
Для того, чтобы из множества клапанов выбрать необходимый, нужно учесть ряд параметров.
1. Принцип действия, скорость срабатывания.
Для технологического процесса, где требуется быстрое открытие/закрытие клапана, выбирают соленоидные клапаны. Если требуется плавное регулирование и не допускаются гидроудары, необходимо использовать шаровые краны или краны с электроприводом (см. с. 598 – 617).
2. Тип клапана.
При выборе соленоидного клапана необходимо определить тип клапана: нормально закрытый (НЗ), нормально открытый (НО), трехходовой (3/2) или бистабильный (БС).
Нормально закрытый клапан при подаче питания на катушку открывается (при отсутствии напряжения на катушке клапан закрыт).
Нормально открытый клапан при подаче питания на катушку закрывается (при отсутствии напряжения на катушке клапан открыт).
Принцип работы трехходового клапана заключается в регулировании или перераспределении потока рабочей среды между тремя линиями (1 вход, 2 выхода или 2 входа, 1 выход).
Бистабильный клапан открывается (или закрывается) при подаче на катушку питания и остается в том же положении после прекращения подачи питания. Для переключения клапана в обратное положение необходимо подать питание на катушку обратной полярности. Преимуществами бистабильных клапанов являются: практически нулевое потребление энергии,
снижение тепловыделения катушки, отсутствие перегрева, исключительно долгий срок службы.
3. Присоединение клапана.
Существуют три основных варианта присоединения клапанов:
• фланцевое: клапаны AR-Gh200-5, AR-GRV, AR-G100-IB, AR-2W21F, AR-2W12F, AR-YCD21F, AR-YCD22F, AR-YCPG11F, AR‑YCPS11F, AR‑YCP32F;
• быстроразъемное (или штуцер под трубку): AR-RMF-DD, AR-YCWS3/S4/S5/S6, AR-YCWS10–01/03/04/05/06, AR‑5523, AR-5524 (A)-03, AR-HX-3, AR-RFS-SLF, AR-5515A;
• резьбовое: все остальные клапаны.
4. Давление, температура, среда.
Основными параметрами, определяющими выбор клапана, являются давление, температура и рабочая среда.
Рабочее давление – это значение давления, при котором обеспечивается нормальное функционирование клапана и безопасность его работы. Большинство клапанов работает при давлении среды до 1…1,6 МПа, но есть также клапаны,
рассчитанные на более высокие давления:
• до 2,5 МПа: AR-Gh200–4, AR-Gh200–5, AR-G100-IB, AR-DL-6E;
• до 4…5 МПа: AR-YCh21, AR-YCh22, AR-SB116–5, AR-CS-720W (до 8 МПа), AR-RMF22-SS08.
Необходимо учитывать, что клапаны, предназначенные для относительно высоких давлений, плохо работают или не работают вовсе на давлениях, близких к нулевым. Минимальное давление таких клапанов, как правило, составляет 0,03 МПа.
При выборе клапана нужно знать диапазон температур рабочей среды. Высокотемпературная среда, такая, как перегретый пар, может сильно нагревать катушку электромагнита, что негативно отразится на его работе.
Клапаны, работающие
до 300°C: AR-YCPG11, AR-YCPG11F.
Также очень важно учитывать среду применения при выборе уплотнения и материала корпуса клапана. Типичные среды для электромагнитных клапанов: воздух, инертные и неагрессивные газы, вода, пар, природный газ, светлые нефтепродукты и др. Материал изготовления электромагнитного клапана должен быть совместим со средой. В противном случае может
появиться коррозия корпуса или произойти разрушение материала мембраны или уплотнения. При выборе клапана на нужную среду можно воспользоваться таблицей на с. 466–471 каталога.
5. Расход, Ду.
Для систем с расходом до 30 л/мин (Ду до 6…10 мм) можно использовать миниатюрные клапаны. Для систем с расходом от 4 м³/ч (Ду 12 мм и выше) выбирают обычные соленоидные клапаны.
6. Энергопотребление.
Для некоторых технологических задач важно учитывать энергопотребление клапана. В таких случаях можно использовать бистабильные клапаны, у которых потребление энергии происходит только в моменты открытия или закрытия клапана
Для чего нужен электромагнитный (соленоидный) клапан
Электромагнитный
клапан
способствует дистанционному перекрытию
или открытию подачи газа или жидкости
в трубопроводной системе за счёт
передачи на него электрического
напряжения, которое подаётся на
индукционную катушку.
Катушка принимает на себя электрическое напряжение и приводит соленоидный клапан и всю систему в работу. Электромагнитная катушка индуктивности работает во всех известных напряжениях переменного и постоянного тока (220В АС, 24 AC, 24 DC, 5 DC и др.). Соленоидные клапаны характеризуются быстродействием по сравнению с другими видами трубопроводной запорной арматуры.
Применение соленоидных клапанов
Клапан (соленоид) состоит из электрических магнитов, которые называются соленоидами, поэтому и называют клапаны электромагнитными или соленоидными.
Соленоидный
клапан предназначен для перекрытия
потоков рабочих сред (холодной и
перегретой воды, сжатого воздуха и
технических газов, антифризов на основе
этиленгликоля и пропилен гликоля, других
жидкостей и газов). Популярность
применения клапанов возрастает благодаря
возможности автоматизировать контроль
перемещения носителей по трубопроводам.
Способен работать в различных диапазонах
давления и температуры.
Устройство электромагнитного (соленоидного) клапана
Основные элементы:
Общее описание:
Крышки
и корпуса обычно изготавливают из
латуни, чугуна, нержавеющей стали или
специальных полимеров. Для штоков и
плунжеров применяют специальные
магнитные материалы. Обмотка катушек
изготавливается из электротехнической
меди. Для подключения к электросети
используется штекер. Присоединение к
трубопроводной системе осуществляется
резьбовым или фланцевым способом.
Управление
осуществляется подачей напряжения на
катушку. Под действием электрического
напряжения соленоидный клапан открывается
благодаря магнитному полю, которое
создаётся внутри устройства, и втягивает
плунжер в катушку. Мембраны (диафрагмы)
изготавливаются из прочных эластичных
полимеров.
ВИДЫ МЕМБРАН
Мембраны для клапанов электромагнитных различаются по составу и техническим характеристикам.
EPDM – Этилен-пропилен-диен-каучук. Химически и механически стойкий эластичный сополимер этилена и пропилена. Устойчив к кислотам, щелочам, окислителям, растворам солей, горячей и холодной воде, пару низкого давления (до 2 бар), воздуху и нейтральным газам. Разрушается при контакте с углеводородами (бензином, дизельным топливом), маслами, ароматическими спиртами (бензолом). Температура эксплуатации -20…+130?С.
NBR – Нитрил-бутадиен-каучук. Эластичный полимер. Нейтральный к воздействию бензина, минерального масла, дизельного топлива, растворов щелочей, неорганических кислот, пропана, бутана и воды. Разрушается бензолом, окислителями и ультрафиолетом. Температура эксплуатации -10…+90 ?С. Длительная эксплуатация при температурах выше 90 ?С приводит к потере эластичных свойств и старению материала.
FKM –
Фтор-каучук.
Эластичный сополимер.
Высокая устойчивость к старению, озону,
ультрафиолету. Нейтрален к щелочным
средам, нефтепродуктам, дизтопливу и
бензину, спирту, воде, воздуху, пару
низкого давления (до 2 бар). Разрушается
эфирами и органическими кислотами.
VMQ – Кремний-органический эластомер. Высокая устойчивость к горячему воздуху, озону, ультрафиолету, минеральным маслам. Область использования: медицинская промышленность и пищевые производства (вода, спирты, растворы). Характеризуется стойкостью к истиранию и низкой адгезией.
PTFE – Поли-тетра-фтор-этилен. Данный фторполимер является одним из самых химически стойких полимерных материалов. Используется для кислот и щелочей высокой концентрации, растворителей, бензола, окислителей, масел, топлива, агрессивных газов, горячей воды, перегретого пара. Разрушается трифторидом хлора и жидкими щелочными металлами.
TEFLON –
PTFE
с наполнителем из углеродистых
волокон и минеральной смолы. Характеризуется
более высокой температурой эксплуатации
и механическими характеристиками по
сравнению с PTFE.
VITON
ВИДЫ ИНДУКЦИОННЫХ КАТУШЕК
— переменного тока – клапан имеет большую силу электромагнитного поля. Используется для регулировки потока высокого давления. При потреблении большого количества электроэнергии увеличивается скорость закрытия клапана, что обеспечивает более мощный поток;
— постоянного тока – клапан имеет небольшую силу действия электромагнитного поля. Соответственно используется для регулировки потока низкого давления.
ВИДЫ ЭЛЕКТРОМАГНИТНЫХ КЛАПАНОВ
— прямого действия – используется при небольшом расходе; срабатывает под воздействием усилия, возникающего при подключении к электросети;
— пилотного
(непрямого) действия – используется преимущественно при
больших расходах; срабатывает под
воздействием энергии потока воды,
управление которым осуществляется при
помощи электрического напряжения.
— нормально закрытые (НЗ) – при отсутствии электроэнергии находятся в закрытом состоянии, при подаче электроэнергии открываются;
—нормально открытые (НО) – при отсутствии электроэнергии находятся в открытом состоянии, при подаче электроэнергии закрываются;
— бистабильные (импульсные) (БС) — переключаются с открытого на закрытое положение под действием управляющего импульса.

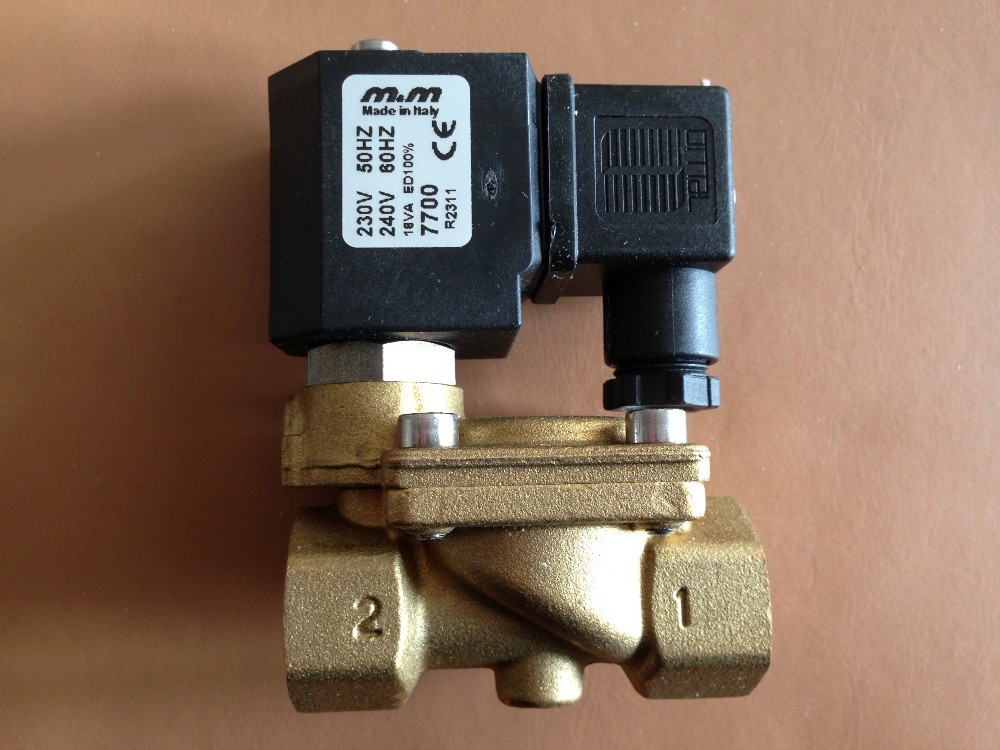

Самым востребованным является 2/2-позиционный латунный электромагнитный клапан для воды, исполнения «НЗ» ? нормально-закрытый, с пилотным каналом, а также клапан прямого действия.
В
ассортименте компании Термосклад
представлены клапаны латунные
электромагнитные нормально закрытые
,LTD, которые
предназначены
для перекрытия потоков рабочих
сред (холодной и перегретой воды, сжатого
воздуха и технических газов, антифризов
на основе этиленгликоля и пропилен
гликоля, других жидкостей и газов)
https://termosklad.ru/category/elektromagnitnye-klapany/
. Клапаны имеют отличные показатели
надёжности, но стоит подчеркнуть, что
надёжность полностью зависит от
правильного монтажа и эксплуатации.
Таблица устранения неисправностей:
Что такое электромагнитные клапаны? | Bola Systems
Электромагнитные электромагнитные клапаны (также известные как электромагнитные клапаны) — это клапаны, управляемые электрическим током. Они состоят из двух основных частей – корпуса клапана и соленоида (катушки). Соленоид состоит из намотанной медной проволоки, которая окружает сердечник с подвижным замыкающим плунжером. Задача катушки — создать магнитное поле с помощью проходящего электрического тока, который затем перемещает поршень и либо открывает, либо закрывает клапан.
Таким образом, электромагнитные клапаны используют электрический ток для преобразования в линейное движение.
Электромагнитные клапаны используются для многих целей. Подходят для жидких и газообразных сред — для закрытия, открытия, дозирования, распределения или смешивания в распределительных системах. Классические области применения включают системы отопления, орошения, посудомоечные и стиральные машины, системы охлаждения и кондиционирования воздуха, медицину, стоматологию, промышленную очистку и резервуары для воды.
Электромагнитные клапаны бывают обычных двухходовых или даже более сложных трехходовых и многоходовых конструкций, используемых для переключения и смешивания потоков. Чаще всего корпуса клапанов изготавливают из латуни, нержавеющей стали, алюминия или даже пластика. Перед покупкой всегда проверяйте, подходит ли материал для предполагаемого использования и совместим ли он со средой.
Конструкция клапана
Клапан состоит из корпуса клапана и установленной на нем катушки.
Вход и выход оснащены соединениями, чтобы их можно было подключить к трубопроводу. Внутри корпуса клапана мы можем найти кольцо, пружину, плунжер и уплотнение или диафрагму.
1) катушка 2) якорь 3) защитное кольцо 4) пружина 5) плунжер 6) уплотнение 7) корпус клапана 6) уплотнение 7) корпус клапана 8) отверстие корпуса 9) диафрагма
Нормально открытая или нормально закрытая?
Двумя основными категориями соленоидов являются NO и NC — нормально открытые и нормально закрытые. При подаче на катушку электрического тока создается магнитное поле, сила которого зависит от силы тока, количества витков провода и материала подвижного сердечника, также называемого поршнем. Магнитное поле перемещает этот поршень и таким образом закрывает или открывает клапан. Без питания клапан может быть либо закрыт, либо открыт.
При нормально закрытом клапане при подаче питания плунжер поднимается под действием магнитного поля. Таким образом, клапан открывается, позволяя среде течь.
Сила магнитного поля поднимает поршень против пружины, которая, в свою очередь, толкает его вниз. Когда питание прерывается, магнитное поле исчезает, и пружина плунжера сжимает его обратно в исходное положение. Таким образом, клапан закрыт. Это более широко используемый вариант из соображений безопасности в случае сбоя питания.
Нормально открытый клапан позволяет среде течь без подачи энергии. Плунжер всегда выдвинут, и среда может течь через клапан. Однако при подаче питания магнитное поле толкает поршень вниз и закрывает клапан. Этот вариант в основном используется в приложениях, где более энергоэффективно держать клапан открытым в течение более длительного времени.
Электромагнит прямого или непрямого действия?
Электромагнитные клапаны также отличаются принципом работы. Либо они могут работать напрямую, когда змеевик напрямую открывает отверстие, либо они работают косвенно, т. Е. Они регулируются разницей давлений между входом и выходом.
Стрелка на их корпусе должна указывать направление потока в трубопроводных системах.
Клапаны прямого действия (прямого действия)
Клапаны прямого действия работают по очень простому принципу. Для этого примера у нас будет нормально закрытый клапан. Когда соленоид обесточивается, его пружина давит на плунжер, который затем закрывает отверстие клапана и упирается в уплотнение. При включении питания катушка поднимает поршень и открывает соленоид. С нормально открытым клапаном все ровно наоборот.
Эти соленоиды больше используются для небольших потоков, где нет высокого давления. Для работы им не требуется никакого давления или перепада давления, поэтому их можно использовать даже при нулевом давлении в магистрали.
Клапаны непрямого действия (пилотные)
Клапаны непрямого действия, иногда также называемые пилотными, работают по принципу перепада давления между входом и выходом. В этом случае отверстие клапана закрыто диафрагмой, которая разделяет входное и выходное отверстия.
В диафрагме имеется отверстие, через которое среда может поступать в верхнюю камеру из впускного отверстия. Это уравновешивает давление, действующее на диафрагму, и она остается закрытой. Опять же, давайте возьмем в качестве примера нормально закрытый клапан. Когда на клапан не подается питание, диафрагма толкается вниз под действием пружины и увеличения давления в камере над диафрагмой. Таким образом, диафрагма закрывает клапан, и среда не может течь. Камера над диафрагмой соединена с выходным отверстием небольшим каналом (пилотным отверстием), который закрывается поршнем. Когда на катушку подается питание, она поднимает поршень, позволяя среде течь через направляющее отверстие к выходу. Поскольку оно больше, чем меньшее отверстие, давление над диафрагмой уменьшается, в то время как давление во входном отверстии остается прежним, а теперь даже выше. Таким образом, он поднимает диафрагму и позволяет среде течь к выпускному отверстию. Дифференциальное давление колеблется от 0,3 бар до 1 бар.
С нормально открытым клапаном принцип работы прямо противоположный.
Эти клапаны подходят для больших расходов.
Двухходовой или трехходовой соленоид?
Двухходовые клапаны являются одними из самых основных электромагнитных клапанов. На их теле есть отмеченная стрелка, указывающая направление потока. Для правильной работы клапана необходимо придерживаться этого направления. Двухходовые клапаны используются для открытия или закрытия потока. Однако иногда требуются более сложные приложения, такие как микширование. Для этого используются трех- и многоходовые клапаны.
Трехходовые клапаны имеют в общей сложности три порта для соединений. Они могут переключаться между двумя контурами или смешивать два контура вместе. Некоторые клапаны выполняют обе эти функции, в зависимости от того, что необходимо в данный момент. Соленоид всегда подключен одновременно только к двум портам, через которые в данный момент протекает среда.
Распределительные соленоиды
Катушка соленоида контролирует, какое выходное соединение используется для потока. В обесточенном состоянии среда проходит через верхний выпускной патрубок. Если катушка находится под напряжением, поршень вытягивается вверх, закрывая путь к верхнему выходу, но открывая путь к нижнему выходу. Среда перенаправляется на второй выход.
Смесительные соленоиды
В этом случае клапан имеет два входа и один выход. Катушка определяет, какой выход используется в данный момент. Среда течет от верхнего входа к выходу без питания. С другой стороны, при подаче питания катушка тянет поршень вверх, останавливая поток из верхнего входа и открывая доступ из нижнего входа.
Универсальный электромагнитный клапан
Этот клапан работает в обоих направлениях. Либо в виде дистрибутива, либо в виде микширования. Однако одновременно могут работать только два порта.
Электромагнитный электромагнит Tork
|
Источник питания катушки
Катушки питаются от постоянного или переменного тока.
Катушки постоянного тока имеют больше витков, чем катушки переменного тока. Они менее склонны к собиранию грязи, а подъемная сила в исходном и поднятом положении остается одинаковой. Однако потребляемая энергия и магнитная сила катушек постоянного тока зависят от температуры. Катушки переменного тока имеют меньшую зависимость, но более подвержены загрязнениям, которые могут вызвать гудение катушки. Они отличаются более высокой скоростью переключения. Если поршень заблокирован, катушка может перегреться. При одинаковом напряжении сопротивление катушки переменного тока меньше сопротивления катушки постоянного тока.
Широкий диапазон напряжений катушек. Для постоянного тока оно находится в пределах 12-48 В, для переменного тока оно находится в пределах 110-230 В. Электромагнитные клапаны обычно продаются с катушкой, но можно найти и без нее. Катушки полностью заменяемы, и вы можете найти сменную катушку для каждого клапана, если существующая перестанет работать. Замена выполняется быстро и легко.
Электромагнитный соленоид Danfoss
|
Чем отличаются уплотнительные материалы?
Материал уплотнения и диафрагмы всегда должен быть совместим со средой. Для различных сред всегда больше подходит другой тип уплотнения.
NBR — или нитриловый каучук синтетического происхождения. Характеризуется высокой износостойкостью. Это эластомер с высокой прочностью на растяжение. Вероятность деформации очень мала.
Он подходит для жидкостей на основе воды и гликоля, масел и газообразных сред, таких как воздух. Температура должна быть в пределах от -10 до +90/100°С.
EPDM — каучук этилен-пропиленовый. Характеризуется высокой устойчивостью к старению, озону, теплу и ультрафиолетовым лучам. Вероятность деформации здесь очень мала. Температурный диапазон шире, чем у NBR, от -30° до +140°C. EPDM чаще всего используется для жидкостей на основе воды и гликоля, а также для работы с паром.
ViTON — для применения в диапазоне температур от -15 до 220°C. Это фторкаучук, устойчивый к большому количеству химических веществ, таких как минеральные масла, озон, топливо, органические растворители и многое другое. Он характеризуется превосходными изоляционными свойствами и устойчивостью к вакууму. Он не очень гибкий и легко царапается.
ФКМ – еще один фторкаучук со свойствами, аналогичными ВиТОНУ. Температурный диапазон от 0 до 100°С.
Используется в приложениях с водой и гликолями, для масел и газообразных сред, таких как воздух.
ПТФЭ — очень прочный полимер с температурным диапазоном от -10 до +150°С. Используется для работы с паром. Он характеризуется очень высокой устойчивостью к старению и химическим веществам, высокой прочностью на растяжение и низким коэффициентом трения.
Электромагнитный клапан прямого монтажа Valworx
Электромагнитные клапаны Namur прямого монтажа используются для управления шаровыми кранами с пневматическим приводом и дисковыми затворами с электрическим управлением. Эти электромагнитные клапаны могут использоваться как с приводами с пружинным возвратом, так и с приводами двойного действия. Электромагнитные клапаны крепятся непосредственно к воздушному приводу с помощью монтажной площадки международного стандарта NAMUR.
| Номер по каталогу | Название | Серия | Труба Размер (NPT) | Отверстие Размер (дюймы) | Мин. OPD (PSI) | Макс. | Корпус | Уплотнения | Напряжение | Цена за штуку | Обычно отправляется | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Электромагнитные клапаны прямого монтажа — с реечной передачей | |||||||||||||||||||
| 529100А | Электромагнитный клапан прямого монтажа 120 В 50/60 Гц | 5291 | 1/4 | 0,20 | 30 | 116 | Рейка и шестерня | Алюминий | NBR | 120/60 | $94,40 | В тот же день | |||||||
| 529102А | Электромагнитный клапан прямого монтажа 24 В постоянного тока | 5291 | 1/4 | 0,20 | 30 | 116 | Зубчатая рейка | Алюминий | NBR | 24/DC | $94,40 | В тот же день | |||||||
| 529104А | Электромагнитный клапан прямого монтажа 12 В постоянного тока | 5291 | 1/4 | 0,20 | 30 | 116 | Рейка и шестерня | Алюминий | NBR | 12/DC | $94,40 | В тот же день | |||||||
| 529106А | Электромагнитный клапан прямого монтажа 220 В 50/60 Гц | 5291 | 1/4 | 0,20 | 30 | 116 | Зубчатая рейка | Алюминий | NBR | 220/60 | $94,40 | В тот же день | |||||||
| 529107А | Электромагнитный клапан прямого монтажа 240 В 50/60 Гц | 5291 | 1/4 | 0,20 | 30 | 116 | Рейка и шестерня | Алюминий | NBR | 240/60 | $94,40 | В тот же день | |||||||
| 529108А | Электромагнитный клапан прямого монтажа 24 В 50/60 Гц | 5291 | 1/4 | 0,20 | 30 | 116 | Рейка и шестерня | Алюминий | NBR | 24/60 | $94,40 | 4-6 недель | |||||||
| Электромагнитные клапаны прямого монтажа — кулисный механизм | |||||||||||||||||||
| 529200А | Электромагнитный клапан прямого монтажа 120 В 50/60 Гц | 5292 | 1/4 | 0,20 | 30 | 116 | кулиса | Алюминий | NBR | 120/60 | $94,40 | В тот же день | |||||||
| 529202А | Электромагнитный клапан прямого монтажа 24 В постоянного тока | 5292 | 1/4 | 0,20 | 30 | 116 | кулиса | Алюминий | NBR | 24/DC | $94,40 | В тот же день | |||||||
| 529204А | Электромагнитный клапан прямого монтажа 12 В постоянного тока | 5292 | 1/4 | 0,20 | 30 | 116 | кулиса | Алюминий | NBR | 12/DC | $94,40 | В тот же день | |||||||
| 529206А | Электромагнитный клапан прямого монтажа 220 В 50/60 Гц | 5292 | 1/4 | 0,20 | 30 | 116 | кулиса | Алюминий | NBR | 220/60 | $94,40 | Тот же день | |||||||
| 529207А | Электромагнитный клапан прямого монтажа 240 В 50/60 Гц | 5292 | 1/4 | 0,20 | 30 | 116 | кулиса | Алюминий | NBR | 240/60 | $94,40 | 9-16 недель | |||||||
| 529208А | Электромагнитный клапан прямого монтажа 24 В 50/60 Гц | 5292 | 1/4 | 0,20 | 30 | 116 | кулиса | Алюминий | NBR | 24/60 | $94,40 | В тот же день | |||||||
| Электромагнитные клапаны прямого монтажа из нержавеющей стали | |||||||||||||||||||
| 579200 | Клапан соленоида 120В 50/60Хз нержавеющей стали держателясразу | 5792 | 1/4 | 0,20 | 30 | 116 | Рейка и шестерня из нержавеющей стали | 316 Нержавеющая сталь | NBR | 120/60 | $193,60 | В тот же день | |||||||
| 579202 | Электромагнитный клапан из нержавеющей стали прямого монтажа 24 В постоянного тока | 5792 | 1/4 | 0,20 | 30 | 116 | Нерж.  About the author | ||||||||||||
