Что такое сжиженный газ
Сжиженный газ – это углеводородный газ (СУГ), состоящий из легких углеводородов, которые переведены в жидкость под давлением (с точкой кипения от -50 до 0 °С). Состав такого газа может быть совершенно разным. Основными компонентами являются н-бутан и бутилен, изобутан, пропилен, изобутилен. В настоящее время для систем независимого газоснабжения используют смеси, состоящие из сжиженного бутана и пропана (ГОСТ 20448-90), а не сжиженный природный газ, коим является метан. Для его хранения используются специальные криогенные емкости, что требует установки испарителей и экономически не выгодно для отопления частных построек и домов.
Характеристики СУГ
Сжиженный газ при небольшом повышении давления переходит в жидкое состояние, что позволяет с легкостью его транспортировать и хранить. Если температура немного повышается или незначительно снижается давление, жидкая фаза СУГ начинает испаряться с переходом в газообразное насыщенное состояние.
На давление насыщенного газа влияет исключительно внешняя температура среды, и он не зависит от прежнего объема жидкости.
Всего один литр СУГ способен превратиться примерно в 25 дм3 испаряющегося газа. Зимой подача газа падает за счет снижения давления. Если начать ускоренное высвобождение паров газа, например, включить котел отопления на 100% мощности, то быстрое испарение жидкого газа приводит к его немедленному охлаждению и, следовательно, снижению производительности оборудования.
Для того чтобы получить нужные объемы газа, увеличивают количество криогенных сосудов, заполненных сжиженным газом. Пропан обладает оптимальными свойствами – при морозах его газовая фаза довольно устойчива, хотя пропан стоит дороже и хорош исключительно в суровых зимних условиях. Летом, в условиях жары, давление пропана доходит до предельных уровней, которые допустимы для стенок ёмкости, содержащей его (около 1,6 МПа). Чтобы газ не доходил до предельного расширения его разбавляют бутаном (он дешевле и испаряется медленнее пропана).
Условия размещения СУГ
Сжиженный нефтяной газ не рекомендуют размещать в подвалах и цокольных этажах, если площадь остекления в них составляет менее 1 м2. Так как для полного сгорания пропан-бутановой смеси требуется много кислорода, в котельных помещениях следует обеспечить хорошее вытяжное вентилирование, организовать естественное освещение (без попадания прямых солнечных лучей) и установить датчики с автоматическими запорными клапанами, реагирующие на утечку газов.
По всем интересующим Вас вопросам можете обращаться по телефону
компании «Тепломеханика» (384-2) 67-02-88.
Имея опыт в проектировании, монтаже, пуско-наладочных работах и сервисном обслуживании систем автономного газоснабжения, мы создаём качественный, надёжный и сбалансированный по цене комплекс оборудования, который будет служить Вам многие десятки лет.
БУДЕМ РАДЫ ВИДЕТЬ ВАС В ЧИСЛЕ НАШИХ КЛИЕНТОВ!
Сжиженный природный газ.
Зачем он нужен и как его производятПриродный газ необходим многим людям для нормальной жизни. Он широко применяется в многоквартирных и частных домах для отопления, приготовления пищи и подогрева воды, используется как топливо для котельных и ТЭЦ. Чаще всего его доставляют до потребителей напрямую по трубам, однако проложить коммуникации можно далеко не везде. А что, если газ сделать жидким? Да, это достаточно сложно, но объем при этом уменьшится в 600 раз, и тогда его можно будет отправить даже в отдаленные от месторождений и хранилищ районы. Как происходит это самое сжижение и каким образом вещество перевозят — в нашем материале.
Зачем вообще сжижать газ?
Природный газ в своем естественном агрегатном состоянии занимает огромные объемы и чаще всего хранится под землей в горных породах, а затем уже оттуда напрямую по трубам доставляется до потребителя. Однако есть районы, куда невозможно протянуть коммуникации. И единственный способ доставить туда газовое топливо — сделать его жидким.
При сжижении природный газ охлаждают до -160 градусов по Цельсию, в результате его объем уменьшается в 600 раз. В таком виде, поддерживая нужное давление и температуру, его можно транспортировать в любую точку, а уже там регазифицировать и использовать по назначению.
Стоит отметить, что сжиженный газ — это вещество без цвета и запаха. По большей части в его составе присутствует метан. Он нетоксичен и негорюч, на открытом пространстве при нормальной температуре СПГ возвращается в газообразное состояние. Как только газ смешивается с воздухом, он становится взрывоопасным и при концентрации от 4,4% до 17% может воспламениться.
Применение СПГ:
• Сжиженный природный газ нужен для отопления коммунальных и промышленных помещений, которые находятся далеко от магистрального газопровода. Для этого после транспортировки его возвращают в газообразное состояние на специальных установках, а затем отправляют потребителям.
• Почти все виды транспорта работают на газовом топливе: автомобили, корабли и поезда.
Его также используют на производстве для станков и других механизмов.
• СПГ необходим для покрытия нагрузок магистралей в пиковый период, например, зимой, когда потребление увеличивается.
Технология: как производят и перевозят
Процесс производства сжиженного природного газа очень дорогой. Как минимум, необходимо построить специальный завод. При этом в процессе сжижения теряются до 25% первоначального объема: то есть, на каждые 3 тонны СПГ вам придется израсходовать 1 тонну вещества. Однако природный газ очень востребован на мировом рынке, поэтому все окупается.
Как же происходит само сжижение? Для начала газовую смесь подготавливают: удаляют ненужные примеси, в том числе воду, гелий, водород, азот и т. д. Обычно для этого используют так называемые «молекулярные сита» — однородные кристаллические песчинки, способные впитывать влагу.
На втором этапе подготовки из смеси убирают тяжелые углеводороды, на выходе объем примесей составляет не более 5%. После этого газ начинают охлаждать.
Сам процесс сжижения происходит ступенчато. На каждом этапе газ сжимается в 5–12 раз, потом охлаждается и отправляется на следующую ступень. Непосредственно переход из газообразного состояния в жидкое происходит после последней стадии сжатия. Важно добавить, что сжиженный газ хранится только при определенном давлении и температуре в специальных криоцистернах.
Транспортировка также происходит с соблюдением этих условий на специальных морских суднах (газовозах) или специальных автомобилях. По прибытию на место сжиженный газ перекачивается в хранилище на суше или в плавучие установки.
Если речь идет об использовании СПГ в отопительной системе, то после транспортировки вещество подвергается процедуре регазификации: с помощью специального оборудования его нагревают, от чего жидкость испаряется, превращаясь обратно в газ. После его подают в газораспределительную систему, а затем по трубам доставляют конечному потребителю.
В последнее время считается, что транспортировать сжиженный газ гораздо экономичнее, чем прокладывать магистрали на расстояния в тысячи километров.

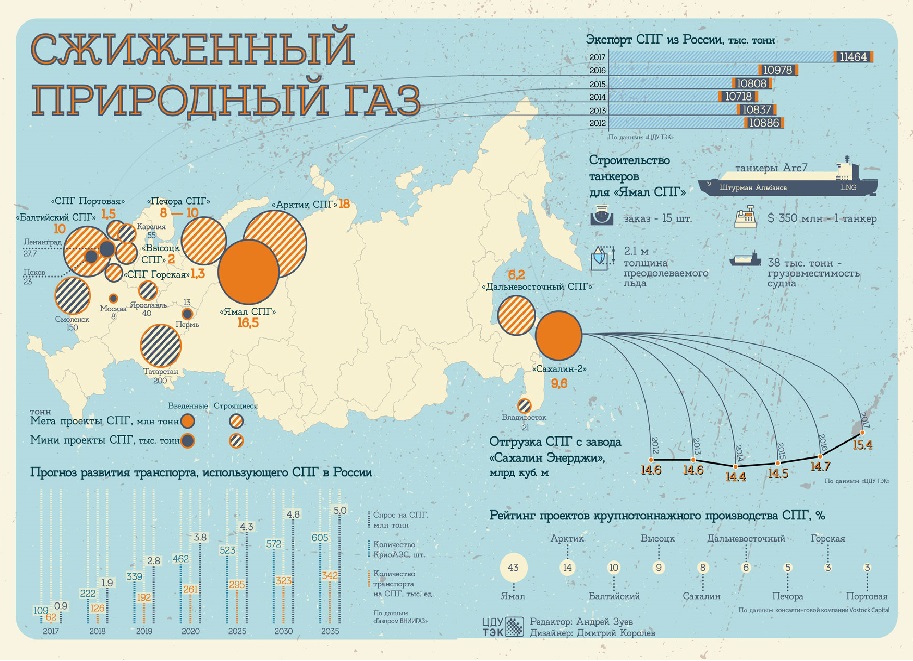

Производство в РФ. Газпром и Новатэк
Россия входит в десятку мировых экспортеров сжиженного природного газа. В 2021 г. сжиженный газ поставлялся в 22 страны, основные покупатели — Япония, Китай и Франция. В нашей стране есть два оператора — это проект Сахалин-2 и Ямал СПГ. Их суммарный доход за прошлый год составил более $7,3 млрд.
Сахалин-2 (Газпром)
Нефтегазовый проект, реализуемый на острове Сахалин. Его оператор — Сахалин Энерджи, где 50% + 1 акция принадлежат Газпрому, 27,5% – 1 акция — Shell, 12,5% — Mitsui и 10% — Mitsubishi. Проект включает три нефтегазодобывающие морские платформы, порт «Пригородное», терминал отгрузки нефти, а также первый в России завод по производству СПГ с проектной мощностью 9,6 млн тонн в год.
Сам завод был запущен 18 февраля 2009 г. на юге Сахалина. Включает в себя две технологические линии, на которых осуществляется подготовка и сжижение газа по технологии, специально разработанной концерном Royal Dutch Shell для максимально эффективного производства в условиях холодных сахалинских зим.
При этом вся инфраструктура расположена в зоне повышенной сейсмической активности — там часто происходят землетрясения. Поэтому во все объекты, в том числе и в завод СПГ, заложен запас прочности, чтобы конструкция могла выдержать нагрузки без повреждения и отказов оборудования.
Ямал СПГ (НОВАТЭК)
Проект Ямал СПГ включает в себя завод по сжижению природного газа, аэропорт, а также морской порт, построенный специально для доставки газа в страны Азиатско-Тихоокеанского региона. Контрольный пакет акций 50,1% принадлежит НОВАТЭКу, 20% — концерну Total, 20% — CNPC и 9,9% — китайскому Фонду шелкового пути. Вероятные запасы месторождения в этом регионе составляют 926 млрд куб газа.
В ноябре 2017 г. началось производство СПГ. Правда, первую партию не продали, а использовали там же для технологических целей. Спустя месяц заработала первая линия завода, произведенная партия сжиженного газа отправилась в Великобританию.
Весной 2018 г. НОВАТЭК запатентовал собственную уникальную технологию сжижения — «Арктический каскад».
Суть заключается в том, чтобы использовать суровые климатические условия Заполярья в производстве СПГ: холодный воздух участвует в процессе сжижения. Ее используют на четвертой производственной линии, запущенной в мае 2021 г. Также Ямал СПГ получил одобрение экспертизы о том, что с 1 по 3 очереди могут работать на 120% от проектной мощности — за счет этого производительность завода значительно увеличилась.
СПГ в мире
Мировой рынок сжиженного природного газа в 2021 г. вырос до 392 млн тонн, после падения в 2020 г. из-за пандемии, пишет Интерфакс. При этом Австралия стала крупнейшим экспортером СПГ (80 млн тонн), на второе место опустился Катар (почти 78 млн тонн), на третьем — США (70 млн тонн). Тройка лидеров поставила около 60% от общего объема сжиженного газа в 2021 г. Россия также входит в десятку с показателем 3 млн тонн.
Крупнейшей страной-импортером стал Китай, сменив Японию. Третьим по величине импортером оказалась Южная Корея. При этом Европа остается масштабным регионом по импорту СПГ, однако по итогам 2021 г.
поставки сокращены на 6%.
Импорт в азиатские страны увеличился за счет постпандемийного восстановления и большого объема закупок со стороны китайских потребителей.
Цена везде разная
Важная деталь — цена на сжиженный природный газ разная в разных регионах планеты, иногда она отличается кратно. Все зависит от размера ценовой премии, то есть добавленной части стоимости, которую потребители готовы переплатить за то, чтобы купить именно этот товар. Она формируется из совокупности нескольких факторов, в их числе логистические затраты, объем, близость к источнику и т. д.
Читайте также: А у вас почем газ?
Интересные факты
• Первые попытки сжижать газ в промышленных целях предпринимались еще в начале XX века. В 1917 г. в США получен первый СПГ, однако несколько десятилетий технологию не использовали. Промышленных масштабов производство сжиженного природного газа достигло лишь в 1960-х гг.
• СПГ используется как основной вид топлива и на грузовых, и на пассажирских судах.
В апреле 2015 г. на воду был спущен Isla Bella — первый грузовой контейнеровоз, работающий на сжиженном газе. В августе 2018 г. начал свою работу первый пассажирский круизный лайнер на СПГ AIDAnova.
• Резервуары под сжиженный природный газ на Ямал СПГ раскрашены как огромные банки сгущенки . «Разве сжиженный природный газ не является сгущенной смесью?» — сказала дизайнер проекта Таисия Спирина.
• В ноябре 2021 г. в Африке у берегов Мозамбика спущен на воду плавучий завод по производству СПГ. Он должен заработать уже в этом году.
• Газгольдеры — это специальные контейнеры для хранения сжиженного газа. Их используют как в личных, так и в промышленных целях. Однако даже после отработки им находят применение. Например, в Санкт-Петербурге с 2017 г. работает планетарий с самым большим куполом в мире (37 м), он расположен в бывшем газгольдере.
• Творческое объединение Газгольдер, который сейчас возглавляет российский рэпер Баста, получило свое название из-за расположения — штаб-квартира находится в здании ранее заброшенного газового московского завода Арма, построенного в XIX в.
Читайте также: Пещеры, шахты или бочки? Где хранят природный газ и что такое ПХГ
БКС Мир инвестиций
Что такое сжиженный природный газ? — Chevron
подпишитесь на нашу рассылку, чтобы получать новости и обновления.
зарегистрироваться сейчас
Земля имеет огромное количество природного газа, но большая его часть находится в районах, далеких от тех мест, где газ необходим. Чтобы переместить это экологически чистое топливо через океаны, природный газ должен быть преобразован в сжиженный природный газ (СПГ). Этот процесс называется сжижением.
что такое СПГ – сжиженный природный газ?
СПГ – это природный газ, охлажденный до –260°F (–162°C), превращая его из газа в жидкость, составляющую 1/600 его первоначального объема. Такое резкое сокращение позволяет безопасно и эффективно перевозить его на борту специально спроектированных судов СПГ.
Знаете ли вы?
Регазификация относится к конверсии СПГ обратно в природный газ.
После прибытия в пункт назначения СПГ нагревается, возвращается в газообразное состояние и доставляется потребителям природного газа по местным трубопроводам.
как транспортируется СПГ?
Флот специализированных судов Chevron связывает всемирные предприятия по производству и регазификации СПГ, создавая безопасную, надежную и эффективную сеть для транспортировки сжиженного природного газа по всему миру. Суда СПГ оснащены сложной технологией обнаружения утечек, системами аварийного отключения, передовыми радарами и системами позиционирования, а также множеством других технологий, предназначенных для обеспечения безопасной и надежной транспортировки СПГ.
как мы используем СПГ?
СПГ возвращается в газообразное состояние на терминалах импорта и регазификации СПГ по всему миру. Как только он нагревается до состояния природного газа, он распределяется по трубопроводам для использования в домах и на предприятиях. Его можно использовать по-разному: бытовое использование природного газа включает приготовление пищи, отопление домов и выработку электроэнергии, а коммерческое использование природного газа включает отопление, выработку электроэнергии, производство таких продуктов, как удобрения, краски и лекарства, а иногда и заправку коммерческих автомобилей.
.
безопасная и надежная доставка СПГ
Asia Excellence — одно из наших новых, технологически продвинутых судов СПГ, которое поддерживает растущую лидирующую позицию Chevron в мире СПГ.
стенограмма доступна pdf открывается в новом окне
как обрабатывается СПГ?
Проекты регазификационных установок включают обширные системы для безопасного хранения и переработки СПГ.
Отгрузки СПГ
118
импортные терминалы по всему миру
Сжижение СПГ
28
экспортные терминалы
складское хозяйство
100+
СПГ хранится до тех пор, пока он не понадобится
Chevron и отрасль СПГ обеспечивают надлежащую безопасность, планирование, предотвращение и смягчение последствий в тесном сотрудничестве с местными, государственными и федеральными властями, включая Береговую охрану США.
Эти меры значительно снижают риски.
Что такое сжиженный природный газ (СПГ)?
Сжиженный природный газ (СПГ) — это природный газ, переведенный в жидкое состояние в процессе охлаждения. Он был частью энергетического баланса Великобритании в течение многих лет, но может ли это быть ископаемое топливо, которое еще не реализовало свой истинный потенциал, поскольку мы движемся к более чистым, низкоуглеродным энергетическим системам?
Природный газ — это «традиционный» источник энергии, который уже используется для целого ряда функций, от отопления наших домов и предприятий до приготовления пищи и транспорта. Но тот факт, что это ископаемое топливо, означает, что существует предел того, как долго мы можем продолжать полагаться на него.
Однако по мере того, как мир движется к чистым нулевым выбросам углерода и возобновляемым источникам энергии, вот почему СПГ может быть «чистым» ископаемым топливом, которое лучше всего поможет нам перейти к безуглеродному будущему.
Как производится СПГ?
СПГ получают путем перевода природного газа в жидкое состояние путем его охлаждения до -161 o C (-259F). Этот процесс уменьшает ее до 1/600 th от исходного неразжиженного объема и до половины веса воды.
Почему СПГ чище, чем другие природные газы?
СПГ производит на 40 % меньше углекислого газа (CO 2 ), чем уголь, и на 30 % меньше, чем нефть, что делает его самым чистым из ископаемых видов топлива.
Не выделяет сажи, пыли или твердых частиц и производит незначительное количество диоксида серы, ртути и других соединений, считающихся вредными для земной атмосферы.
Прозрачный, без запаха и цвета СПГ обычно на 85-95% состоит из метана, который содержит меньше углерода, чем другие формы ископаемого топлива. Он также содержит небольшое количество этана, пропана, бутана и азота; точный состав варьируется в зависимости от его источника и обработки.
Почему СПГ важен для перехода к чистому нулю?
СПГ помогает с так называемой «энергетической трилеммой», которая относится к нахождению баланса между тремя ключевыми требованиями в нашем выборе энергии: мы хотим доступную энергию ; мы хотим, чтобы наше энергоснабжение было безопасным ; и мы хотим сократить наши выбросы углерода до чистого нуля .
СПГ может помочь сделать энергию доступной Топливная нехватка является реальной проблемой в Великобритании, поэтому обеспечение доступной энергии имеет решающее значение. СПГ помогает справиться с давлением на стоимость жизни, потому что существует глобальный рынок, обеспечивающий выбор предложения. В настоящее время мы импортируем газ из таких разных мест, как Катар, Алжир, США, Норвегия, Австралия и Тринидад. Этот выбор означает, что мы выигрываем от ценовой конкуренции, которая может снизить затраты. |
СПГ может обеспечить нам надежное энергоснабжение Чтобы не допустить чрезмерной зависимости от одного источника, нам необходимо получать СПГ из как можно большего числа мест. Доступ к разнообразным поставщикам может не только снизить цены, но и дать нам возможность перейти к более надежным поставщикам или избежать геополитически чувствительных рынков. |
СПГ может «заполнить пробелы» при колебаниях возобновляемых источников энергии По мере того, как мы переходим на возобновляемые источники энергии , мы также испытываем колебания в поставках; например, будет меньше солнечной энергии, когда солнце не светит, и меньше энергии ветра, когда ветер не дует. |
Очень важно убедиться, что у нас есть надежная энергия, и СПГ имеет хорошие возможности для заполнения пробелов в более прерывистой «зеленой» энергии, поэтому обеспечивается непрерывность поставок.
СПГ в Великобритании
Зерновой СПГ – это крупнейший в Европе терминал по импорту СПГ, который играет важную роль в переходе к более чистой энергии в будущем. Он может работать с самым широким диапазоном композиций СПГ в мире и обладает гибкостью для доставки газа в любое время и в любом месте, где это необходимо. Поскольку терминал способен обеспечить до 25% потребностей Великобритании в энергии, он будет важной частью энергетического баланса Великобритании в течение многих лет.
СПГ как часть нашего энергетического будущего
Природный газ может быть ископаемым топливом, но он делает возможным переход к экологически чистой энергии, успешно помогая возобновляемым источникам энергии стать крупнейшим источником энергии в Великобритании.
