Характеристики бульдозера Caterpillar D6N. Обзор бульдозера Caterpillar D6N
- 1. Технические характеристики Caterpillar D6N, масса
- 2. Двигатель
- 3. Трансмиссия Caterpillar D6N
- 4. Отделение оператора
- 5. Габариты
- 6. Силовые элементы
- 7. Ходовая часть
- 8. Техническое обслуживание
- 9. Модификации
- 10. Аналоги
- 11. Видео
Источник фото: zeppelin.uaФото Caterpillar D6N
Технические характеристики Caterpillar D6N, масса
Эксплуатационная масса | 15 586-17 722 кг |
Вместимость отвала | 3,16-4,28 куб.м |
Мощность | 108 кВт/145 л.с |
Экостандарт | EPA Tier 2, EU Stage II |
Двигатель
На данной модели установлен двигатель Caterpillar 3126В, конструкция которого включает систему прямого впрыска топлива с электронным управлением.
В распоряжении оператора бульдозера Caterpillar D6N — электросистема предпускового подогрева нагнетаемого воздуха, включаемая автоматически. Также присутствует турбокомпрессор и промежуточный охладитель наддувочного воздуха (система АТААС), которые хорошо согласованы с двигателем и призваны повысить его мощность.
Конструкторы отказались от традиционной схемы с 3-4 ремнями вентилятора системы охлаждения двигателя. Это стало возможным благодаря изготовлению клиновидного ремня из нового полимерного материала и наличию автоматической системы натяжения ремня. А более высокой теплоотдачи удалось добиться благодаря включению в конструкцию радиатора алюминиевых пластин.
Модель двигателя | Cat 3126В DITAAC |
Полезная мощность | согласно ISO 9249 — 108 кВт/145 л.с. |
согласно SAE J1349 — 107 кВт/143 л. | |
согласно EU 80/1269 — 108 кВт/145 л.с. | |
Диаметр цилиндра | 110 мм |
Ход поршня | 127 мм |
Рабочий объем | 7,2 л |
с.Трансмиссия Caterpillar D6N
В конструкции предусмотрены такие устройства, как Auto-Shift и Auto-Kickdown. Первое выполняет автоматическое переключение передач, второе — переключение на низкую передачу в случае значительного увеличения нагрузки (также в авторежиме).
Источник фото: zeppelin.uaУ модели бульдозера Cat D6N имеется два варианта органов управления поворотами
Присутствует одноступенчатый гидротрансформатор, предотвращающий ударные нагрузки на трансмиссию бульдозера Caterpillar D6N в тяжелых условиях эксплуатации. Коробка передач — планетарная, переключаемая под нагрузкой, с 3 передачами переднего и также 3 заднего хода.
Доступно два варианта органов управления поворотами: дифференциальная или «кончиками пальцев».
В первом случае в процессе поворота гарантируется привод обеих гусеничных лент; операторы выполняют требуемые операции с помощью многофункционального рычага одной рукой.
Давление в муфтах регулируется электроникой (система ЕСРС).
Отделение оператора
Уровень шума в кабине бульдозера Caterpillar D6N составляет 79 дБ (А). Использован шумопоглощающий обивочный материал, звукоизолирующие панели из пенопласта, выполнено уплотнение окон и дверей. Кроме этого, присутствуют установленные на болтах мягкие опоры кабины.
Управление рабочим оборудованием производится с помощью гидравлических органов, характеризующихся малым усилием воздействия. А контролировать работоспособность систем бульдозера помогает система EMS III, которая информирует оператора об основных рабочих параметрах.
Источник фото: zeppelin.uaФото Cat D6N
Доступны лазерная и спутниковая системы нивелирования AccuGrade. Система кондиционирования входит в базовую комплектацию, а сиденье на пневпомодвеске устанавливается по спецзаказу.
Габариты
Ширина трактора (стандартные башмаки без отвала) | 2 492 (XL) или 3 022 (LGP) мм |
Высота машины (кабина с устройством ROPS) | 3 083 (XL) или 3 197 (LGP) мм |
Дорожный просвет (без учета высоты грунтозацепа) | 424 (XL) или 538 (LGP) мм |
Силовые элементы
Для производства отдельных элементов применена литая сталь и толстые стальные листы. Детали сварены в единую конструкцию рамы и корпуса, что обеспечивает высокую сопротивляемость ударным нагрузкам. А балансирный брус, закрепленный на шарнирах, позволяет рамам гусеничных тележек Caterpillar D6N изменять положение относительно вертикальной плоскости и тем самым повторять профиль опорной поверхности.
Ходовая часть
Конструкция SystemOneTM, являющаяся собственной разработкой Caterpillar, предполагает высокое расположение бортовой передачи.
Такое решение помогает изолировать устройство от контакта с землей и ударных нагрузок, передаваемых от рабочего органа.
Рамы гусеничных тележек выполнены трубчатыми, благодаря чему они лучше противостоят деформациям.
Существует несколько модификаций ходовой части бульдозера Caterpillar D6N: XL — удлиненная; LGP — с малым давлением на опорную поверхность.
Ширина башмака | 610 или 860 мм |
Количество башмаков на одну сторону | 40 или 46 |
Ширина колеи | 1 890 или 2 160 мм |
Давление на опорную поверхность | 32,4 — 50,8 кПа |
Техническое обслуживание
Благодаря системе Product Link владелец бульдозера Caterpillar может получить информацию о его состоянии, не выходя из офиса. А работу дилеров упрощает специальный диагностический разъем, к которому подключается прибор Cat ЕТ.
Все основные обслуживаемые узлы находятся в непосредственном доступе: отделение двигателя имеет навесные боковые дверцы, крышки доступа к местам ТО стали больше, усовершенствована конструкция топливного бака и т.д.
Источник фото: zeppelin.uaСуществуют две модификации ходовой бульдозера Cat D6N: XL и LGP
Модификации
Доступны следующие модификации бульдозера caterpillar d6n: DS-XL, DS-LGP, FTC-XL, FTC-LGP.
Аналоги
Исходя из основных технических характеристик к числу аналогов можно отнести следующие модели: Case 350B, Komatsu D65E-12E, Caterpillar D6R (серия II), Komatsu D61PX-12, Komatsu D61E-12, Caterpillar D6N LGP, John Deere 850J, Caterpillar D6R Series 3, Caterpillar D6R, Komatsu D61PX-23.
Видео
Видео — с канала Cat® Products
Технические характеристики Caterpillar D6N XL. Гусеничный трактор.
Эксплуатация
| Рабочий вес | 16605 кг |
| Объем топлива | 299 л. |
| Объем жидкости системы охлаждения | 35 л. |
| Объем жидкости гидравлической системы | 29.5 л. |
| Объем жидкости последней передачи | 7 л. |
| Рабочее напряжение | 12 В |
| Сила тока генератора | 70 амперы |
Ходовая часть
| Удельное давление на грунт | 51.6 кПа |
| Площадь соприкосновения с грунтом | 3. 2 м2 |
| Размер стандартного башмака | 610 мм |
| Количество башмаков на одной стороне | 40 |
| Количество подшипников качения с каждой стороны | 7 |
| Ширина колеи | 1890 мм |
Трансмиссия
| Тип трансмиссии | силовое переключение передач |
| Количество передних передач | 3 |
| Количество задних передач | 3 |
| Максимальная скорость вперед | 10. 1 км/ч |
| Максимальная скорость назад | 12 км/ч |
Стандартное лезвие
| Ширина | 3272 мм |
| Высота | 1244 мм |
| Объем | 3.2 м3 |
| Глубина среза | 520 мм |
Размеры
| Клиренс | 394 мм |
| Длина без лезвия | 3740 мм |
| Ширина между гусеничными лентами | 2500 мм |
| Высота до верхней части кабины | 3095 мм |
| Длина гусеничной ленты на уровне земли | 2581 мм |
Двигатель
| Производитель | Caterpillar |
| Модель | C6. 6 ACERT |
| Эффективная мощность | 108.1 кВт |
| Мощность измеренная при | 2200 об/мин. |
| Объем двигателя | 7.2 л. |
| Количество цилиндров | 6 |
Изображения
Ходовая часть
| 7. Ширина колеи | 1890 мм |
| 8. Размер стандартного башмака | 610 мм |

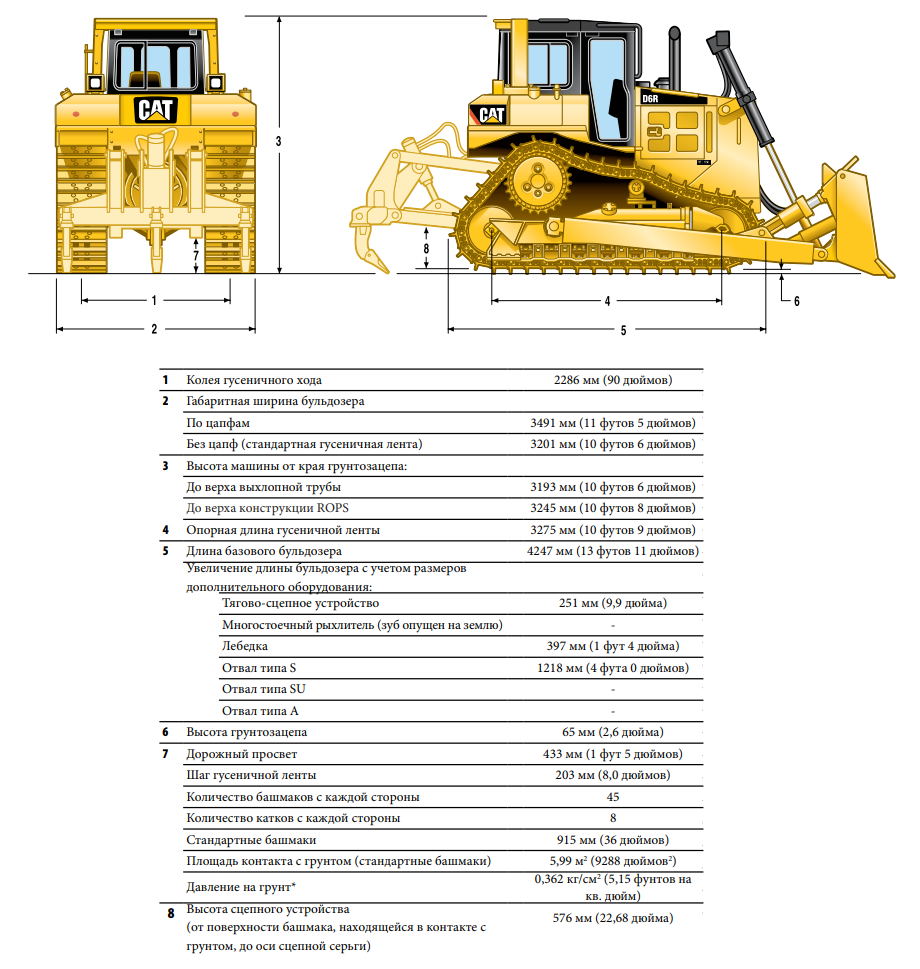

Размеры
2. Ширина между гусеничными лентами | 2500 мм |
| 3. Высота до верхней части кабины | 3095 мм |
| 4. Длина гусеничной ленты на уровне земли | 2581 мм |
| 5. Клиренс | 394 мм |
| 6. Длина без лезвия | 3740 мм |
Бульдозер CAT D6N XL | Аренда тяжелой техники
Аренда » Категории » Бульдозеры »
CAT
Детали
Детали
Башмаки 24 дюйма / 6-ходовой отвал / Рыхлитель 9001 4
Модель двигателя | Кат. C7.1 | |
| Мощность на маховике | 166,0 л.с. 4 | |
| Ход | 5,3 дюйма | |
| Рабочий объем | 433,0 дюйма³ | |
| 9 0013 Выбросы | Tier 4 Final Агентства по охране окружающей среды США/Stage IV ЕС/Tier 4 Final Кореи | |
| Мощность двигателя — Максимальная — при 2200 об/мин — ISO 14396 | 178,0 л.с. | |
| Полезная мощность — 1800 об/мин — ISO 9249/SAE J1349 (DIN) | 1 68,0 л.с. | |
| Мощность двигателя — максимальная — при 2200 об/мин — ISO 14396 (DIN) | 180,0 л.с. 4 | 166,0 л.с. |
| Мощность двигателя — максимальная — При 2200 об/мин — SAE J1995 | 182,0 л.с. | |
| Примечание (1) | Указанная полезная мощность представляет собой мощность, доступную на маховике двигателя, когда двигатель оборудован воздухоочистителем, глушителем, модификацией натор, охлаждение вентилятор на максимальной скорости. | |
| Примечание (3) | Все внедорожные дизельные двигатели Tier 4 Interim и Final, Stage IIIB и IV, а также корейские дизельные двигатели Tier 4 Final должны использовать только дизельное топливо со сверхнизким содержанием серы (ULSD), содержащее 15 частей на миллион. EPA/10 частей на миллион ЕС (мг/кг) серы или менее. Биодизельные смеси до B20 (20% смеси по объему) приемлемы при смешивании с серой 15 ppm (мг/кг) или менее ULSD. B20 должен соответствовать спецификации ASTM D7467 (базовая смесь биодизеля должна соответствовать спецификации биодизеля Cat, ASTM D6751 или EN 14214). Cat DEO-ULS™ или масла, соответствующие требованиям Cat ECF-3, API CJ-4 и ACEA E9.требуется спецификация. Проконсультируйтесь с вашим OMM для получения дополнительных рекомендаций по топливу для конкретной машины. | |
| Примечание (2) | Снижение номинальных характеристик не требуется на высоте до 3000 м (9840 футов), выше 3000 м (9840 футов) происходит автоматическое снижение номинальных характеристик. | |
| Примечание (4) | Жидкость для очистки выхлопных газов дизельных двигателей (DEF), используемая в системах селективного каталитического восстановления (SCR) Cat, должна соответствовать требованиям, изложенным в стандарте 22241 Международной организации по стандартизации (ISO). |
ТРАНСМИССИЯ
| 1.0 Вперед | 2,1 мили/ч |
| 1,5 вперед | 2,7 мили/ч |
| 2,0 вперед | 3,6 мили/ч ч |
| 2,5 Вперед | 4,7 миль/ч |
| 3,0 Вперед | 6,1 миль/ч |
| 1,0 Задний ход | 2,5 мили/ч |
| 1,5 Задний ход | 3,4 мили/ч |
| 2,0 Re стих | 4,4 мили/ч |
| 2,5 Задний ход | 5,9 мили/ч |
3. 0 Задний ход | 7,6 миль/ч |
| 0,7 Вперед | 1,7 миль/ч 900 24 |
| 0,5 Задний ход | 3,9 км/ч |
| 0,5 Вперед | 1,6 мили/ч |
| 1,0 Вперед (ЕС) | 1,9 миль/ч |
| 0,5 Вперед (ЕС) | 1,5 мили/ч |
| 2.7 Вперед | 5,2 мили/ч |
| 1,7 Вперед | 3,0 мили/ч | 900 27
| 0,7 Вперед (ЕС) | 1,6 мили/ч |
| 1,7 Задний ход | 3,7 миль/ч |
| Максимальное тяговое усилие — 3,0 Вперед | 25403,0 фунт-сила 90 024 |
| Максимальное тяговое усилие — 1,0 вперед | 71939,0 фунт-сила |
| 0,7 Задний ход (ЕС) | 1,9 мили/ч |
| 2,7 Задний ход | 10,5 мили/ч |
| 9001 3 0,5 Реверс (ЕС) | 1,8 мили/ч |
| Максимальное тяговое усилие — 2,0 Вперед | 44512,0 фунт-сила |
| 1,0 Назад (ЕС) 9001 4 | 2,2 мили/ч |
| 0,7 Задний ход | 2,1 мили/ч h |
ОБЪЕМ ЗАПРАВКИ
| Топливный бак | 73,2 галлона (США) |
| Система охлаждения | 10,6 галлона (США) |
| Картер двигателя | 4,5 галлона (США) |
| Силовая передача | 9 0019 42,3 галлона (США)|
| Главная передача — каждая | 1,8 галлона (США) |
| Гидравлический бак | 7,8 галлона (США) |
| Бак DEF | 5,0 галлона (США) ) |
ВЕС
| Эксплуатационная масса | 36943,0 фунта | |
| XL SU — отвал | 5732,0 фунта | |
| XL VPAT Полигон | 2912,0 фунтов | |
| Многозубый рыхлитель — с 3 хвостовика | 2959,0 фунтов | |
| XL VPAT Складной | 2762,0 фунтов | |
| 9 0013 Эксплуатационная масса — XL | 36943,0 фунта | |
| Вес брутто — XL | 36153,0 фунта | |
| Отвал XL VPAT 9 0024 | 2341,0 фунта | |
| Транспортировочный вес — погрузчик для сбора отходов XL | 40029,0 фунта | |
| Эксплуатационная масса — погрузчик для сбора отходов XL | 40818,0 фунтов | |
| Транспортировочный вес — XL Fine Grading | 37373,0 фунтов | |
| Эксплуатационная масса — XL Fine Grading | 38162,0 фунта | |
Примечание (2) бульдозер, трансмиссия, дышло, кожух двигателя, 3- гидравлический клапан, 5% топлива и сиденье с пневматической подвеской серии Cat Comfort. | ||
| Примечание (1) | Эксплуатационная масса: включает EROPS, кондиционер, фары, бульдозер VPAT, трансмиссию, дышло, кожух двигателя, 3-клапанную гидравлику, 100% топливо и сиденье Cat Comfort Series с пневматической подвеской. и оператор. 9(1) | |
| Башмаки/боковины — XL | 40 | |
| Давление на грунт — XL* | 6,7 psi | |
| Площадь контакта с землей* — XL | 5518,0 дюймов² | |
| Гусеница на земле — XL 900 24 | 102,6 дюйма | |
| Ширина колеи — XL | 74,4 дюйма | |
| Высота грунтозацепа — XL | 2,6 дюйма | Опорные катки/боковые — XL | 7 |
| Ширина башмака — XL | 24,0 дюйма | |
| Гусеница на земле — XL — мелкое профилирование | 122,4 дюйма | |
| Площадь контакта с землей * — XL — тонкая сортировка | 6479,0 дюймов² | |
| Давление на грунт* — XL — Мелкое профилирование | 5,8 фунтов на кв. | 8 |
| Обувь/Сторона — XL — Мелкая грунтовка | 46 | |
| Высота грунтозацепа — XL — Мелкая грунтовка | 2,6 дюйма | |
| Ширина колеи — XL — тонкая сортировка | 74,4 дюйма | |
| Ширина башмака — XL — мелкозернистая | 24,0 дюйма | |
| Примечание (2) | Все размеры с ходовой частью SystemOne. |
BLADES
| Width — XL VPAT | 10.75 ft |
| Capacity — XL VPAT | 4.3 yd³ |
| Width — XL SU | 10.33 футов |
| Емкость — XL SU | 5,6 ярда³ |
Рыхлитель
| Максимальный зазор в поднятом состоянии — кончик хвостовика | 24,5 дюйма |
| Масса — с тремя хвостовиками | 3444,0 фунта |
| Максимальная сила проникновения — XL | 20,2 дюйма |
| Максимальная сила проникновения — XL 9 0014 | 11600,0 фунт-сила |
| Калибр хвостовика | 6,6 фута |
| Расстояние между карманами | 90 019 3,3 фута|
| Максимальное усилие отрыва — XL | 47480,0 фунт-сила |
| Хвостовик Секция | 73 мм × 176 мм (2,9 дюйма × 6,9 дюйма) |
| Каждый дополнительный хвостовик | 172,0 фунта |
| Фиксированный параллелограмм | |
| Количество карманов | 3 |
| Общая ширина балки | 900 19 86,7 дюйма|
| Поперечное сечение балки | 216 мм × 254 мм (8,5 дюйма × 10,0 in) |
ЛЕБЕДКА
| Максимальная голая скорость барабана — линейная скорость | 141,0 фут/мин |
| Максимальный полный барабан — линейная скорость | 217,0 фут/мин |
| Диаметр каната — рекомендуемый | 0,875 дюйма |
| Максимальный полный барабан — Линейное тяговое усилие* | 44410,0 фунтов |
| Максимальное холостой барабан — линейное тяговое усилие* | 69200,0 фунтов |
| Привод лебедки | Механический |
| Вместимость барабана — 22 мм (0,8 8 дюймов) | 288,75 футов |
| Общая ширина | 38,4 дюйма |
Размер кабельного наконечника — Н. Д. × Длина | 54 мм × 67 мм (2,13 дюйма × 2,63 дюйма) |
| Модель лебедки | PA55 |
| Корпус лебедки — ширина | 38,4 дюйма |
| Управление | Электрический |
| Примечание (1) | *Вес: включает насос, органы управления, масло, монтажные кронштейны и прокладки. |
| Примечание (2) | Доступны медленные и стандартные лебедки. |
| Масса* | 2814,0 фунтов |
| Объем масла | 19,55 галлонов (США) 9 0024 |
| Длина лебедки и кронштейна | 45,1 дюйма |
| Диаметр барабана | 10,0 дюймов |
| Ширина барабана | 12,4 дюйма |
| Диаметр фланца | 19,8 дюйма |
СТАНДАРТЫ
900 16
УСТОЙЧИВОСТЬ – УРОВНИ ШУМА И ВИБРАЦИИ
| Уровни звука – максимальный уровень звуковой мощности – 2000/14/EC | 110,0 дБ(А) |
| Уровни звука — динамический оператор Уровень звукового давления (LpA) — ISO 6396:2008 | 76,0 дБ(А) |
| Уровни звука — средний уровень внешнего звукового давления — SAE J88:2006 | 85,5 дБ(А) |
| Примечание | *Значения даны для опытного оператора бульдозерного оборудования. Подробности см. в Руководстве по эксплуатации и техническому обслуживанию. |
| Уровни вибрации — максимальная кисть/рука* — ISO 5349:2001 | 2,5 м/с2 (8,2 фут/с2) |
| Вибрация Уровни — Коэффициент пропускаемости сиденья — ISO 7096: 2000 — Спектральный класс EM6 | Менее 0,7 |
| Уровни вибрации — максимальный для всего тела* — ISO/TR25398:2006 | 0,5 м/с2 (1,6 фут/с2) |
Аренда » Категории » Бульдозеры »
Caterpillar D6N XL Технические характеристики гусеничного бульдозера
Последние обновления: прочитайте последние сообщения в блоге о вашей любимой машине на SpecsFront
3 мая 2023 11:04
Пожертвование Covid
- Дом
- Оборудование
- Гусеничный бульдозер Caterpillar D6N XL
Гусеничный бульдозер // Caterpillar
Размеры Caterpillar D6N XL
| Дорожный просвет: | 1,4 фута (0 м) |
| Высота до верха кабины: | 3 м (10,2 фута) |
| Длина гусеницы на земле: | 8,5 футов (3 м) |
| Длина без лезвия: | 12,3 фута (4 м) |
| Ширина по гусеницам: | 6,3 фута (2 м) |
| Ширина колеи: | 8,2 фута в (21 см) |
Двигатель Caterpillar D6N XL
| Рабочий объем: | 439 куб. дюймов (0 м) |
| Модель двигателя: | Кат 3126B ДИТААК |
| Марка: | Кат |
| Максимальный крутящий момент: | C6.6 ACERT |
| Полезная мощность: | 150 л.с. (112 кВт) |
| Количество цилиндров: | 6,0 |
| Измеренная мощность @: | 2200 об/мин |
Гидравлическая система Caterpillar D6N XL
Caterpillar D6N XL Эксплуатационные характеристики
| Поставляемый генератор переменного тока: | 70 А |
| Емкость охлаждающей жидкости: | 9,3 галлона (35 л) |
| Емкость жидкости для бортовых передач: | 1,9 галлона (7 л) |
| Объем топлива: | 79 галлонов (299 л) |
| Объем гидравлической жидкости: | 7,8 галлона (30 л) |
| Рабочее напряжение: | 12 В В |
| Рабочий вес: | 36392 фунта (16 507 кг) |
Стандартный отвал Caterpillar D6N XL
| Угол отвала (в обоих направлениях): | 4,2 куб.  About the author |
