Устройство бензопилы: основные узлы и принцип работы



По своей конструкции бензопилы относятся к классическим механизмам, приводимым в действие двигателями внутреннего сгорания. Можно сказать даже, к наиболее простым из них, поскольку в бензопилах используется простой одноцилиндровый двухтактный бензиновый двигатель, а редуктор у бензопилы, в строгом значении этого слова, просто отсутствует — если не считать редуктором одноступенчатую цепную передачу, приводящую в движение пильную цепь. Простота устройства бензопилы является фактором надежности, обеспечивающим её безотказную работу в тяжелейших условиях.




Схема устройства бензопилы: 1 — топливная смесь заливается в бензобак, объем которого около 0,5 л; 2 — из бензобака топливо поступает в карбюратор где смешивается с воздухом; 3 — из карбюратора, воздушно-топливная смесь поступает в цилиндр двухтактного двигателя, где смесь поджигается искрой; 4 — кривошипно-шатунный механизм (КШМ), преобразующий возвратно-поступательное движение поршня во вращательное движение вала; 5 — вал являющийся частью КШМ; 6 — центробежное сцепление; 7 — звездочка приводящая в движение пильную цепь; 8 — пильная цепь.




Устройство бензопилы

Кроме перечисленных узлов на бензопилах имеется система очистки подаваемого в карбюратор воздуха, шина с пильной цепью, стартер, механизм натяжения цепи, зажигание, глушитель и др.



Двигатель

Как уже было сказано, в качестве двигателя в современных бензопилах используется одноцилиндровый двухтактный карбюраторный двигатель (про устройство и работу двухтактного двигателя смотрите здесь). На рисунке ниже он представлен в сборе с маховиком (1), муфтой сцепления (2), модулем зажигания (3), глушителем (4) и проставочной втулкой (5) для установки карбюратора.




Двигатель бензопилы




Двигатель бензопилы

Двигатель бензопилы имеет максимальные обороты около 13500 об/мин. Это накладывает жесткие требования к маслу добавляемому в топливную смесь.



Муфта сцепления

Бензопилы оснащены сцеплением центробежного типа, срабатывающим автоматически в зависимости от числа оборотов двигателя.




Центробежное сцепление бензопилы

При малых оборотах элементы с фрикционными накладками (1), имеющие степень свободы в радиальном направлении, притягиваются к центру вала пружинами (2) и не передают вращение на барабан (3), соединенный со звездочкой движущей цепь. Когда обороты двигателя бензопилы достигают значений, при которых центробежная сила превышает усилие пружин, фрикционные сегменты прижимаются к внутренней поверхности барабана и начинают его вращать. В результате начинает вращаться ведущая звездочка, приводящая в движение пильную цепь.




Центробежное сцепление бензопилы: 1 — звездочка вращающая пильную цепь, 2 — барабан сцепления.

Как видно на фото, звездочка находится за сцеплением.




Надевание цепи на шину бензопилы. 1 — сцепление.

У других бензопил, звездочка может находиться с внешней стороны сцепления.




Звездочка с внешней стороны сцепления

Главным достоинством муфт подобного типа является то, что при заклинивании цепи сцепление бензопилы проскальзывает, не глуша двигатель и не вызывая поломки механизмов, передающих движение от двигателя к цепи.



Система зажигания

Контактное зажигание, использовавшееся ранее в устройствах, оснащенных бензиновыми двигателями, ушло в прошлое. Бензопилы ведущих мировых производителей оснащены бесконтактным электронным зажиганием, которое избавило пользователей от обременительной работы по регулировке зазора в контактах и их частой чистки.




Система зажигания бензопилы

Электронное зажигание бензопилы включает в себя маховик (1) со встроенными магнитами, модуль зажигания (2) с электронной схемой, свечу (3) и провод высокого напряжения (4). Вращающийся маховик с магнитами индуцирует в модуле э.д.с., преобразующуюся с помощью электронной схемы в электрические сигналы, подаваемые на свечу. В результате между контактами последней проскакивает искра, воспламеняющая воздушно-топливную смесь.



Карбюратор

Говоря о бензопилах, нельзя оставить без внимания такое важное устройство бензопилы, как карбюратор, который наряду с зажиганием обеспечивает надежную работу двигателя. Он готовит топливо-воздушную смесь, от качества которой зависит легкость запуска, мощность и стабильность работы бензопилы. Производители бензопил предпочитают использовать карбюраторы известных мировых фирм — таких как Walbro, Zama и пр.




                                Карбюратор бензопилы. Верхняя стрелка — топливный шланг, нижняя — привод воздушной заслонки.




                                                               Карбюратор бензопилы. Стрелка — тросик рычага привода дроссельной заслонки.





                                                                                   Карбюратор бензопилы. Стрелка — топливный шланг.

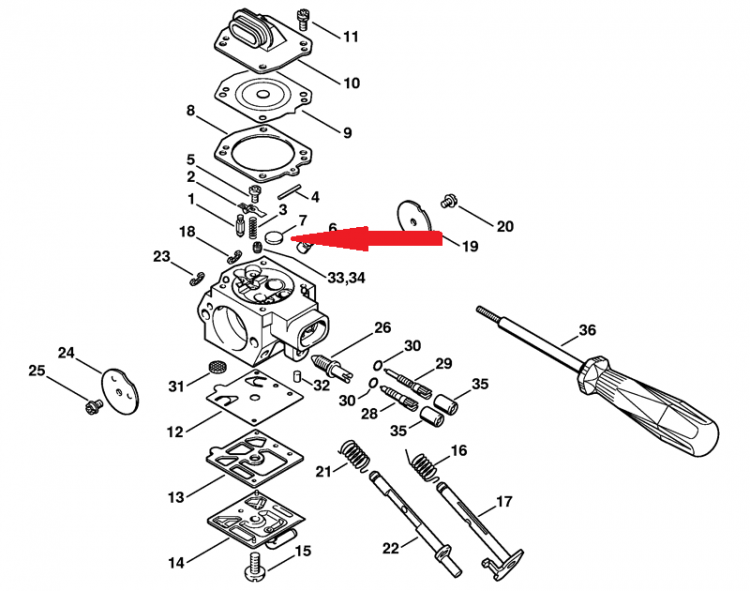

                                                                                                Разобранный карбюратор бензопилы

Ниже изображена схема другого карбюратора бензопилы.




                                                                                                 Схема карбюратора бензопилы

Карбюраторы имеют дроссельную заслонку, позволяющую обеднять или обогащать смесь в зависимости от условий работы. Для тонкой настройки имеется несколько винтов, с помощью которых производится регулировка низких и высоких оборотов двигателя, а также холостого хода. Сверху карбюратора устанавливается воздушный фильтр, очищающий поступающий в него воздух.



Топливная система

В простом варианте, топливная система бензопилы состоит из бензобака, объемом около 0.5 л, топливного фильтра и шланга по которому топлива доставляется в карбюратор. Объема топливного бака, при мощности бензопилы 2 кВт (2.7 л.с.) и при расходе топлива около 1.2 л/час, хватит примерно на 30-40 мин. работы в режиме максимальной нагрузки.

Чтобы по мере израсходования топливной смеси, топливный бак заполнялся воздухом и в нем не создавалось отрицательное давление, которое не даст топливу поступать из него в карбюратор, и при этом, чтобы из отверстия для воздуха не вытекало топливо, в крышке, закрывающей заливное отверстие, сделан сапун. И кстати, если сапун забьется грязью, то бензопила заглохнет.




                     Топливная система: 1 — топливный фильтр, 2 — карбюратор, 3 — ручной насосом предварительной подкачки.

Из бака топливо качается через свободно болтающийся в баке шланг. Благодаря этому, независимо от положения бензопилы, шланг всегда погружен в топливо. На входном конце шланга крепится топливный фильтр. Качается топливо насосом внутри карбюратора.




                                                                                                                                    Топливный фильтр

Для облегчения запуска, часть бензопил оборудовано ручным насосом предварительной подкачки — праймером. При запуске бензопилы с праймером, карбюратор заполняется топливом заранее (излишек топлива стекает обратно в бак). Благодаря этому двигатель запускается быстрее, т.к. уже пройдена стадия заполнения карбюратора топливом, которая без праймера выполняется насосом карбюратора за счет стартера.




                                              Ручной насос предварительной подкачки. Топливо перекачивается несколькими нажатиями.



Система очистки воздуха

При работе, двигатель бензопилы потребляет воздушно-топливную смесь, образующуюся в карбюраторе. Чтобы загрязненный воздух не попал в карбюратор и не нарушил работу двигателя, его очищают с помощью фильтров тонкой (2) и предварительной (4) очистки (см. фото ниже).




                                                   Система очистки воздуха: 1 — крышка закрывающая фильтр тонкой очистки, 2 — фильтр                                                  тонкой очистки, 3 — крышка закрывающая фильтр грубой очистки, 4 — фильтр грубой очистки.

Предварительные фильтры могут иметь различную конструкцию и состоять из нескольких элементов, в частности, из сетчатого (2) и снежного (1) фильтра (см. фото ниже).




                                                                          Система грубой очистки воздуха: 1 — снежный фильтр, 2 — сетчатый фильтр.

Последний препятствует попаданию снега в систему воздухоочистки и используется лишь в зимнее время, при плюсовой температуре его снимают.

В некоторых моделях бензопил на стадии предварительной очистки используют очистку воздуха с помощью центробежных сил. Воздушный поток закручивается крыльчаткой маховика, в результате чего примеси отбрасываются в сторону от всасывающего патрубка, идущего к фильтру тонкой очистки.




                                                                                                                  Центробежная система очистки воздуха

Фильтры тонкой очистки изготавливают из диффузионного поролона, нейлоновой сетки и других материалов.




                                                                                                        Фильтры тонкой очистки для различных бензопил

При работе бензопилы, воздух в зоне ее действия бывает сильно загрязненным опилками и древесной пылью. Чрезмерное загрязнение фильтра снижает объем воздуха, поступающего в карбюратор, что приводит к обогащению смеси и падению мощности бензопилы. Поэтому необходима регулярная очистка фильтра. Она должна проводиться не только тогда, когда осуществляется разборка бензопилы с целью ее ремонта, а гораздо чаще, после всякой продолжительной и грязной работы. Чистка производится методом, зависящим от вида материала фильтра — чаще всего продуванием и промывкой.



Стартер

Стартер служит для запуска двигателя бензопилы путем прокручивания коленчатого вала. При этом воздушно-топливная смесь, подаваемая в двигатель, сжимается в пространстве между поршнем и головкой цилиндра и воспламеняется при возникновении искры, вследствие чего двигатель запускается.




                                                                                                                                                 Ручка стартера




                                                                                                                           Устройство стартера бензопилы

Механизм стартера состоит из барабана (1) с тросиком (2) и ручкой (3), и из каркаса (4) с возвратной пружиной. При резком вытягивании ручки вверх, храповик барабана входит в зацепление с зубьями, имеющимися на валу двигателя, и проворачивает коленчатый вал. При отпускании ручки, возвратная пружина возвращает её в исходное положение.

Чтобы провернуть коленчатый вал со скоростью, при которой запускается двигатель, требуется определенное усилие. Запустить бензопилу с одного рывка часто не удается, приходится дергать несколько раз. Для облегчения запуска используют различные способы — обогащение топливной смеси с помощью заслонки карбюратора, или снижение давления в цилиндре с помощью декомпрессионного клапана (для облегчения прокручивания коленвала). Клапан делают автоматически закрывающимся при повышении давления в цилиндре, происходящем при воспламенении смеси. Иногда в механизме стартера используют дополнительную пружину, которая при вытягивании тросика сначала сжимается, а затем резко разжимается, раскручивая мотор.



Цепь

Пильная цепь состоит из элементов трех типов: режущих звеньев (1), ведущих звеньев (2) (хвостовиков) и соединительных элементов (3). Собираются все эти части в единую цепь с помощью заклепок.




                                                                                                                        Пильная цепь бензопилы

Основными и наиболее сложными звеньями цепи являются режущие звенья, которые подразделяются на правосторонние и левосторонние. Верхняя грань зуба — самая широкая из всех элементов. Она обеспечивает широкий пропил, исключающий застревание остальных звеньев.




                                                                                                 Чипперная (а) и чизельная (б) форма зубьев

Форма режущих зубьев может значительно различаться у цепей разных производителей. Выделяют две основные формы — чипперную (а) и чизельную (б). Однако существуют и различные промежуточные контуры резцов.

Режущие кромки зуба — боковая и верхняя — затачиваются под определенным углом. Для цепей продольного пиления он составляет 10°, для поперечного — 30°. Цепи продольного пиления применяются довольно редко. В случае необходимости продольную распиловку можно осуществить и цепью поперечного пиления. Подробнее про углы заточки цепей бензопил читайте в статье Заточка цепи бензопилы.




                                                                                                                                                   Угол заточки

Основной характеристикой цепи является ее шаг. Для установления шага цепи, измеряется расстояние между серединами первой и третьей соединительных заклепок (см. рисунок ниже), и этот размер делится пополам. Полученный результат — шаг цепи в мм. Однако, в большинстве случаев, шаг цепи задается в дюймах. Расстояние между серединами первой и третьей соединительных заклепок измеряется потому, что расстояния между отверстиями ведущих звеньев и режущих звеньев или соединительных звеньев могут различаться по величине. Наиболее распространены цепи с шагом 0.325 и 3/8 дюйма (8.255 и 9.525 мм соответственно). Цепи с шагом 0.325 используют с двигателями невысокой мощности (объемом до 40-50 см3), в то время как мощные бензопилы обычно комплектуются цепями 0.404 дюйма (у таких цепей более высокая производительность). Распил получается более чистым и аккуратным, если при пилении использовать цепь с меньшей толщиной звена и меньшим шагом.




                                                                                                            Шаг цепи (а/2) и толщина хвостовика (б)

К важным характеристикам относится толщина хвостовика. Имеется пять стандартных толщин: 1. 1, 1.3, 1.5, 1.6 и 2 мм. Самыми распространенными являются цепи с толщиной хвостовика 1.3 мм (0.05″). Они широко применяются как на бытовых, так и профессиональных бензопилах. Толщина ведущих звеньев должна быть согласована с шириной паза направляющей шины, с тем чтобы пильная цепь точно подходила направляющей шине.

Производители цепей применяют различные технологии для их изготовления и используют разные материалы. Определяющей характеристикой последних является не твердость (слишком твердые зубья плохо поддаются ручной заточке), а вязкость и ударопрочность. Именно они определяют долговечность цепи. Поэтому при изготовлении режущих зубьев используются износостойкие легированные стали. Нередко резцы подвергают хромированию для повышения поверхностной твердости. Некоторые фирмы используют дробеструйную обработку для увеличения вязкости зубьев.



Шина

Шина — очень важный элемент бензопилы, служащий направляющей для пильной цепи. Как и последняя, она подвергается большим нагрузкам во время работы, поэтому изготавливается из вязкой износостойкой стали, обладающей высокой упругостью.




                                                                                                                              Шина бензопилы

Для ведения цепи шина имеет по своей периферии направляющую канавку, в которой перемещаются ведущие звенья цепи. Паз канавки служит одновременно каналом, подающим масло для смазки цепи. К основным параметрам шины относятся:




                                                                                                                Основные параметры шины бензопилы



  • Размеры соединительных отверстий (а), зависящие от типа бензопилы.
  • Ширина паза (б), которая должна соответствовать толщине хвостовиков используемой цепи. Ширина паза шины лишь на несколько сотых миллиметра больше, чем толщина ведущих звеньев соответствующих пильных цепей. Благодаря этому достигается точное боковое ведение пильной цепи.
  • Шаг концевой звездочки (в), также определяющий совместимость используемых цепей с шиной.
  • Длина реза (г), определяющая размеры обрабатываемого материала — диаметр ствола дерева и пр.



Тормоз цепи

Особенностью бензопилы является открытый режущий орган в виде шины с бегущей по ней острой цепью, представляющей большую опасность для рабочего. В связи с этим, устройство бензопилы должно обеспечивать дополнительные меры безопасности. Тормоз цепи предназначен для мгновенной остановки цепи при обратном ударе, который иногда происходит при быстром или случайном прикосновении вращающейся цепи (особенно конца шины) к дереву. Шина при этом получает резкий удар, отбрасывающий ее вверх или в сторону. В этот момент она может серьезно поранить рабочего вращающейся цепью. Чтобы этого не произошло, бензопилы оборудуются тормозом, мгновенно останавливающим вращение цепи при обратном ударе.

Включение тормоза цепи может быть контактным и инерционным. Первое происходит при нажатии тормозного упора (1) на руку рабочего, которое самопроизвольно происходит при отбросе пилы. Возникающее при этом смещение упора приводит к затягиванию тормозной ленты (2) на барабане муфты сцепления и его остановке, в результате чего останавливается и пильная цепь.




                                                                                                                      Устройство тормоза бензопилы

Инерционное включение тормоза основано на возникающих при резком ударе в шину инерционных силах, воздействующих на элементы тормоза, что приводит к тому же результату, что и в первом случае — затягиванию тормозной ленты и остановке цепи. Инерционное включение тормоза происходит быстрее, чем контактное. Однако второе более надежно. Всякая подготовка к работе, а также сборка бензопилы после ее ремонта или обслуживания должны заканчиваться проверкой работы тормоза цепи. Если он не срабатывает, пилу следует считать неисправной.



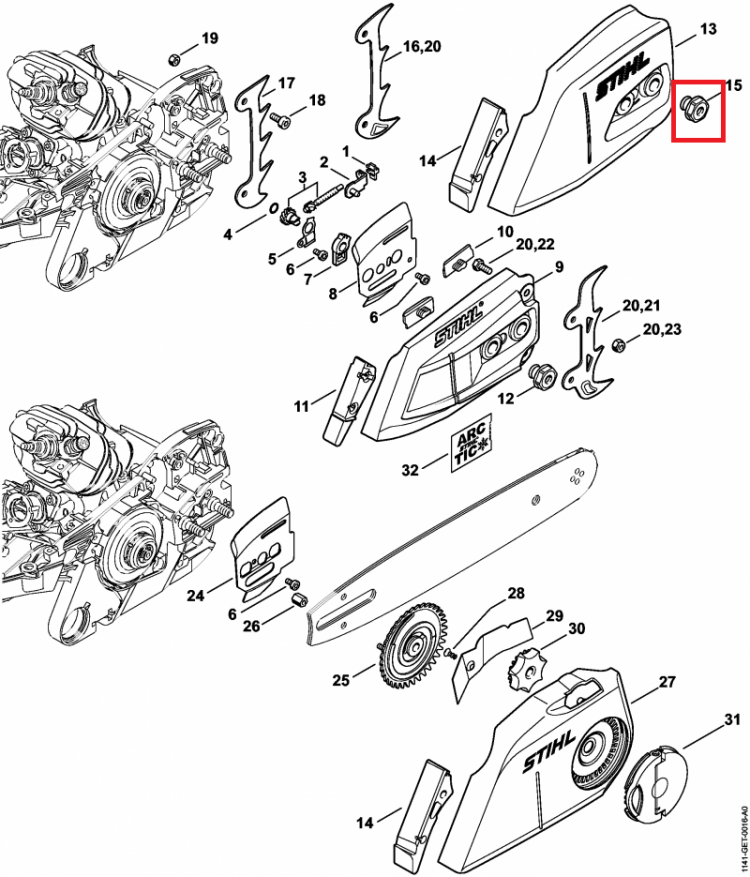

Механизм натяжения цепи

Система натяжения цепи (см. изображение ниже) состоит из штифта (1), подвижно соединенного с винтом (2). При вращении винта штифт перемещается по пазу в корпусе пилы, увлекая за собой шину, что в свою очередь вызывает ослабление или натяжение цепи.




                                                                                                              Механизм натяжения цепи бензопилы

Для большего удобства, винт натяжения цепи может располагаться сбоку.




                                                                                          Боковое расположение винта натяжения цепи



Система смазки цепи

Смазка цепи и шины в современных бензопилах осуществляется автоматически. Масло заливается в масляный бочок, откуда по маслопроводу поступает в насос, установленный с той стороны, с которой устанавливается пильная цепь. Из насоса масло поступает в паз шины, откуда затем переходит на цепь.




                                                                                                                  Масляный насос бензопилы

Масляные насосы имеют различную конструкцию (поршневого или мембранного типа) и изготавливаются из разных материалов (металла или пластмассы). Они приводятся в действие с помощью зубчатой передачи, получающей свое движение от ведущей звездочки. Когда двигатель работает на холостом ходу (ведущая звездочка и цепь не вращаются), подача масла не происходит. Производительность насоса зависит от числа оборотов ведущей звездочки, чем они выше, тем больше масла поступает на пильную цепь. Некоторые масляные насосы оснащены ручным механизмом регулировки производительности — с помощью регулировочного винта (1).




                                                                                                                     Регулировка масляного насоса




                                                                                                  Регулировочный винт масляного насоса



ее устройство и устранение поломок своими руками

Распространённым видом цепных пил является бензопила. Такое устройство широко применяется при строительных работах, заготовке дров и других разнообразных операциях с древесиной. Но насколько бы качественным инструментом ни было приспособление, в его работе могут возникнуть неисправности. Ремонт бензопилы «Штиль 180» выгодней провести самостоятельно, так как это сэкономит не только деньги, но и поможет разобраться в её устройстве.

Принцип работы

Перед выявлением неисправности и ремонтом бензопилы «Штиль 180» следует изучить принцип её действия и то, из каких конструктивных элементов она состоит. В составе бензопилы обязательно присутствует её главный элемент — двухтактный двигатель. Именно он отвечает за надёжность и производительность устройства. Двигатель участвует в запуске привода цепи и поддержания его движения под действием центробежного сцепления. Кроме электродвигателя в состав бензопилы входят:

  • стартер;
  • маховик, он же узел охлаждения;
  • блок зажигания;
  • механизм сцепления и тормоза;
  • карбюратор с компенсатором STIHL;
  • воздушный фильтр;
  • топливный и масляный бак;
  • глушитель;
  • антивибрационная система.

Топливо из бака попадает в карбюратор, где к нему примешивается воздух, попадающий из узла очистки. С карбюратора смесь воздуха с топливом поступает в двигатель. Карбюратор пилы имеет один построечный винт, который управляет работой холостого хода. Все настройки устройства выполнены на заводе и обеспечивают оптимальную подачу топливно-воздушной смеси.

В цилиндре мотора смесь поджигается, а с помощью стартера запускается двигатель. Под действием поршня вал, входящий в состав кривошипно-шатунного механизма, начинает своё движение. На валу расположена звёздочка, на которую надеваются звенья цепи.

В бензопиле используется одноцилиндровый мотор. В качестве механизма защиты применяется муфта, позволяющая в случае заклинивания цепи перевести электродвигатель в режим холостого хода. На начальных оборотах специальные накладки, расположенные в радиальном направлении, прижимаются пружинами к середине вала, тем самым не позволяя ему вращаться. На высоких оборотах центробежная сила увеличивается, что приводит к сжатию пружин. Накладки отжимаются от центра вала, звёздочка вращается и цепь запускается.

Электрическая схема устройства участвует в системе зажигания. Из-за использования маховика с магнитами при вращении возникает электродвижущая сила (ЭДС), которая приводит к появлению тока в блоке электроники. Блок направляет сигнал на свечу, провоцируя появление искры на её выводах. Эта искра подпаливает смесь, поступающую из карбюратора. После того как произошёл удачный запуск, бензопила начинает повторять все рабочие процессы в цикле.

Цепь устройства набирается из зубцов и соединительных элементов. Для защиты пользователя от обратного удара устройство оснащено системой тормоза. Подача масла происходит в автоматическом режиме под действием насоса.

Виды поломок

Перед началом работ по нахождению неисправности бензопилы «Штиль 180» необходимо подготовить инструменты и дать возможность остыть двигателю, исключив при этом непреднамеренный запуск.

Для качественного устранения поломки необходимо проанализировать, какие действия предшествовали её появлению. Если исходить из того, что бензопила оснащена электродвигателем, основные поломки в первую очередь связаны именно с ним. К наиболее часто возникающим неисправностям относят:

  • невозможность запуска двигателя;
  • самоотключение устройства во время работы;
  • электродвигатель при работе не набирает требуемых оборотов;
  • появление посторонних шумов и запаха гари;
  • течь масла.

К распространённым поломкам расходных материалов бензопилы относят разрыв цепи, который всегда происходит между её звеньями. При соединении звеньев на заклёпку понадобится плотно прижать их боковые части и развальцевать. Если выступы сточены, то расклепать их не получится, поэтому понадобится контактная сварка.

Кроме разрыва цепи может произойти и её растяжение. Такое случается при использовании некачественной цепи или в случае частого её перегрева, а также износа ведомой звёздочки. Перегрев связывают с нарушением в работе подачи масла, вызванного засорением впрыска. Для устранения неисправности понадобится продуть систему подачи масла. В случае растяжения работа бензопилы происходит рывками. Чтобы восстановить нормальную работу можно попробовать удалить одно звено, при этом следует учитывать, что расклепать звенья не так просто.

При поиске поломок в устройстве рекомендуется соблюдать такую последовательность действий:

  • изучить общее состояние устройства;
  • проверить уровень смеси в бачке для топлива;
  • осмотреть узел, отвечающий за запуск пилы;
  • диагностировать работоспособность свечи и состояние уплотнительного кольца;
  • оценить карбюратор.

Некоторые виды неисправностей можно устранить простыми действиями, заключающимися в прочистке узлов. Но неисправности, связанные с карбюратором или системой зажигания, требуют полной или частичной разборки пилы.

Разборка бензопилы

Перед тем как приступить непосредственно к разборке пилы, вначале понадобится её очистить. Все операции необходимо выполнять аккуратно и не торопясь. Чтобы крепёжные элементы и мелкие детали не потерялись, можно использовать ёмкости, в которые при разборке складываются элементы конструкции.

Начинается разборка с ослабления крепления шурупов, удерживающих крышку сцепления, после чего ослабляется натяжение цепи. Только после этого болтики выкручиваются полностью. Затем снимается накладка сцепления, шина и сама цепь. На следующем этапе удаляется верхняя крышка корпуса. При помощи кисточки и сжатого воздуха очищается ведущий блок шестерни — обычно это самый загрязнённый участок. Места в подтёках масла удобнее всего отмывать бензином.

Этапы разборки устройства происходят в следующем порядке:

  1. Снимается вибрационная ручка. Она фиксируется к корпусу пилы на трёх амортизаторах. Для снятия понадобится удалить заглушки, после чего, используя отвёртку, выдавить амортизаторы, начиная от расположенного дальше всех по отношению к рукоятке. Затем выкрутить два винта и разобрать рукоятку. Теперь можно снять курок газа, отсоединив проволочную тягу.
  2. Удаляется стартер. После снятия верхней крышки освободится доступ к заглушкам масляного и топливного бака. Убрав заглушки, извлекается стартер. Место установки стартера тщательно очищается от опилок.
  3. Освобождается маховик. Для того чтобы его снять с посадочного места, понадобится использовать накидную головку с размером 13. Первоначально выкручивается свеча, через образовавшееся отверстие блокируется поршень. Ослабив гайку, на неё устанавливается выколотка, по которой совершается резкий удар. От этого действия маховик соскакивает с вала, после чего легко снимается руками.
  4. Демонтируются сцепление и привод маслонасоса. Сначала извлекаются ведущая звёздочка и игольчатый подшипник. Для этого снимается стопорная шайба. Головкой с размером 19 выкручиваются болты, удерживающие сцепление. Стоит отметить, что резьба на нём левая. Демонтировав сцепление, снимается отражающая пластина и привод маслоподачи.
  5. На предпоследнем этапе извлекаются карбюратор с глушителем и катушка зажигания. Для того чтобы извлечь карбюратор, потребуется головка на 8 и удлинитель. Перед тем как снять воздушный фильтр и карбюратор, понадобится отключить провод зажигания и отсоединить воздушную заслонку. Глушитель держится за счёт двух гаек, которые легко откручиваются.
  6. Снимается двигатель. Перевернув корпус пилы, выкручиваются четыре винта, удерживающие мотор. Затем аккуратным движением он извлекается из места установки.

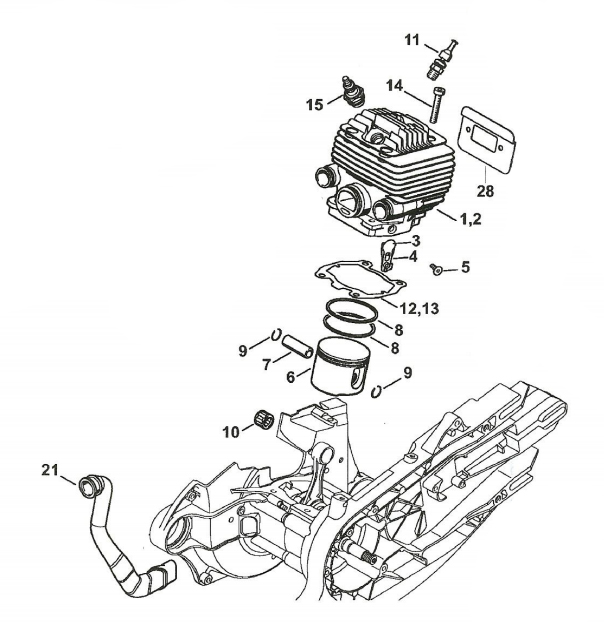

Сам двигатель разбирается несложно. Вначале откручиваются четыре винта и извлекается кратер. Далее вынимается коленчатый вал вместе с сальниками и другими элементами. Снятие поршня с шатуна происходит после извлечения стопорного кольца и выдавливания поршневого пальца.

Неисправности и их устранение

Поломки, вызванные в работе устройства, происходят по двум причинам: нарушения условий эксплуатации и ограниченность срока службы элементов бензопилы. Как правило, все операции по ремонту связываются с засорами тех или иных узлов. Самым трудоёмким процессом является восстановление двигателя. Отремонтировать его самостоятельно без инструмента и знаний будет проблематично, а вот починить остальные узлы своими руками не должно составить труда.

Поломки карбюратора

Определение неисправностей и ремонт карбюратора бензопилы «Штиль 180» можно выполнить своими руками. Нарушения в работе карбюратора связаны с электродвигателем. Это проявляется в невозможности пилы набрать высокие обороты или самопроизвольной её остановке.

Чаще всего такая ситуация возникает из-за залипшего клапана в форсунке узла. Для проверки форсунки понадобится снять карбюратор и продуть его от мусора. Принцип действия клапана основан на пропускании воздуха только в одном направлении. Если он продувается в обе стороны, придётся провести его замену.

Другой причиной остановки бензопилы на увеличенных оборотах могут быть нарушения в подсосе воздуха. Если существуют подозрения на разгерметизацию узла подсоса, то проще всего заменить прокладки. При замене прокладок стоит обратить внимание на состояние игольчатого подшипника, дефекты которого приводят к тому, что клапан не пропускает топливную смесь. «Виноватыми» в неправильном подсосе могут быть и поршень с пружиной, они также визуально осматриваются на износ и при необходимости меняются.

Ремонт системы подачи топлива

Характерными признаками, указывающими на поломку системы подачи, является то, что в цилиндр перестаёт поступать топливо. При такой проблеме в первую очередь необходимо проверить шланг и состояние мембраны. Если с этими узлами всё в порядке, то причины в засорении фильтра или сапуна.

При подозрении на засор фильтра вытягивается шланг и визуально осматривается струя выходящего топлива. Если струя непрерывная и под давлением, то всё указывает именно на неисправность фильтра. Его можно попробовать прочистить, но целесообразнее заменить — тем более производитель, при средней нагрузке на устройство, рекомендует его замену через каждые четыре месяца. На засорение сапуна указывает именно плохая струя топлива. Сапун прочищается острой иглой.

Кроме того, виновником бывает и засорившийся воздушный фильтр. Количества воздуха, подмешивающегося к топливу, бывает недостаточно, поэтому топливная смесь становится слишком обогащённой, и работа двигателя нарушается. Устранение неисправности происходит путём извлечения фильтра и промывки его в воде.

При сбоях в подачи топлива также стоит обратить внимание на каналы карбюратора и целостность мембраны.

Проверка системы зажигания

Эта система потребует проверки в первую очередь, если бензопила перестала заводиться. Понадобится выкрутить свечу и осмотреть её. Если она сухая, то топливо до цилиндра не доходит. Свеча протирается насухо, а затем, перекрывая подачу топлива, запускается стартер. Такое включение позволяет просушить камеру сгорания и избавиться от остатков бензина.

Образовавшийся нагар на свече указывает на неправильное соотношение топлива с маслом или об их плохом качестве. Нагар устраняется механическим трением, в качестве инструмента используется нож или игла.

В обязательном порядке следует убедиться в появлении искры между выводами свечи. Если искры нет, то свеча заменяется на новую. Кроме этого, на целостность проверяются высоковольтные провода.

Бывает так, что рвётся шнур стартера. Для его замены понадобится разобрать стартер, получив доступ к барабану. Следует отметить, что шнур необходимо использовать оригинальный или аналогичный. Например, подойдёт от моделей Stihl 250 или 361.

Стоит отметить, что для надёжной эксплуатации бензопилы «Штиль» необходимо подбирать качественное топливо. При этом его количество должно соответствовать требованиям производителя. Если периодически выполнять обслуживание бензопилы, то не придётся задаваться вопросом о том, почему она вдруг сломалась.
